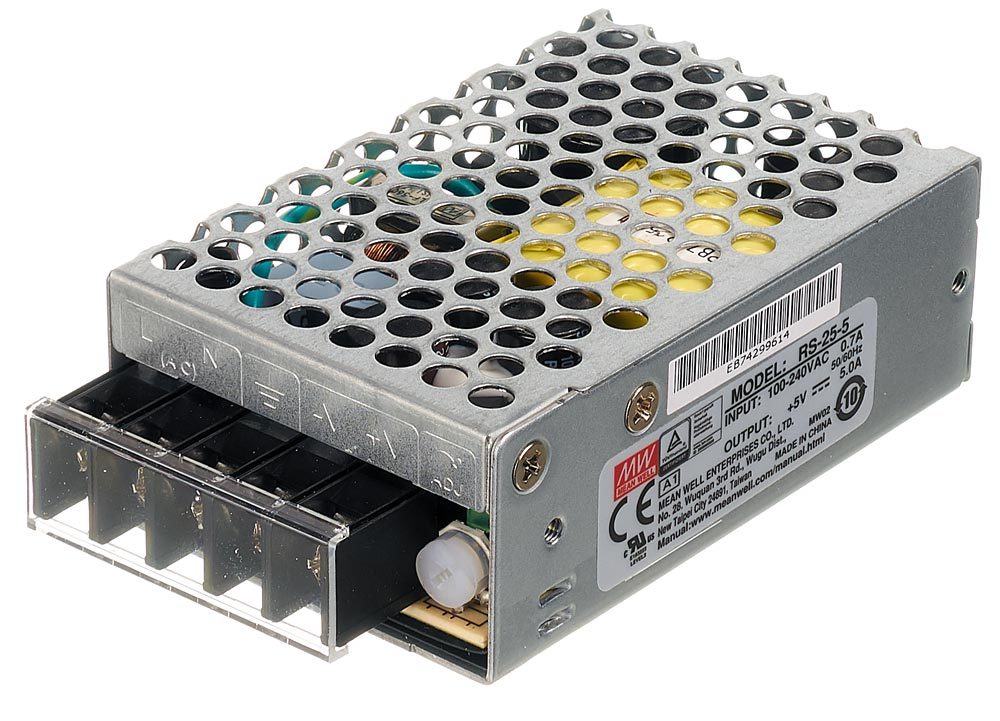

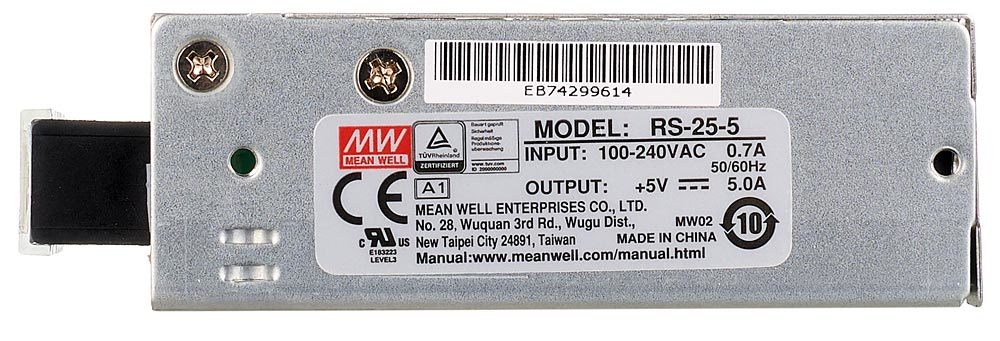

Встраиваемый блок питания (5 В, 5000 мА)

Используйте данный источник для обеспечения питания ровными 5 В. Это может быть полезно когда необходимо запитать микроконтроллер и мощную 5 В нагрузку используя лишь один блок питания.

Подключение входных и выходных проводов осуществляется с помощью винтовых клемников.

Для точной настройки выходных парамметров блок оборудован подстроечным резистором, а при включении в сёть о работе блока сообщит светодиодный индикатор.

Благодаря наличию в конструкции высокочастотного трансформатора происходит физическое разграничение цепи 220 В и цепи выходного напряжения, что играет большую роль в безопасности использования данных блоков. Помимо этого источник оборудован всевозможными дополнительными защитами от короткого замыкания и перегрузок.

Подключение

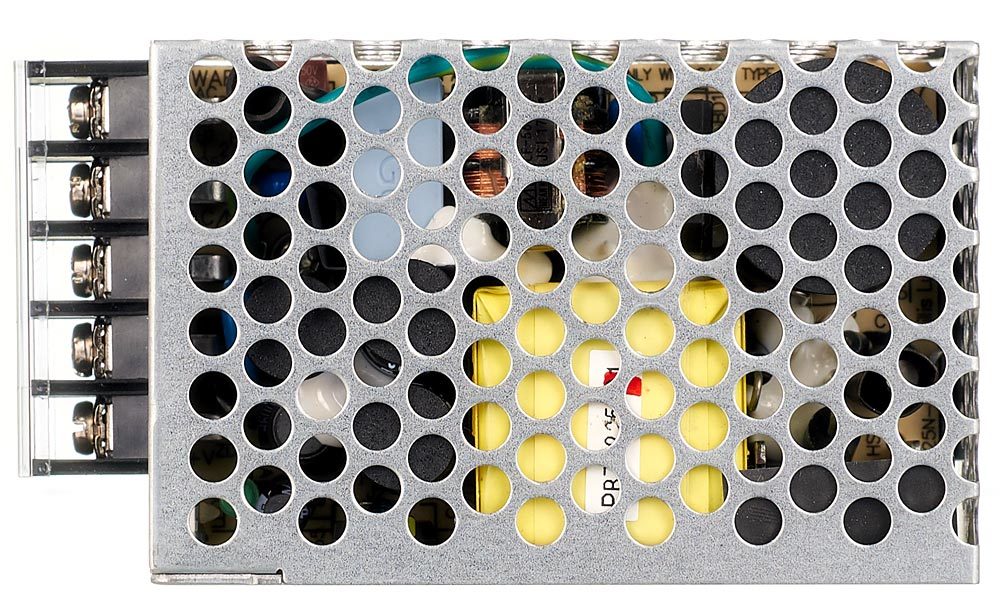

На блоке питания 5 винтовых клемм:

  • клеммы L и N — входные, для подключения фазы (Line) и нуля (Neutral) бытовой сети 220 В
  • клемма ⏚ для подключения защитного заземления.
  • клеммы -V и +V — выводные. На них приходит преобразованное постоянное напряжение 5 В. Подключите к ним нагрузку, минус и плюс соответственно. для подключения защитного заземления.

Фазный провод маркируется чёрным, коричневым, красным, белым или серым цветами. Для нулевого провода используют синюю, голубую и бело-синюю маркировку. Маркировка провода защитного заземления зелёнай или жёлто-зелёная.

Подстроечный резистор

Справа от клемм расположен подстроечный резистор. Поворот винта тонко регулирует выходное напряжение.

Харктеристики

  • Входное напряжение AC: 85—264 В
  • Входное напряжение DC: 120—370 В
  • Выходное напряжение: 5 В
  • Выходной ток: 5 А
  • Выходная мощность: 15 Вт
  • КПД: 79%
  • Габариты: 78×51×28 мм
