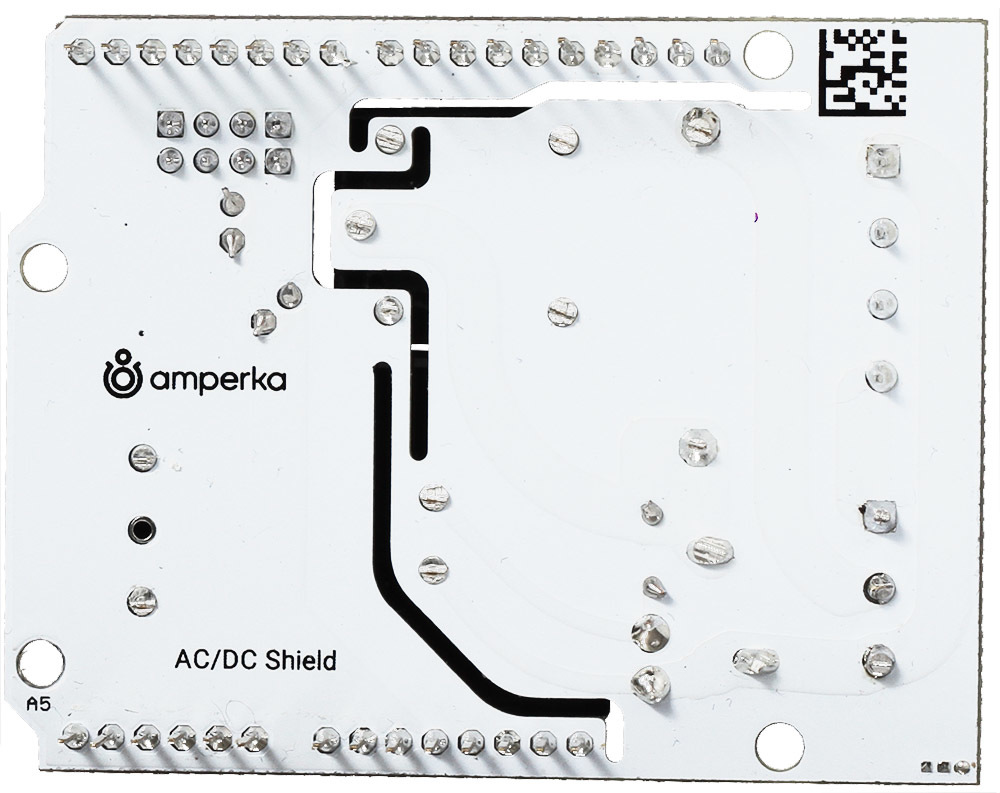

AC/DC Shield

  • AMP-B131
  • Наличными
  • Visa / MasterCard
  • Курьер
  • Самовывоз
1 390
Уже в корзине:

Если вы мечтаете собрать своими руками SMS розетку, AC/DC Shield поможет вам обойтись без винегрета из дополнительного блока питания и реле. Компактный модуль запитает вашу Arduino и Iskra JS от обычной розетки. Больше не придётся разбирать телефонные зарядки и выдирать из компьютера блоки питания.

В чём фишка

Плата расширения объединяет два устройства — импульсный блок питания и электромеханическое реле. Это позволяет коммутировать электрические цепи и питать управляющую плату от обычной розетки.

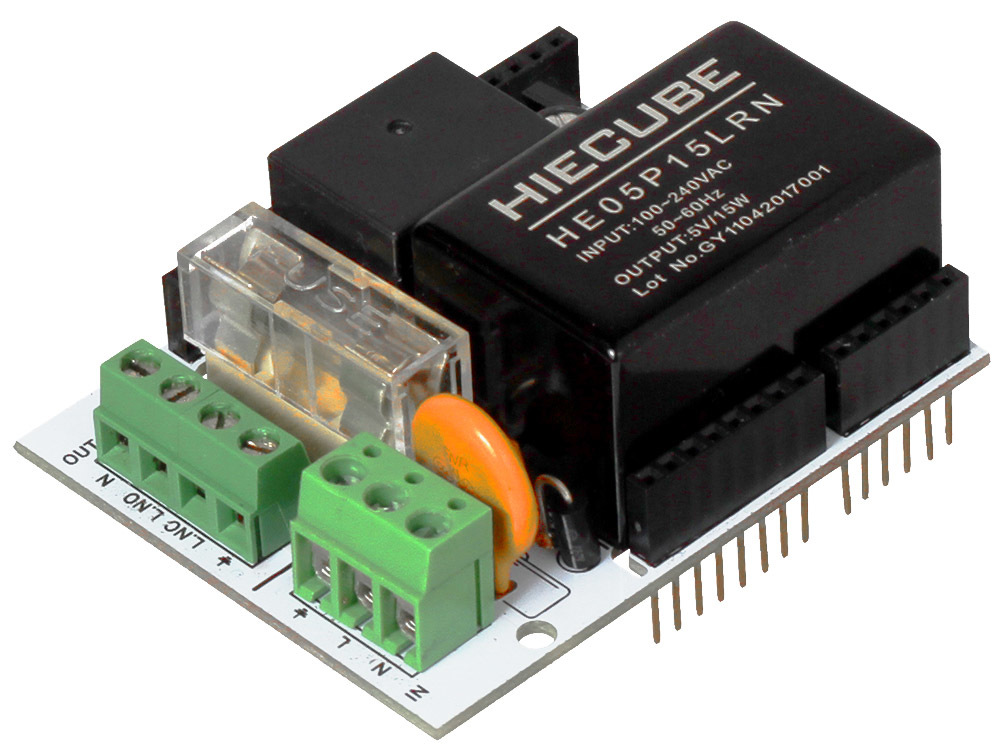

AC/DC модуль входит в линейку Arduino Shield и без единого провода подключается к Arduino и Iskra JS. Вставьте модуль сверху в пины управляющей платформы — получится единое устройство.

С подключением питания и нагрузки также не возникнет проблем. На плате размещены два клеммника для подключения к бытовой электросети 220 В и нагрузки.

Блок питания

На борту шилда размещён стабилизированный импульсный блок питания. Модуль преобразует переменный ток в постоянный с напряжением 5 вольт и силой тока 3 ампера. Забудьте о нехватке тока — мощности хватит всем.

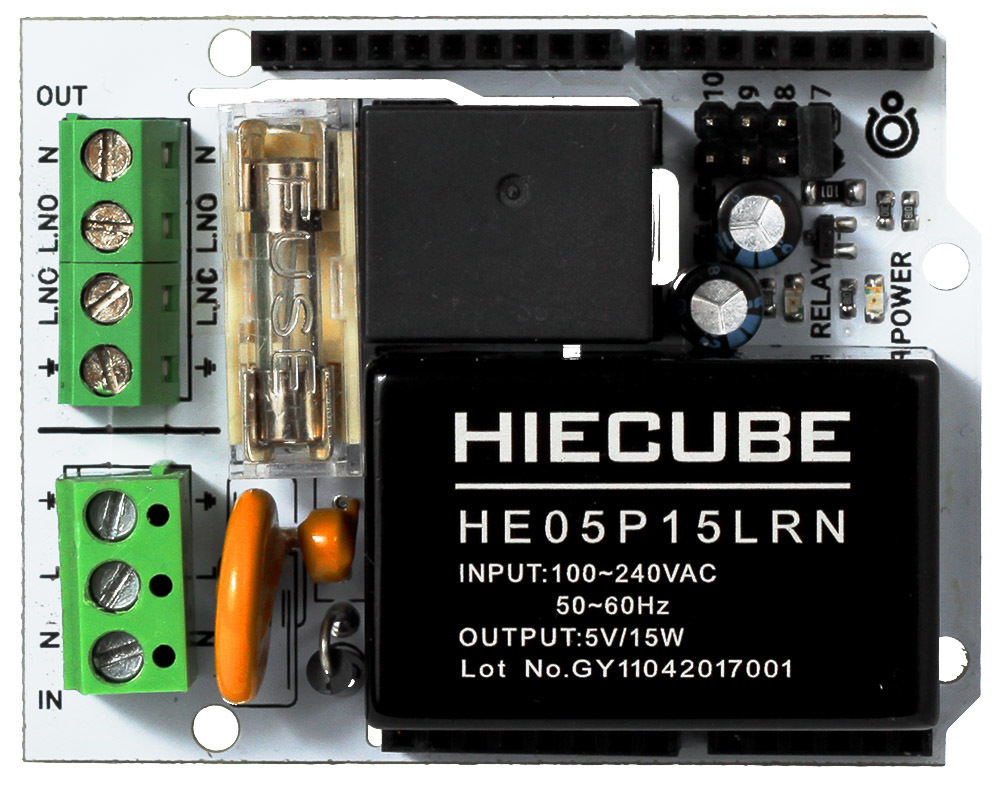

Для подключения к бытовой сети 220 В служит входная группа винтовых клемм с надписью IN:

  • клемма L — подключите к фазе бытовой сети;
  • клемма N — подключите к нулю бытовой сети;
  • клема «земля» — подключите к общей земле.

При подключении платы к источнику питания загорится светодиод POWER.

Электромеханическое реле

Реле — это простой механический рубильник, которым можно управлять при помощи микроконтроллера. При этом электрическая связь между управляющей электроникой и коммутируемой нагрузкой отсутствует — никакие помехи не испортят ваше устройство. Реле с лёгкостью позволяет управлять электроприборами с питанием от бытовой электросети 220 вольт и током до 10 ампер.

Вся электронная обвязка необходимая для управления реле уже встроена в модуль. На модуле расположен светодиод RELAY, который подскажет — замкнуто реле или нет.

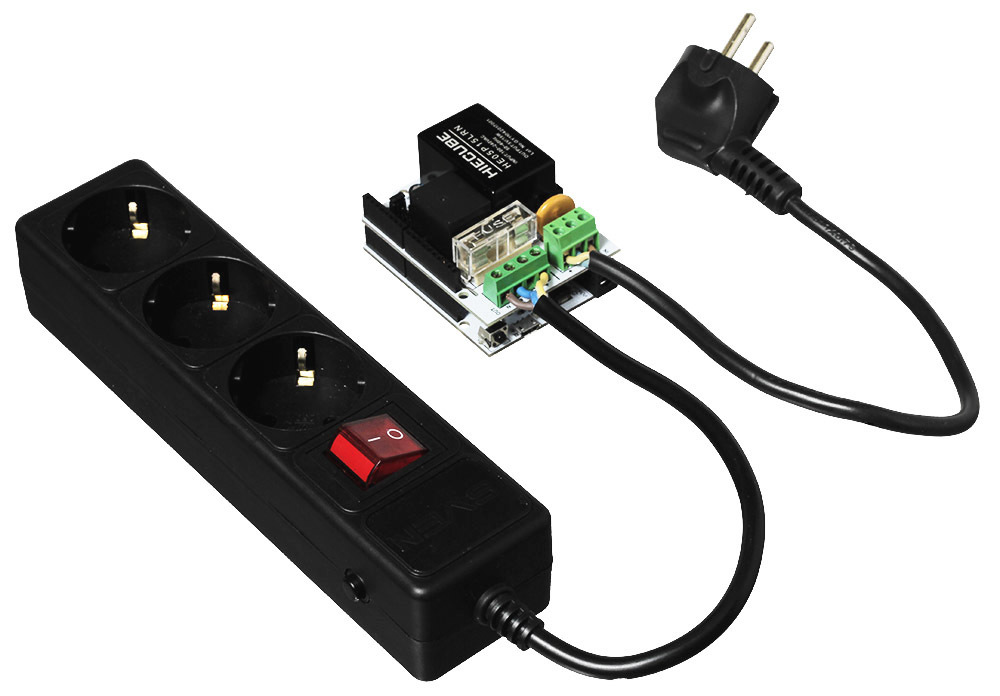

Силовая нагрузка подключается к винтовым клеммам с надписью OUT:

  • клемма N — подключите к одному проводу нагрузки.
  • клемма L.NO — нормально разомкнутый вывод реле. Подключите ко второму проводу нагрузки, если устройство должно включатся при высоком уровне на управляющей обмотке реле.
  • клемма L.NC — нормально вывод реле. Подключите ко второму проводу нагрузки, если устройство должно включатся при низком уровне на управляющей обмотке реле.
  • клема «земля» — подключите земле нагрузки;

Внимание! Если вы сомневаетесь как подключить к реле электроприбор, работающий от общей сети 220 В, остановитесь: вы можете устроить пожар или убить себя. Убедитесь, что у вас в голове — кристальное понимание принципа работы устройства и опасностей, которые связаны с высоким напряжением.

Комплектация

  • 1× Плата расширения
  • 1× Джампер

Характеристики

  • Входное напряжение: ~220 вольт
  • Выходное напряжение с преобразователя: 5 В
  • Максимальный выходной ток с преобразователя: 3 A
  • Максимальный коммутируемый ток реле: 10 А
  • Габариты: 69×53×25 мм

Возможные альтернативы

  • Relay Shield (4 канала по 5 А) Relay Shield (4 канала по 5 А)

    Четыре независимых реле для коммутации цепей постоянного и переменного тока

    990
  • AC/DC (Zelo-модуль) AC/DC (Zelo-модуль)

    Пятивольтовый блок питания для микроконтроллеров с управляемым реле

    1 090
