Эталонный монетоприёмник

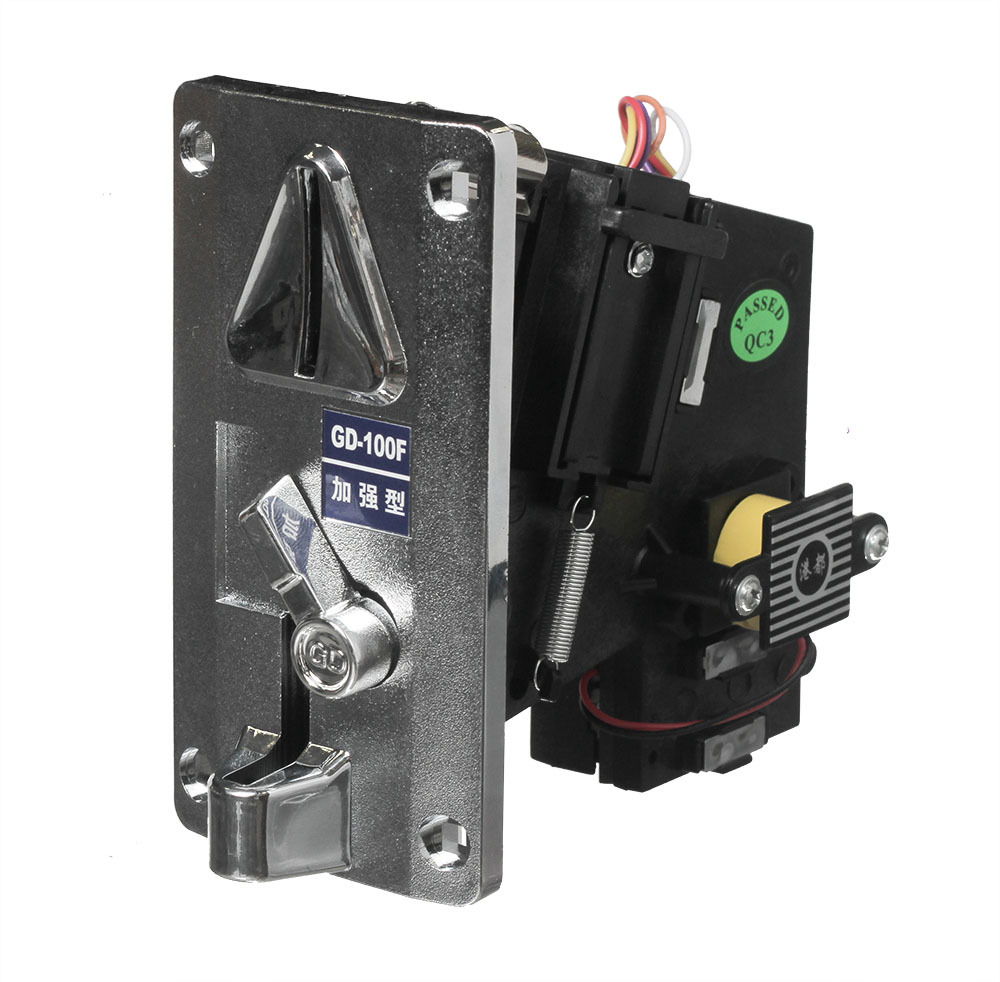

Устройте закрытую вечеринку cо входом по секретным жетонам. Добавьте новые загадки в квеструм. Соберите игровой или вендинговый автомат. Просто начните откладывать на отпуск. Эталонный монетоприёмник пригодится во всех этих проектах.

Принцип работы

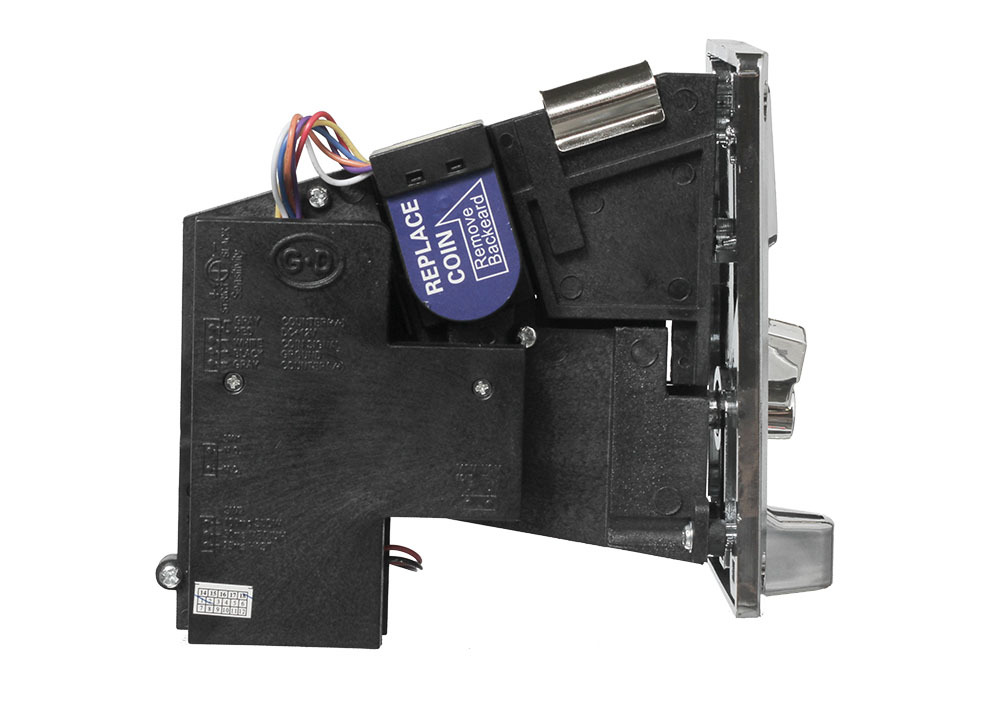

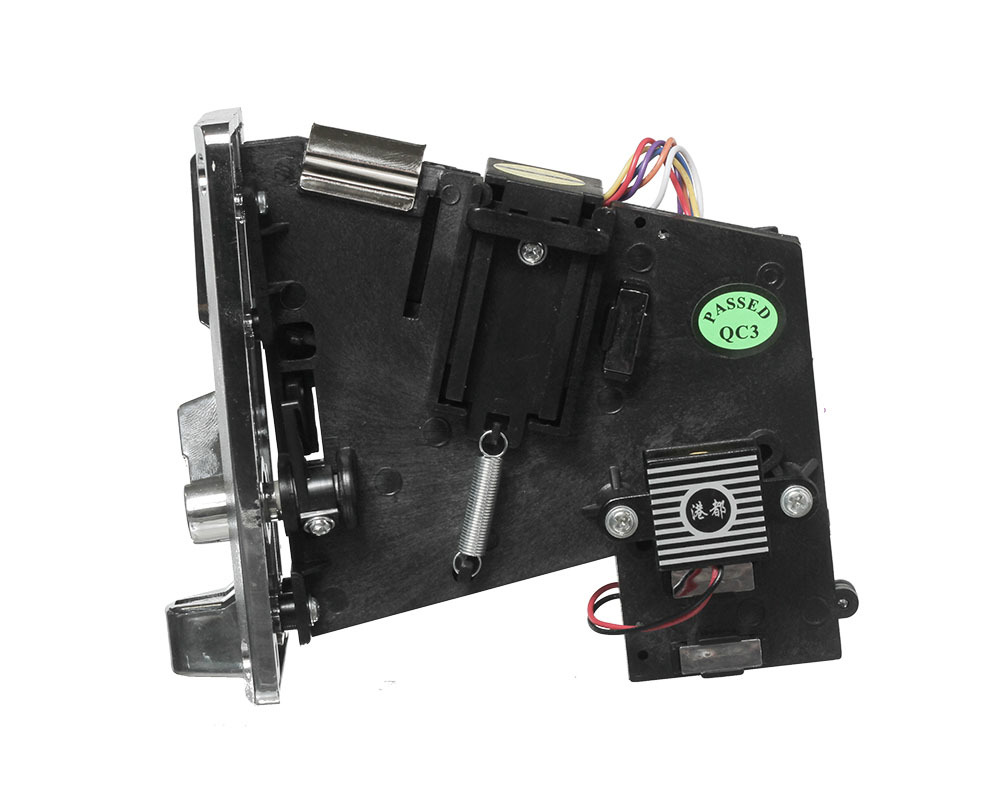

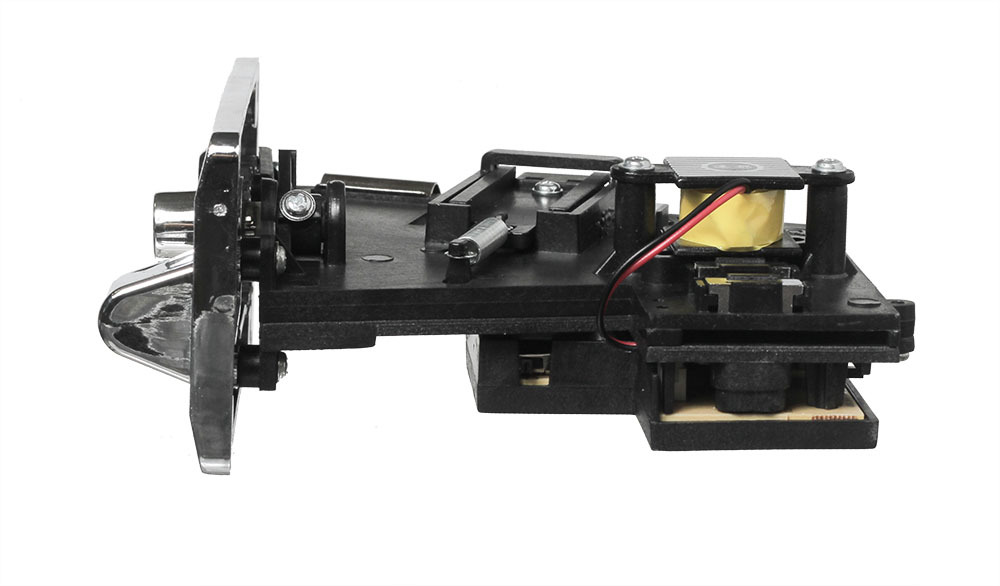

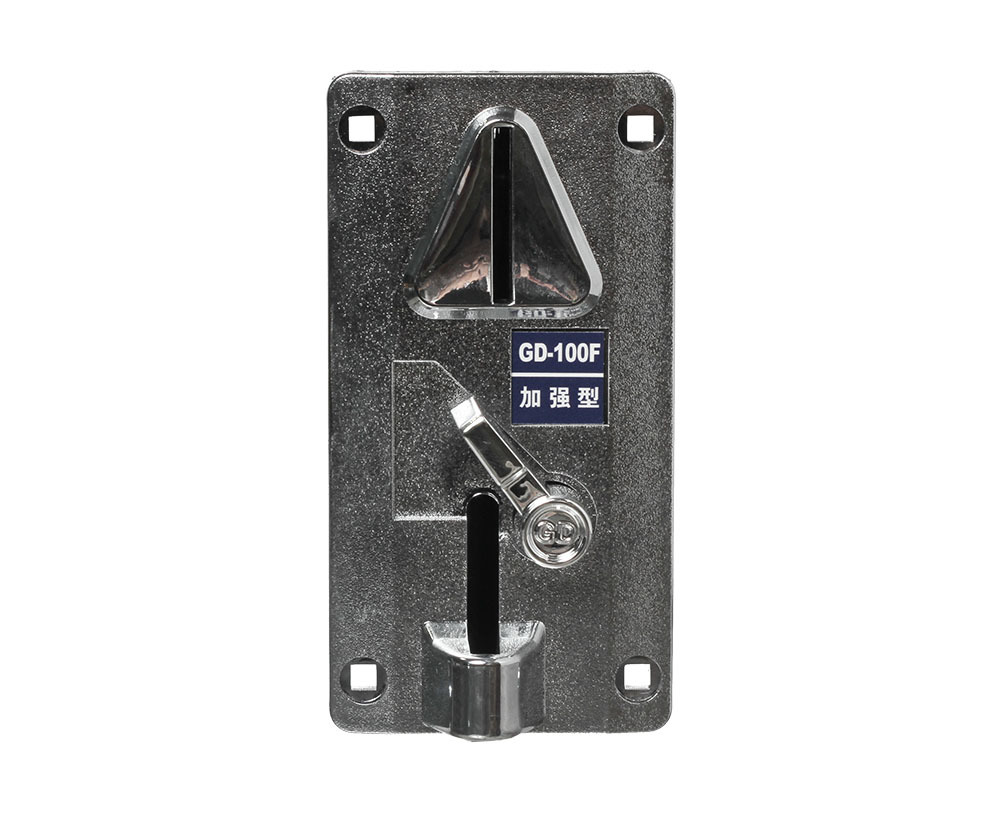

Внутри приёмника предусмотрено гнездо для эталонной монеты или жетона. Когда в щель бросают монету, она сравнивается с образцом по диаметру и электромагнитным свойствам.

Если характеристики совпадают, система управления даёт сигнал на открытие заслонки. Монета падает в монетоприёмник, а на выходе устройства генерируется импульс.

Если монета не прошла проверку, она возвращается через отверстие возврата. В этом случае на выходе нет никакого сигнала.

Настройка модуля

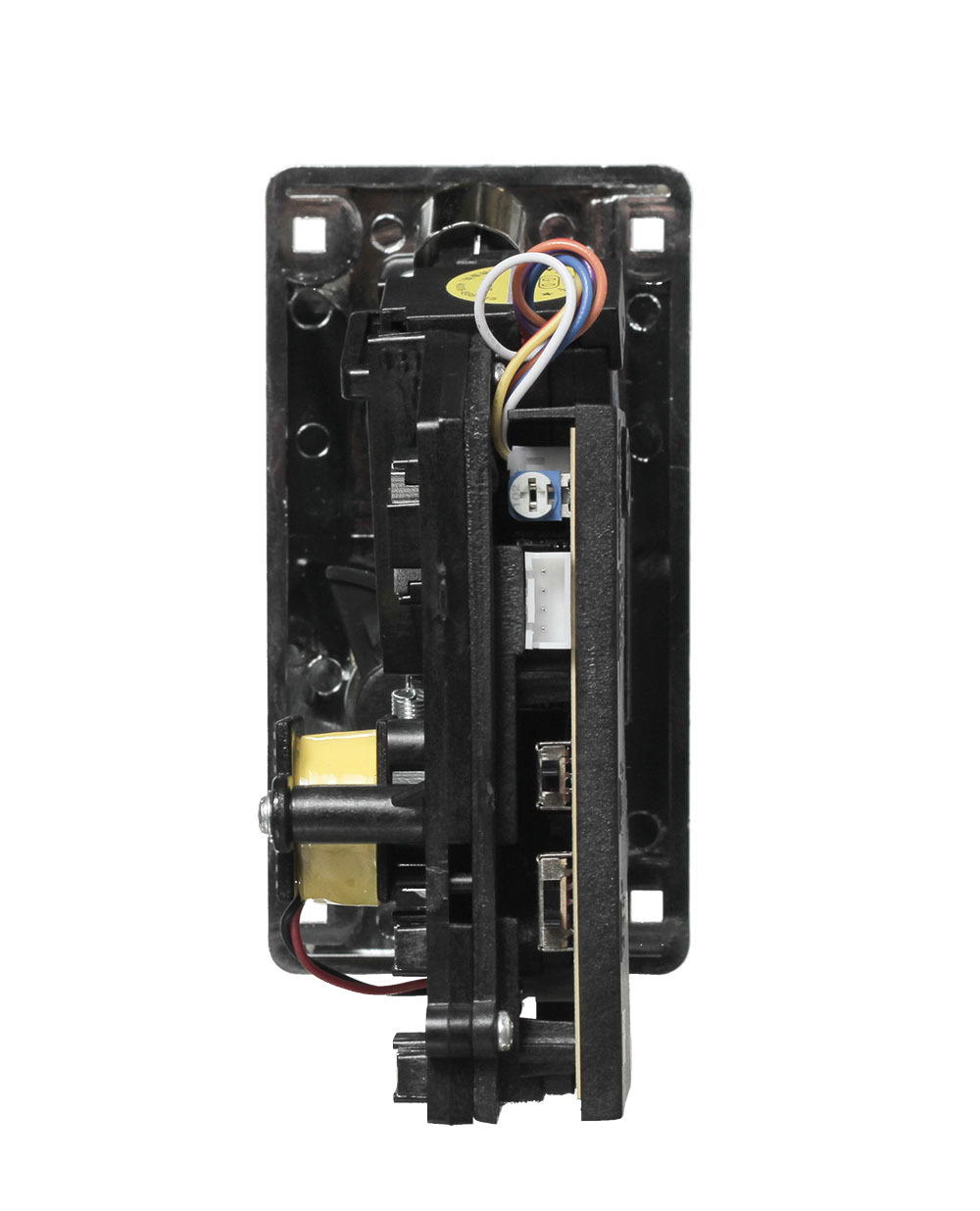

За настройку модуля отвечают два переключателя и потенциометр.

Переключатель SW1 — уровень выходного логического сигнала:

  • NC — нормально разомкнутый. По дефолту на выходном пине COIN «высокий уровень». При прохождении монеты — генерируется одиночный отрицательный импульс.
  • NO — нормально замкнутый. По дефолту на выходном пине COIN «низкий уровень». При прохождении монеты — генерируется одиночный положительный импульс.

Переключатель SW2 — длительность выходного импульса:

  • FAST — 25 милисекунд;
  • MEDIUM — 50 милисекунд;
  • SLOW — 100 милисекунд;

Потенциометр SENSITIVITY — чувствительность индуктивного датчика.

Подключение

На модуле расположен разъём для подключения питания и выходных сигналов:

  • +12V (красный провод) — питание модуля. Подключите к плюсовой клемме источника напряжения 12 вольт;
  • COUNTER +/− (серый) — положительный выходной сигнал для подключения нагрузки с напряжением 12 вольт.
  • COIN SIGNAL (белый) — выходной сигнал монетоприёмника. Подтяните к питанию микроконтроллера через сопративленние и подключите к цифровому пину микроконтроллера;
  • GROUND (чёрный провод) — земля модуля. Подключите к минусовой клемме источника напряжения 12 вольт;
  • COUNTER −/+ (серый) — отрицательный выходной сигнал для подключения нагрузки с напряжением 12 вольт.

Габаритный чертёж

Габаритный чертёж

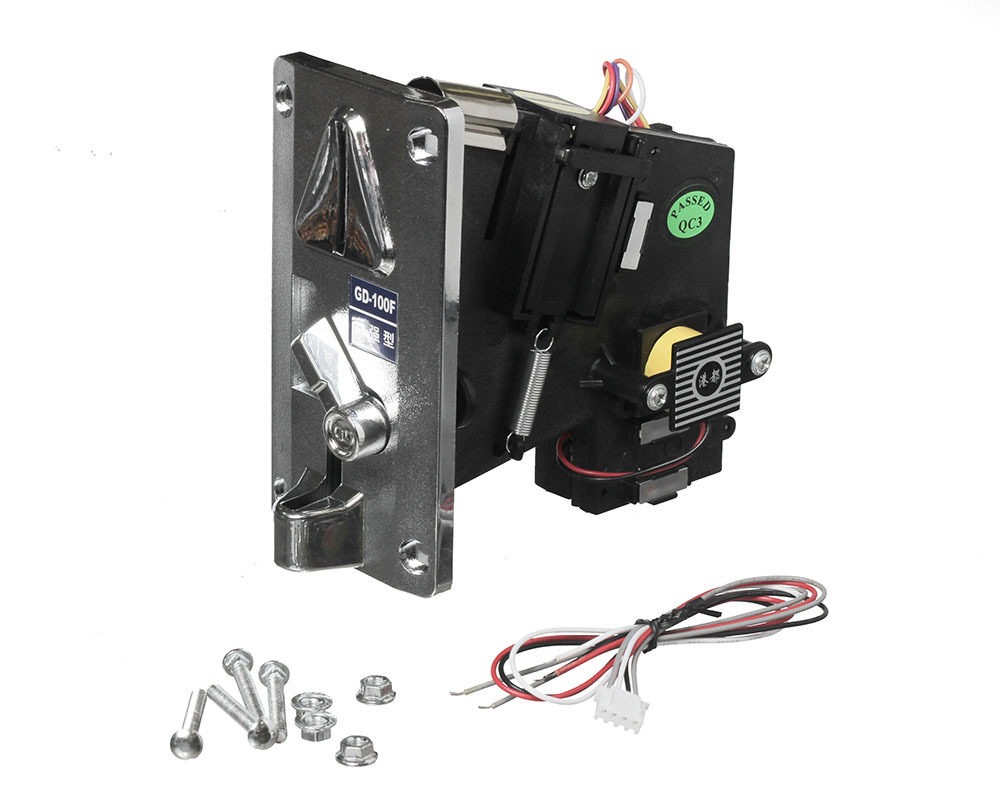

Комплектация

  • 1× монетоприёмник
  • 1× пятипроводной шлейф
  • 4× винт М4
  • 4× гайка М4

Характеристики

  • Название модели: GD-100F
  • Напряжение питания: 12 В
  • Потребляемый ток: до 60 мА
  • Диаметр монеты: 18–30 мм
  • Толщина монеты: 1,2–2,6 мм
