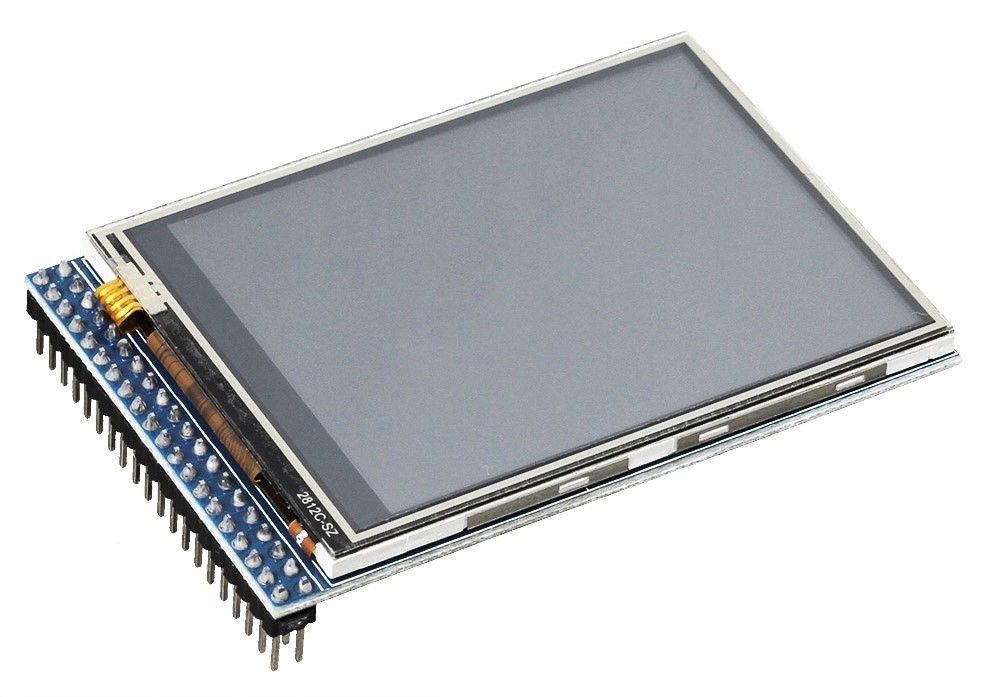

Цветной сенсорный TFT-дисплей 320×240 / 2,8”

Товар снят с продажи

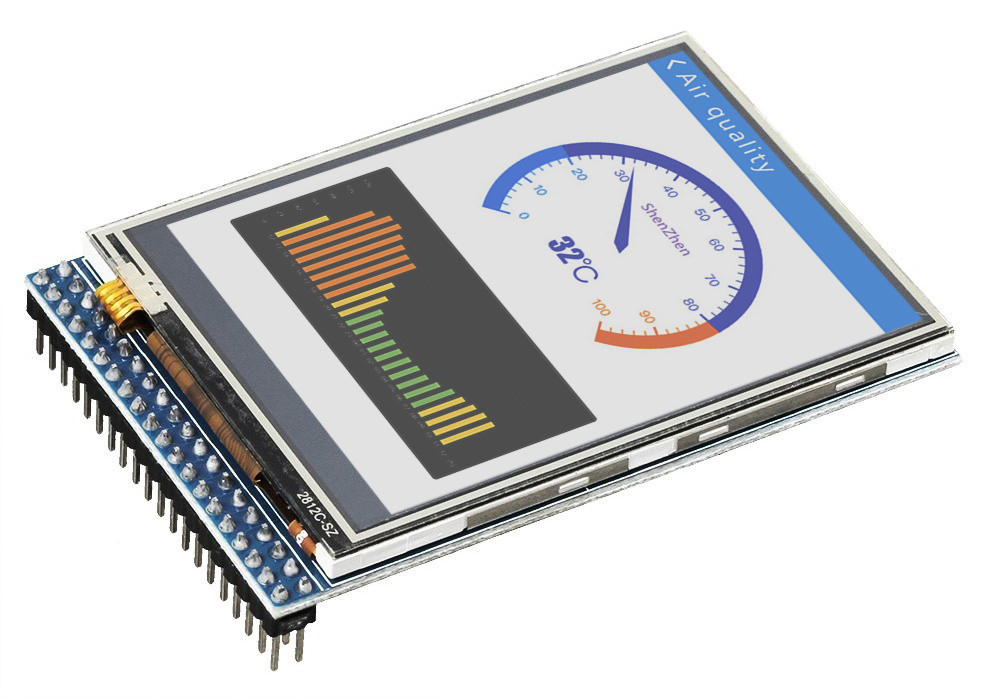

Подарите вашему проекту на Arduino Mega 2560 или Due яркий интерфейс. Выводите на цветной сенсорный TFT-дисплей текст, иконки, наглядные графики и живые анимации.

Встроенный тачскрин превратит дисплейный модуль в пульт управления или клавиатуру. Больше не придётся переживать из-за нехватки места для переключателей, потенциометров и индикаторов.

Начинка

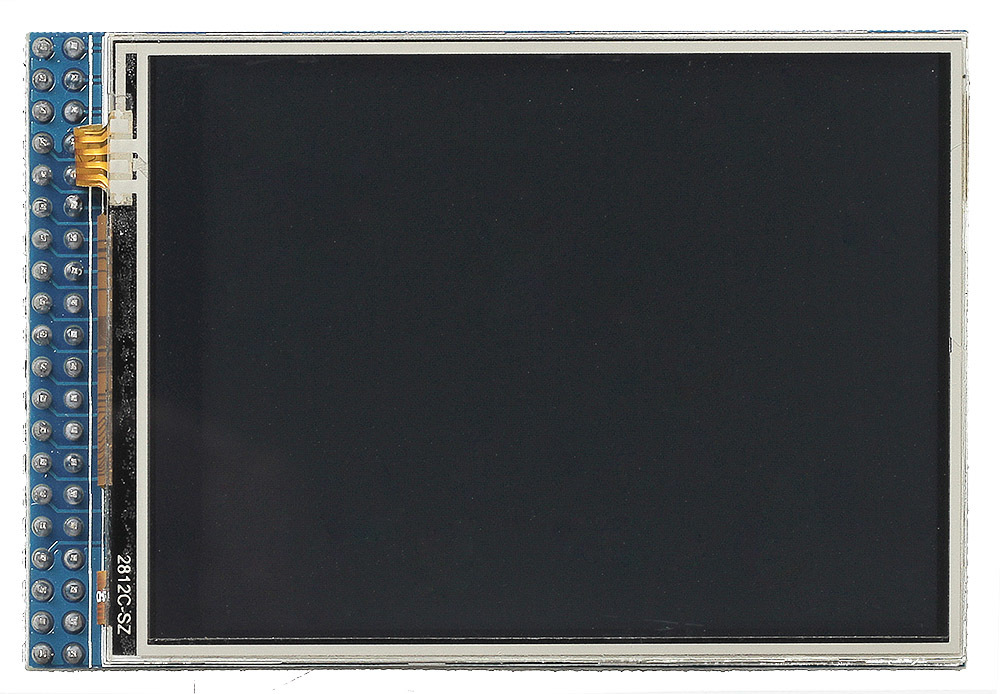

Экран оснащён диагональю 2,8 дюйма с разрешением 320х240 точек и глубиной 65536 цветов на пиксель.

Матрица дисплея подключена к встроенному чипу ILI9341 с рабочим напряжением 3,3 В. Чип работает по SPI-интерфейсу, который связывает экран с микроконтроллером и выводит цветную графическую информацию на матрицу дисплея.

Дисплей оснащён сенсорной панелью с контроллером XPT2046, который выдаёт точку касания в цифровом виде. Дисплей не просто выводит информацию, а становится пультом управления.

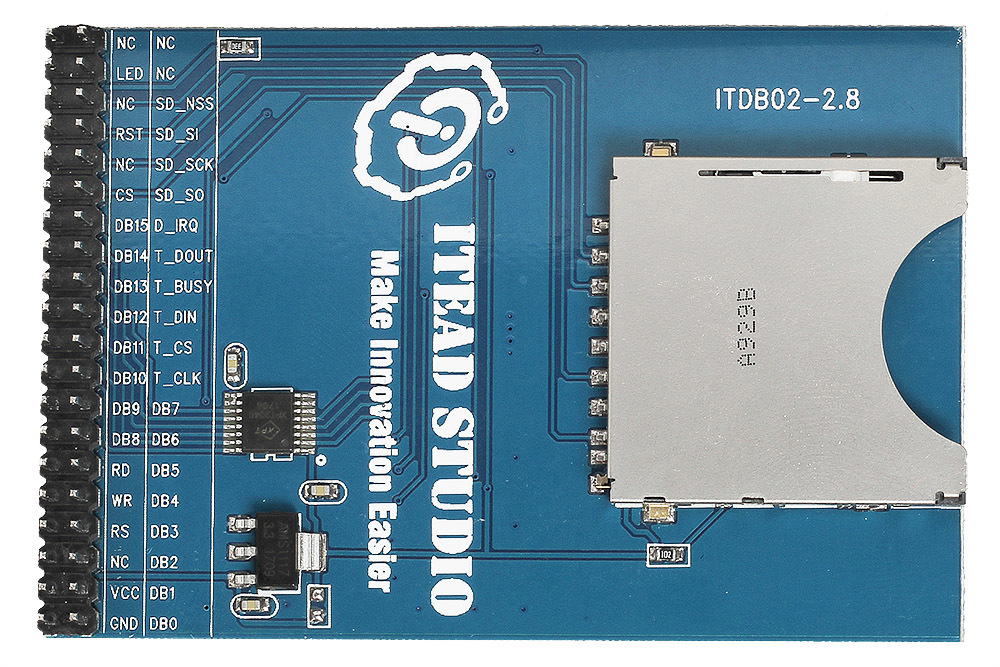

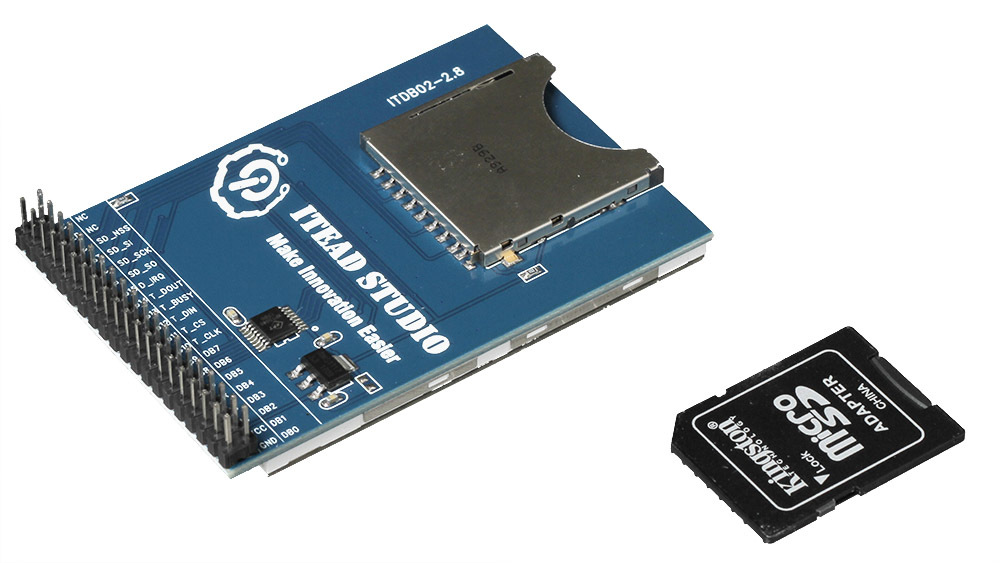

На обратной стороне модуля расположен слот для SD-карты. На внешней карте удобно хранить изображения, шрифты, элементы интерфейса. Это сэкономит память управляющей платформы.

Подключение

Дисплей общается с управляющими платами через параллельный 8-битный интерфейс с дополнительными пинами. Тачскрин подключается отдельными четырьмя контактами. Все пины питания и управления дисплейным модулем выведены на отдельную гребёнку с 2×20 контактами.

Напрямую к управляющей платформе дисплей подключить не удастся. Контактный разъём несовместим с платформами Arduino, а на самом дисплейном модуле отсутствуют согласующие буферы преобразования уровней. Пятивольтовые платформы просто сожгут экран.

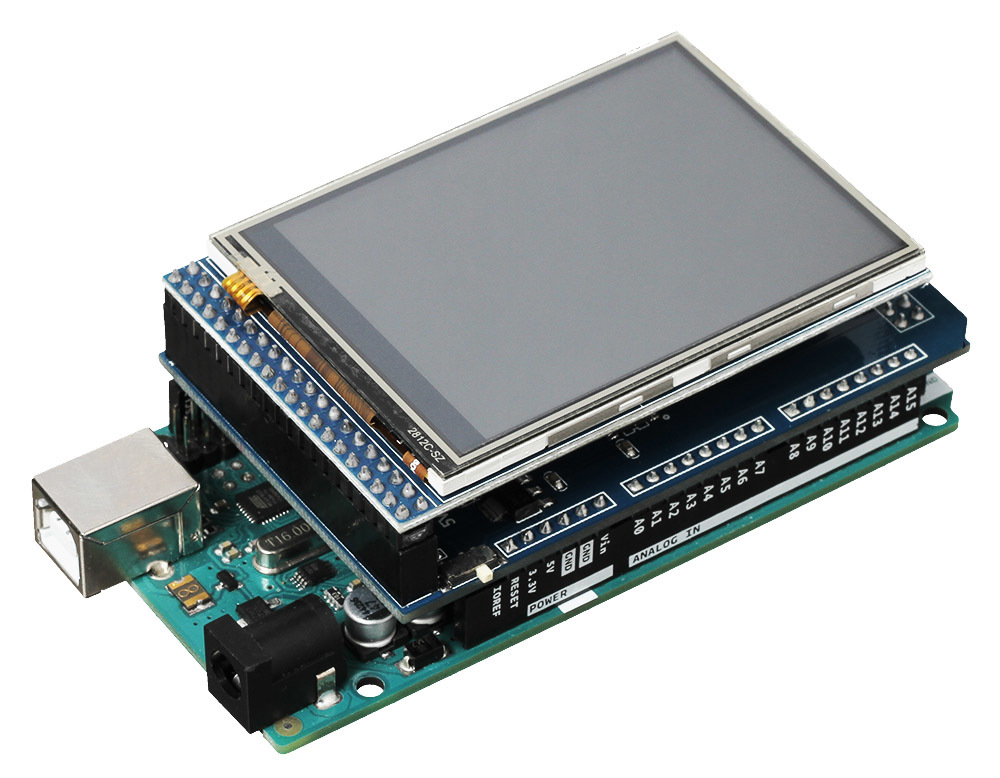

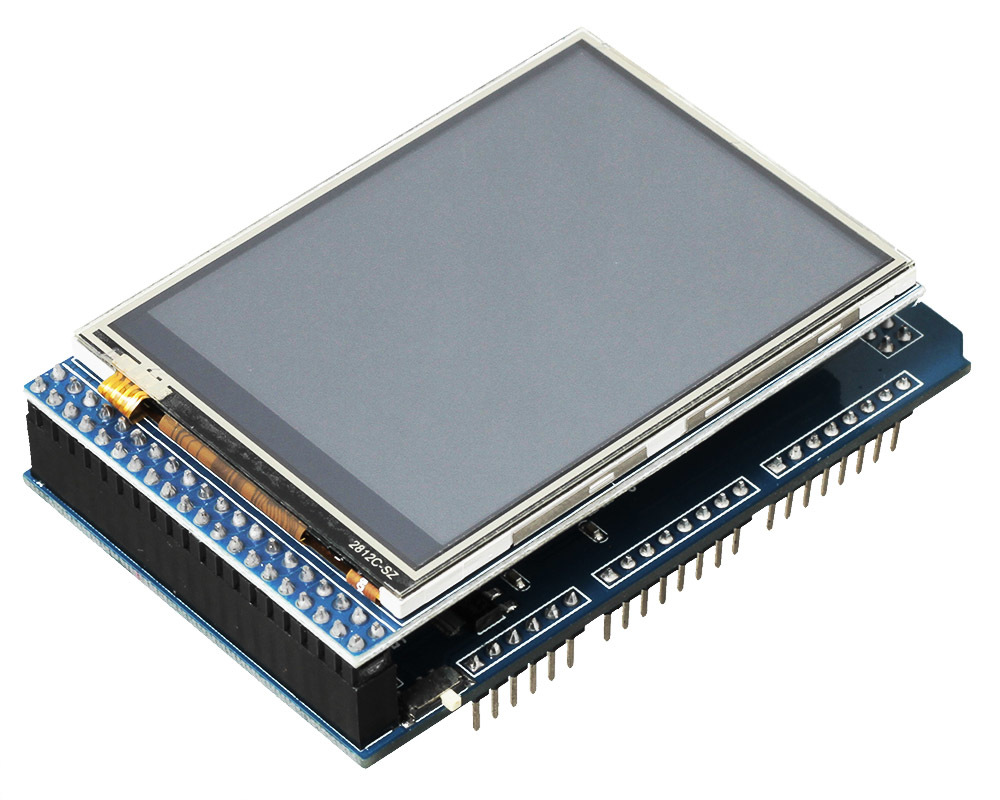

Проблему совместимости решает адаптер для TFT-дисплея — это прослойка между экраном и управляющей платформой формата Arduino Mega. Дисплей надевается сверху на адаптер и подключается к управляющей платформе.

Комплектация

  • 1× Дисплейный модуль
  • 1× Стилус

Характеристики

  • Диагональ: 2,8 дюйма
  • Разрешение: 320×240
  • Технология: TFT
  • Количество цветов: 65536
  • Драйвер матрицы: ILI9341
  • Интерфейс: 8-битный параллельный интерфейс
  • Контроллер тачскрина: XPT2046
  • Напряжение питания: 3,3–5 В
  • Размеры экрана: 69×50 мм
  • Габариты платы: 75,9×50,8 мм
