LilyPad Arduino 328

Товар снят с продажи

Вы собираетесь начать проект умной одежды? Тогда вам необходим LilyPad Arduino 328 — то, что делает одежду по настоящему умной.

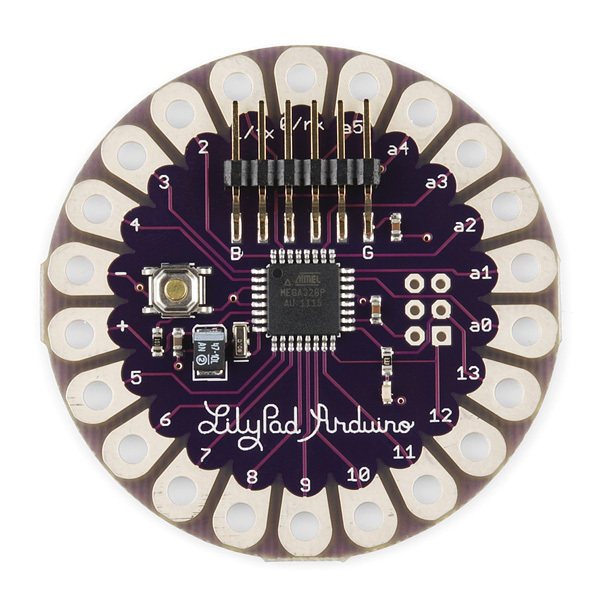

LilyPad Arduino 328 Main Board — электронный мозг спроектированный специально для использования в проектах умной одежды. Он выполнен на том же самом микроконтроллере что и Arduino Uno. С его помощью вы можете изготовить большое количество разнообразных устройств, взяв за основу одежду, аксессуары или мягкие игрушки. LilyPad Arduino 328 поможет вам наделить умными функциями всё, что может быть прошитым токопроводящими нитками. Это может быть скатерть, показывающая температуру еды; футболка, светящаяся в такт музыке; или шорты, вибрирующие когда кому-то понравилось фото вашей кошки в facebook.

На плате вы не найдёте острых углов и ножек компонентов. Контактные колодки припаяны методом поверхностного монтажа, т.е. только с одной стороны. Используя такие LilyPad-модули, вы сводите риск быть натёртым своим же устройством к минимуму.

Модули LilyPad производятся американской компанией SparkFun. Все они специально разработаны для того, чтобы удобно пришиваться к тканям и соединяться между собой с помощью токопроводящих ниток. Одежду с нашитыми модулями можно стирать руками или в стиральной машине при бережном режиме, если не использовать агрессивные отбеливающие средства.

Контакты

На плате расположены 22 контакта-лепестка, предназначенных для пришивания и соединения с другими устройствами при помощи токопроводящих ниток. Два контакта предназначены для питания платы, они обозначены как «+» и «−». Остальные контакты присоединены к управляющему микроконтроллеру ATmega328p и выполняют те же самые функции, что и в Arduino Uno. Каждый из этих 20 контактов может быть использован как цифровой вход или выход. Некоторые контакты имеют специализированные функции:

  • Serial: контакты 0 (RX) и 1 (TX). Используются для приёма (RX) и передачи (TX) последовательных данных.
  • SPI-интерфейс присутствует на контактах 10, 11, 12, 13.
  • TWI / I²C контакты находятся на контактах A4 (SDA) и A5 (SCL).
  • Контакты A0–A5 могут быть использованы как аналоговые входы. Каждый из них предоставляет разрешение в 1024 градации. Значение напряжения меряется между землёй и напряжением питания.
  • Внешнее прерывание: 2-й и 3-й. Эти контакты могут быть настроены так, что они будут провоцировать вызов заданной функции при изменении входного сигнала.
  • PWM: 3-й, 5-й, 6-й, 9-й, 10-й и 11-й. Могут являться выходами с широтно-импульсной модуляцией (pulse-width modulation) с 256 градациями.
  • Встроенный светодиод: контакт 13. Горит при высоком уровне на этом контакте.

Кроме контактов-лепестков на плате присутствуют штырьковые контакты для подключения USB-Serial преобразователя, необходимого для программирования платы. Так же на плате присутствует кнопка предназначенная для перезагрузки микроконтроллера.

Питание

LilyPad Arduino 328 не имеет встроенного преобразователя напряжения. Плата может быть запитана от источника напряжения 2,7–5,5 В через специальные контактные лепестки. Для питания LilyPad удобно использовать специальный держатель для батарейки-таблетки или LilyPad-разъём для аккумулятора.

Внимание! Не подключайте LilyPad к источнику напряжения выше 5,5 В! При подключении питания к LilyPad не перепутайте полярность питания. Эти действия приведут к повреждению контроллера.

Программирование

Плата программируется при помощи Arduino IDE. Плата не имеет встроенного USB-разъёма, поэтому, чтобы запрограммировать LilyPad Arduino 328 понадобится отдельный модуль USB-Serial Сonverter, который временно устанавливается на штырьковые контакты на плате. Модуль в комплект не входит: вам понадобится всего один для нескольких LilyPad.

Характеристики

Микроконтроллер ATmega328p
Количество цифровых входов/выходов 20
…из них PWM поддерживают 6
Количество аналоговых входов 6
Количество контактов для аппаратного прерывания 2
Объём Flash-памяти 32 кб
Объём SRAM-памяти 2 кб
Объём EEPROM-памяти 1 кб
Тактовая частота 8 МГц
Напряжение питания 2,7–5,5 В
Максимальный постоянный ток через контакт ввода/вывода 40 мА
Диаметр 50 мм
Толщина печатной платы 0,8 мм
