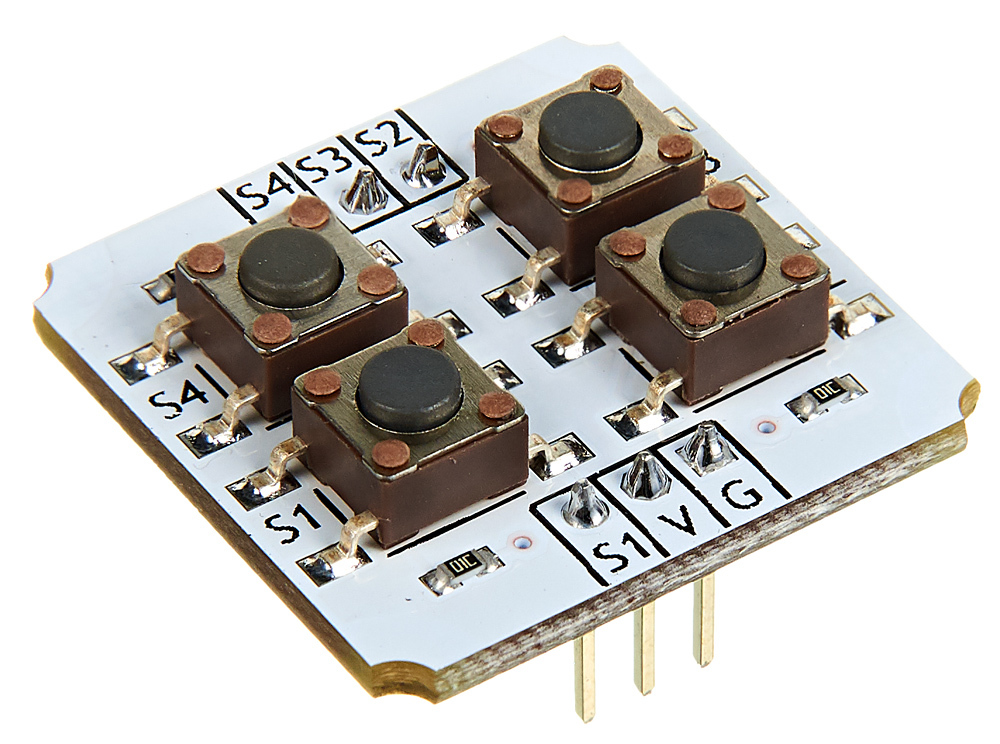

Четырёхкнопочная клавиатура (Troyka-модуль)

Если для вашего проекта одной кнопки слишком мало, а матричной клавиатуры — слишком много, выручит четырёхкнопочный Troyka-модуль.

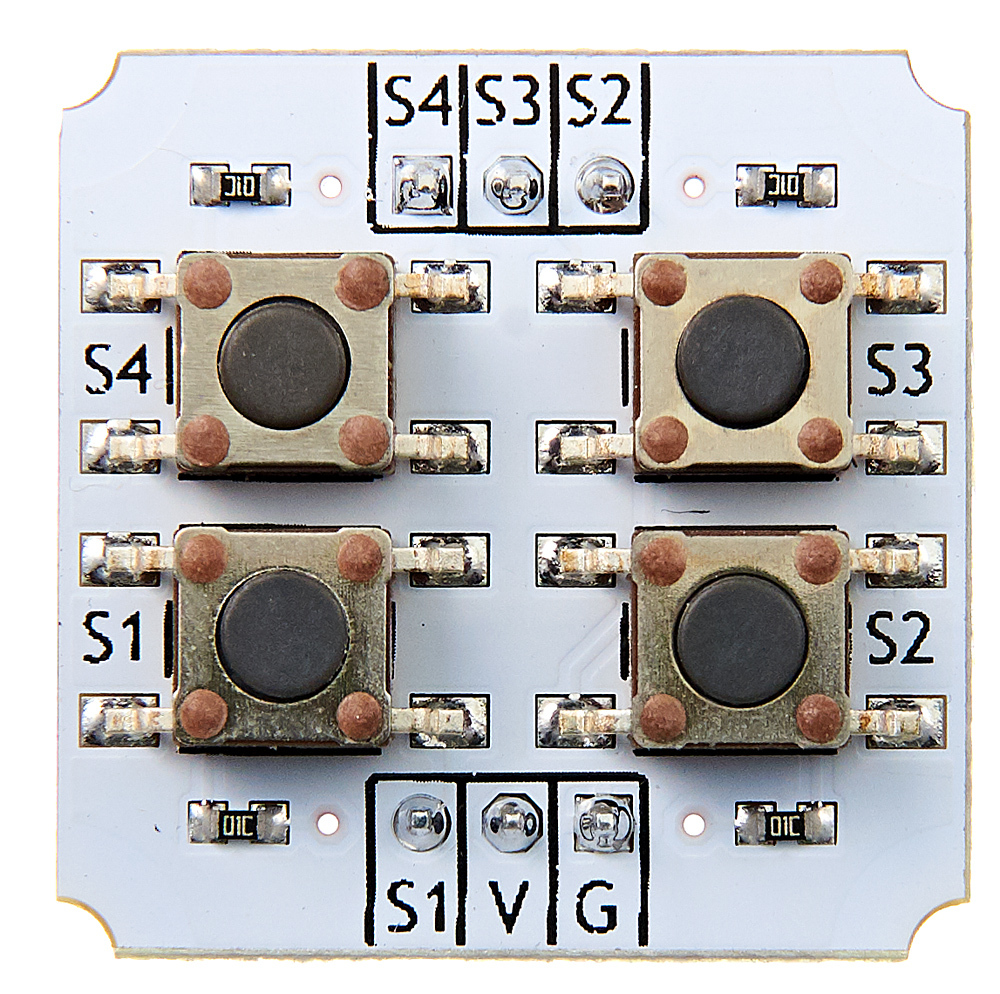

На одноюнитовом модуле собраны четыре тактовые кнопки. У них общее питание и отдельные сигнальные пины. Так мы вдвое уменьшили количество необходимых для подключения проводов.

Каждая кнопка — это простой цифровой датчик. Пока кнопка не нажата, датчик выдаёт логическую единицу, когда кнопка зажата — логический ноль. Все кнопки модуля работают независимо — их можно нажимать по одной или все сразу.

Вам не придётся возиться с пайкой и беспокоиться о подтягивающем резисторе — модуль уже готов к работе.

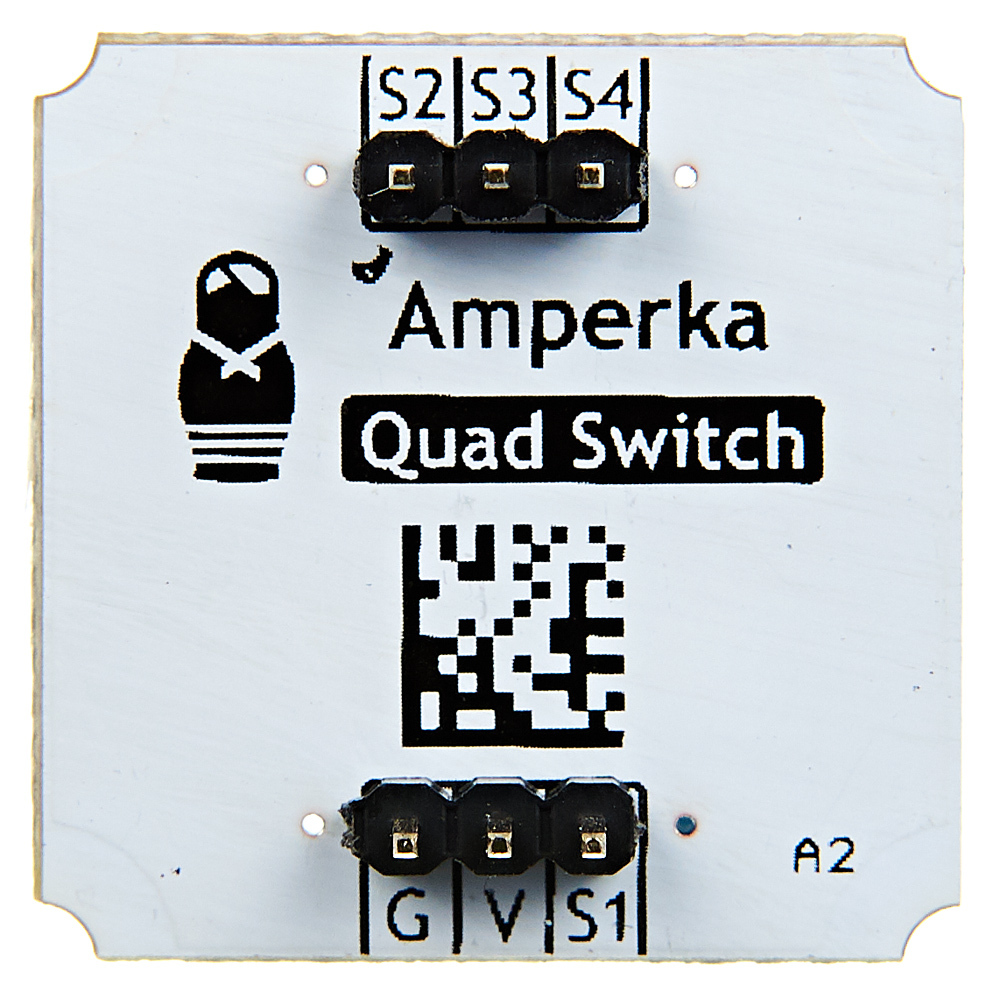

Подключение

Модуль подключается к управляющей электронике с помощью трёхпроводных шлейфов. Два трёхпроводных шлейфа включены в комплект модуля.

  • Контакт V подключите к контакту питания 3.3 — 5 В
  • Контакт G подключите к земле
  • Контакты S1–S4 подключите к входам микроконтроллера

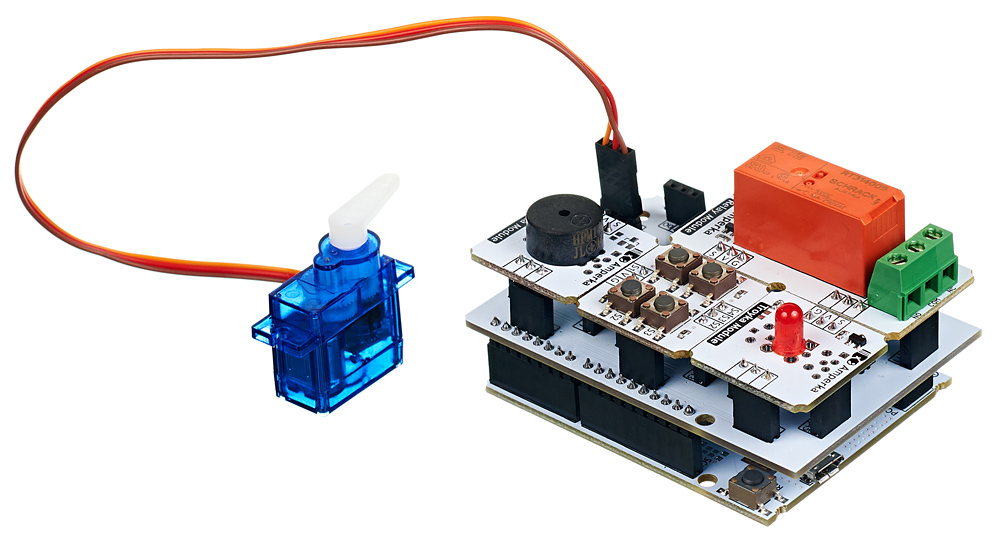

Возьмите Troyka Slot Shield и избавьтесь от проводов — два комплекта ножек надёжно фиксируют модуль на шилде. На Slot Shield можно добавить один, два или три модуля сразу.

Модуль физически совместим и с breadboard’ом.

Комплектация

Характеристики

  • Сопротивление изолятора кнопки: 100 МОм
  • Рабочий ток кнопки: 50 мА
  • Сопротивление подтягивающих резисторов: 10 кОм
  • Рабочее напряжение: 3,3–12 В
  • Габариты: 25,4×25,4 мм
