Светодиодная RGB матрица 4×4 (Troyka-модуль)

Светодиодная RGB-матрица подойдёт для индикации состояния устройств, пригодится при создании точечной подсветки и украсит рекламные конструкции.

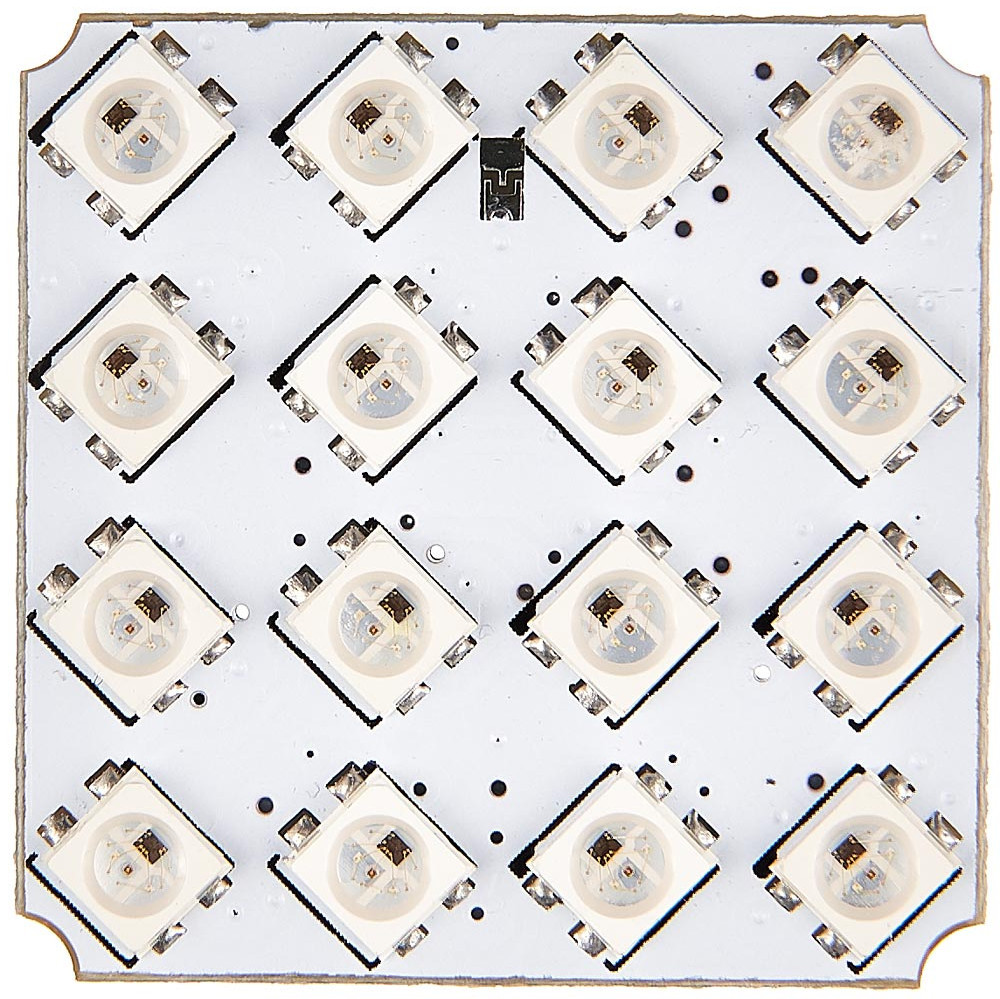

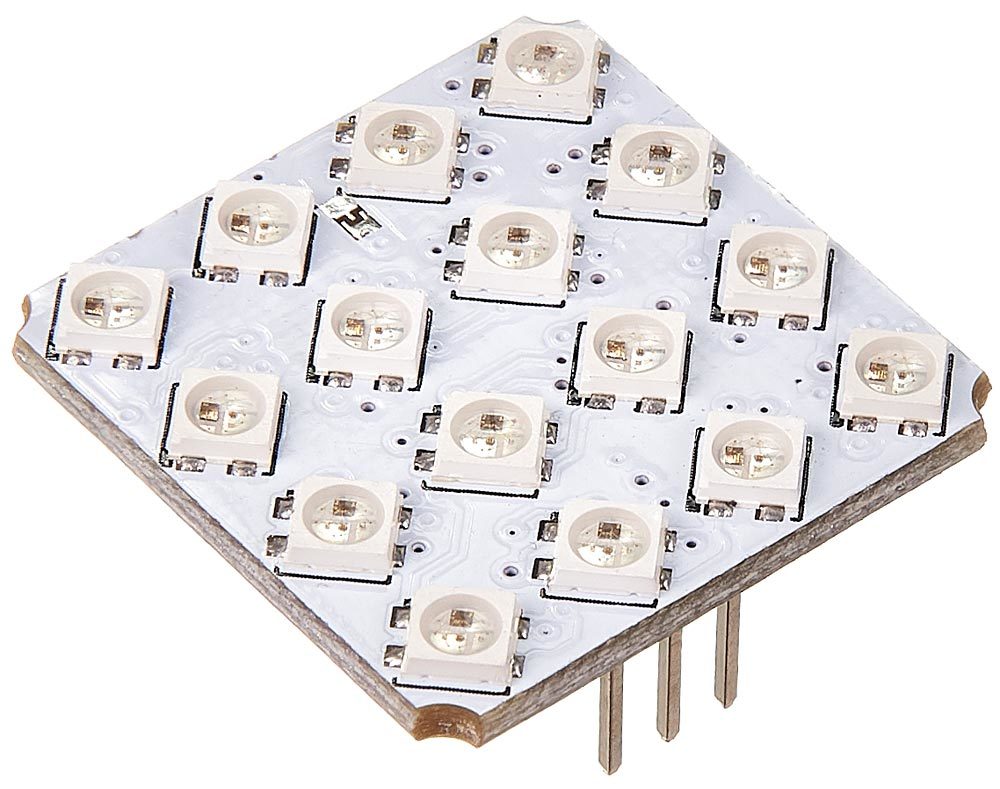

На квадратном модуле со стороной в один дюйм поместилось сразу 16 трёхцветных светодиодов. Каждый диод обладает собственным контроллером и может менять цвет индивидуально.

Светодиодный модуль имеет на борту буфер преобразования логических уровней. Это позволяет модулю работать как с сигналами на уровне 5 вольт, так и на уровне в 3,3 вольта.

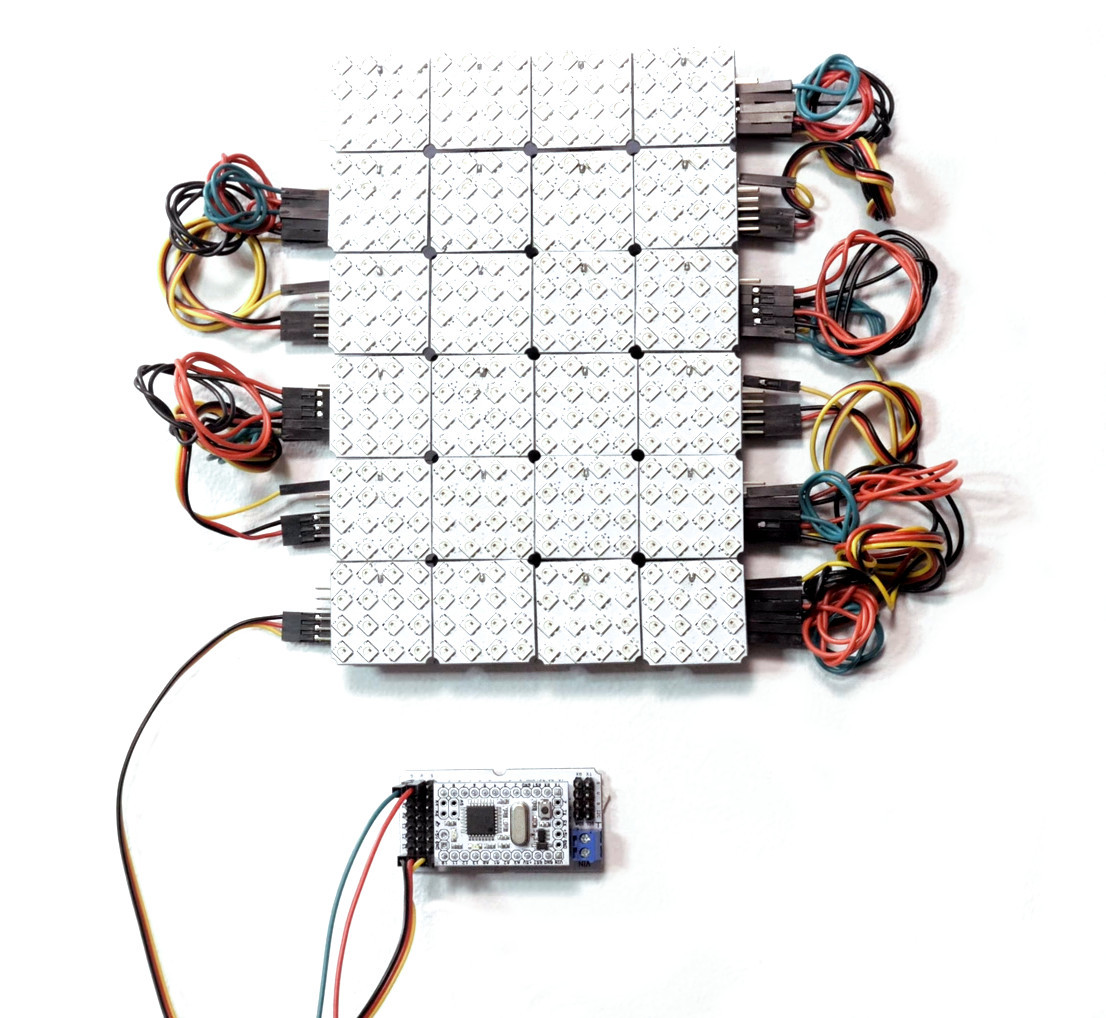

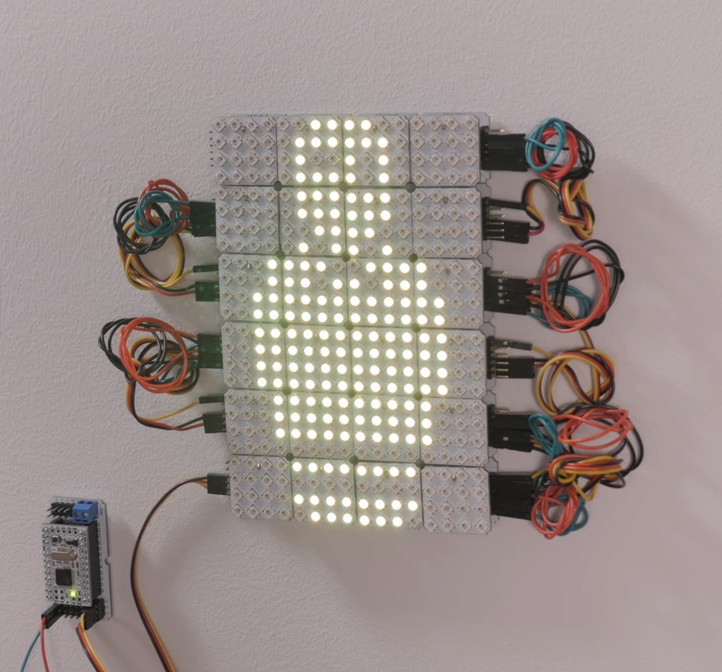

Модуль можно красиво закрепить на лицевой панели вашего устройства винтами М3. Если вы разместите несколько матриц вплотную, светодиоды на них образуют регулярную сетку. Так вы можете собирать световые панели любого размера.

Подключение

Модуль соединяется с управляющей электроникой тремя проводами. Шлейф для подключения включён в комплект.

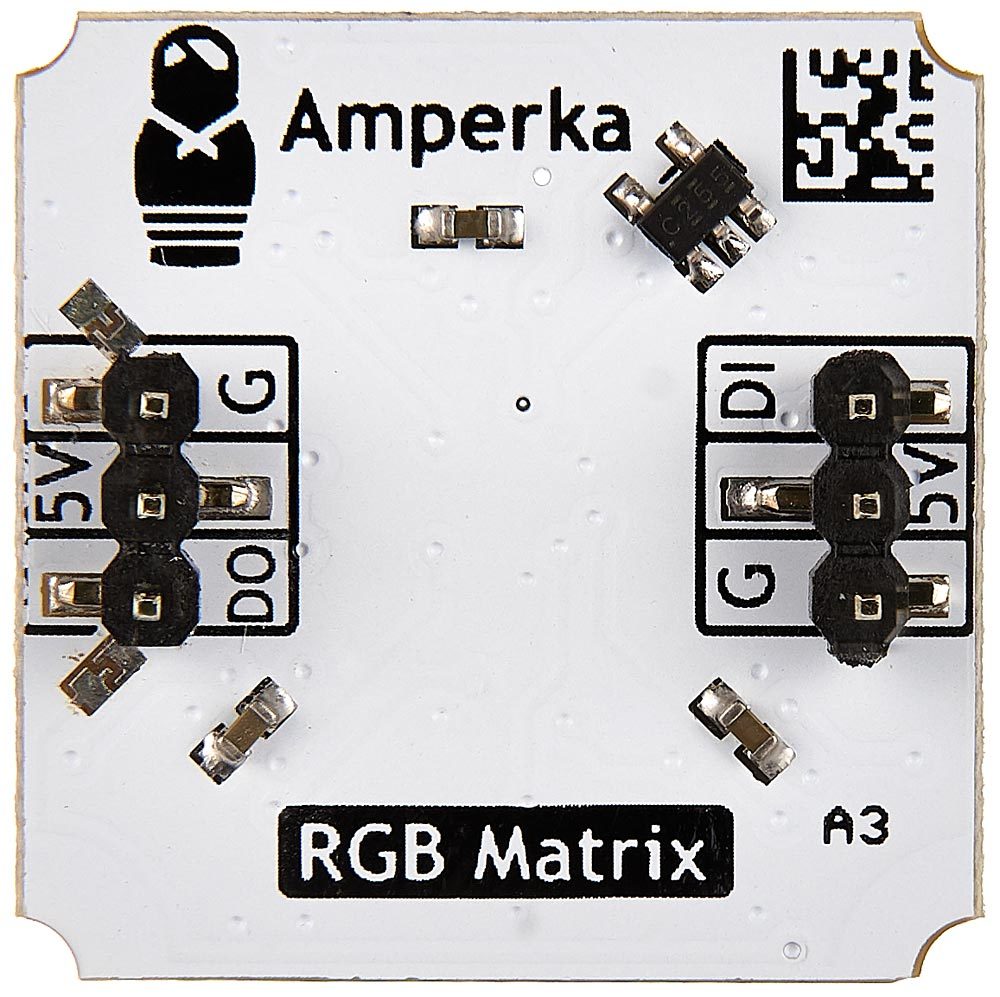

Правая группа пинов используется для соединения модуля с микроконтроллером:

  • сигнальный пин (DI) — цифровой вход модуля. Подключите к любому цифровому пину микроконтроллера;
  • питание (V) — питание модуля. Подключите к питанию микроконтроллера;
  • земля (G) — земля модуля. Соедините с землёй микроконтроллера.

При подключении к Arduino будет крайне удобно использовать Troyka Shield. Возьмите Troyka Slot Shield и избавьтесь от проводов.

Если вы хотите соединить несколько модулей в цепочку, используйте левую группу пинов:

  • сигнальный (DO) — цифровой выход последнего RGB-светодиода;
  • питание (V) — питание линии;
  • земля (G) — земля линии.

По умолчанию эти пины не распаяны. Для начала работы с ними капните немного припоя на перемычки выходных пинов.

Комплектация

  • 1× Плата-модуль
  • 1× Трёхпроводной шлейф

Характеристики

  • Модуль: адресный RGB-светодиод SK6812
  • Количество светодиодов: 16
  • Рабочее напряжение: 3,3–5 В
  • Потребляемый ток: до 0.6 А
  • Габариты: 25,4×25,4 мм
