Забудьте о макетках, хаотичных проводах и замороченной распиновке! Универсальный хаб Troyka HAT подружит вашу Raspberry Pi с датчиками и исполнительными устройствами в формате Troyka-модулей с аккуратным трёхпроводным подключением.

Попутно платформа Troyka HAT добавит одноплатнику восемь пинов с АЦП и ШИМ, чтобы работать с аналоговой периферией без лишних костылей.

Особенности

Плата Troyka HAT разработана и выпускается Амперкой как центральное звено экосистемы Troyka-модулей для Raspberry Pi.

  • Интерфейсы Raspberry Pi: 21 группа Troyka-контактов, 3× I²C и 2× SPI.
  • Микроконтроллер STM32F030F4P6 в качестве I²C-расширителя портов.
  • Интерфейсы I²C-расширителя: 8 Troyka-контактов с 12-битным АЦП и 16-битным ШИМ.
  • На борту Troyka HAT содержится силовая часть для питания подключённой периферии.
  • Все сигнальные пины толерантны к 5 В, поэтому вы не ограничены в выборе модулей.

Подключение

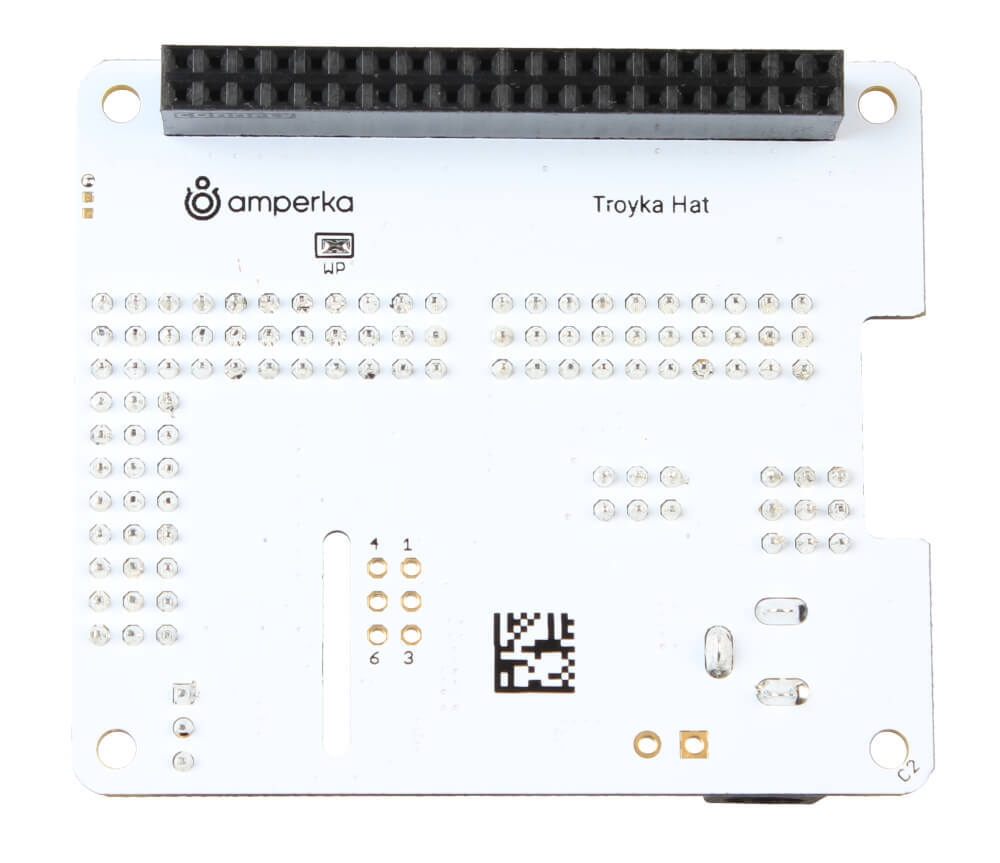

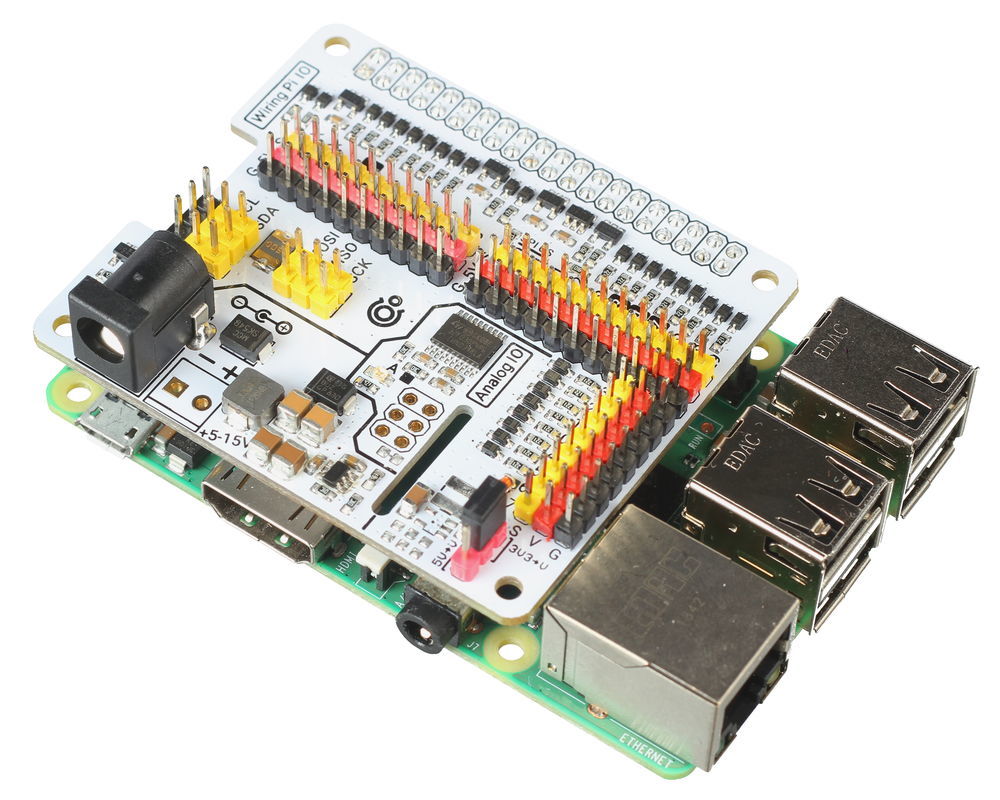

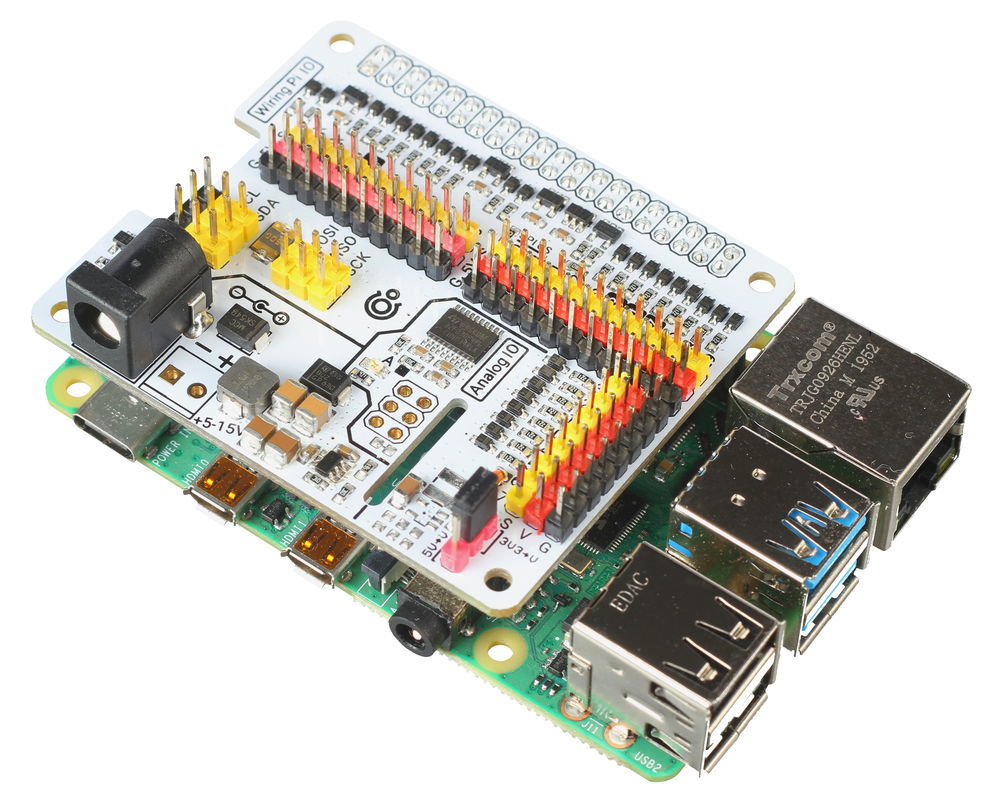

Модуль Troyka HAT устанавливается на Raspberry Pi через 40-штырьковую вилку GPIO. Плату форм-фактора HAT можно надёжно закрепить винтами через проставки.

Контакты Raspberry Pi

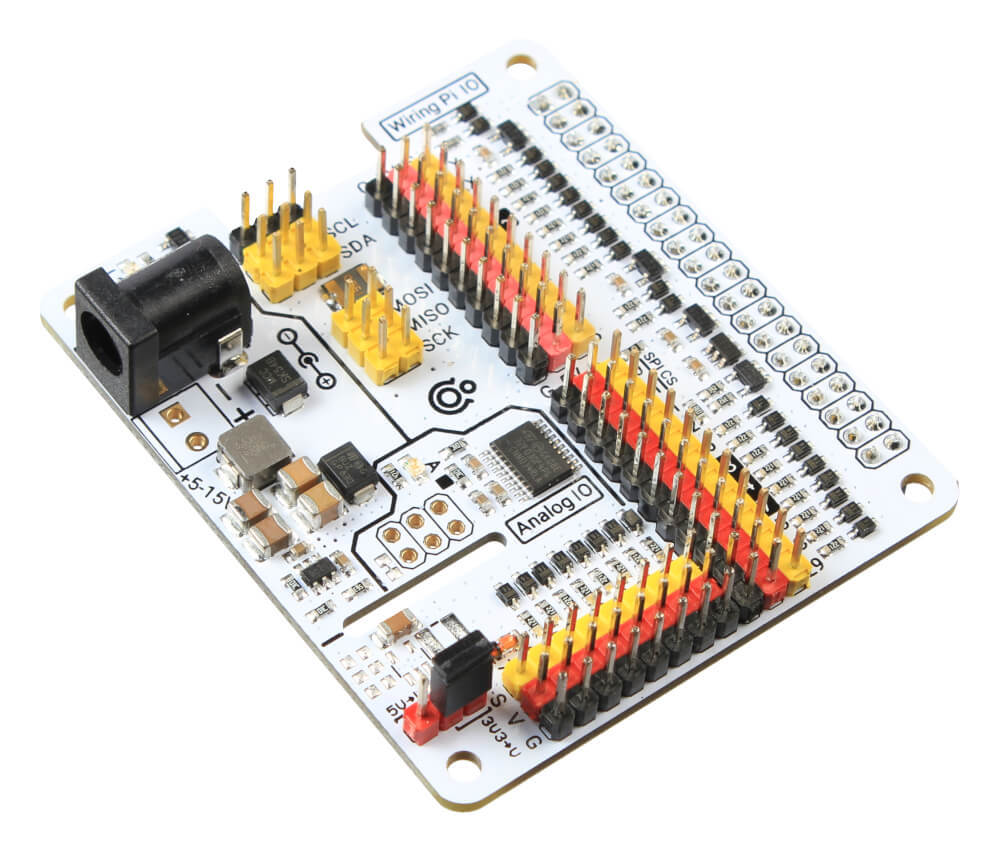

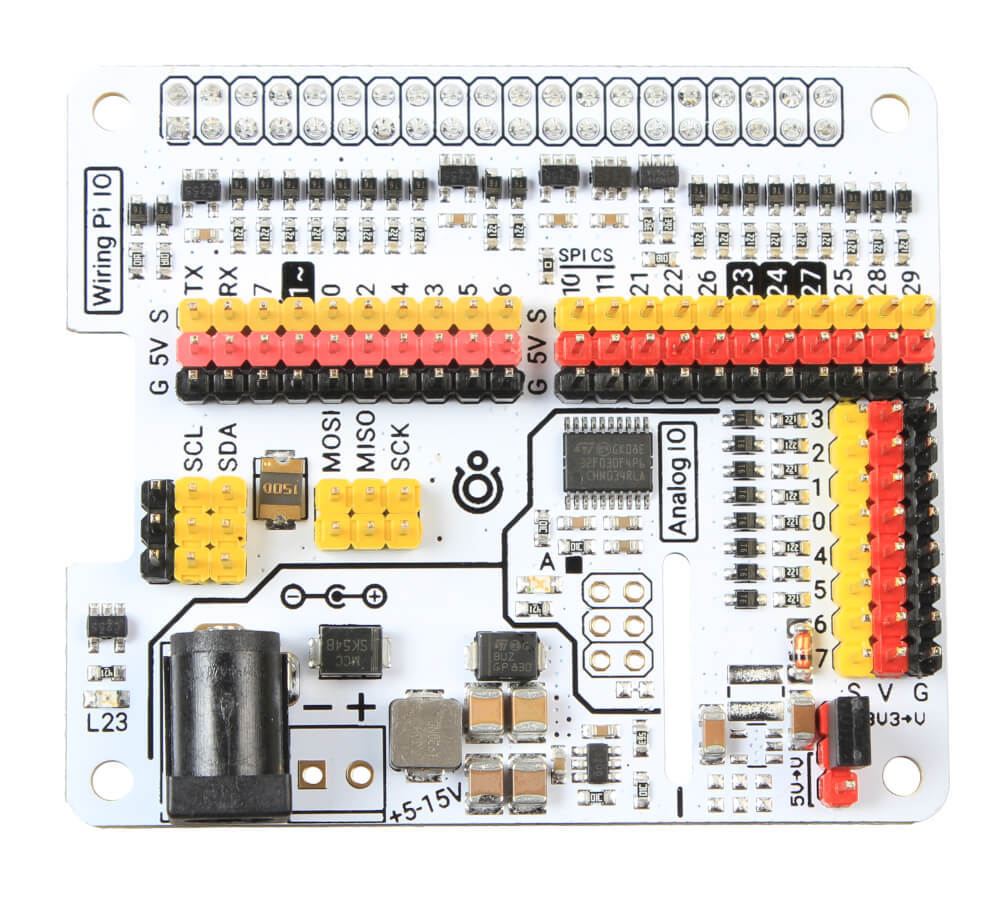

На плате установлены группы штыревых Troyka-контактов «S-5V-G»:

  • сигнал (S) — цифровой пин Raspberry Pi;
  • питание (5V) — питание модуля от линии 5 В;
  • земля (G) — общая земля.

Отдельными пинами мы вывели три группы контактов аппаратного интерфейса I²C и две группы SPI.

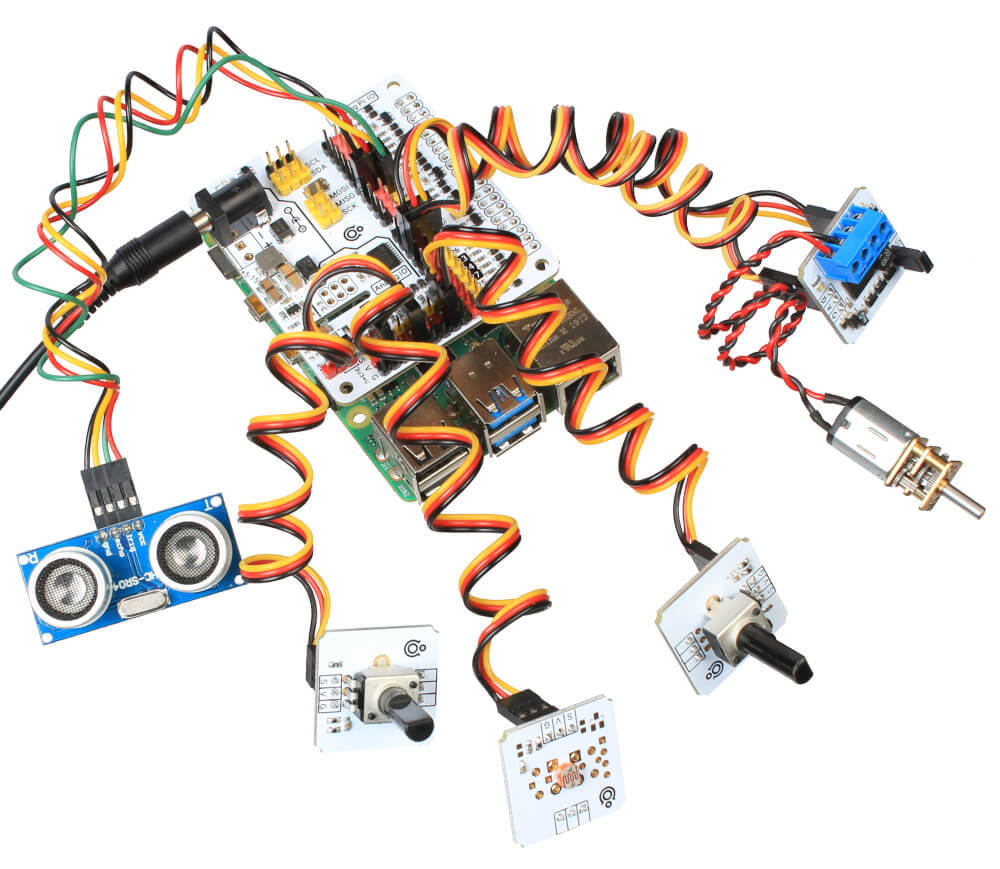

Колодки позволяют быстро подключать типовые Troyka-модули через трёхпроводные шлейфы с единообразной распиновкой.

Контакты I²C-расширителя

Пины расширителя выведены на отдельную группу Troyka-контактов «S-V-G»:

  • сигнал (S) — сигнальный пин расширителя GPIO;
  • питание (V) — питание модуля;
  • земля (G) — общая земля.

Напряжение на линии питания V в расширителе задаётся джампером:

  • В положении 5V→V на линию V подаётся 5 В.
  • В положении 3V3→V на линию V подаётся 3,3 В.

Для работы с платой используйте наши библиотеки на Python или С++.

Питание

Плата питается через DC-разъём источником постоянного напряжения от 7 до 15 вольт — например, подойдёт универсальный блок питания. Понижающий преобразователь DC-DC подстраивает входное напряжение до необходимых 5 вольт с максимальным выходным током до 3,5 ампер, поэтому питания через Troyka HAT хватит даже прожорливой Raspberry Pi 4.

Комплектация

  • 1× Плата-модуль

Характеристики

  • Модель: Amperka Troyka HAT (AMP-B192)
  • Совместимость: микрокомпьютеры Raspberry Pi
  • Интерфейс: штырьковые соединители GPIO
  • Количество Troyka-контактов:
    • I/O (S-V-G): 21
    • SPI: 3
    • I²C: 2
  • Напряжение логических уровней: 3,3 В (все пины толерантны к 5 В)
  • Напряжение питания через DC-разъём: 7–15 В
  • Максимальный ток контакта 5V: 3,5 А
  • Размеры: 65×56,5×20,5 мм

Расширитель портов

  • Микроконтроллер: STM32F030F4P6
  • Адрес I²C: 0x2A (по умолчанию)
  • Напряжение логических уровней: 3,3 В (все пины толерантны к 5 В)
  • Напряжение питания периферии: 3,3 / 5 В (выбирается джампером)
  • Количество Troyka-контактов: 8
  • Контакты с поддержкой ШИМ: 8
  • Разрядность ШИМ: 8 бит
  • Контакты с АЦП: 8
  • Разрядность АЦП: 12 бит
