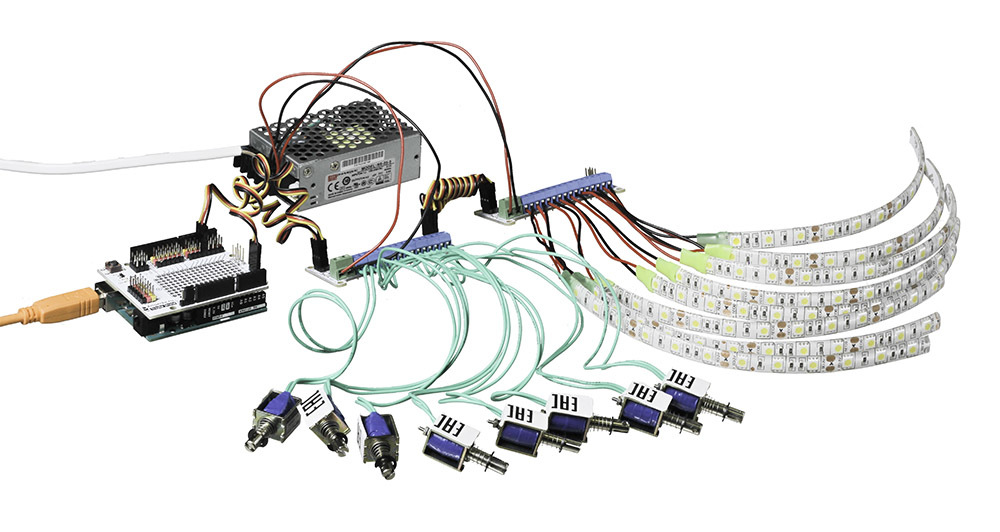

Хотите сделать подсветку лестницы, систему автополива с клапанами или стучать соленоидами по ксилофону, а пинов на Arduino не хватает, да и силовых ключей не напасёшься? Модуль сборки P-FET возьмёт на себя управление коммутацией нагрузки и при этом сэкономит пины управляющей платы.

Особености модуля

Сердце модуля — чип сдвигового регистра STPIC6C595. Микросхема преобразует входящий последовательный сигнал на одном пине в выходной параллельный на восьми пинах. На практике сдвиговый регистр позволяет из трёх пинов микроконтроллера получить восемь цифровых выходов.

Мы пошли дальше и подключили каждый выход микросхемы к силовому ключу. Это даёт возможность не только прокачивать навыки светодиодной робототехники, но и управлять серьёзной нагрузкой постоянного тока. Модуль способен коммутировать восемь отдельных выходных каналов постоянного тока напряжением до 30 В и током до 3 А.

Подключение

Модуль P-FET общается с управляющей электроникой по интерфейсу SPI. При подключении к Arduino или Iskra JS используйте Troyka Shield.

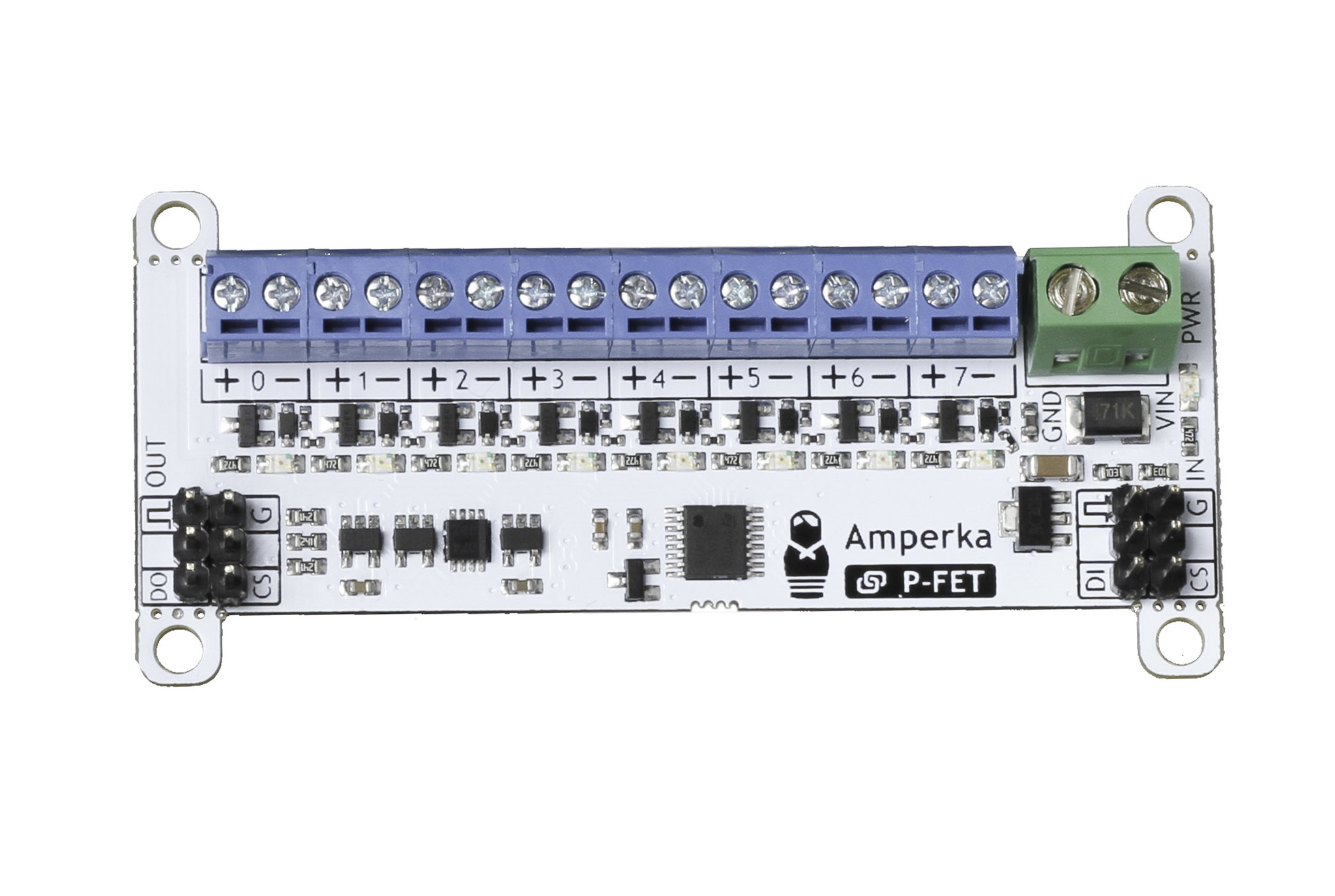

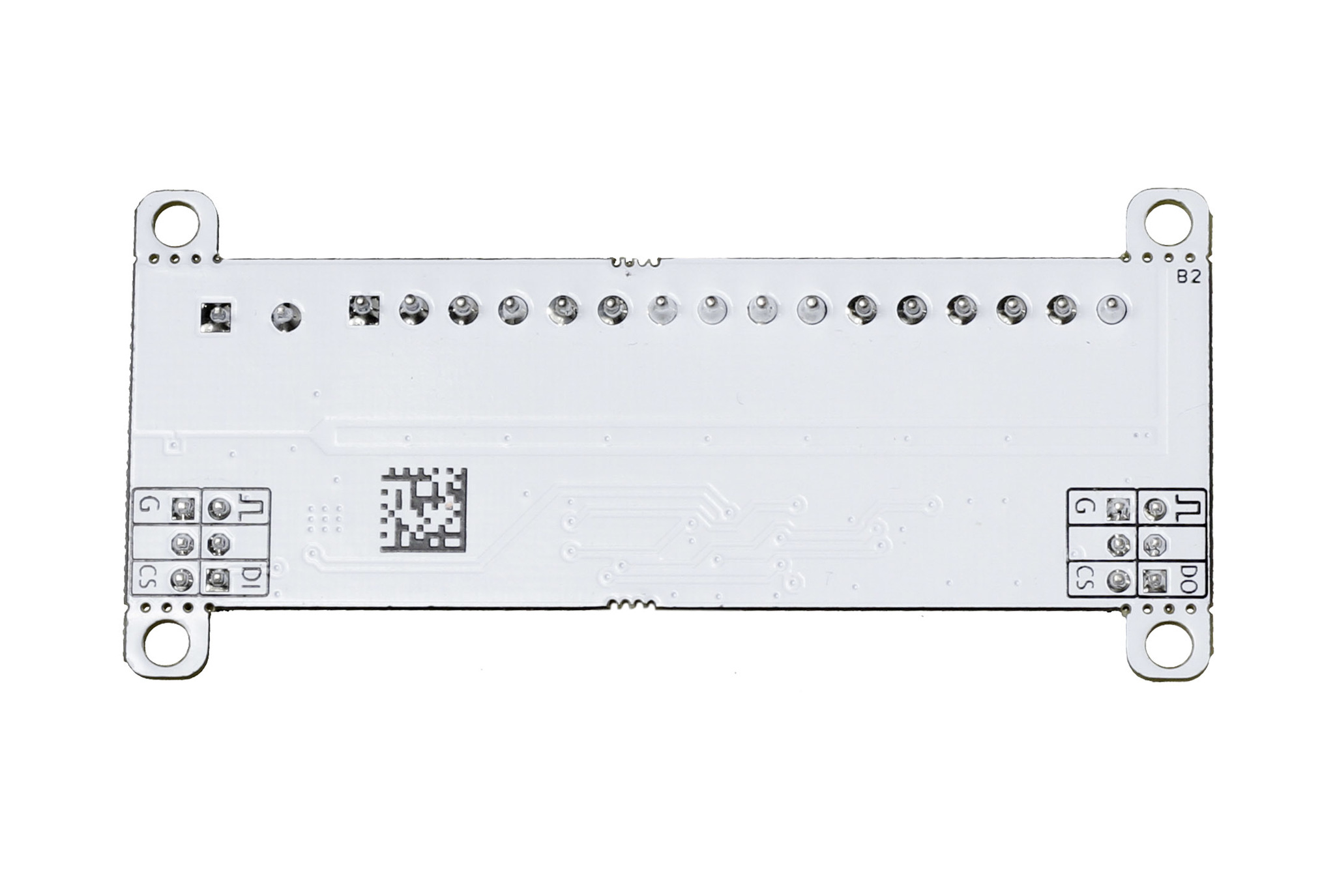

На модуле выведено две группы Troyka-контактов — входная и выходная.

Входная группа контактов используется для соединения модуля с микроконтроллером:

  • Сигнальный (SCK) — пин последовательного тактового сигнала. Используется для согласования скорости передачи. Подключите к пину SCK микроконтроллера.
  • Сигнальный (DI) — вход ведомого устройства. Используется для приёма данных из микроконтроллера. Подключите к пину MOSI микроконтроллера.
  • Сигнальный (CS) — выбор ведомого устройства. Подключите к любому цифровому пину микроконтроллера.
  • Земля (G) — соедините с пином GND микроконтроллера.

Выходная группа используется для соединения несколько модулей в цепочку (гирлянду):

  • Сигнальный (SCK) — пин последовательного тактового сигнала. Используется для согласования скорости передачи. Подключите к пину SCK последующего модуля.
  • Сигнальный (DO) — выход ведомого устройства. Используется для проброски данных через модуль. Подключите к пину DI последующего модуля.
  • Сигнальный (CS) — выбор ведомого устройства. Подключите к пину CS последующего модуля.
  • Земля (G) — соедините с пином GND последующего модуля.

Нагрузку подключайте к колодкам под винт. Отрицательный контакт к минусовой клемме, а положительный — к плюсовой. Каждый модуль способен коммутировать до восьми каналов.

Источник питания нагрузки подключайте к клеммнику PWR. Положительный контакт к контакту Vin, а отрицательный — к контакту GND.

Программирование

На низком уровне модуль получает команды по интерфейсу SPI. Для быстрой и удобной работы мы написали библиотеки для управляющих платформ:

Комплектация

  • 1× Плата-модуль
  • 2× Трёхпроводной шлейф

Характеристики

  • Питание модуля: 3,3–5 В
  • Потребляемый ток: до 50 мА
  • Максимальное коммутируемое напряжение: 30 В
  • Максимальный коммутируемый ток: 3 А
  • Ключ: IRLM9301 (P-канал)
  • Количество каналов: 8
  • Габариты без ушек: 76×25 мм
  • Габариты с ушками: 76×35 мм
