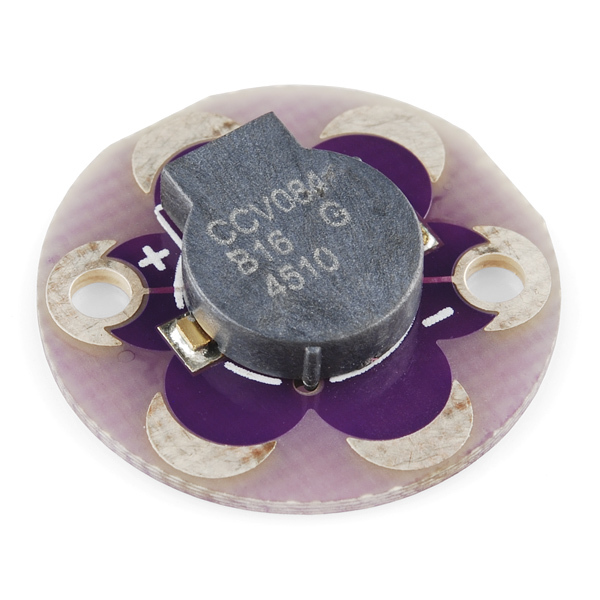

LilyPad-зуммер
Миниатюрный модуль с индуктивным динамиком создан для того, чтобы подавать незамысловатые звуковые сигналы в вашем проекте умной одежды. На плате вы не найдёте острых углов, а сам излучатель имеет толщину всего 3 мм. Используя такие LilyPad-модули, вы сводите риск быть натёртым своим же устройством к минимуму.
Такой зуммер подойдёт для воспроизведения мелодий, которые предназначены для владельца одежды: его можно услышать, скажем, из кармана. Но он вряд ли подойдёт, чтобы создать звуковой фон для окружающих.
Модули LilyPad производятся американской компанией SparkFun. Все они специально разработаны для того, чтобы удобно пришиваться к тканям и соединяться между собой с помощью токопроводящих ниток.
Подключение
Используйте два активных пина для извлечения звука. Вам необходимо генерировать квадратную волну, пропуская ток попеременно то в одну, то в другую сторону, чтобы генерировать звук той же частоты, что и волна.
Внимание! На плате используется индуктивный излучатель звука, который при подаче сигналов разной полярности в течение продолжительного времени по сути создаёт короткое замыкание. Поэтому пока вы не генерируете звук, убедитесь, что сигналы с обоих сторон модуля эквивалентны: либо оба — логический ноль, либо оба — логическая единица.
Несмотря на то, что одежду с нашитыми модулями LilyPad в большинстве своём можно стирать, этот модуль является исключением: динамик не терпит воздействия воды. Используйте металлические одёжные кнопки для крепления модуля: так вы сможете легко снимать его перед стиркой, а сами кнопки станут проводниками в подключённом состоянии.
Характеристики
- Номинальная частота: 2,7 кГц
- Номинальная громкость: 90 дБ на 10 см
- Импеданс: 31 Ом
- Диаметр печатной платы: 20 мм
- Толщина печатной платы: 0,8 мм
