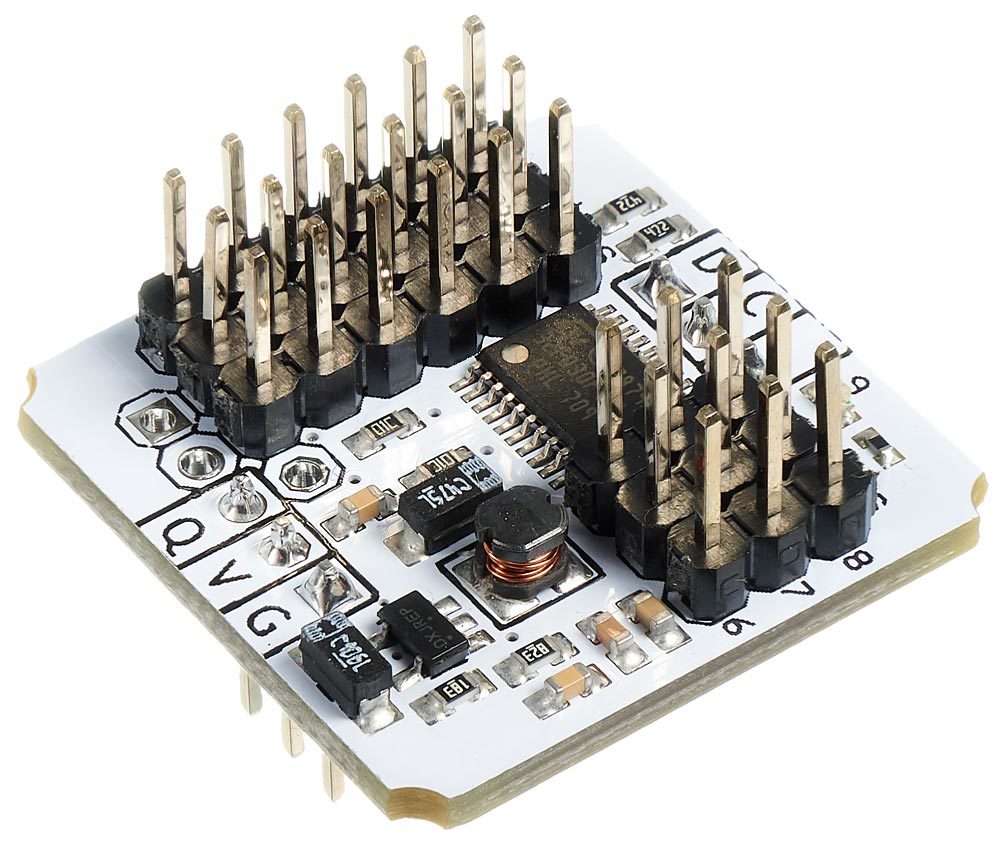

Расширитель GPIO-портов (Troyka-модуль)

I²C расширитель добавит вашему контроллеру сразу девять дополнительных портов GPIO. Любой из них можно использовать как цифровой или аналоговый вход или выход. Назначение и функции пинов задаётся программно, непосредственно в скетче.

Модуль построен на 32-х битном микропроцессоре ARM Cortex M0. Он преобразовывает команды управляющей платы и переадресовывает их на виртуальные порты вывода, получает информацию со внешних модулей и передаёт её на микроконтроллер.

Для работы с аналоговыми модулями предусмотрены двенадцатиразрядная АЦП и шестнадцатиразрядный PWM. Это пригодится для подключения аналоговых сенсоров и устройств вывода к микрокомпьютерам Raspberry, на которых отсутствуют аналоговые пины.

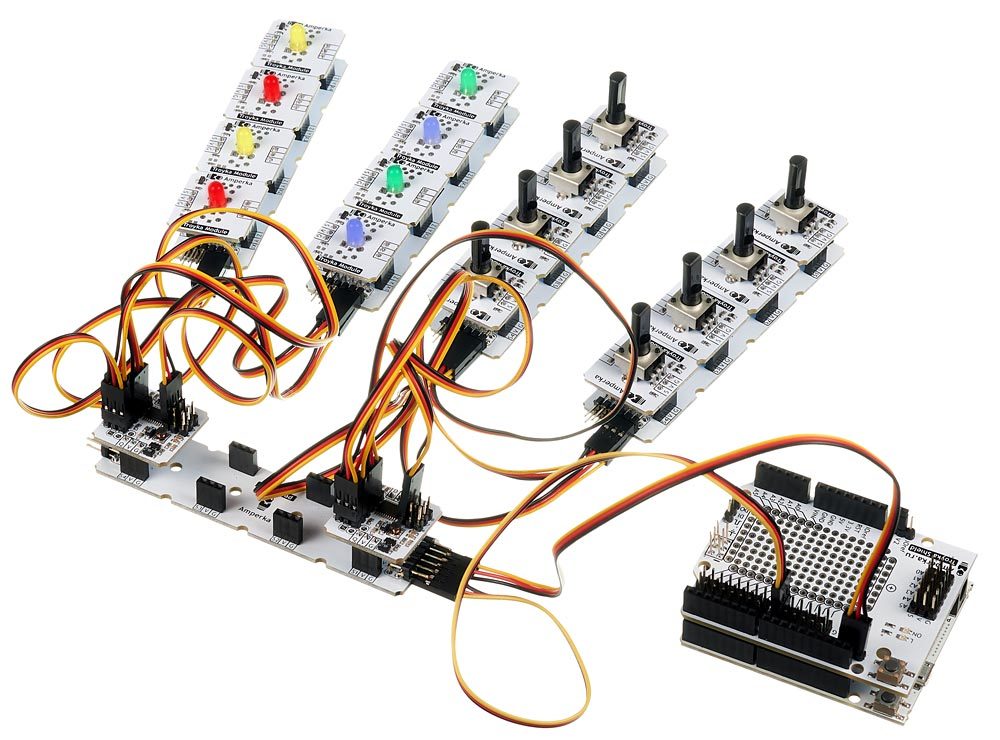

Подключение

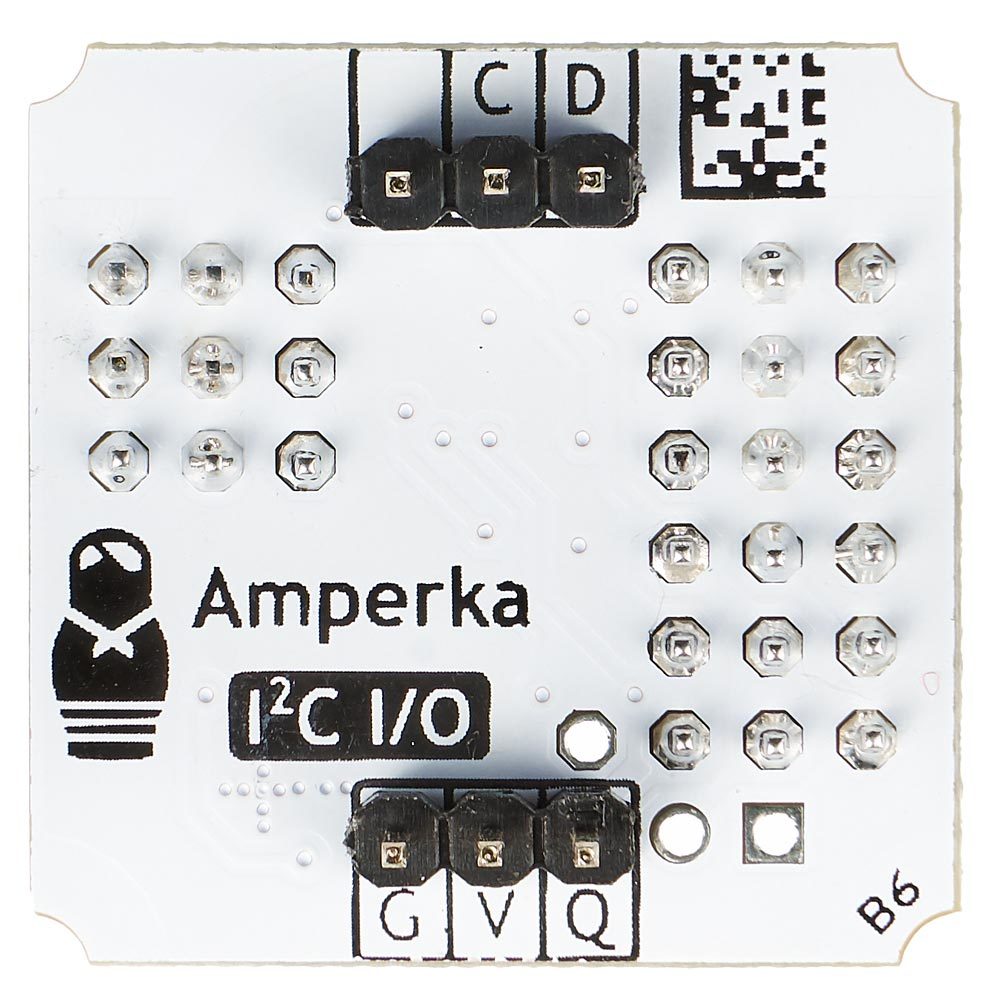

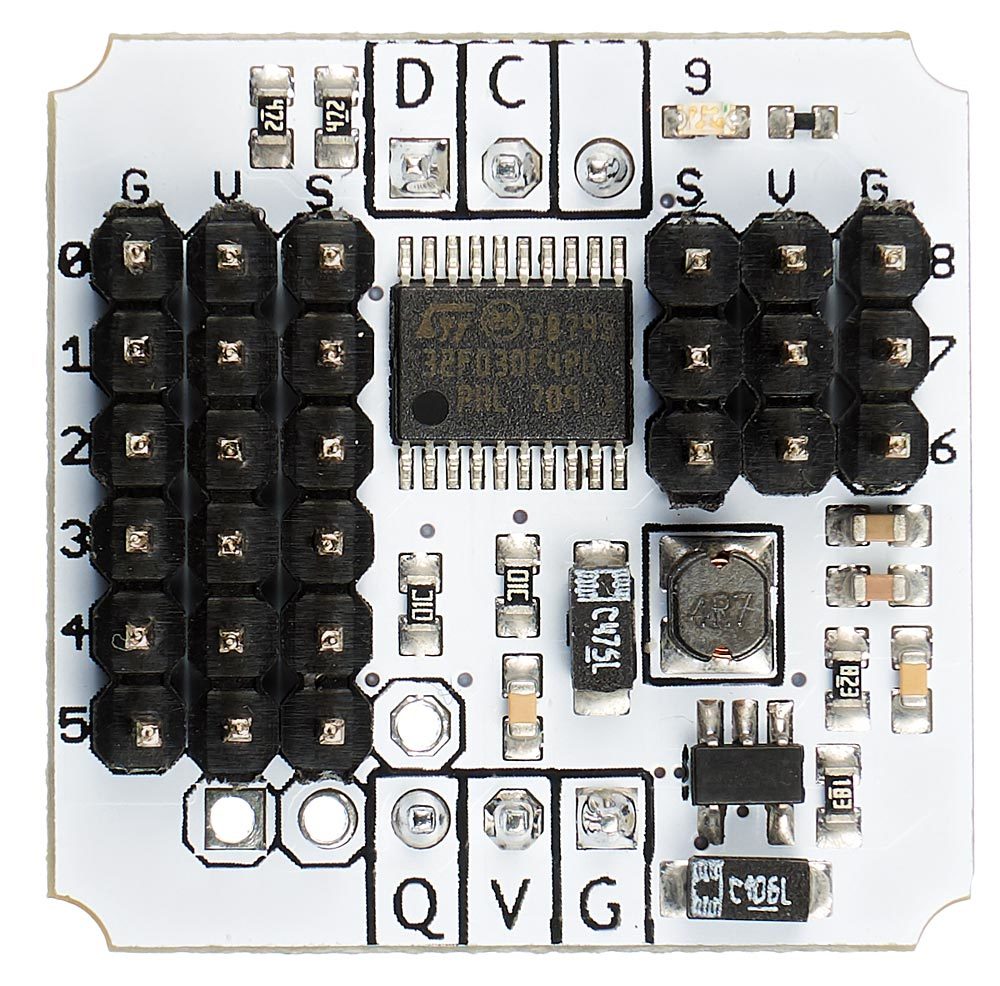

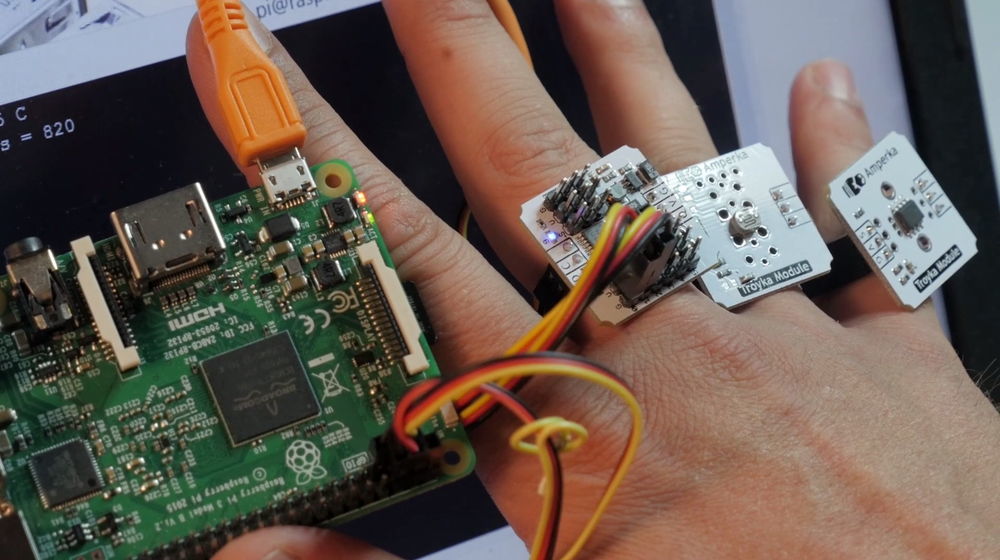

Для подключения к управляющей электронике мы вывели два трёхконтактных разъёма. Нижний разъём используется для подачи напряжения и перепрошивки модуля. Верхний — для подключения к шине I²C. Шлейфы вы найдёте в коробке с устройством.

Пины I²C и питания модуля расcчитаны на работу с напряжением от 3,3 до 5 В. Расширитель совместим со всеми платами Arduino, Iskra и одноплатниками Raspberry Pi 3 без дополнительных перобразователей напряжения.

Модуль физически совместим с макетками и Proto Shield.

Комплектация

Характеристики

  • Количество GPIO: 9
  • Напряжение питания: 3–5 В
  • Напряжение GPIO: 3,3 В
  • Контроллер модуля: STM32F030F4P6
  • Габариты: 25×25 мм
