Макетная плата Troyka Protoboard (72 точки)

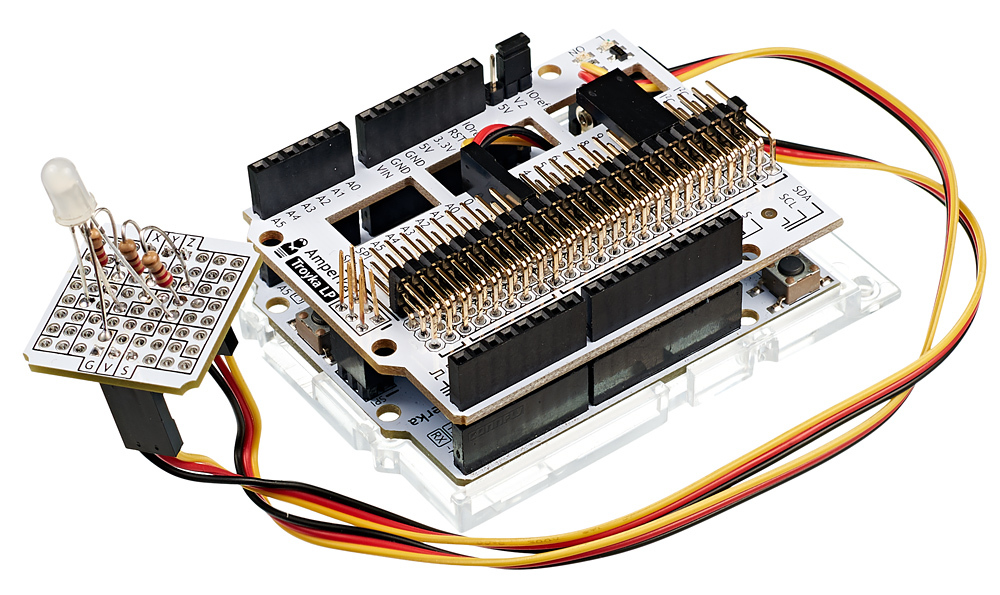

Вашему проекту требуется Troyka-модуль, до которого у нас пока не дошли руки? Создайте его сами. Разместите необходимые компоненты в отверстиях Troyka Protoboard и припаяйте. Добавьте штырьковые соединители в качестве ножек и всё — уникальный модуль готов.

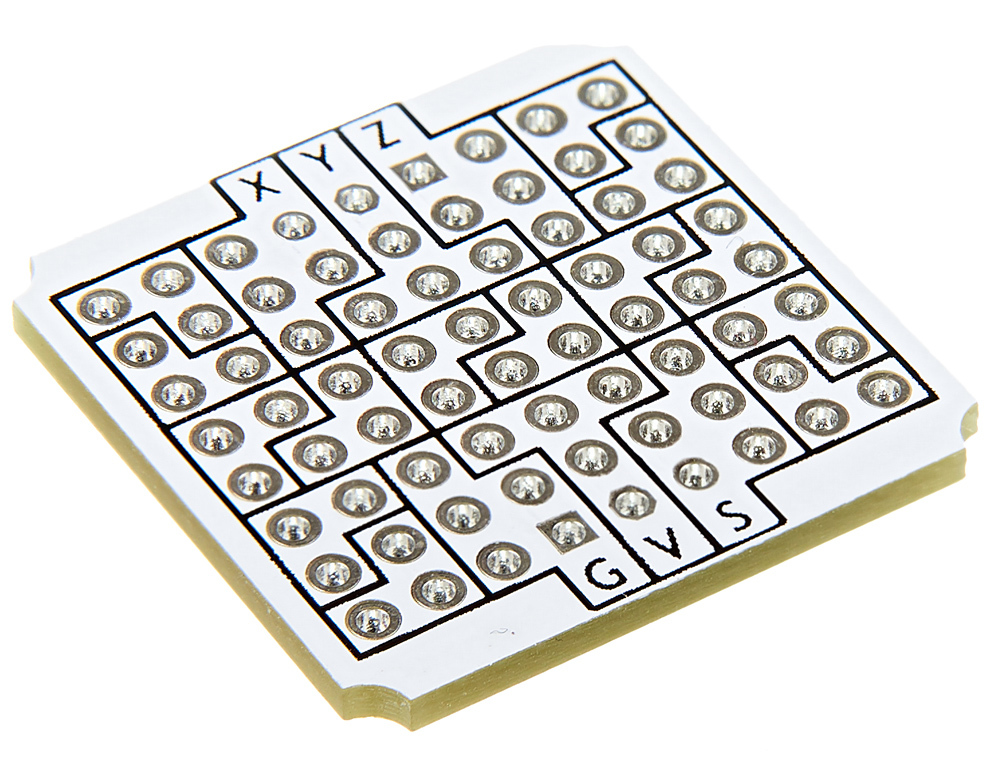

Troyka Protoboard — это одноюнитовый модуль для прототипирования. На плате мы сделали семьдесят два стандартных лужёных отверстия под пайку. Мы объединили их в группы по три и четыре отверстия. Разобраться в схеме коммутации поможет шелкография на модуле.

Расстояние между отверстиями 2,54 мм, а значит у вас не возникнет проблем с установкой стандартных компонентов.

Protoboard имеет стандартные для Troyka-модулей размеры и места для крепления. Он будет органично смотреться рядом с модулями нашего производства.

Принципиальная схема

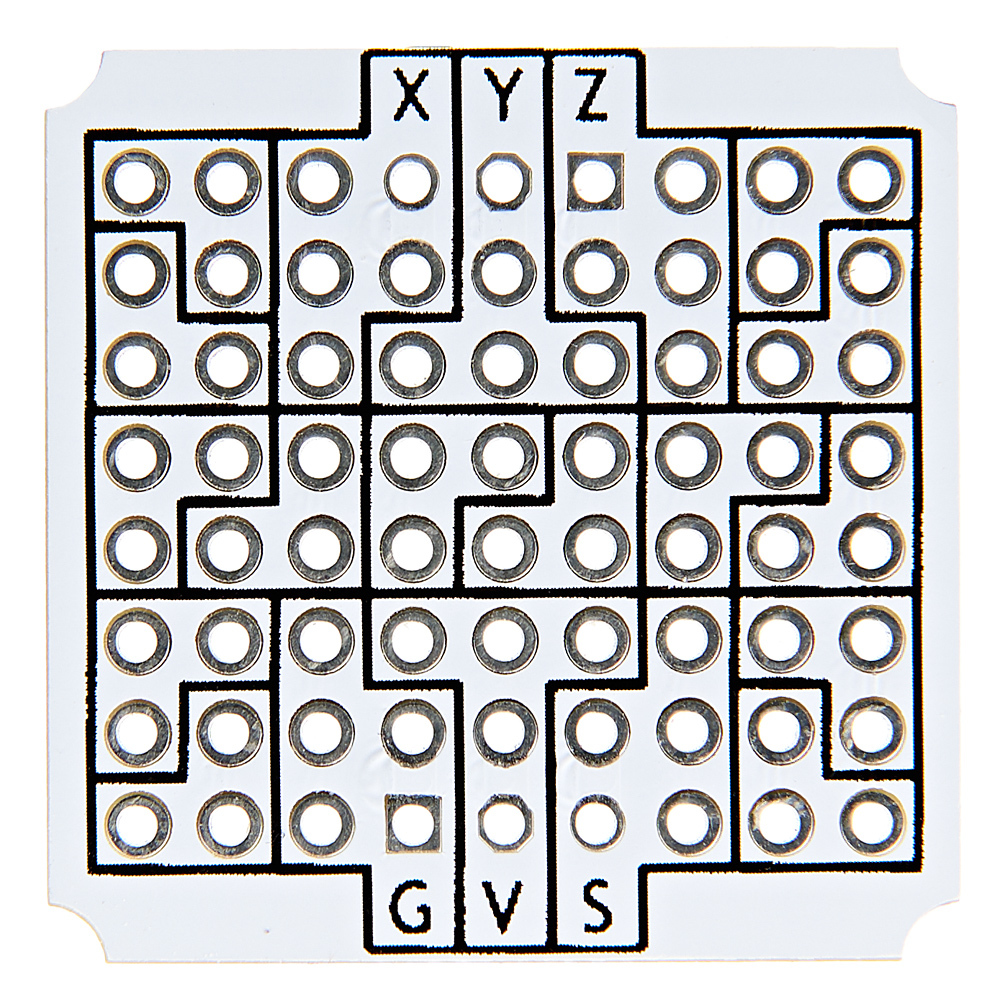

Схема коммутации

Характеристики

  • Габариты: 25,4×25,4 мм
  • Количество точек пайки: 72 (объединены в 20 групп)
