Сенсор тока ACS758

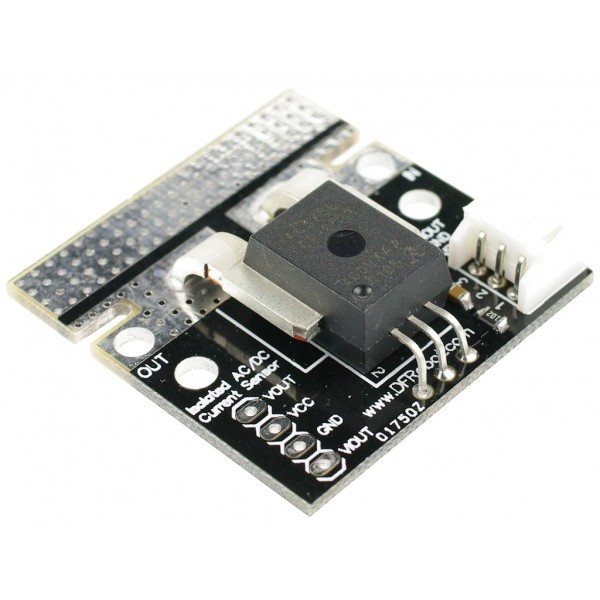

Сенсор выполнен на базе датчика ACS758 и позволяет определять силу протекающего через него тока. Сенсор может быть использован для определения постоянного или переменного тока силой до 50 А.

Проходящий через сенсор ток создаёт магнитное поле, которое и улавливается датчиком. Благодаря крайне низкому (100 мкОм) собственному сопротивлению, потери энергии в замеряемой цепи минимальны. Контур питания датчика и подключённая измеряемая цепь гальванически развязаны, таким образом, они не оказывают нежелательного влияния друг на друга.

Выводом сенсора является аналоговый сигнал, с уровнем напряжения прямо пропорциональным силе тока, с шагом 40 мВ/А. Благодаря этому перевести считанный сигнал в амперы на микроконтроллере крайне просто.

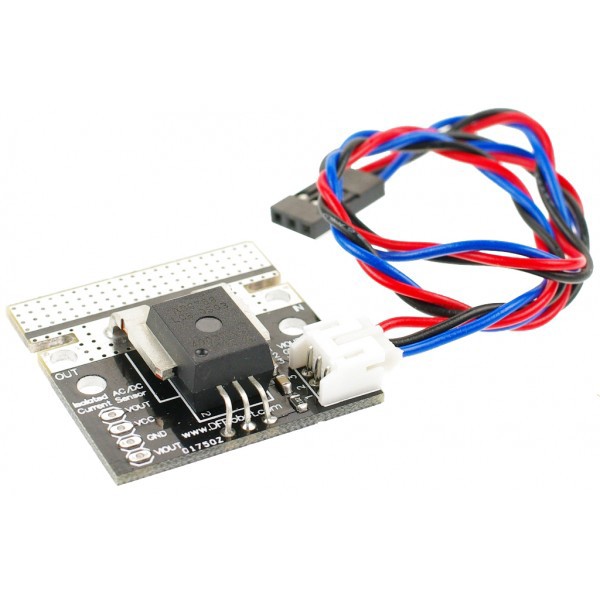

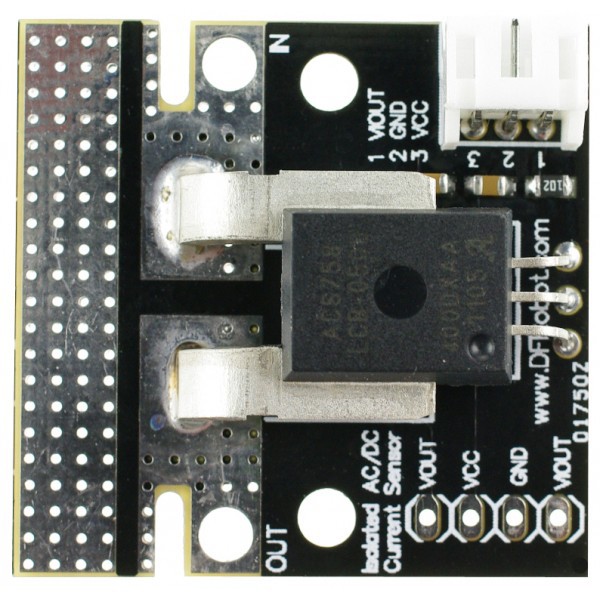

Датчик подключается к управляющей электронике через 3 провода. При подключении к Arduino будет крайне удобно использовать Troyka Shield. Шлейф для подключения включён в комплект.

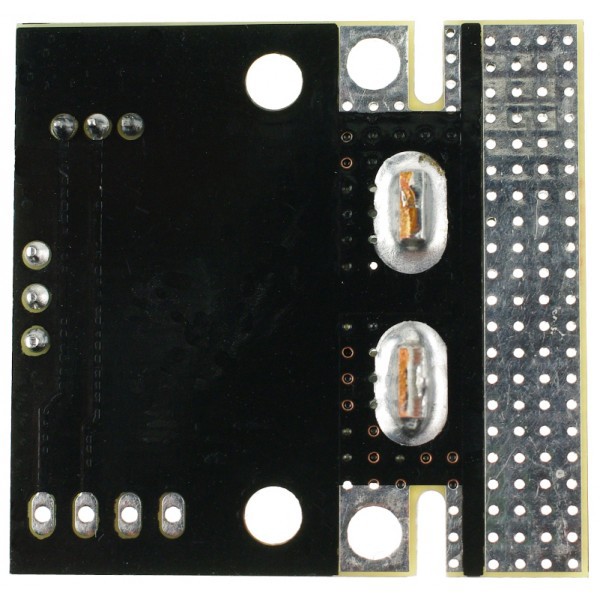

Для включения датчика в контролируемую цепь понадобится установить его в разрыв провода, концы которого понадобится припаять к плате сенсора.

Используйте этот датчик для контроля потребления тока в вашем устройстве: фиксируйте факты блокировки моторов или неожиданное обесточивание системы. О подключении и использовании сенсора можно прочитать на странице производителя.

Характеристики

• Измеряемый ток: переменный или постоянный до 50 А
• Пиковое напряжение: 3 кВ (переменный ток), 500 В (постоянный ток)
• Ширина полосы пропускания: 120 кГц
• Собственное сопротивление: 100 мкОм
• Время реакции на изменение силы тока: 3 мкс
• Напряжение питания датчика: 3–5,5 В
• Чувствительность: 40 мВ/А
• Рабочий диапазон температур: −40…+150 °C
• Габариты: 34×34 мм
