Адаптер PoE

Когда встаёт вопрос о подключении IP-камер, удалённых контроллеров в квест-румах или связку Arduino c Ethernet Shield на антресолях, приходится решать проблему питания. Можно протянуть два провода — для данных и для тока, но лучше передать всё сразу по одной витой паре.

При подключении к стандартной 100 мегабитной сети для передачи данных используются всего четыре жилы витой пары из восьми. Половина проводов в кабеле остаётся незадействованной. Пассивный PoE адаптер передаёт по этим проводам постоянный ток напряжением до 57 Вольт. Питание и данные передаются по сетевому кабелю одновременно.

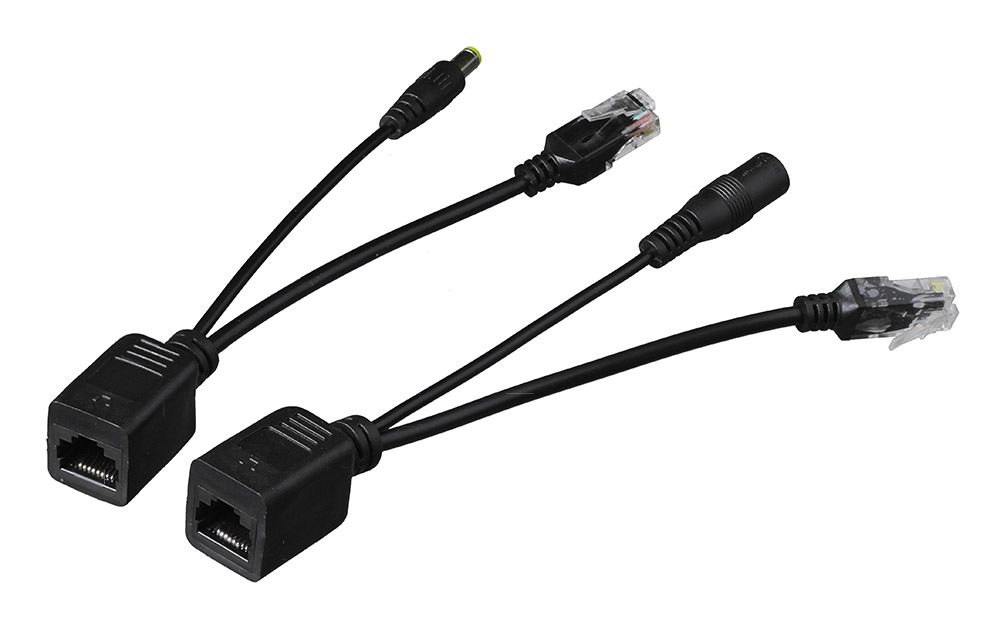

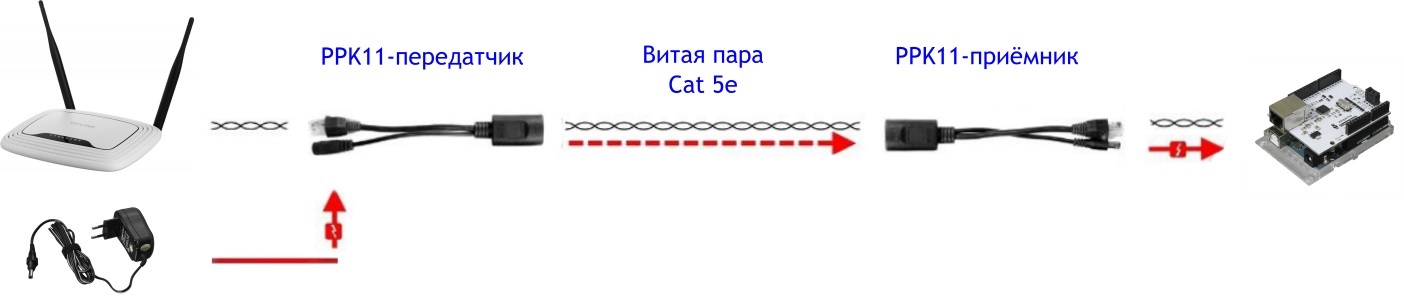

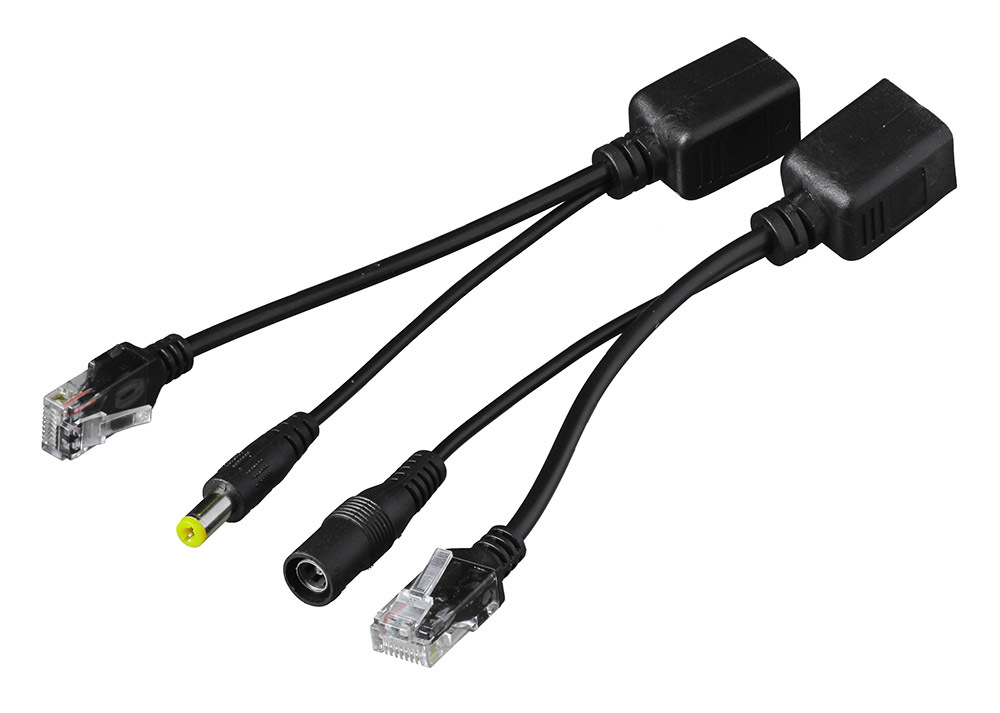

Комплект адаптера состоит из инжектора и сплиттера. К инжектору подключаются источник тока, например регулируемый блок питания, и Ethernet.

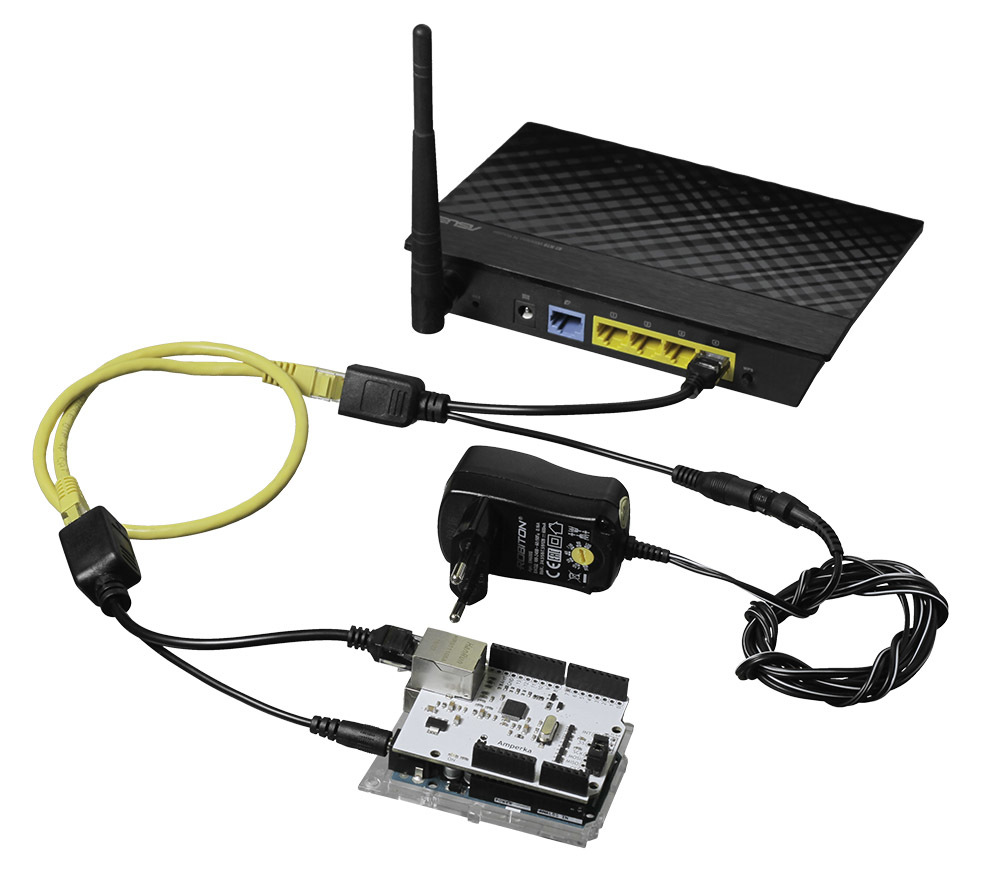

Для подключения нагрузки используется сплиттер. Он выводит питание на стандартный штекер для подключения Arduino, а данные на разъём RJ-45.

Характеристики

  • Скорость передачи данных: до 100 Мбит/с
  • Стандарты Ethernet: IEEE802.3 10Base-T Ethernet, IEEE802.3u 100Base-Tx Fast Ethernet
  • Разъемы передачи данных: LAN RJ-45×2
  • Разъемы питание: 5,5×2,1 мама и папа
  • Входное напряжение: до 57 В постоянного тока
  • Максимальный ток: 1,3 A
  • Выходное напряжение: до 57 В постоянного тока
  • Максимальная длина кабеля: до 100 м
  • Рекомендуемая категория кабеля: Cat 5e
