STM32F746 Discovery

  • AMP-E022
  • Наличными
  • Visa / MasterCard
  • Курьер
  • Самовывоз
6 490
Уже в корзине:

Мигание светодиода больше не кажется интересным проектом? Хотите выжать максимум из микроконтроллера. Воспользуйтесь отладочным комплексом на базе «STM32F746 Discovery» и создайте интерактивный мультимедийный проект.

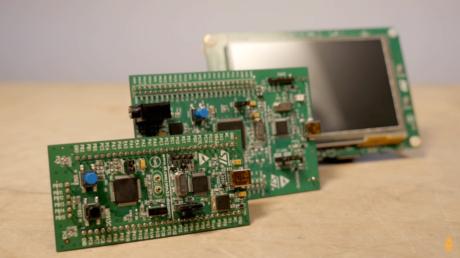

В чём фишка

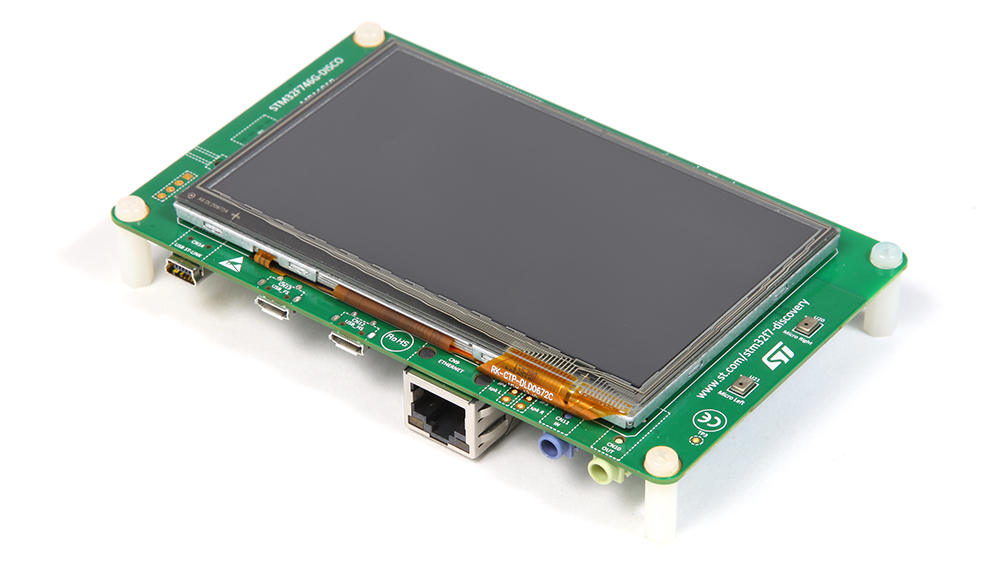

Платформа «STM32F746 Discovery» — позволит создавать мультимедийные приложения с поддержкой аудио, видео, графики, ёмкостного дисплея и высокоскоростного Ethernet-соединения.

В отличие от Arduino на плате нет загрузчика. Платформа программируется через встроенный на борде программатор. Это позволяет упроститить процесс разработки серийных устройств — отладили устройство на макетке, потом прошиваете серийные чипы встроенным программатором.

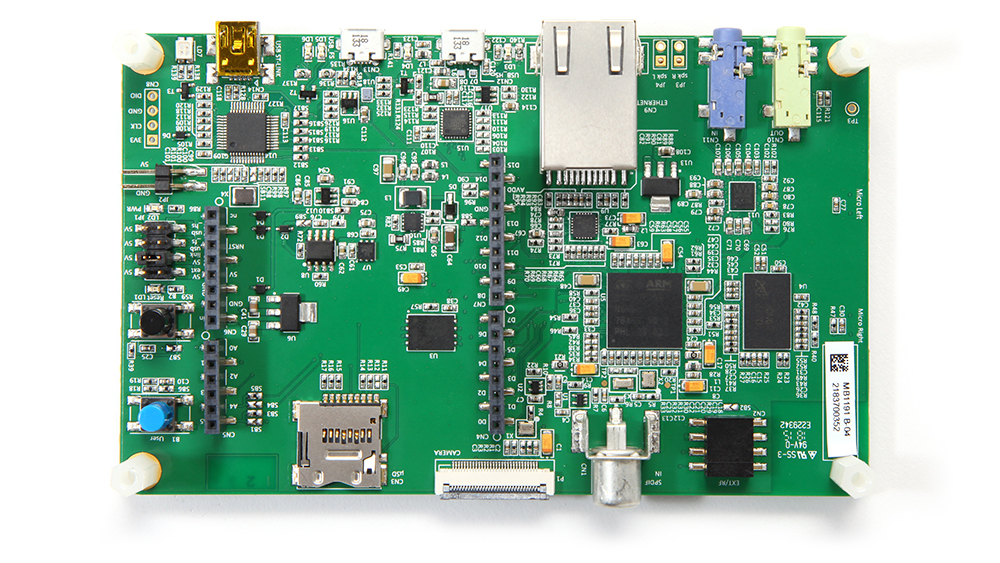

Что на борту

Плата выполнена на 32-битном микроконтроллере STM32F746NGH6 с вычислительным ядром Cortex M7.

На «Discovery» вы найдёте всё необходимое для быстрого и комфортного старта: от разъёма питания до графического дисплея.

Управляющие пины выведены в формфакторе Arduino, что позволяет подключать к «Discovery» платы расширения Arduino Shield.

Логическое напряжение платформы 3,3 вольта. Но все пины толерантны к напряжению 5 вольт — вы можете смело подключать популярные датчики к микроконтроллеру.

Программирование

Отладочный комплекс на «Discovery» подойдёт как бородатому электронщику, так и юному «Ардуинщику». Платформу можно программировать в популярных средах разработки:

А для работы с дисплеем воспользуйтесь софтом TouchGFX.

Характеристики

Особенности платы

  • Микроконтроллер: STM32F746NGH6 c 32-битный ARM Cortex M7
  • Корпус: BGA216
  • Тактовая частота: 216 МГц
  • Объём Flash-памяти: 1 МБ
  • Объём SRAM-памяти: 320 КБ
  • Портов ввода-вывода всего: 168
  • Портов толерантных к 5 В: 166
  • АЦП: 3× 12 битный на 24 канала
  • ЦАП: 2× 12 битный
  • Таймеры ШИМ: 18
  • Аппаратные интерфейсы: 6× SPI, 4× I²C, 4× UART, 2× CAN, 1× SPDIFRX
  • LCD параллельный интерфейс 8080/6800
  • Номинальное рабочее напряжение: 3,3 В
  • Максимальный ток с пина или на пин: 25 мА

Особенности платы

  • Встроенный внутрисхемный отладчик/программатор ST-LINK/V2-1
  • 4.3” дюймовый ёмкостной цветной LCD-TFT дисплей с разрешением 480×272
  • Разъем для подключения камеры «STM32F4DIS-CAM»
  • Разъем Audio Line In и Line Out;
  • Два MEMS микрофона «MP34DT01-M»
  • SPDIF RCA вход
  • Четыре светодиода: два индикаторных и два пользовательских
  • Две кнопки: сброс программы и пользовательская
  • Quad-SPI Flash память «N25Q128A13EF840E» на 128 Мбит
  • SDRAM память «MT48LC4M32B2B5-6A» на 128 Мбит (доступно 64 Мбит)
  • Слот для MicroSD карты
  • Разъем для подключения RF-EEPROM
  • Разъем Ethernet совместимый с IEEE-802.3-2002
  • USB OTG HS с разъемом Micro-AB
  • USB OTG FS с разъемом Micro-AB
  • Контактные колодки для подключения Arduino Shield’ов
  • Регулятор напряжения с выходом 3,3 вольта и током до 500 мА
  • Пять способов питания платформы: ST-LINK/ V2-1, USB FS, USB HS, VIN от разъема Arduino и внешний источник питания 5В
  • Габариты: 130×80 мм
