Bluetooth Low Energy (Troyka-модуль)

  • AMP-B117
  • Наличными
  • Visa / MasterCard
  • Курьер
  • Самовывоз
990
Уже в корзине:

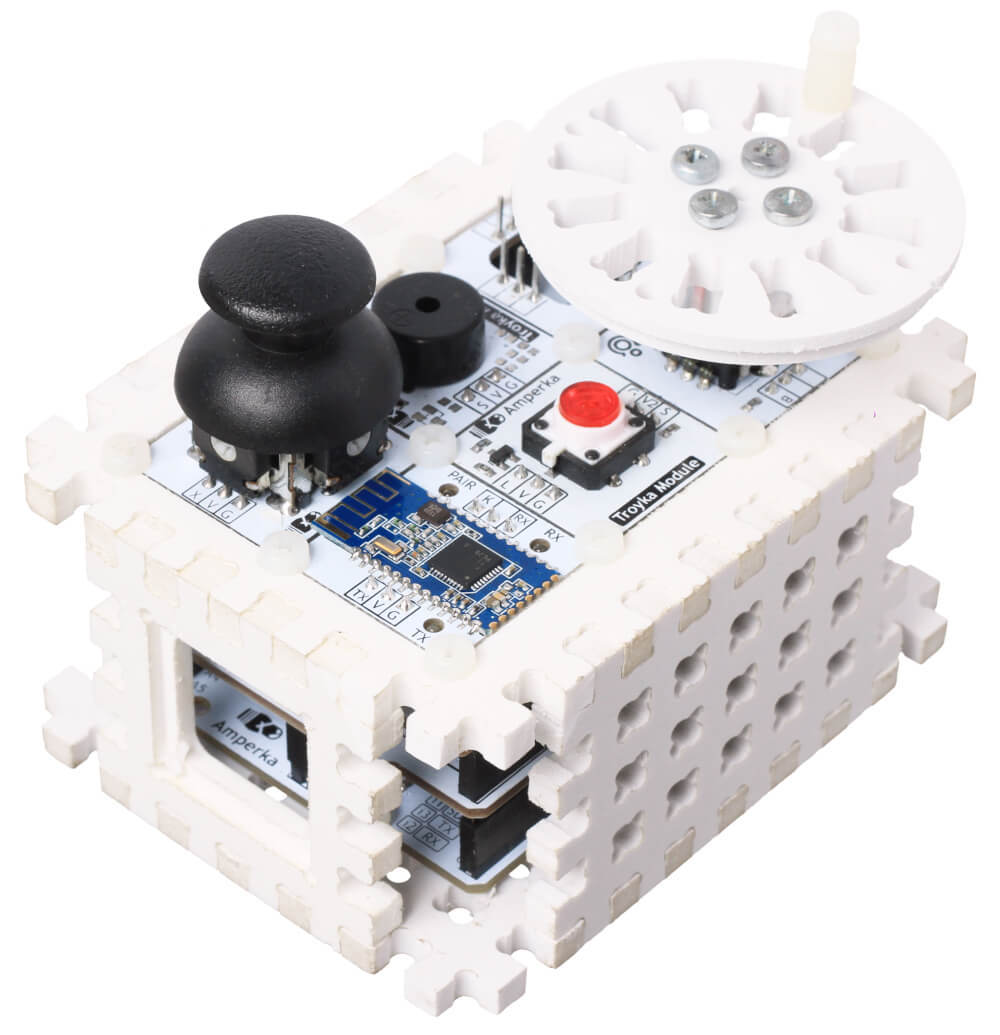

Подружите мобильного робота со смартфоном под Android или iOS. Соберите сеть Bluetooth устройств для работы с удалёнными датчиками и сенсорами. Благодаря спецификации Web Bluetooth API управлять устройствами из окна браузера.

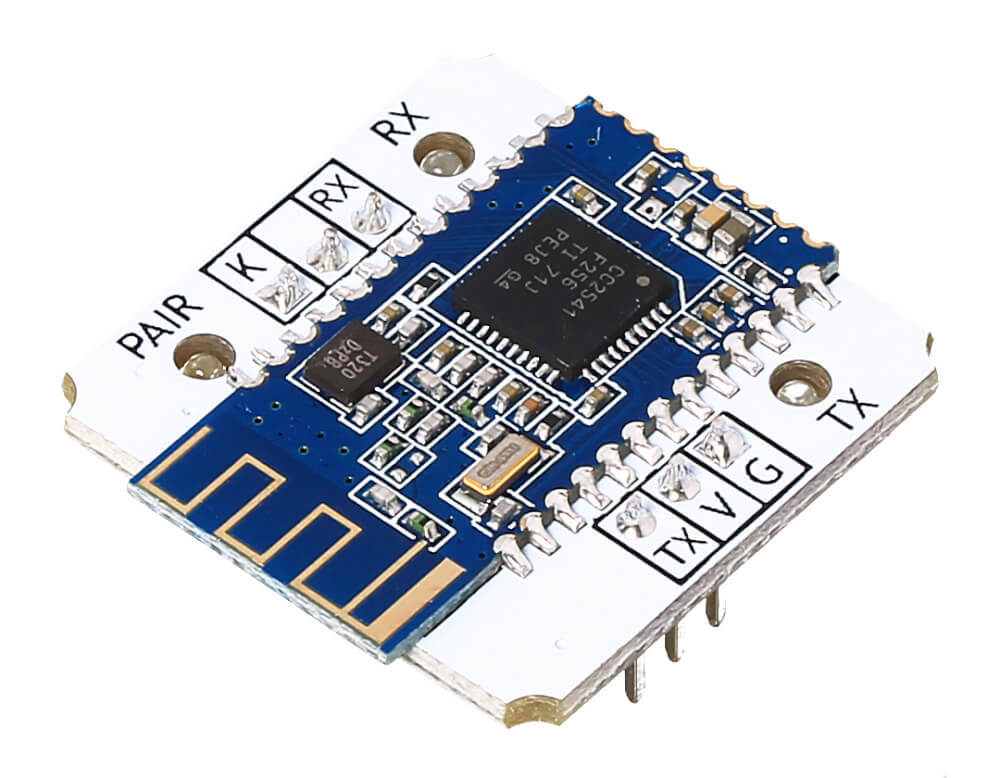

Сердце платформы — Bluetooth модуль HM-10 c чипом CC4051 от компании Texas Instruments.

Модуль выполнен по технологии BLE (Bluetooth low energy — Bluetooth с низким энергопотреблением), которая значительно продлевает срок работы портативных устройств между перезарядками.

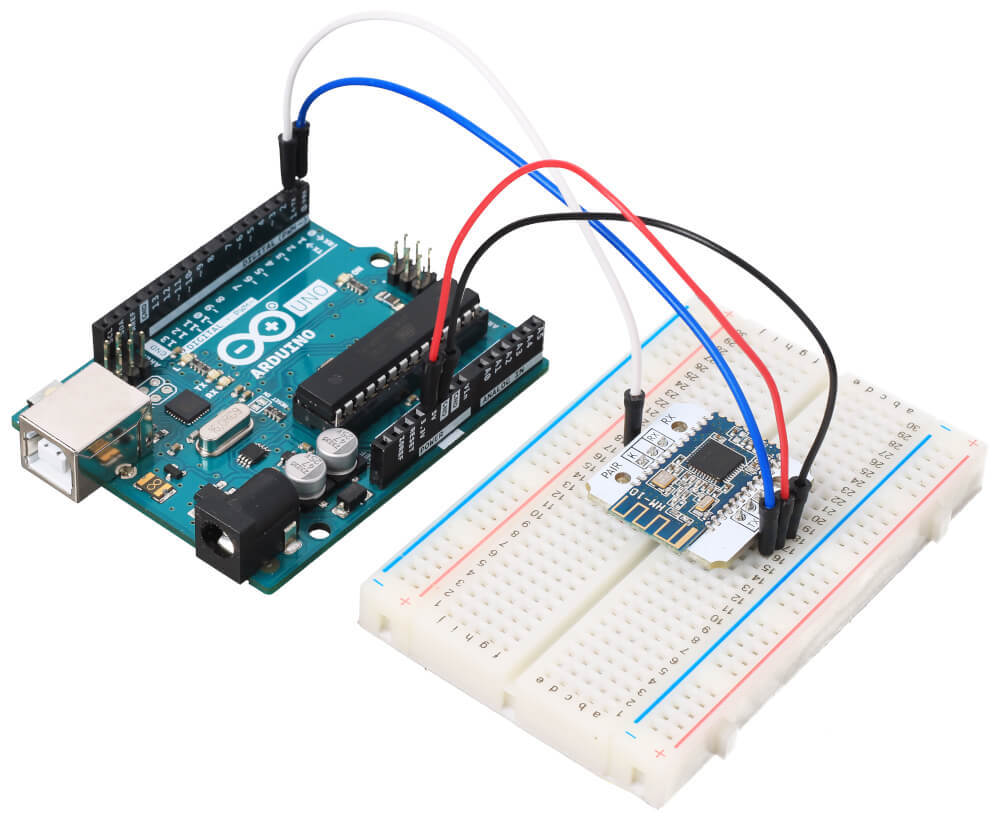

Подключение

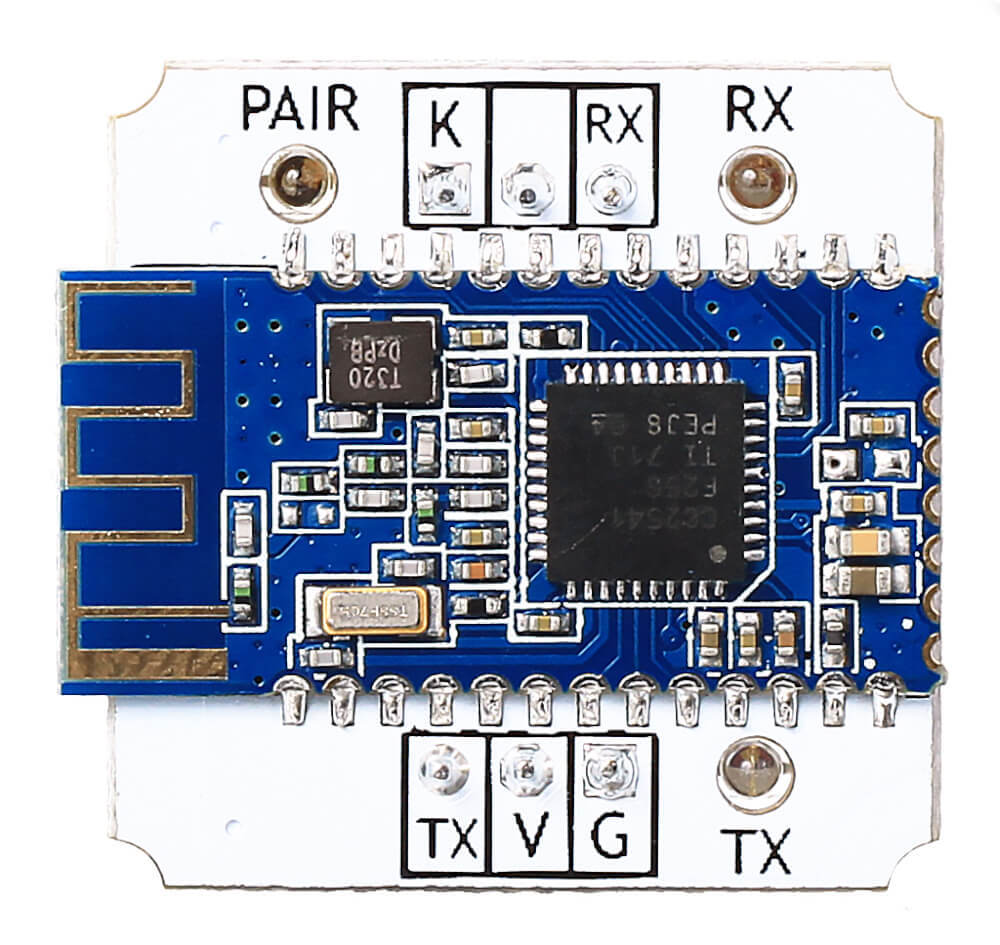

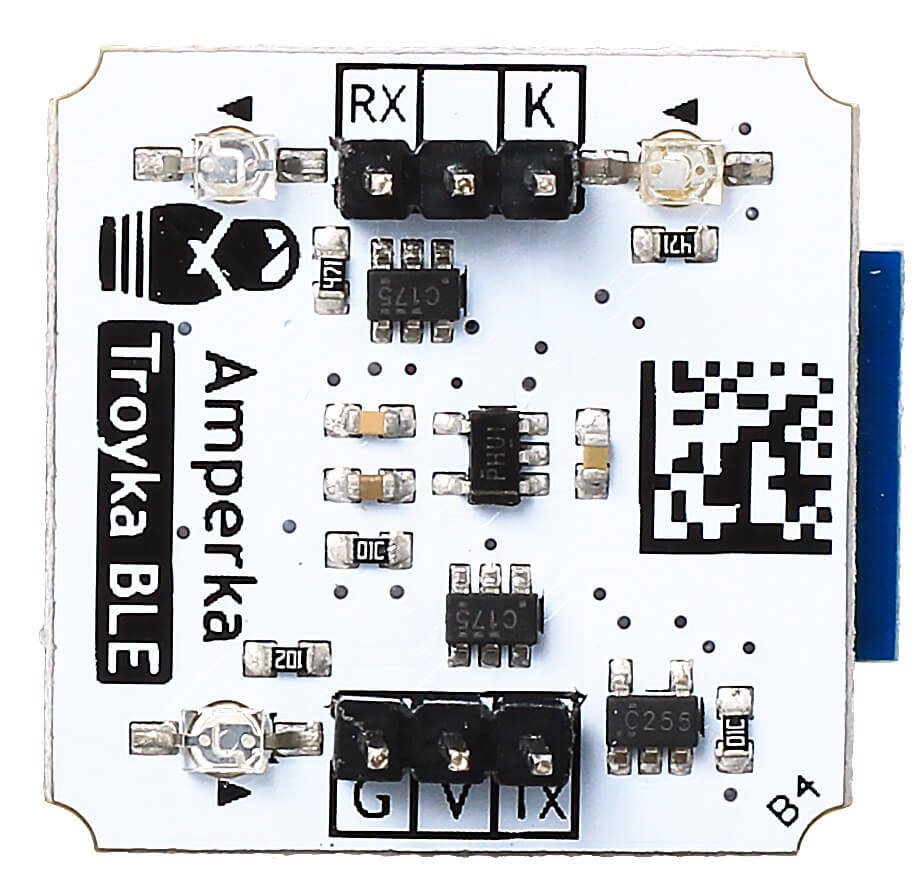

На модуле выведено две пары Troyka-контактов.

Нижняя группа

  • Питание (V) — соедините с рабочим напряжением микроконтроллера.
  • Земля (G) — Соедините с пином GND микроконтроллера.
  • Сигналый (TX) — цифровой выход модуля. Используется для передачи данных из Bluetooth в микроконтроллер. Подключите к пину RX управляющей платы.

Верхняя группа

  • Сигнальный (RX) — цифровой вход модуля. Используется для приёма данных из микроконтроллера в Bluetooth. Подключите к пину TX управляющей платы.
  • Сигнальный (K) — пин управления BLE-модулем. Подключите к сигнальному пину управляющей платы.

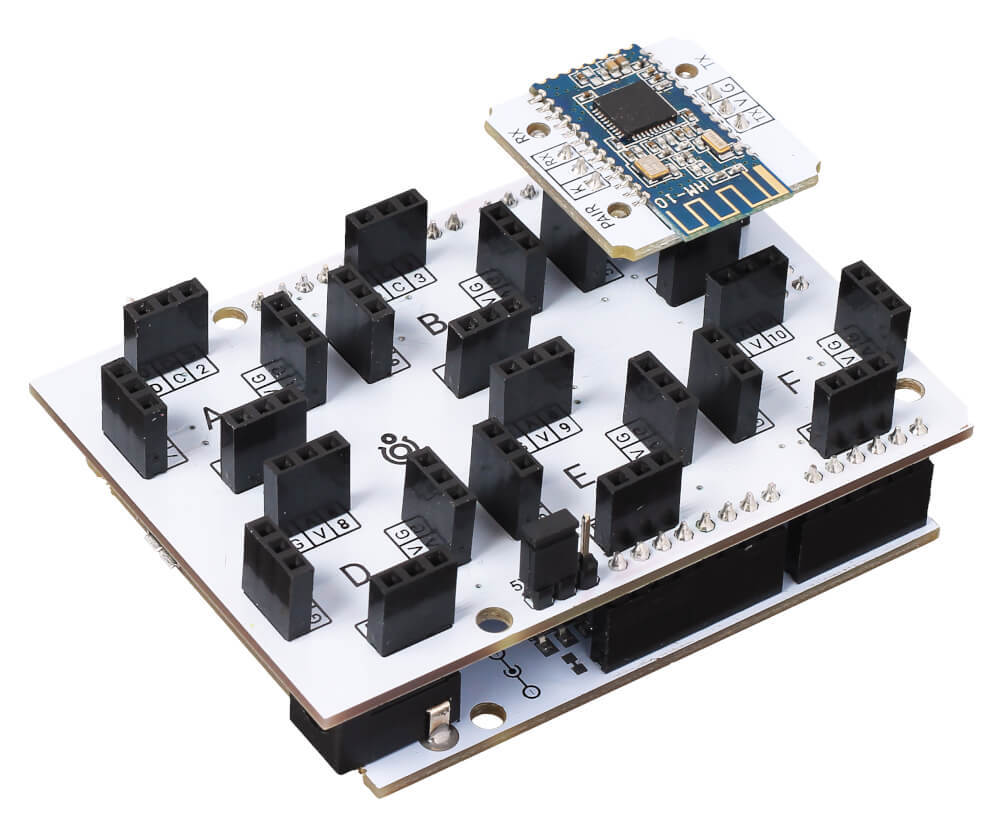

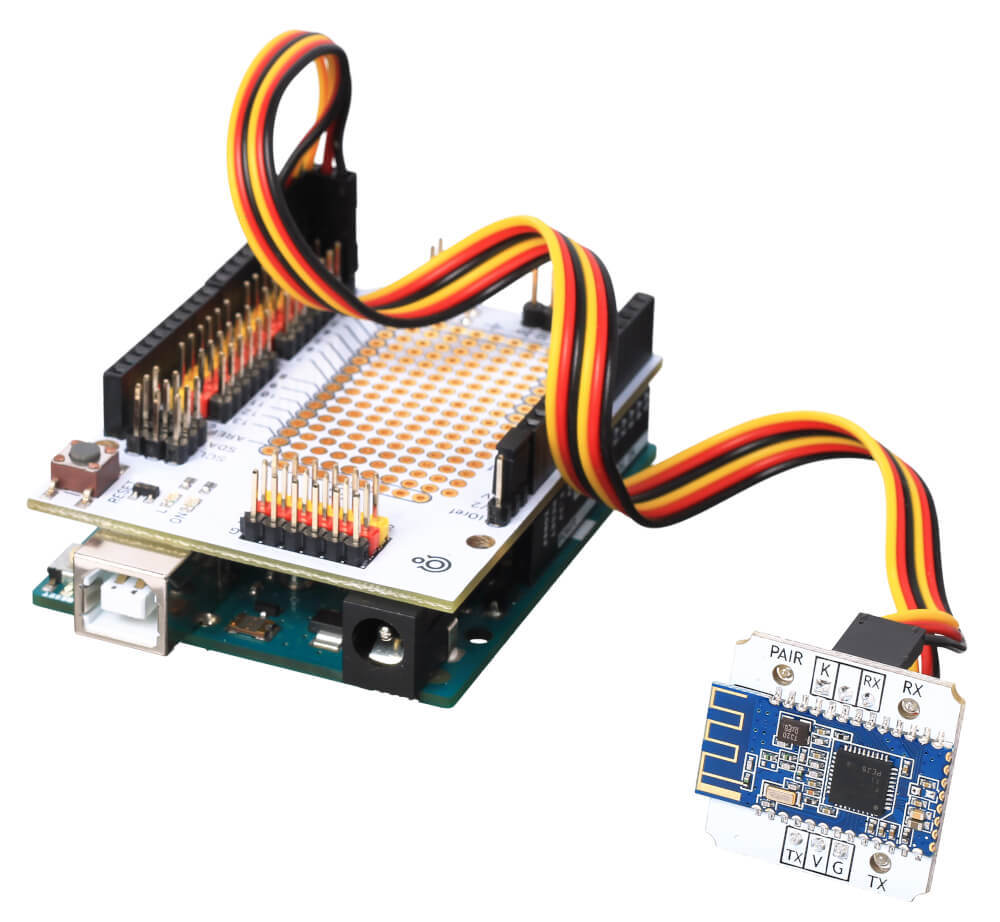

При подключении к платформам Arduino и Iskra JS используйте плату расширения Troyka Shield. А с Troyka Slot Shield забудьте о проводах вовсе.

Программирование

Для управляющих платформ модуль выглядит как «прозрачный» последовательный интерфейс.

Настройки по умолчанию
Имя устройства HMSoft
Пароль для подключения 000000
Скорость передачи данных 9600 бод
бит чётности N
количество бит данных 8
количество стоповых бит 1
возврат каретки «\r» нет
новая строка «\n» нет

Для начала работы необходимо настроить BLE-модуль в режиме AT-команд. После чего — сопряжатся с другими Bluetooth-девайсами.

Bluetooth работает в двух режимах:

  • Slave — модуль ожидает подключения с других Bluetooth-устройств. Например другого BLE или телефона.
  • Master — модуль сам инициирует подключение к выбраному Bluetooth-девайсу.

Подробности читайте в руководстве на Амперка Вики.

Комплектация

  • 1× плата BLE
  • 2× трёхпроводных шлейфа

Характеристики

  • Модуль: HM-10 с чипом CC2541
  • Версия Bluetooth: 4.0
  • Рабочая частота: 2.4 ГГц ISM
  • RF мощность: -23 dbm, -6 dbm, 0 dbm, 6 dbm
  • Радиус действия: до 10 метров
  • Выходной интерфейс: UART
  • Напряжение питания: 3,3–5 В
  • Потребляемый ток: в активном режиме до 10 мА / в спящем режиме: до 200 мкА
  • Габариты: 25,4×25,4 мм
