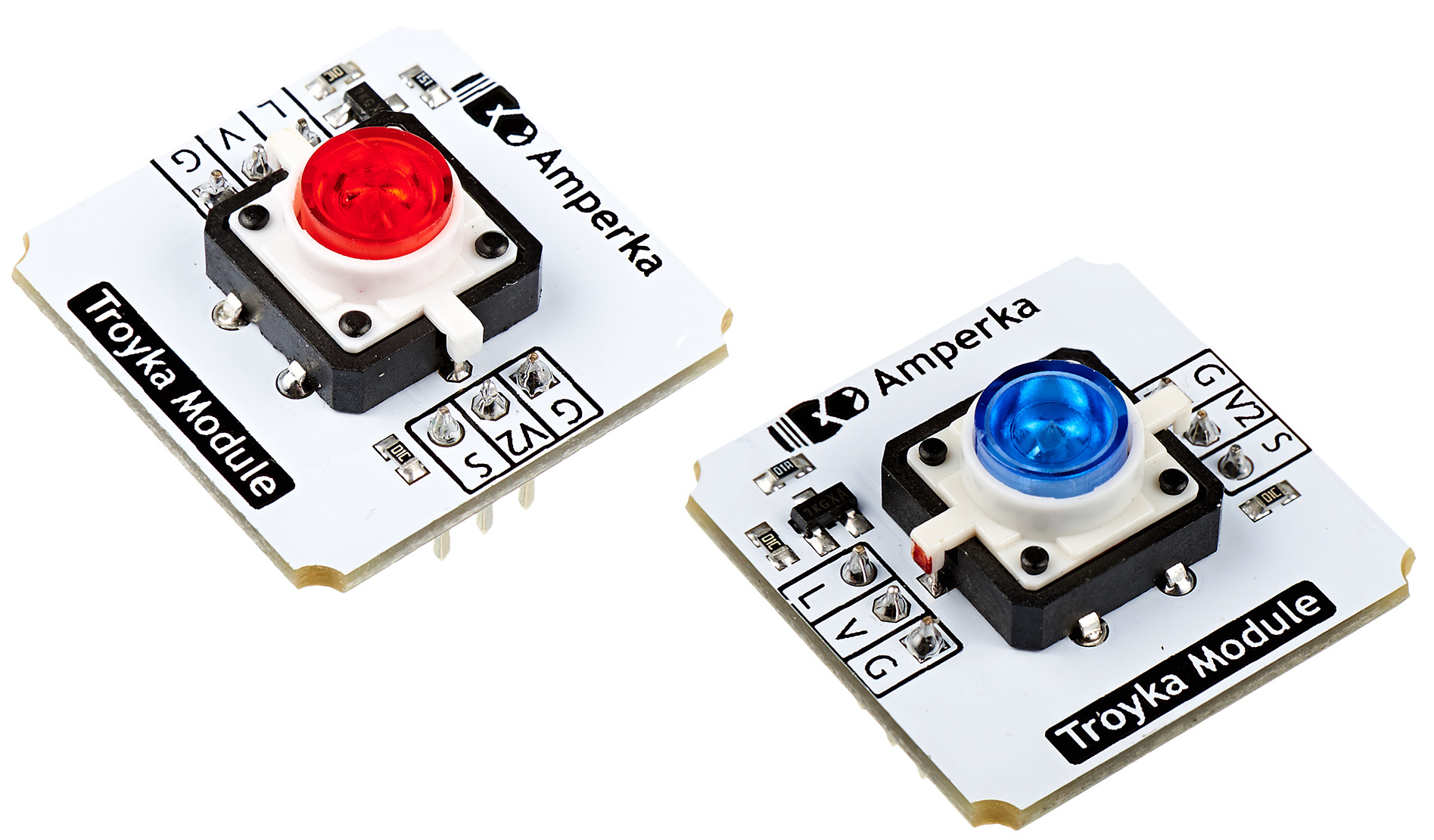

Кнопка со светодиодом (Troyka-модуль)

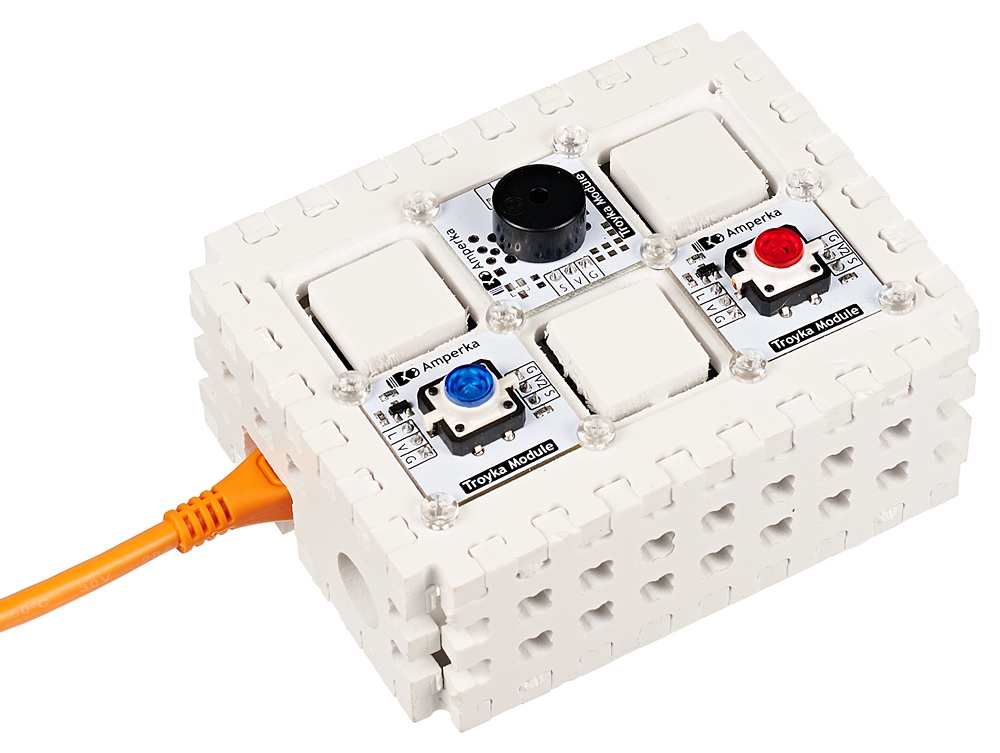

Для компактных проектов и управляющих панелей мы собрали в одном модуле тактовую кнопку и светодиодный индикатор.

Показать состояние устройства, подтвердить нажатие на кнопку и создать интерактивный интерфейс — всё это позволяет одноюнитовый Troyka-модуль.

Пока кнопка не зажата, датчик отдаёт логическую единицу; когда кнопка зажата — логический ноль. Светодиодный индикатор полностью независим — у него свои линии питания и программное управление.

Подключение

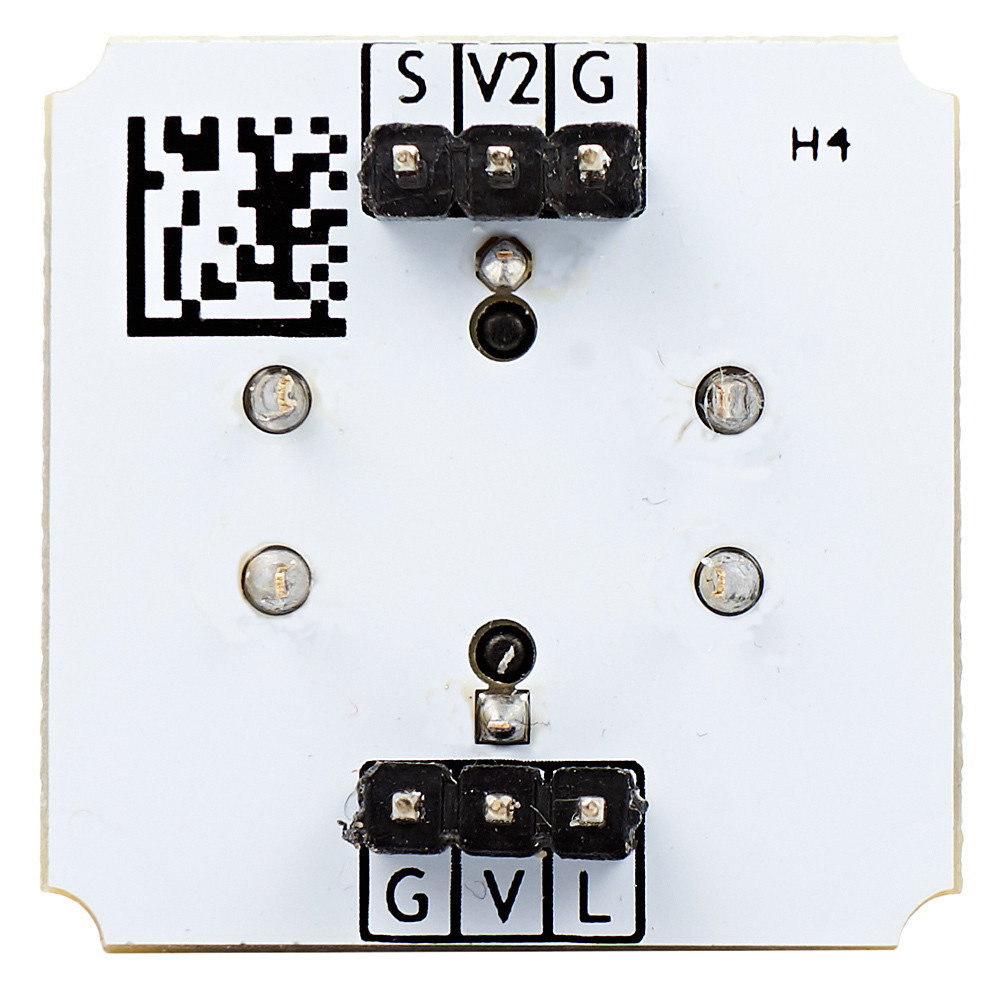

Датчик подключается к управляющей электронике через два трёхпроводных шлейфа.

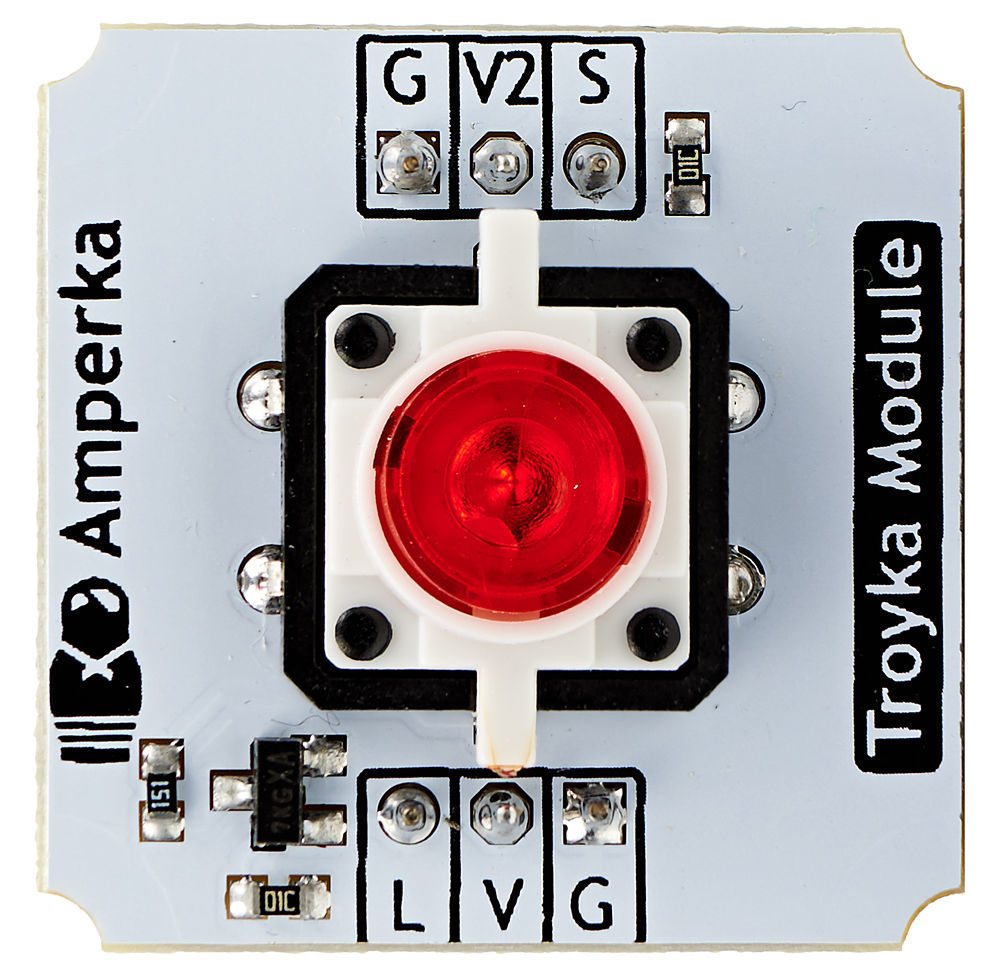

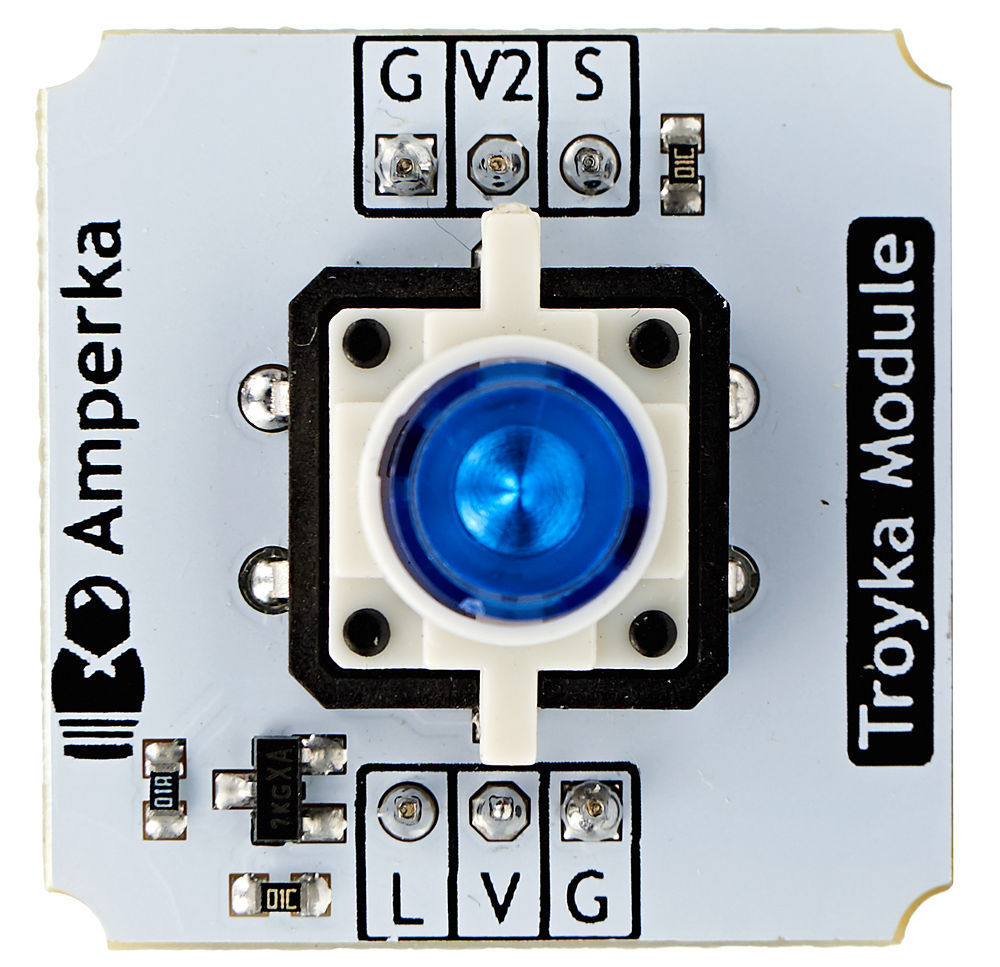

Верхняя группа контактов предназначена для работы с кнопкой:

  • контакт G подключается к земле
  • контакт V2 — к контакту питания 3.3 — 5 В
  • контакт S — к соответствующему цифровому пину

Нижняя группа контактов управляет светодиодом:

  • контакт L подключается к управляющему пину
  • контакт V — к контакту питания 3.3 — 5 В
  • контакт G — к земле

При подключении к Arduino будет удобно использовать Troyka Shield, а со Slot Shield не понадобятся даже провода.

Комплектация

Характеристики

  • Максимальный ток при напряжении питания 5 В: 50 мА
  • Напряжение питания: 3–5 В
  • Ресурс: 100000 нажатий
  • Габариты: 25×25 мм
