Монохромная LED матрица 8×8 (Troyka-модуль)

Гаджеты должны быть интерактивными. Если вам мало горстки светодиодов, а ЖК-экран не лезет в корпус, подойдёт одноюнитовая LED матрица.

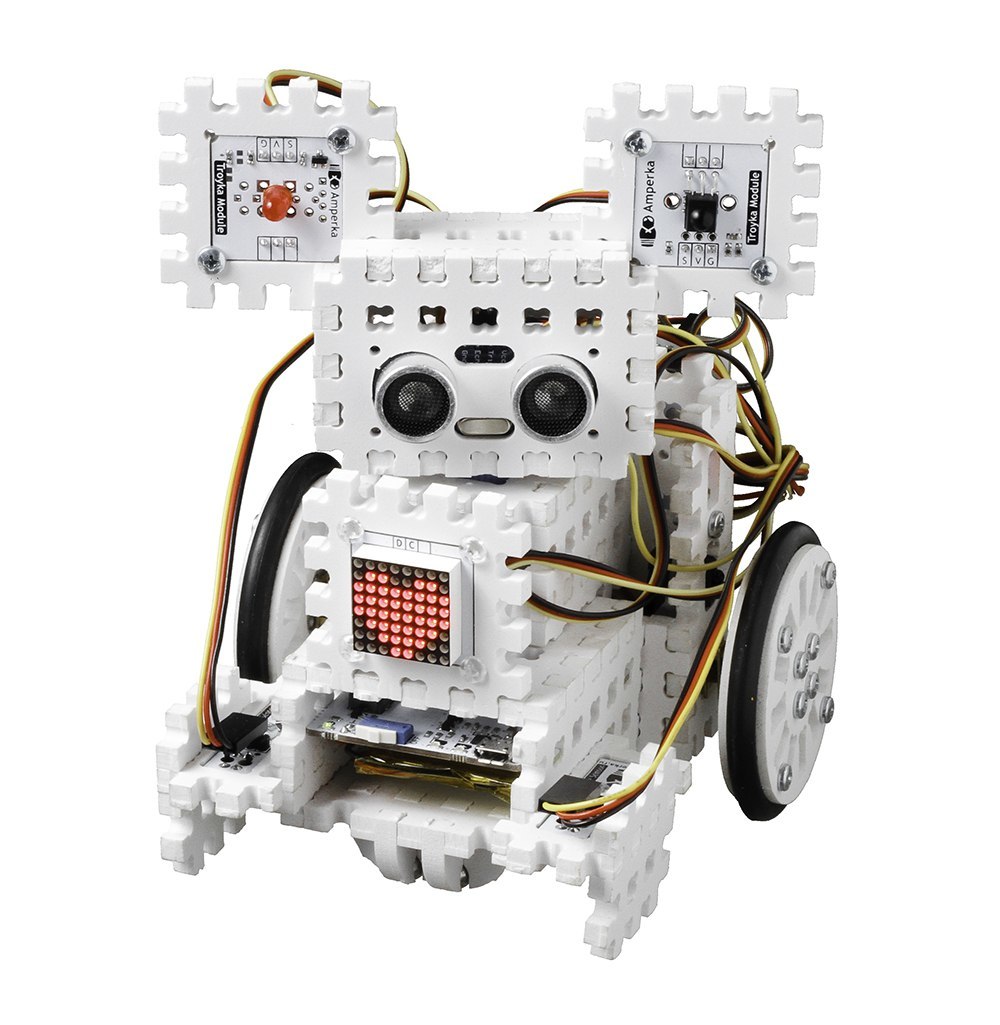

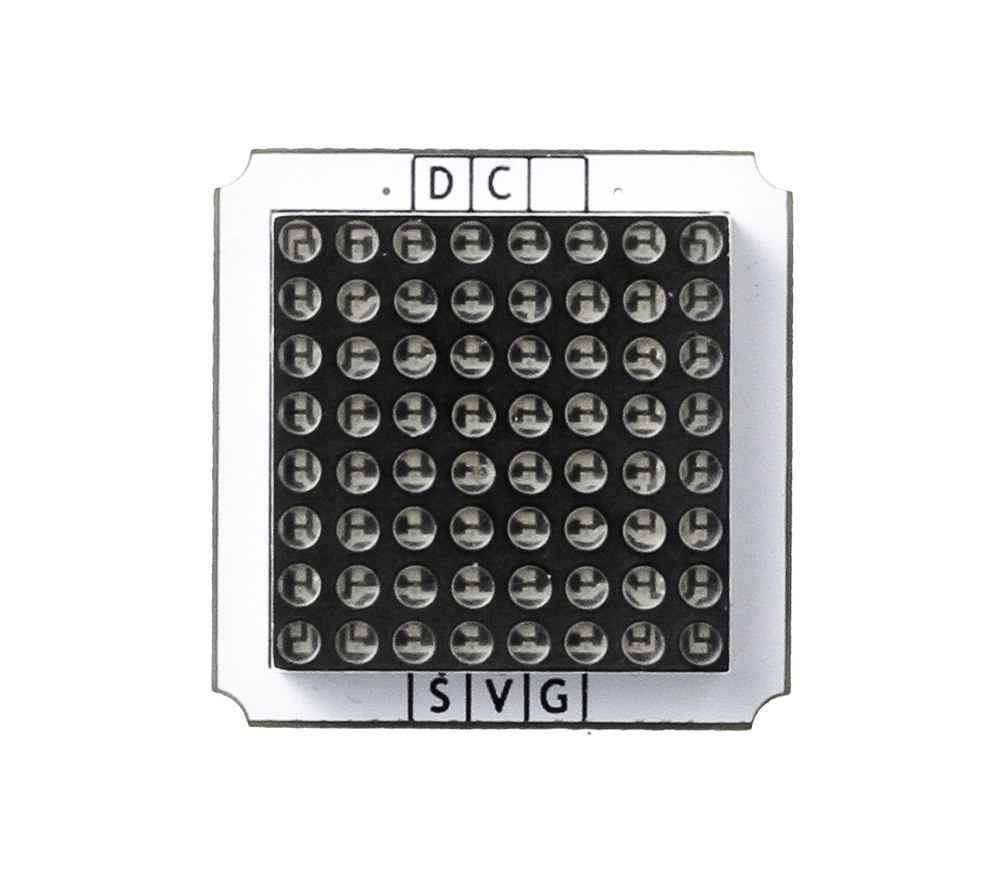

На дюймовом модуле поместилась сборка из 64 красных светодиодов. Светодиоды управляются независимо — на матрице можно выводить строчные и прописные буквы, цифры, символы и произвольные рисунки. Скорость обновления достаточна для создания простой анимации и вывода восьмиполосного эквалайзера.

Яркость светодиодов изменяется дискретно. Вы можете программно выбрать один из шестнадцати предустановленных уровней. Это поможет оптимизировать потребление энергии, а значит и время работы автономного гаджета.

Подключение

Модуль подключается к управляющей электронике пятью проводами. Два трёхпроводных шлейфа включёны в комплект поставки.

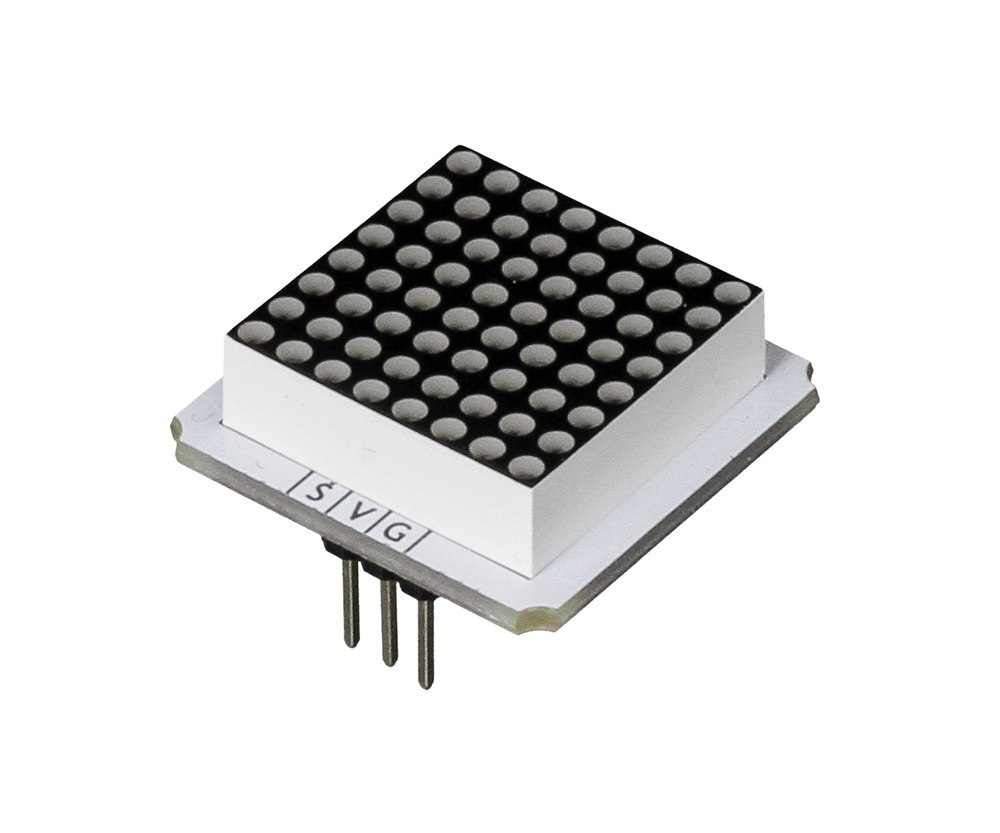

Нижняя группа пинов используется для подключения модуля к питанию и передаче аналогового сигнала в режиме эквалайзера:

  • сигнальный (S) — подключите к аналоговому выходу микроконтроллера или аудиомодуля (например, датчика шума или аудиовхода 3,5 мм);
  • питание (V) — питание линии;
  • земля (G) — земля линии.

Светодиодный модуль имеет на борту буфер преобразования логических уровней. Это позволяет модулю работать как с сигналами на уровне 5 вольт, так и на уровне в 3,3 вольта.

Верхняя группа пинов используется для обмена информацией с управляющей платой по протоколу I²C:

  • пин D — пин передачи данных. Подключите к пину SDA микроконтроллера;
  • пин C — пин линии тактирования шины I²C. Подключите к пину SCL.

При подключении к Arduino удобно использовать Troyka Shield. Возьмите Troyka Slot Shield и избавьтесь от проводов.

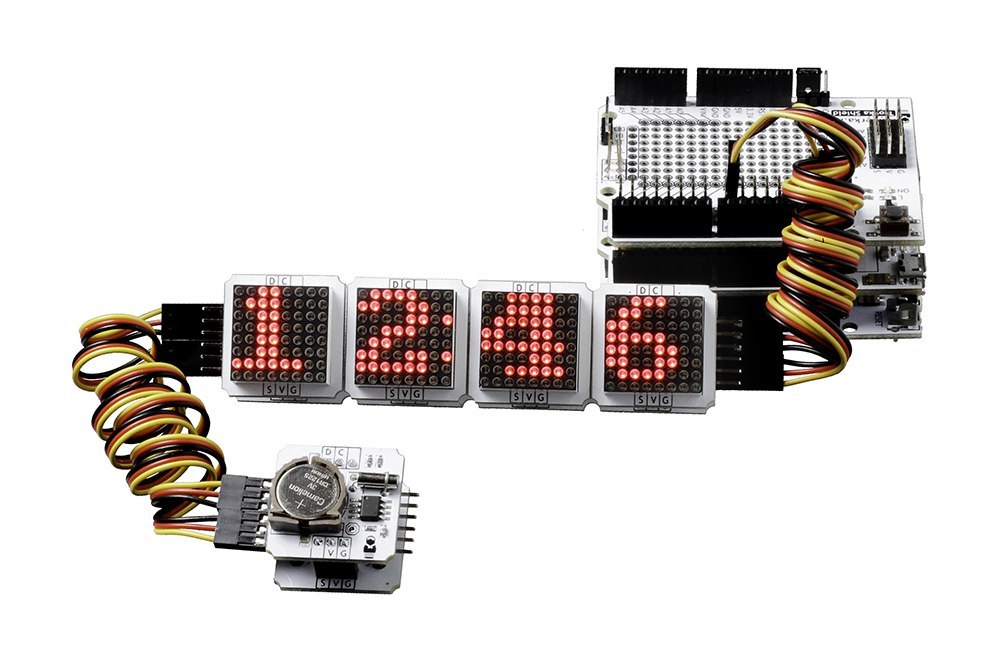

Вы можете подключить до четырёх LED модулей к одной шине I²C. Для этого понадобится изменить адреса на трёх из них.

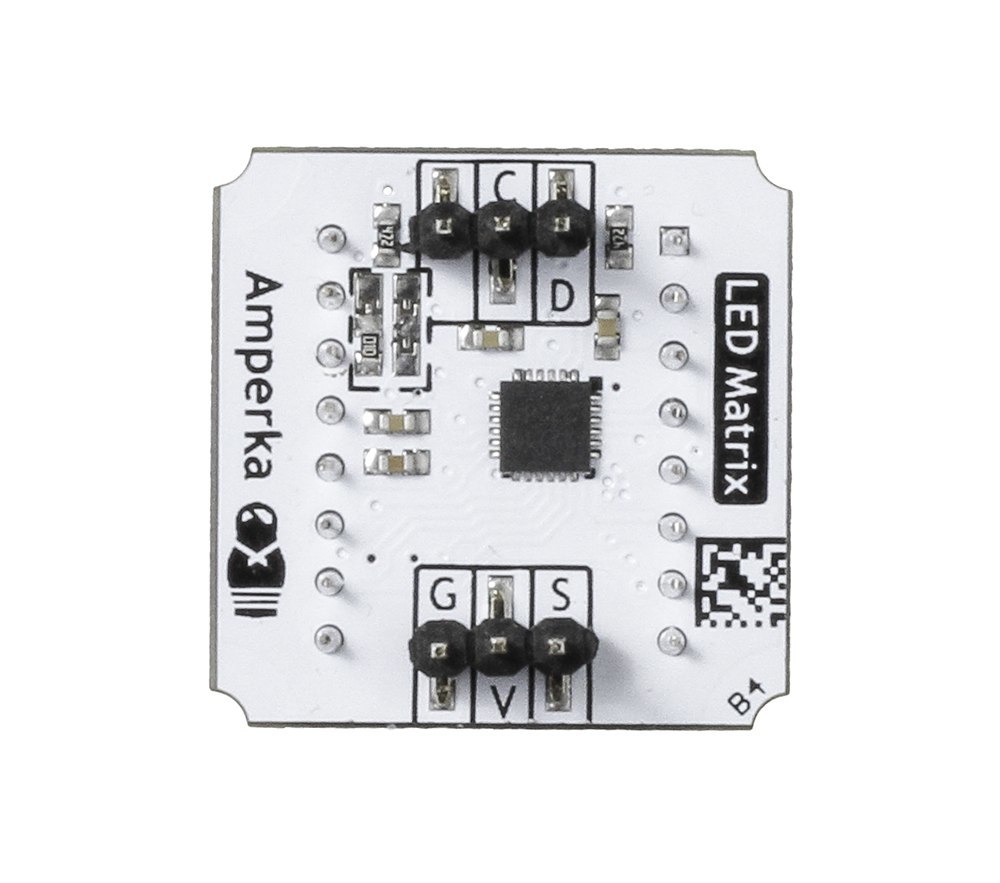

Адрес задаётся комбинацией замкнутых и разомкнутых контактов на обратной стороне модуля. Из коробки все они не распаяны. Для замыкания контакта капните немного припоя на нужную перемычку. Как это сделать — подробно описано на странице с технической документацией.

Комплектация

  • 1× Плата-модуль
  • 2× Трёхпроводной шлейф

Характеристики

  • Контроллер матрицы: IS31FL3728
  • Светодиодная матрица: 788BS
  • Количество светодиодов: 64
  • Рабочее напряжение: 3,3–5 В
  • Потребляемый ток: до 2 А
  • Габариты: 25,4×25,4 мм
  • Протокол: I²C
