AC/DC (Zelo-модуль)

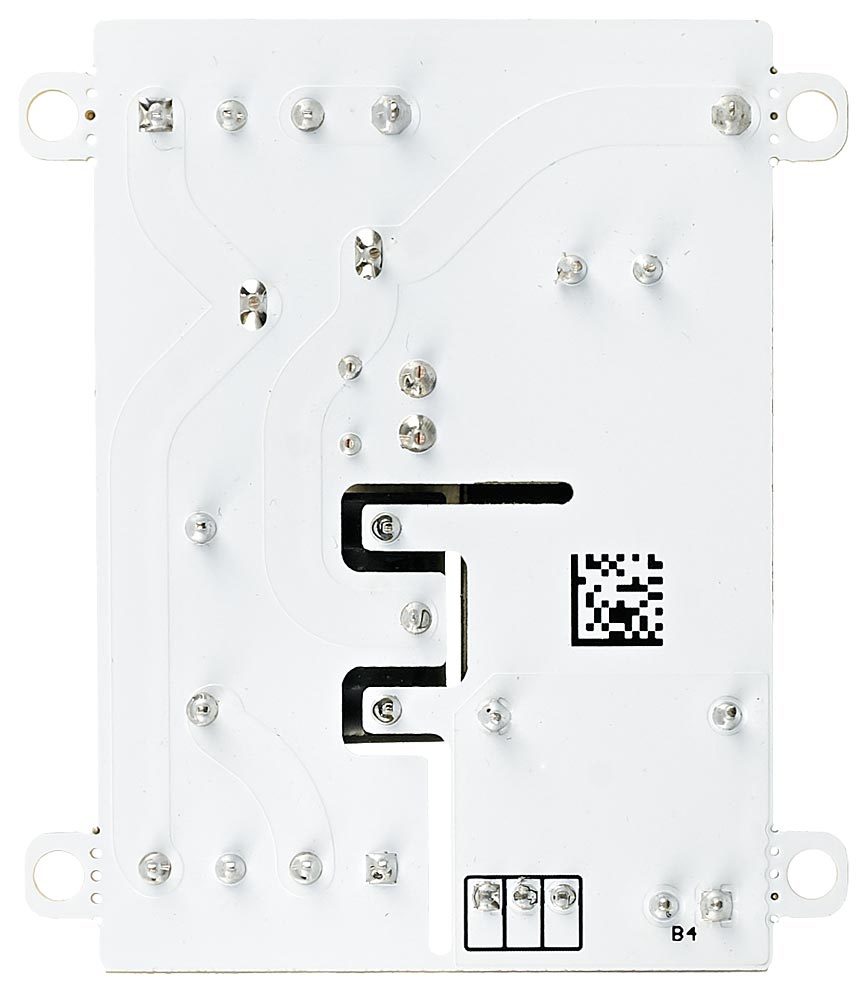

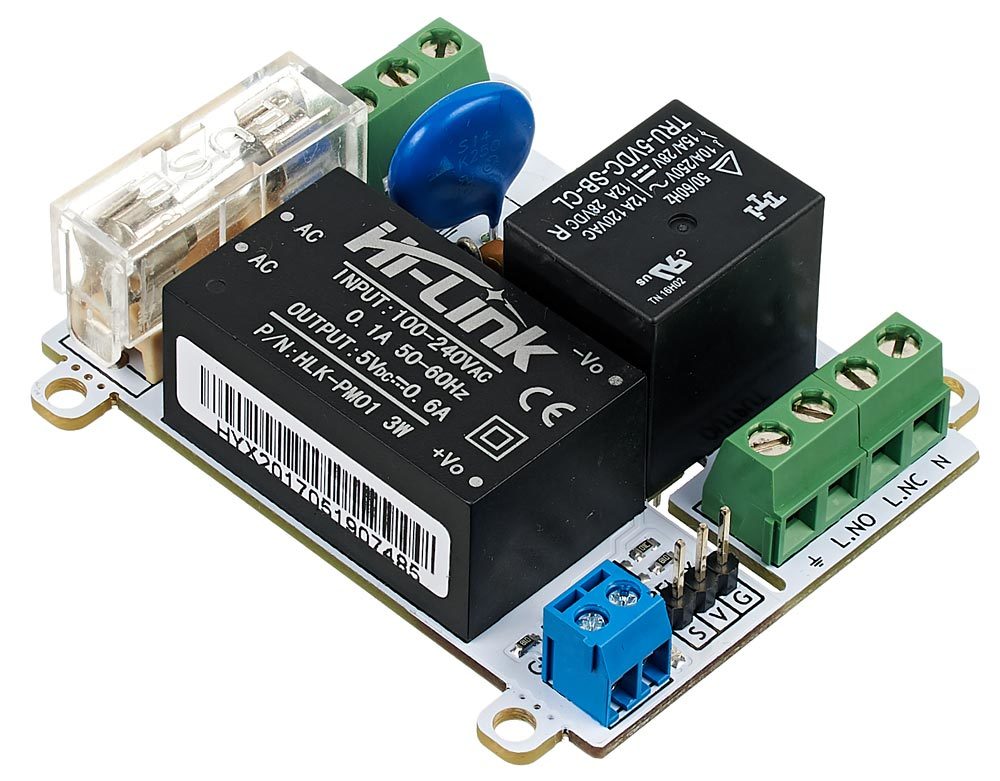

Модуль объединяет сразу два устройства — электромеханическое реле и импульсный преобразователь питания. Это позволяет коммутировать электрические цепи с силой тока до 10 Ампер и питать управляющую плату от обычной розетки.

AC/DC модуль легко установить в разрыв электрической цепи. С одной стороны платы размещены контакты для подключения к бытовой электросети 220 В, с другой — контакты для подключения микроконтроллера и выходы реле.

Модуль крепится с помощью ушек под винты М3. Если ушки не нужны — их легко откусить бокорезами или кусачками.

Блок питания

На борту модуля размещён стабилизированный импульсный блок питания. Он преобразует переменный ток в постоянный. Напряжение на выходе блока всегда равно 5 В, независимо от подключённой нагрузки. Модуль подойдёт для питания микроконтроллеров Arduino, Iskra или Raspberry Pi.

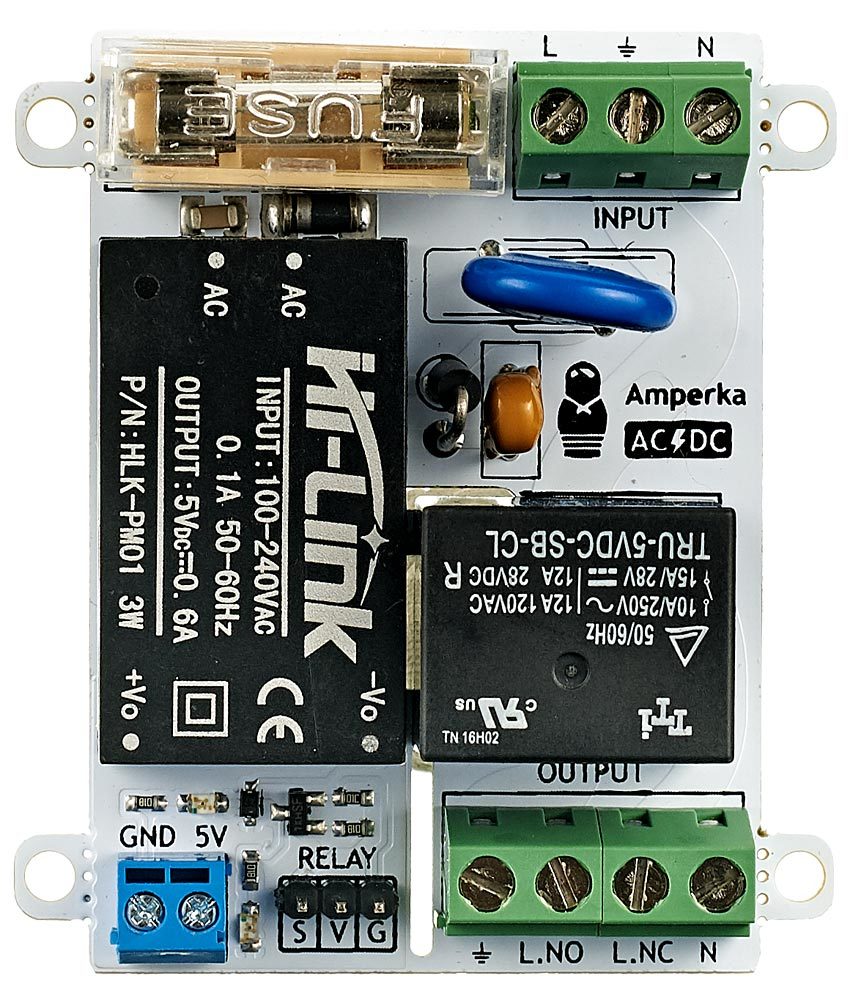

Для подключения к бытовой сети 220 В служит входная группа винтовых клемм. Они расположены в верхней части модуля — рядом с предохранителем — и помечены надписью INPUT.

  • клемма L — предназначена для подключения к фазе бытовой сети
  • центральная клемма — заземление
  • клемма N — ноль

При подключения к сети, рядом с блоком питания загорится светодиод с маркировкой 5 V.

Плата управления может получать питание с двух винтовых клемм. Это синие колодки, расположенные в левом нижнем углу модуля. Для подключения к ним воспользуйтесь проводами «папа-папа».

  • клемма GND — земля с преобразователя. Подключите к земле управляющей платы
  • клемма 5V — питания с преобразователя. Подключите к шине 5 В управляющей платы

Электромеханическое реле

Реле — это просто механический рубильник, которым можно управлять при помощи микроконтроллера, такого как Arduino. При этом электрическая связь между управляющей электроникой и коммутируемой нагрузкой отсутствует. А это значит, что никакие помехи не испортят ваше устройство. С помощью реле вы можете включать и выключать электроприборы, которые подключены к бытовой электросети 220 В.

Вся электронная обвязка необходимая для управления реле уже встроена в модуль. На модуле расположен светодиод, который всегда подскажет — замкнуто реле или нет.

Силовая нагрузка подключается к винтовым клеммам в правом нижнем углу модуля. Это четырёхконтактная зелёная колодка, обозначенная надписью OUTPUT.

  • левая клемма — служит для заземления цепи
  • клемма L.NO — нормально разомкнутый (normal open, NO) вывод реле
  • клемма L.NC — нормально замкнутый (normal closed, NC) вывод реле
  • клемма N — контакт, подключённый к питающей сети через входную клемму N

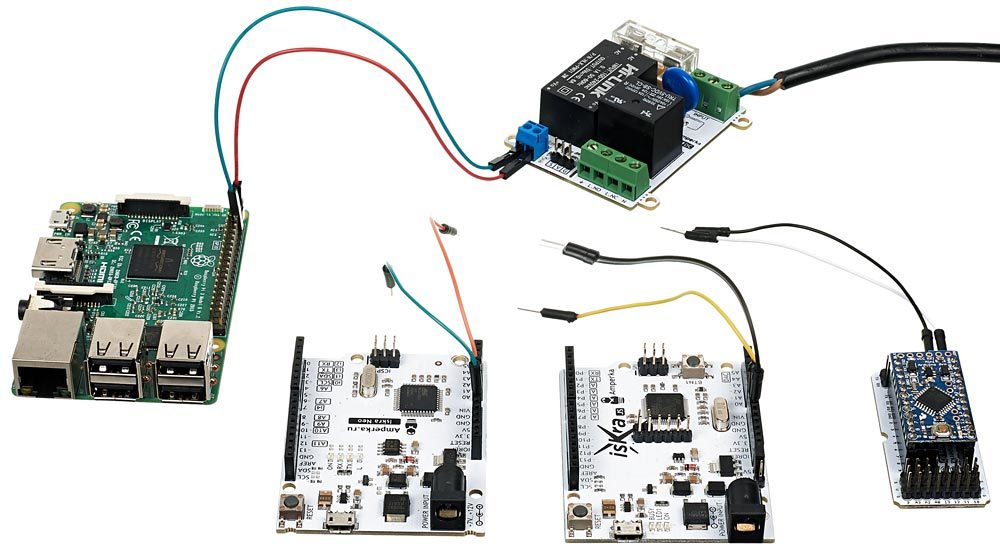

При подключении модуля к Arduino и Iskra JS удобно использовать Troyka Shield. Модуль подключается к трём пинам управляющей платы:

  • земля (G) — соедините с землёй управляющей платы;
  • питание (V) — соедините с шиной 5 В управляющей платы;
  • сигнальный (S) — пин управления реле. Подключите к цифровому выходу микроконтроллера;

Управление реле производится через встроенный ключ, что даёт вам возможность использовать в качестве управляющего сигнала любое напряжение от 3 до 5 вольт. Реле переключается управляющим сигналом по стандартному для Troyka-модулей пину S.

Внимание! Если вы сомневаетесь как подключить к реле электроприбор, работающий от общей сети 220 В и у вас есть сомнения, вопросы на тему того как это делается, остановитесь: вы можете устроить пожар или убить себя. Убедитесь, что у вас в голове — кристальное понимание принципа работы реле и опасностей, которые связаны с высоким напряжением.

Комплектация

Характеристики

  • Входное напряжение: 220—250 В
  • Выходное напряжение с преобразователя: 5 В
  • Максимальный выходной ток с преобразователя: 0.6 A
  • Максимальный коммутируемый ток реле: 10 А
  • Управляющий сигнал: 3,3–5 В
  • Габариты: 63×55 мм
