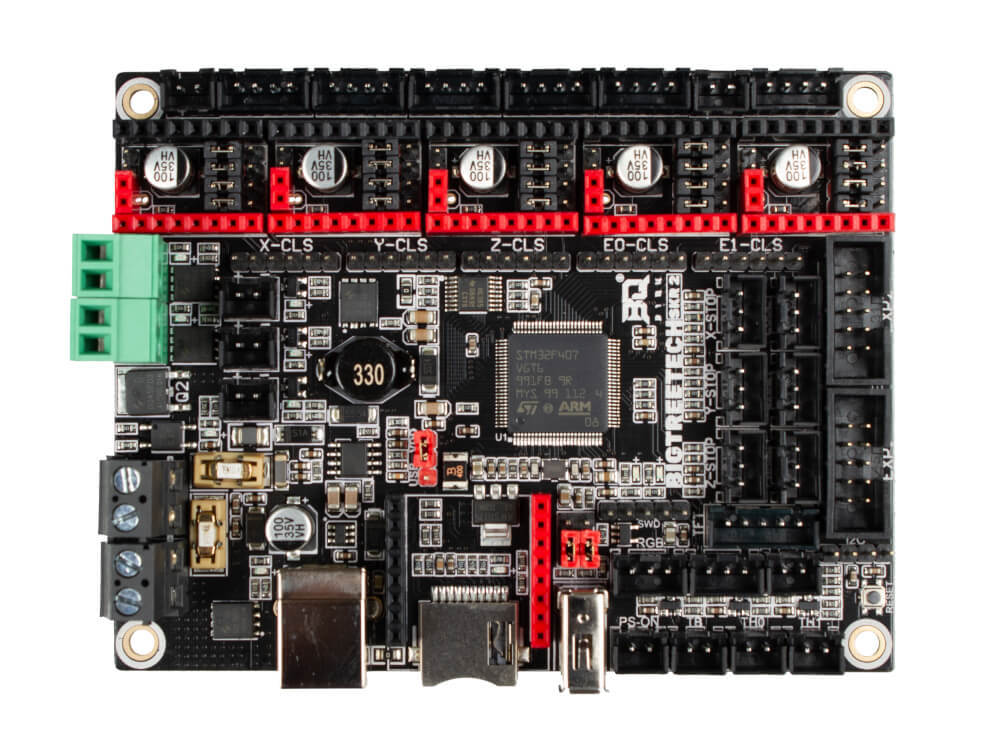

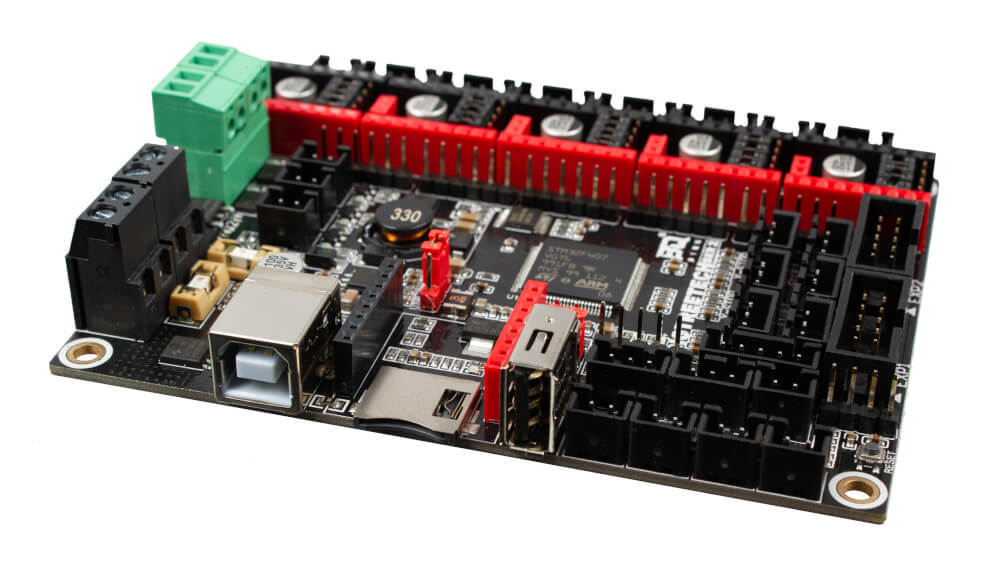

Плата управления Bigtreetech SKR 2

Материнская плата Bigtreetech SKR 2 пригодится для апгрейда 3D-принтера или создания собственного ЧПУ-станка. К управляющей плате подключается вся начинка принтера: нагревательный стол, экструдеры, шаговые двигатели, датчики, вентиляторы и дисплей. Сердце платы — 32-битный микроконтроллер STM32F407VGT6 с вычислительным ядром ARM Cortex-M4. Контроллер работает на частоте 168 МГц и обладает достаточными ресурсами, чтобы обеспечивать быструю высокоточную печать, попутно управляя цветным дисплеем и другой периферией.

Благодаря открытым прошивкам Marlin и RepRap вы сможете гибко конфигурировать всю систему на материнской плате BTT SKR для наилучших результатов печати. Настраивайте каждый исполнительный узел, чтобы выжать максимум возможностей из своего 3D-принтера!

Особенности

• 32-битный микроконтроллер ARM Cortex-M4 с тактовой частотой 168 МГц.
• 5 каналов для управления шаговыми двигателями на осях X, Y, Z и экструдерах E0, E1.
• Разъём для управления дополнительным мотором на оси Z с одного драйвера.
• Защита от неправильного подключения драйверов TMC и дополнительные пины Diag для автоматического определения остановки.
• Выбор режима работы драйверов через систему джамперов.
• Питание платы 12–24 В через регулятор AOZ1284PI с выходным током до 4 А.
• Питание нагревательного стола 12–24 В с током до 10 А.
• Оптимизированные цепи питания для фильтрации помех и снижения нагрева платы.
• Открытая модульная прошивка Marlin 2.0 с полной кастомизацией или альтернативная прошивка RepRap.
• Удобное обновление прошивки с карты памяти microSD.
• Подключение до 3 вентиляторов с ШИМ-управлением.
• Поддержка цветных сенсорных экранов для 3D-принтеров.
• Опциональный датчик уровня стола, модуль Wi-Fi, светодиоды NeoPixel и другие расширения.
• Раздельные шины питания и USB не дадут спалить порт компьютера.
• Два заменяемых предохранителя на 10 А и 15 А берегут плату от перегрузки.
• Защита от короткого замыкания между термистором и нагревательным элементом.
• Отдельная защитная цепь предотвращает перегрев стола и хотендов при любых неполадках.

Интерфейсы

Плата BTT SKR v2.0 подключается к компьютеру через USB для прошивки и отладки. Также прошивку можно заливать через microSD.

Органы 3D-принтера подключаются к соответствующим разъёмам на плате.

• Драйверы шаговых двигателей на осях: колодки X, Y, Z
• Драйверы шаговых двигателей в экструдерах: колодки E0, E1.
• Шаговые моторы на осях: разъёмы XM, YM, ZAM, ZBM.
• Шаговые моторы в экструдерах: разъёмы E0M, E1M.
• Обратная связь моторов: штырьковые вилки X-CLS, Y-CLS, Z-CLS и E0-CLS, E1-CLS.
• Концевики осей: разъёмы X-STOP, Y-STOP, Z-STOP.
• Датчики окончания филамента: разъёмы E0DET, E1DET.
• Нагревательный элемент стола: разъём HB.
• Термистор стола: разъём TB.
• Нагревательные элементы хотендов: разъёмы HE0, HE1.
• Термисторы хотендов: разъёмы TH0, TH1.
• Датчик уровня стола: разъёмы Servos и Probe.
• Цветные светодиоды: разъём RGB.
• Экран и органы управления: разъёмы EXP1, EXP2.
• Модуль автоматического отключения: разъём PWRDET.
• Модуль возобновления печати: разъём PS-ON.
• Внешний дисплей: разъём TFT.
• Вентиляторы: разъёмы FAN0, FAN1, FAN2.
• Отладка и диагностика чипа STM32: разъём SWD.

Расширения

Управляющая плата поставляется без драйверов шаговых двигателей. Рекомендуем использовать модули TMC2209, чтобы добиться тихой и плавной работы моторов. Также в зависимости от конфигурации вам могут понадобиться концевики осей.

Чтобы получить возможность беспроводной печати и дистанционного управления 3D-принтером, установите типовой модуль Wi-Fi на чипе ESP-12S или ESP-07S.

Добавьте к плате датчик уровня стола BL Touch, который поможет на программном уровне скорректировать наклон стола и улучшить качество печати.

Питание

Джампер 5V SEL в центре платы выбирает источник питания:

• +5V и VDD — внешнее питание через клемму DCIN.
• +5V и USB — питание по USB для прошивки и отладки с компьютера.

Плата управления питается постоянным током с напряжением от 12 до 24 В через клемму DCIN. Вся логическая начинка, включая опциональные модули, потребляет до 4 А.

Плата поддерживает нагревательные столы с рабочим током до 10 А, поэтому вам понадобится достаточно мощный блок питания, чтобы запитать всю систему с учётом двигателей и нагревателей. Всё зависит от индивидуальной конфигурации, но мы рекомендуем поставить 300-ваттный блок питания с запасом.

Комплектация

• 1× Плата управления
• 1× USB-кабель
• 1× Комплект джамперов

Характеристики

• Модель: Bigtreetech SKR 2 (SKU ZZB000528)
• Совместимость: FDM 3D-принтеры
• Микроконтроллер: STM32F407VGT6
• Вычислительное ядро: ARM Cortex-M4
• Разрядность: 32 бита
• Тактовая частота: 168 МГц
• Оперативная память: 192 КБ
• Flash-память: 1 МБ
• Напряжение питания: 12–24 В
• Рабочий ток платы: до 4 А
• Напряжение логических уровней: 3,3 В
• Рабочий ток нагревательного стола: до 10 А
• Шаговые двигатели: 5 раздельных + 1 сдвоенный (до 256 микрошагов)
• Интерфейс драйверов: SPI, UART, STEP/DIR
• Поддерживаемые драйверы: TMC1560, TMC1561, TMC2208, TMC2209, TMC2130, TMC2225, DRV8825, ST820, LV8729, A4988 и другие
• Опциональные расширения:
  • Модуль Wi-Fi: ESP-12S, ESP-07S
  • Датчик автоуровня стола: BL Touch
  • Датчик окончания филамента: Bigtreetech SFS V1.0
  • Модуль автоматического отключения: Bigtreetech Relay V1.2
  • Модуль возобновления печати: Bigtreetech UPS 24V V1.0
  • Управляемая RGB LED-подсветка Neopixel
• Прошивка: Marlin, RepRap
• Интерфейс подключения к компьютеру: USB
• Картридер: microSD
• Формат файла для печати: G-Code
• Размеры платы: 110×84,3 мм
• Размеры с клеммниками: 112×86,2×22 мм
