Wireless Shield SD

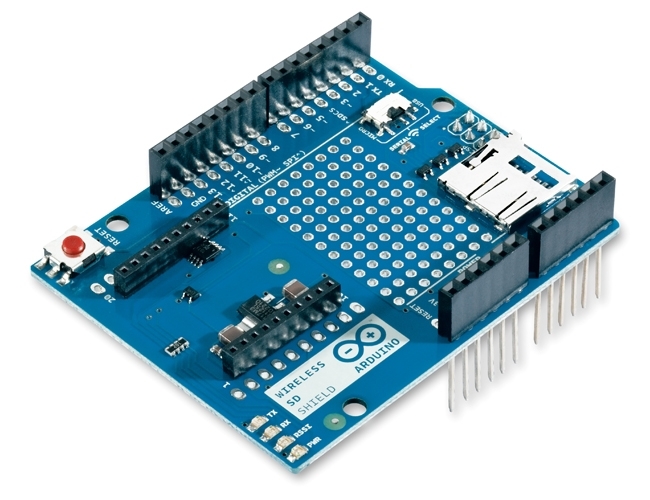

Wireless Shield — это плата расширения с площадкой и необходимым обвесом для установки модулей беспроводной связи XBee или других модулей аналогичных им по форм-фактору. Это официальная плата, произведённая в Италии.

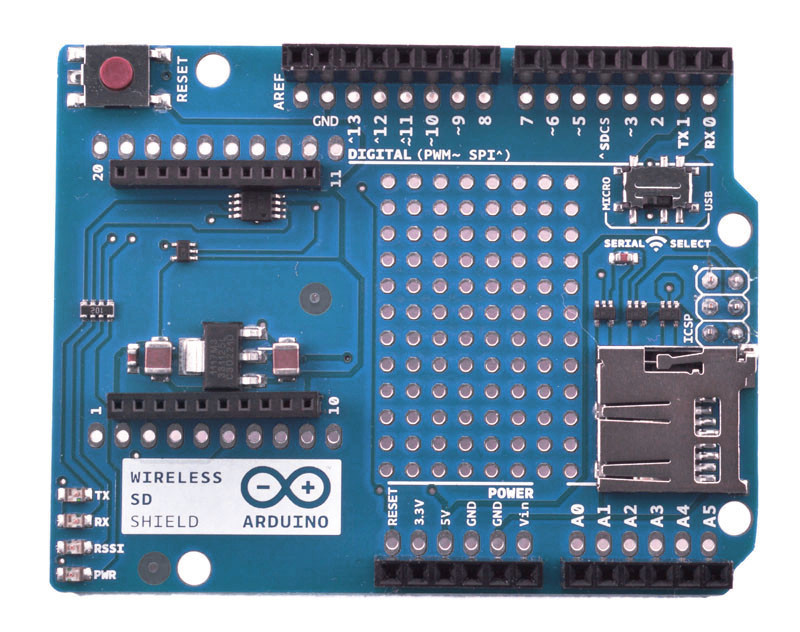

На плате имеется переключатель, который позволяет выбирать режим: в первом положении модуль взаимодействует с микроконтроллером Arduino, что позволяет обмениваться данными; во втором — непосредственно с USB-serial преобразователем Arduino, что позволяет прошивать модули XBee на месте, не используя отдельный XBee-USB адаптер.

Выделенный регулятор напряжения преобразует 5 В с Arduino в необходимые для модуля 3,3 В. Ряд светодиодов отражает текущее состояние модуля.

Кроме того, на плате установлен разъём для microSD флеш-карт, что позволяет значительно увеличить объём доступной персистентной памяти. Чтение и запись карты осуществляется с использованием официальной библиотеки «SD».

Для коммуникации с XBee Wireless Shield занимает 0-й (RX) и 1-й (TX) контакты Arduino. Если используется SD-карта, используются контакты шины SPI: 11-й, 12-й, 13-й и 4-й контакт для выбора SD в качестве активного SPI-устройства (slave select).
