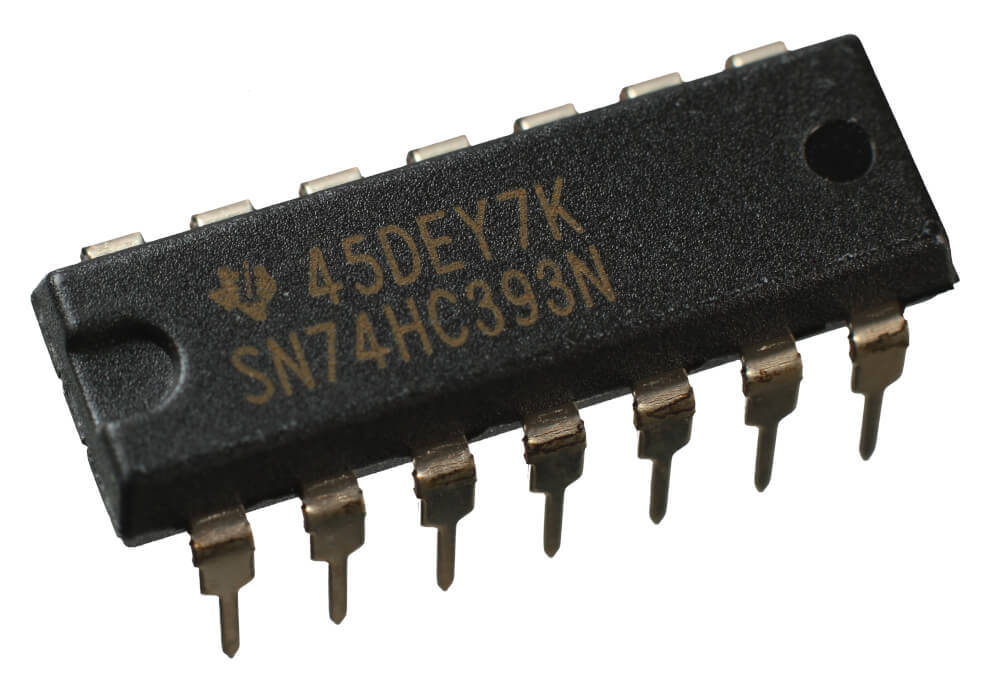

Двоичный счётчик SN74HC393N

Двоичный счётчик SN74HC393N
Артикул AMP-X158
На складе более 10 шт.
70 ₽
1 шт.
В корзине  шт. Перейти
Оформить заказ
Ваш регион:
Самовывоз из магазина
Самовывоз из офиса в Москве
  • Офис находится в трёх минутах ходьбы от м. Парк культуры по адресу: ул. Тимура Фрунзе, д. 8/5, подъезд 1.
  • При оформлении до 15:00 в будний день заказ можно забрать после 17:00 в тот же день, иначе — на следующий будний день после 17:00. Мы позвоним и подтвердим готовность заказа.
  • Получить заказ можно в будние дни с 10:00 до 20:30 после его готовности. Заказ будет ждать вас 3 рабочих дня. Если хотите продлить срок хранения, просто напишите или позвоните.
  • Запишите номер своего заказа перед визитом. Он необходим при получении.
  • Оплатить заказ можно наличными или банковской картой при получении, а также онлайн-платежом при оформлении заказа.
  • бесплатно
Доставка курьером по Москве
Доставка курьером по Москве
  • Доставляем на следующий день при заказе до 20:00, иначе — через день.
  • Курьеры работают с понедельника по субботу, с 10:00 до 22:00.
  • При согласовании заказа можно выбрать трёхчасовой интервал доставки (самое раннее — с 12:00 до 15:00).
  • Оплатить заказ можно наличными при получении или же онлайн при оформлении заказа.
  • 250 ₽
Доставка в точки самовывоза СДЭК
Доставка в пункт СДЭК
  • Доставка в пункт самовывоза — современный, удобный и быстрый способ получить свой заказ без звонков и ловли курьеров.
  • Пункт самовывоза — это киоск с человеком или массив железных ящичков (постамат). Их ставят в супермаркетах, офисных центрах и других популярных местах. Ваш заказ окажется в том пункте, который выберите.
  • Ближайший к себе пункт вы можете найти на карте СДЭК.
  • Срок доставки — от 1 до 8 дней в зависимости от города. Например, в Москве это 1–2 дня; в Петербурге — 2–3 дня.
  • Когда заказ прибудет в пункт выдачи, вы получите SMS с кодом для его получения.
  • В любое удобное время в течение трёх дней вы можете прийти в пункт и с помощью кода из SMS получить заказ.
  • Оплатить заказ можно наличными при получении или же онлайн при оформлении заказа.
  • Стоимость доставки — от 180 руб в зависимости от города и габаритов заказа. Она рассчитывается автоматически во время оформления заказа.
  • 220 ₽
Оплата:
  • наличные
  • карта
  • электронные деньги
Доставка в точки самовывоза СДЭК
Доставка в пункт СДЭК
  • Доставка в пункт самовывоза — современный, удобный и быстрый способ получить свой заказ без звонков и ловли курьеров.
  • Пункт самовывоза — это киоск с человеком или массив железных ящичков (постамат). Их ставят в супермаркетах, офисных центрах и других популярных местах. Ваш заказ окажется в том пункте, который выберите.
  • Ближайший к себе пункт вы можете найти на карте СДЭК.
  • Срок доставки — от 1 до 8 дней в зависимости от города. Например, в Москве это 1–2 дня; в Петербурге — 2–3 дня.
  • Когда заказ прибудет в пункт выдачи, вы получите SMS с кодом для его получения.
  • В любое удобное время в течение трёх дней вы можете прийти в пункт и с помощью кода из SMS получить заказ.
  • Оплатить заказ можно наличными при получении или же онлайн при оформлении заказа.
  • Стоимость доставки — от 180 руб в зависимости от города и габаритов заказа. Она рассчитывается автоматически во время оформления заказа.
Посылка Почтой России
Почта России
  • Доставка осуществляется до ближайшего почтового отделения в любом населённом пункте России.
  • Тариф и сроки доставки диктует «Почта России». В среднем время ожидания составляет 2 недели.
  • Мы передаём заказ Почте России в течение двух рабочих дней.
  • Оплатить заказ можно наличными при получении (наложенный платёж) или же онлайн при оформлении заказа.
  • Стоимость рассчитывается автоматически во время заказа и в среднем должна составить около 400 рублей.
Оплата:
  • наличные
  • карта
  • электронные деньги
Помимо онлайн-магазина, товар также представлен:
Магазин, м. Парк Культуры
Магазин, м. Парк культуры

Товары из офиса нельзя заказать через интернет или забронировать. Можно только прийти, схватить и бежать. Доступное количество актуально на момент загрузки страницы.

Офис находится в 3 минутах ходьбы от м. Парк культуры по адресу: ул. Тимура Фрунзе, 8/5.

2 шт.

Микросхема SN74HC393N пригодится для создания электронных часов, бытового таймера, кодового замка, переключателя ёлочных гирлянд и других электронных устройств.

Чип SN74HC393N входит в состав 74-й серии микросхем булевой логики, где входные и выходные данные представляются в виде напряжений высокого или низкого уровня. Высокий уровень называют логической единицей, она же «Истина», а низкий уровень — логический ноль или «Ложь».

В зависимости от маркировки микросхема нафарширована различными логическими элементами, которые вычисляют зависимость между входными и выходными сигналами.

Таблица истинности

Микросхема SN74HC393N содержит два отдельных бинарных счётчика с разрядностью 4 бита, которые электрически не связаны между собой. Рассмотрим работу одного из них.

Каждый счётчик имеет один вход CLK для счёта импульсов и четыре выхода QD, QC, QB и QA. При старте на всех выходах присутствует логический ноль. Счётчик считает количество входных импульсов и выдаёт результат на соответствующих выходах в двоичном коде. С приходом 16-го импульса все выходы обнуляются, и процесс повторяется заново.

Вход CLK / Счёт Выход QD Выход QC Выход QB Выход QA
0 0 0 0 0
1 0 0 0 1
2 0 0 1 0
3 0 0 1 1
4 0 1 0 0
5 0 1 0 1
6 0 1 1 0
7 0 1 1 1
8 1 0 0 0
9 1 0 0 1
10 1 0 1 0
11 1 0 1 1
12 1 1 0 0
13 1 1 0 1
14 1 1 1 0
15 1 1 1 1

Комплектация

1× Микросхема SN74HC393N

Характеристики

  • Тип логики: счётчик (2 шт.)
  • Тип счётчика: бинарный (4 бита)
  • Способ счёта: суммирующий
  • Напряжение питания: 2–6 В
  • Максимальный выходной ток: 20 мА
  • Логический уровень нуля: 0–1,35 В (при питании 5 В)
  • Логический уровень единицы: 3,15–5 В (при питании 5 В)
  • Корпус: DIP-14
