DSO Nano v3 — портативный цифровой осциллограф, незаменимый помощник в работе над схемами, связанными с обработкой сигналов. Осциллограф, в отличие от мультиметра, позволяет видеть не только текущее значение напряжения, но и то, как меняется это напряжение со временем. При помощи осциллографа вы можете увидеть форму сигнала. DSO Nano обладает не самыми фантастическими характеристиками в сравнении с другими осциллографами, но он однозначно относится к группе самых доступных приборов.

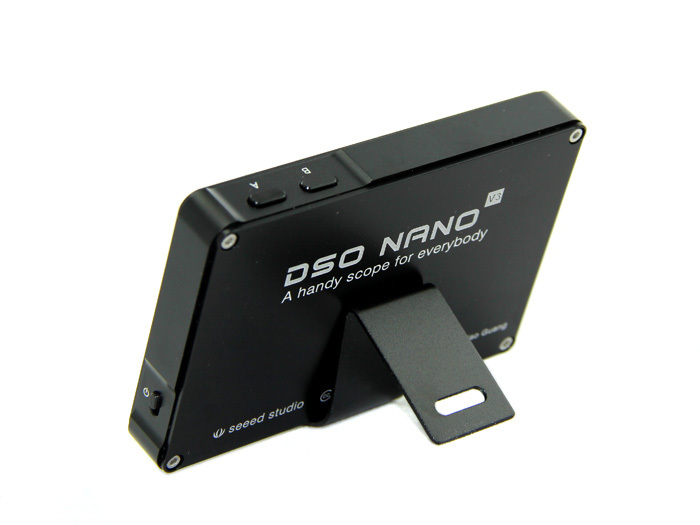

Третья версия осциллографа получила металлический корпус.

Сканер может работать в нескольких режимах:

  • Постоянное обновление экрана в реальном времени
  • Замораживание картинки при поступлении сигнала
  • Синхронизация картинки для периодичного сигнала

При этом в качестве сигнала можно выбрать:

  • Изменение напряжения выше/ниже заданного порога
  • Восходящий/нисходящий фронт
  • Перепад больше заданной величины

Имеющийся на борту генератор сигнала может выдавать сигнал квадратной волны (меандр) частотой от 10 Гц до 1 МГц.

Все масштабы, пределы и частоты настраиваются через экранное меню.

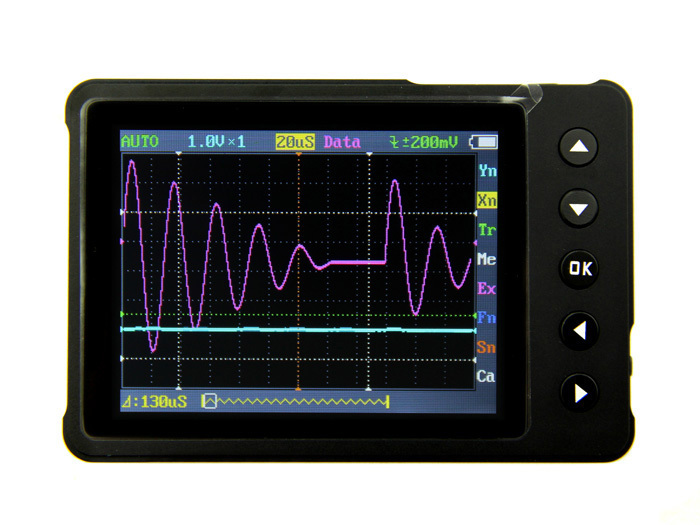

Цветной 2,8″ экран с разрешением 320×240 наглядно покажет картину.

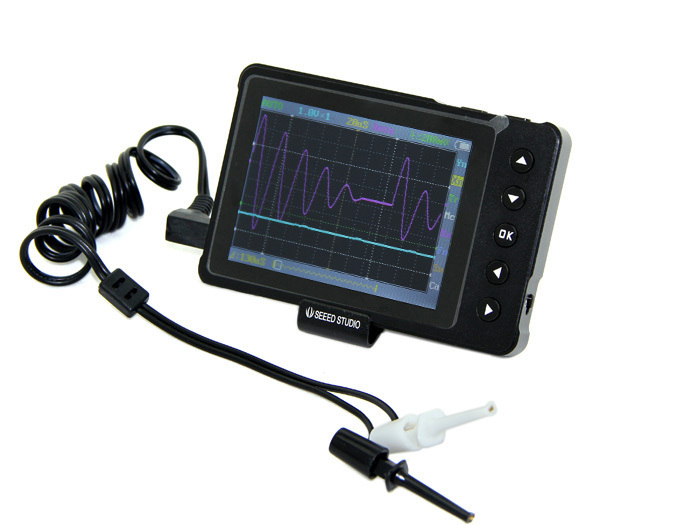

В комплекте с осциллографом поставляются 2 щупа: для сканера и для генератора.

Осциллограф DSO Nano питается от встроенного Li-Pol аккумулятора, который заряжается от USB. Через разъём mini-USB также можно скачивать сохранённые данные и обновлять прошивку. Сам кабель mini-USB в комплект не включён.

Внимание! Если DSO Nano при работе подключён к USB, запрещается производить измерения цепи, которая не соединена общей землёй с тем-же USB-концентратором. В противном случае осциллограф может быть повреждён. Иными словами: либо работайте, не подключая осциллограф к компьютеру, либо питайте тестируемое устройство от соседнего USB-порта.

Характеристики

  • Процессор: STM32F103 (Cortex M3)
  • Аналоговых каналов: 1
  • Полоса пропускания аналоговых сигналов: 0–200 кГц
  • Частота семплирования: 1 мегасемпл/сек
  • Частота генератора: от 10 Гц до 1 МГц
  • Вертикальный масштаб: от 10 мВ до 10 В на деление
  • Вертикальное разрешение: 12 бит
  • Максимальное измеряемое напряжение: 80 В
  • Тип входного напряжения: постоянное
  • Входной импеданс: более 500 кОм
  • Длина записи: 4096 семплов
  • Емкость аккумулятора: 550 мА·ч

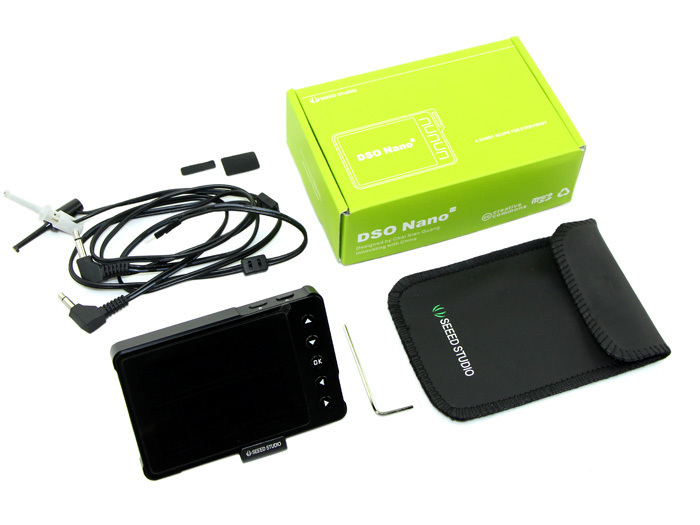

Комплектация

  • DSO Nano v3
  • Щуп с зажимом
  • Щуп с штырьковыми контактами
  • Отвёртка
  • Подставка
  • Чехол
