Отладочная плата ESP32-C3-DevKitM-1

Плата ESP32-C3-DevKitM-1 поможет вам разработать IoT-проект с беспроводной передачей данных по Wi-Fi и Bluetooth LE. На девките установлена вся необходимая обвязка, чтобы начать напрямую работать с чипом ESP32-C3-MINI-1 при подключении к компьютеру.

Вы сможете создать на базе ESP32 разнообразные сетевые проекты:

• Поднять веб-сервер и веб-клиент для обработки управляющих запросов.
• Приёмник для интернет-радио и музыкального стриминга, подключив внешний ЦАП к выходу I²S.
• Беспроводную метеостанцию со встроенным датчиком температуры.
• Мобильного робота с дистанционным управлением по Wi-Fi или Bluetooth LE.

Начинка

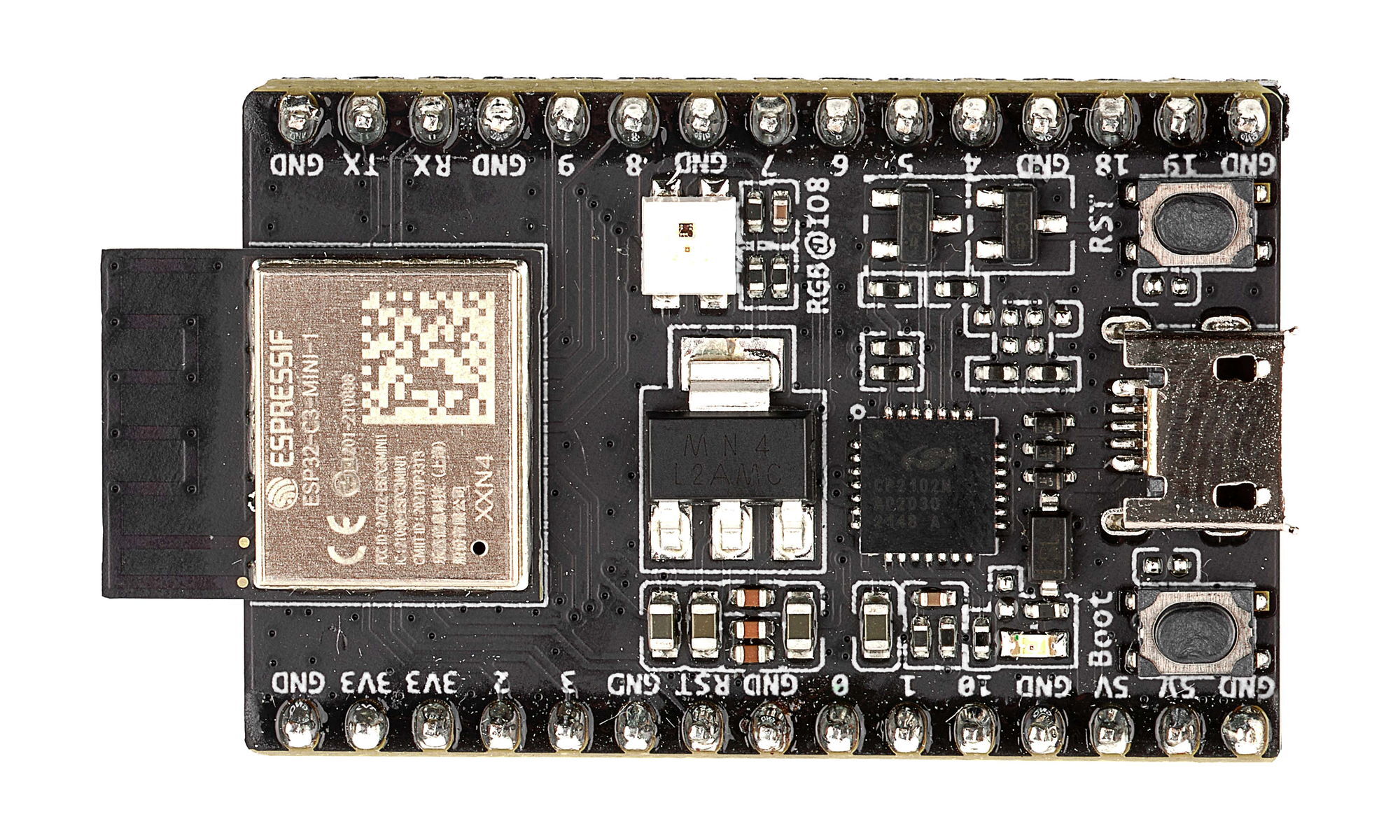

Аппаратная часть ESP32-C3-DevKitM-1 построена на модуле связи ESP32-C3-MINI-1 с PCB-антенной.

Однокристальная система ESP32-C3FN4 включает в себя одноядерный 32-битный процессор RISC-V с тактовой частотой до 160 МГц, 400 КБ ОЗУ, 384 КБ ПЗУ и 4 МБ дополнительной Flash-памяти.

Поддерживается беспроводная связь Wi-Fi 802.11 b/g/n (2,4 ГГц) и протокол Bluetooth v5.0 с BLE. Также в чипе есть встроенный датчик температуры.

Благодаря этим возможностям SoC ESP32-C3 — популярная платформа для устройств интернета вещей, которая отличается низким энергопотреблением с возможностью контроля датчиков и периферии в режиме глубокого сна.

Подключение периферии

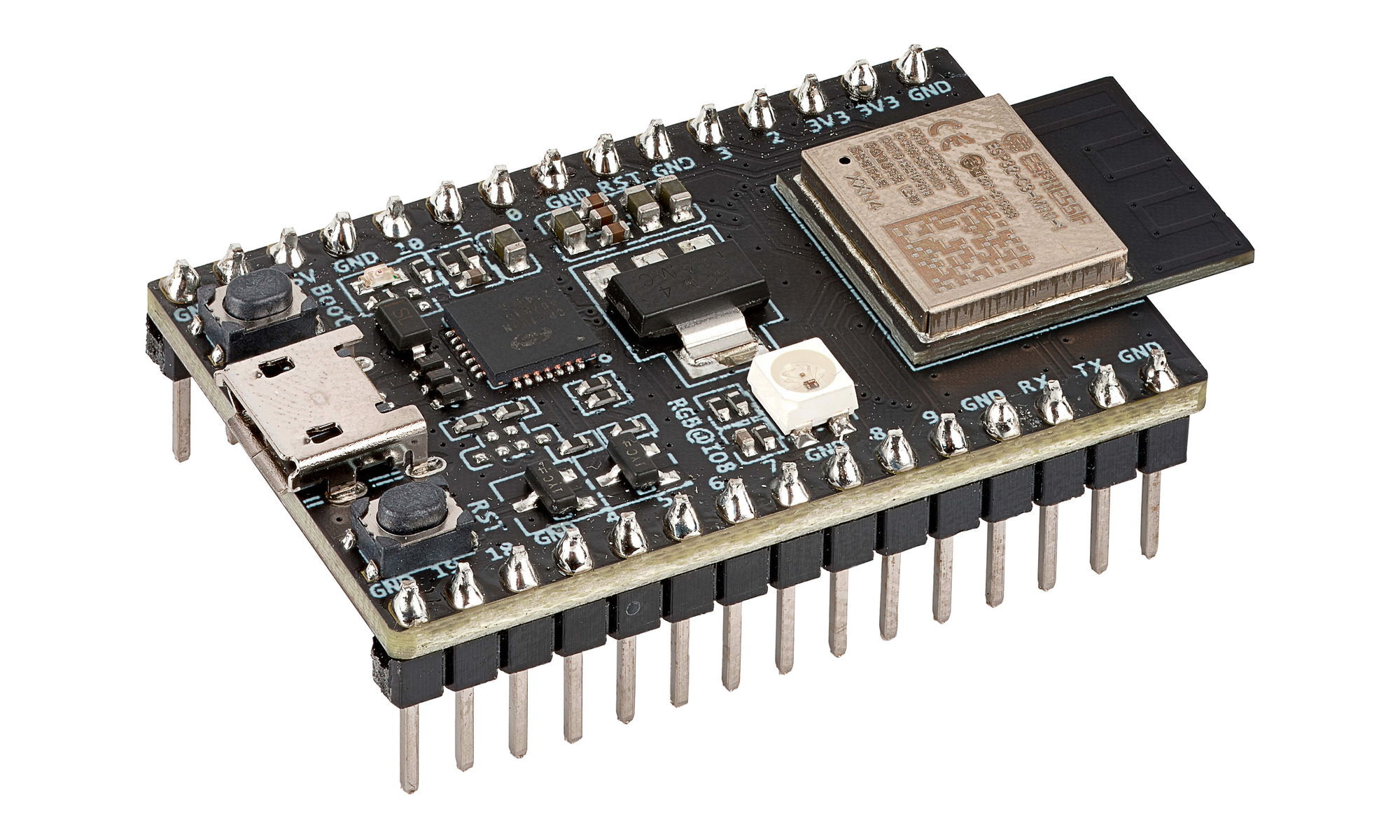

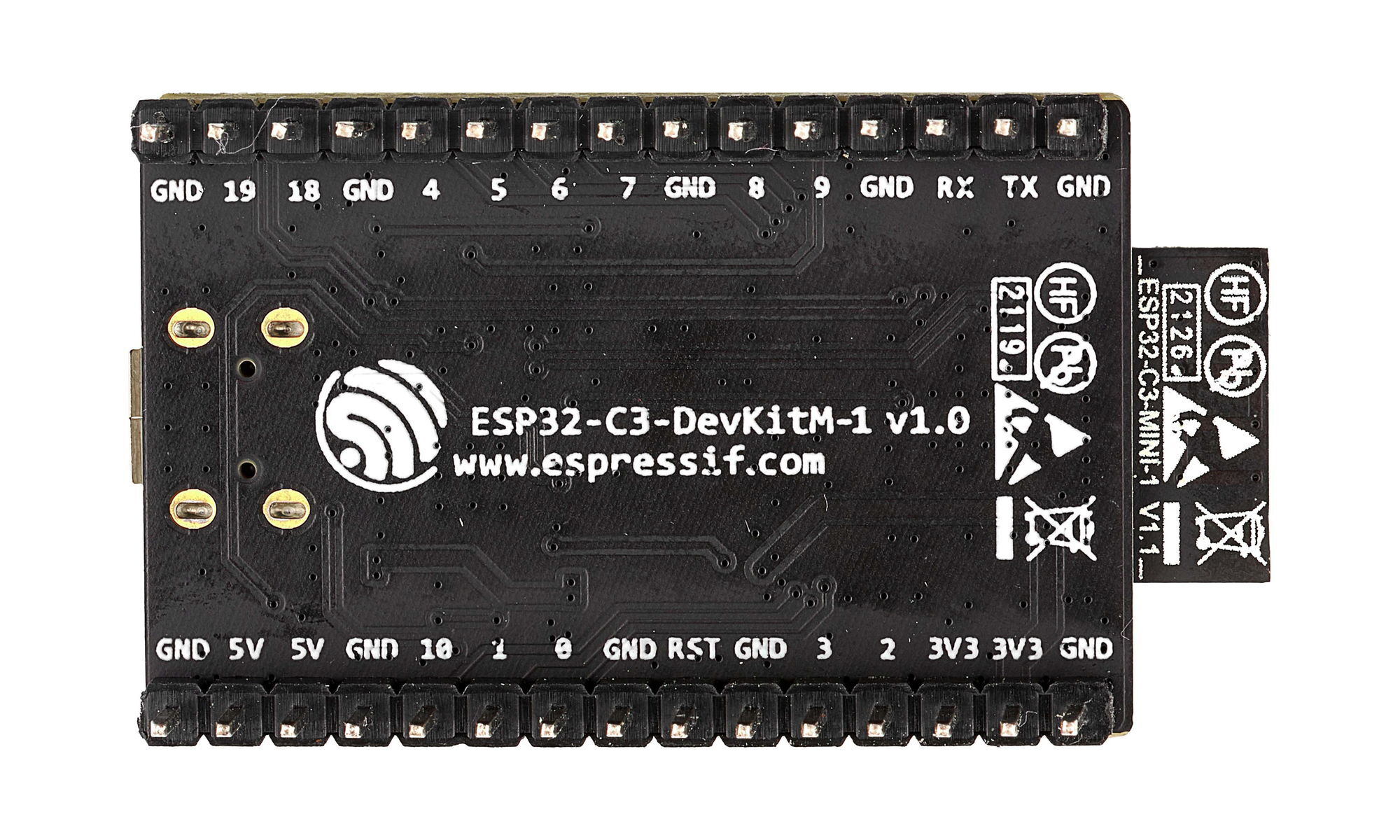

C двух сторон платы расположено по 15 штырьковых контактов с шагом 2,54 мм, что позволяет установить её на макетную плату и подключить электронные компоненты для прототипирования устройства.

Пользователю доступны 15 контактов ввода-вывода общего назначения (GPIO).

• 6 входов умеют принимать аналоговый сигнал через 12-разрядный АЦП;
• 15 выходов поддерживают ШИМ-сигнал (до 6 каналов одновременно).

На пинах ввода-вывода можно сконфигурировать аппаратные интерфейсы:

• 2× UART;
• 3× SPI;
• 1× I²C;
• 1× I²S.

Управление и индикация

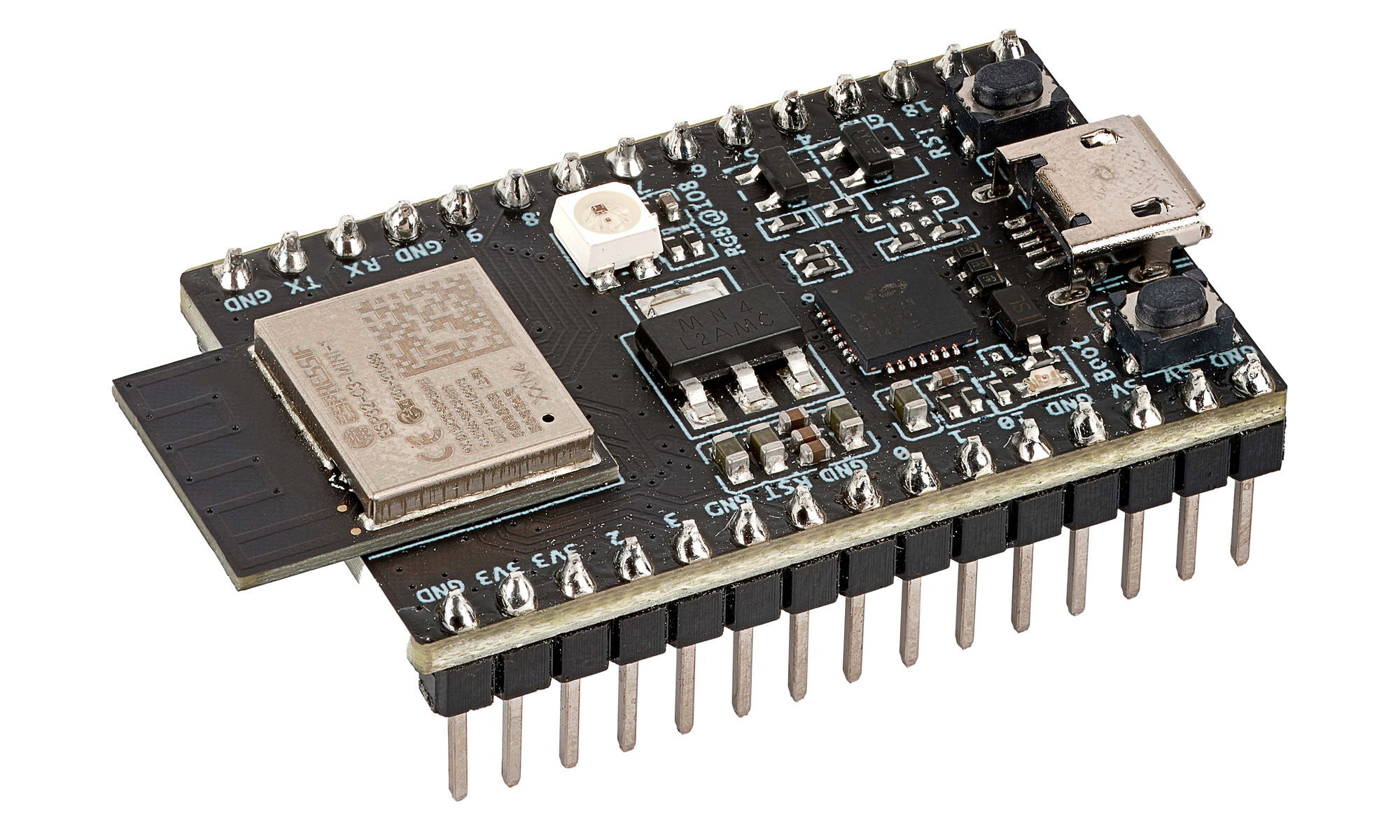

На отладочной плате расположены две тактовые кнопки:

• Boot — ручной запуск режима прошивки.
• Reset — ручной перезапуск контроллера.

Также на плате есть индикатор питания и адресный RGB-светодиод, управляемый пользователем.

Питание

Плата питается через порт micro-USB или контакты 3V3/5V.

• При питании через USB подойдёт наш сетевой адаптер с кабелем micro-USB.
• Для питания через контакты 3V3/5V понадобится стабилизированный источник напряжения 3,3 В или 5 В соответственно.

Обратите внимание: напряжение логических уровней на пинах — 3,3 В, поэтому подключение 5-вольтовой периферии повредит микроконтроллер!

Программное обеспечение

Для программирования ESP32-C3-DevKitM-1 можно использовать Arduino IDE или визуальную среду программирования XOD IDE. Для прошивки понадобится USB-кабель, а если настроить плату, то загрузка данных может проходить прямо по воздуху.

Среди готовых библиотек для ESP32 в Arduino IDE вы найдёте код для запуска веб-сервера и HTTP/HTTPS-клиента, обмена данными по протоколу Bluetooth Low Energy и десятков других практических задач. Каждая библиотека снабжена примерами и комментариями, чтобы облегчить начало работы.

Платформа также поддерживает следующие инструменты программирования:

• Espruino – среда разработки на базе JavaScript.
• Espressif IoT Development Framework (ESP-IDF) – официальная среда разработки от производителя чипа.
• Mongoose OS – операционная система для сетевых контроллеров, рекомендованная платформами AWS IoT и Google Cloud IoT.
• .NET nanoFramework – разработка на .NET C# с помощью Visual Studio.
• MicroPython – среда разработки, совместимая с Python 3 и оптимизированная для микроконтроллеров.
• CircuitPython — адаптированная версия Python 3 для быстрого начала работы с микроконтроллером.

Комплектация

• 1× Плата ESP32-C3-DevKitM-1

Характеристики

• Модель: ESP32-C3-DevKitM-1
• Модуль связи: ESP32-C3-MINI-1 с PCB-антенной
• Основной чип: ESP32-C3FN4
• Вычислительное ядро: RISC-V (32 бита)
• Тактовая частота: до 160 МГц
• SRAM-память: 400 КБ
• ROM-память: 384 КБ
• Flash-память: 4 МБ
• Беспроводная связь:
  • Wi-Fi 802.11 b/g/n
  • Bluetooth v5.0 с BLE и Bluetooth Mesh
• Частотный диапазон связи: 2,4 ГГц
• Напряжение питания: 3,3–5 В
• Логическое напряжение: 3,3 В
• Потребляемый ток:
  • Режим передачи: 290–350 мА
  • Режим приёма: 82–84 мА
  • Режим сна: 13–28 мА
• Контакты ввода-вывода общего назначения: 15
• Контакты с поддержкой ШИМ: 15 (до 6 каналов одновременно)
• Контакты с АЦП: 6 (12 бит)
• Аппаратные интерфейсы:
  • 2× UART
  • 3× SPI
  • 1× I²C
  • 1× I²S
• Размеры: 38,9×25,4 мм
