Raspberry Pi Compute Module I/O Board v3

Плата расширения Compute Module I/O Board v3 — это платформа для разработки устройств на базе вычислительных модулей Raspberry Pi, которые отличаются компактным форм-фактором для промышленного применения.

На борту I/O Board расположены 120 контактов GPIO, HDMI, порты USB и все необходимые интерфейсы, чтобы вы могли быстро собрать и отладить прототип своего устройства.

Особенности

• Поддержка вычислительных модулей CM1, CM3 и CM3+.
• Поддержка карт microSD для работы вычислительных модулей CM3 Lite без флеш-памяти.
• Расширенное количество интерфейсов для удобства прототипирования.

Интерфейсы

На плате Compute Module I/O Board выведено аж 120 контактов GPIO для подключения цифровых датчиков, модулей и других периферийных устройств — значительно больше, чем на платах Raspberry Pi.

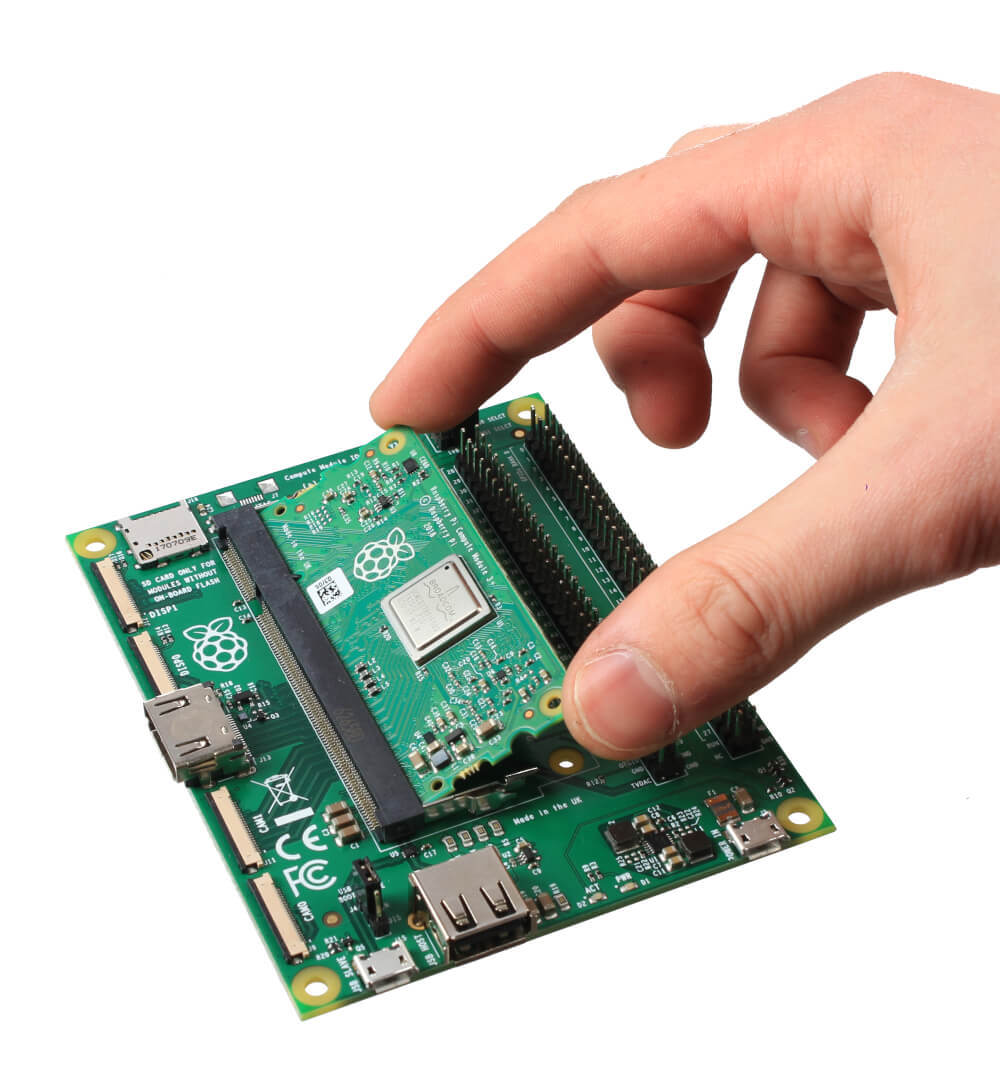

Мозг системы — вычислительный модуль Raspberry Pi CM3+ — устанавливается в 200-контактный слот SO-DIMM DDR2 в самом центре платы расширения.

Для подключения HDMI-дисплеев, мониторов и телевизоров предусмотрен разъём HDMI.

Сбоку платы находятся два порта MIPI CSI (22 пина, 0,5 мм) для цифровых камер и два порта MIPI DSI для подключения графических экранов. Для подключения удобно взять специальный FPC-шлейф.

USB-устройства подключаются двумя способами:

• Slave-соединение по micro-USB используется, например, для записи Raspberry Pi OS в CM3+ со стороннего компьютера.
• Host-соединение через полноразмерный USB-A позволяет подключить клавиатуру, мышь, адаптер Wi-Fi и другую периферию. Рекомендуем обзавестись USB-хабом, чтобы подключать несколько устройств одновременно.

Питание

Платформа питается напряжением 5 В через порт micro-USB. Например, сюда подойдёт кабель USB вместе с адаптером 5 В / 3 А.

Фактческий ток потребления зависит от используемого вычислительного модуля: для CM3+ понадобится ~0,7 А.

Комплектация

• 1× Плата расширения I/O Board

Характеристики

• Совместимость: вычислительные модули Raspberry Pi CM1, CM3, CM3+, CM3 Lite
• Разъём для вычислительного модуля: SO-DIMM DDR2 (200 контактов)
• Пины GPIO: 120
• Порты MIPI CSI: 2
• Порты MIPI DSI: 2
• Порт HDMI: 1
• Слот microSD: 1
• Порты USB:
  • Slave-подключение: micro-USB
  • Host-подключение: USB-A
  • Питание: micro-USB
• Напряжение питания: 5 В
• Габариты: 105,3×87,2×12 мм

Ресурсы

Видеообзор вычислительного модуля и отладочной платы:

• Инструкция, примеры использования и документация
