Raspberry Pi NoIR Camera Board v2.1
Инфракрасная камера для Raspberry Pi позволит заглянуть в тайны дикой природы, станет глазами радионяни и проследит за порядком в самых тёмных закоулках склада.
Камера предназначена для съёмки в условиях плохой освещённости — работает в видимом и ближнем инфракрасном диапазонах. Добавьте ИК-подсветку и камера не ослепнет даже в полной темноте.
Инфракрасный фильтр
Человеческий глаз воспринимает очень узкий диапазон электромагнитного излучения — этот диапазон и называется видимым светом.
Матрицы цифровых камер гораздо чувствительнее. Если оставить весь инфракрасный поток, картинка камеры будет мало напоминать привычные цвета. Поэтому перед матрицами ставят инфракрасные фильтры — они отсекает большую часть ИК-излучения и не дают пересветить картинку.
В инфракрасной камере этот фильтр убран, она так и называется No InfRared filter — сокращённо NoIR.
Камерный модуль

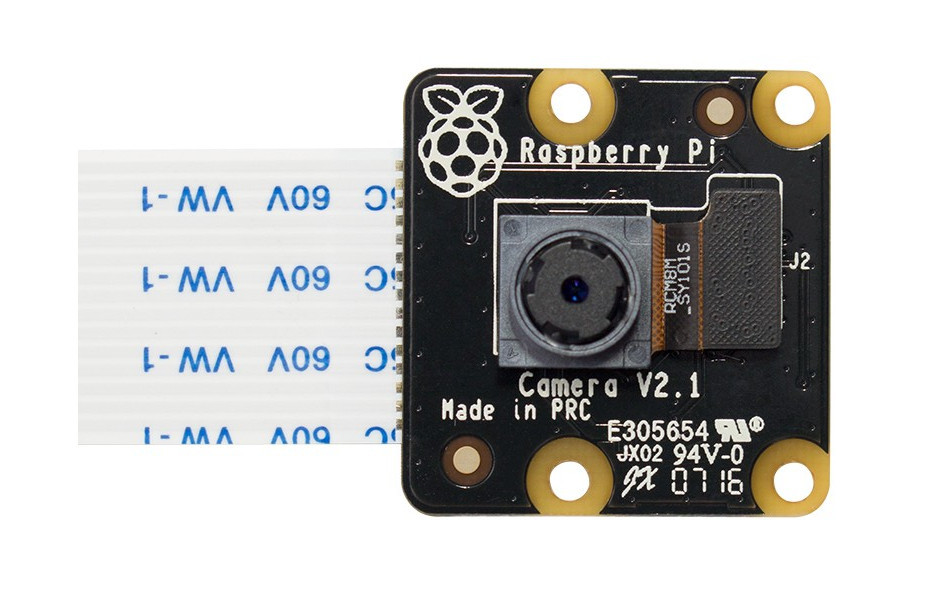

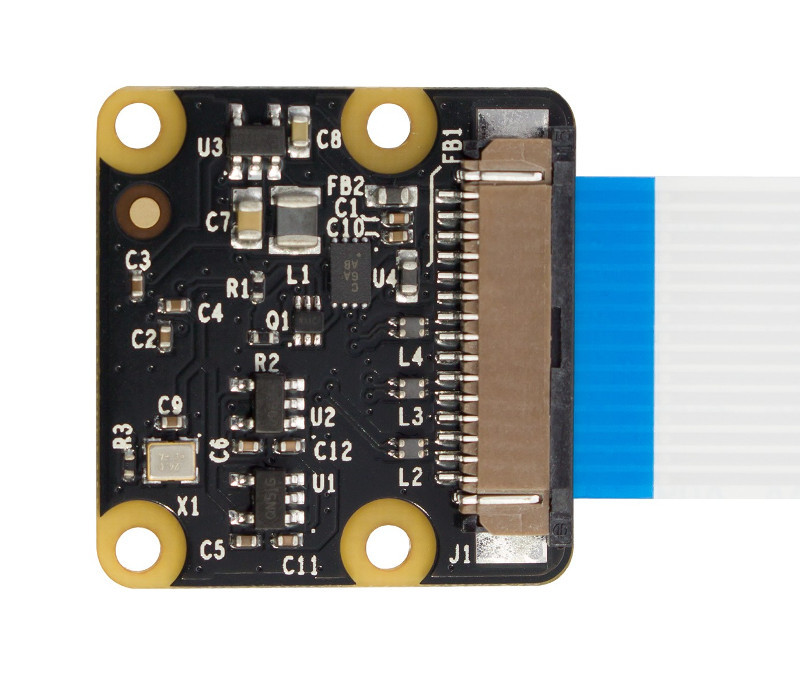

Матрица и электронная обвязка NoIR те же, что и у Camera Board v2.1.
Камера построена на восьмимегапиксельным сенсором Sony IMX219 Exmor, что позволяет захватывать, записывать и транслировать видео в форматах 1080p, 720p и VGA.
Для фотографий максимальное разрешение кадров составляет 3280×2464 пикселей.
Подключение

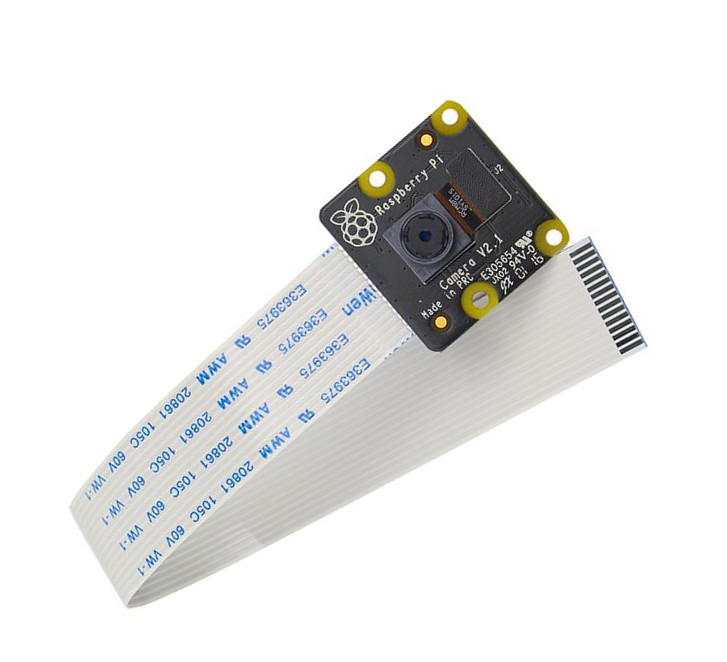

Камера подключается к управляющей плате одним шлейфом — через него идёт обмен информацией и подаётся питание.
Для подключения модуля используется видеовход CSI (Camera Serial Interface), что значительно снижает нагрузку на центральный процессор по сравнению с подключением камер по USB.
Модуль совместим со всеми моделями Raspberry Pi 1, 2 и 3.
Режимы работы сенсора
На аппаратном уровне модуль работает в одном из семи режимов.
| # | Разрешение | Соотношение сторон | Частота кадров | Использование сенсора |
|---|---|---|---|---|
| 1 | 1920×1080 | 16:9 | 0.1–30fps | частичное |
| 2 | 3280×2464 | 4:3 | 0.1–15fps | полное |
| 3 | 3280×2464 | 4:3 | 0.1–15fps | полное |
| 4 | 1640×1232 | 4:3 | 0.1–40fps | полное |
| 5 | 1640×922 | 16:9 | 0.1–40fps | частичное |
| 6 | 1280×720 | 16:9 | 40–60fps | частичное |
| 7 | 640×480 | 4:3 | 40–90fps | частичное |
Другие разрешения получаются масштабированием и обрезкой одного из этих режимов.
Комплект поставки

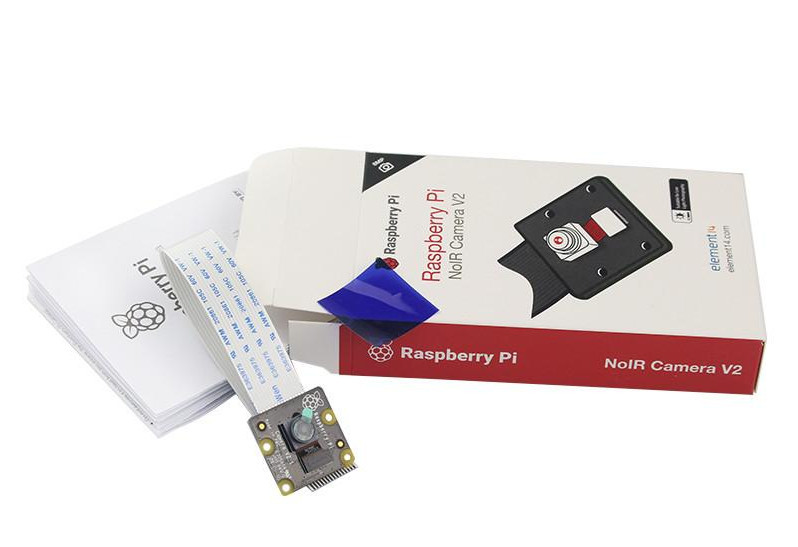

- 1× Raspberry Pi NoIR Camera Board v2.1
- 1× Синий светофильтр
- 1× Инструкция
Характеристики
- Тип сенсора: Sony IMX 219 PQ CMOS, ¼ дюйма
- Максимальное разрешение: 8 Мп (3280×2464)
- Поддерживаемые видеоформаты: 1080p (30fps), 720p (60fps), 640×480p (90fps)
- Энергопотребление: 250 мА
- Размеры: 2592×1944
- Вес: 3 г
