Цветной графический TFT-экран 160×128

Модуль с цветным графическим TFT LCD дисплеем от компании Arduino позволит вам без труда отображать красочную графику. Слот для флеш-карт формата micro-SD объёмом до 2 ГБ позволит использовать для формирования изображения заранее подготовленные иконки, картинки, кадры анимации и прочие элементы. В дополнение, вы можете использовать SD-карту для хранения произвольных данных.

Общение с модулем производится через шину SPI. Через неё можно общаться как с самим дисплеем, так и с SD-картой. Яркость подсветки можно регулировать с помощью ШИМ-сигнала. Для подключения дисплея к микроконтроллеру достаточно всего 5 портов. Дополнительный порт понадобится, если вы используете флеш-карту, и ещё один, если вы хотите управлять яркостью подсветки программно.

Для подключения к Arduino можно воспользоваться стандартными библиотеками TFT (графика) и SD (флеш-карта). Модуль совместим со всеми моделями Arduino, в том числе, работающими на уровне 3,3 В, такими как Arduino Due.

Внимание! Этот модуль некорректно работает в среде Arduino IDE 1.0.5. Для работы с экраном воспользуйтесь последней версией Arduino IDE.

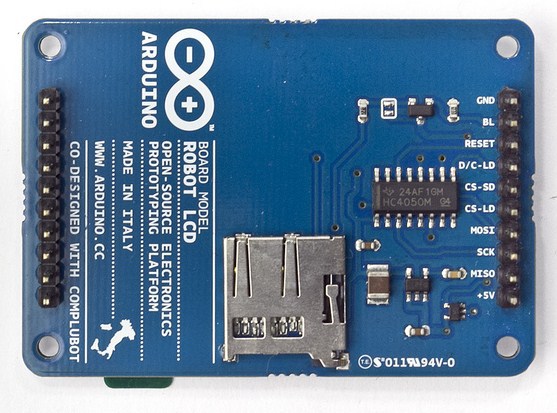

Распиновка

Выводами являются штырьки со стандартным шагом 2,54 мм. Используется только правая сторона. Это позволяет легко установить модуль на макетную плату или использовать для подключения несколько проводов с мама-концами.

Характеристики

• Используемый дисплей: HTF0177SN-01 (pdf)
• Диагональ экрана: 1,77″
• Количество цветов: 262 тысячи
• Контраст: 1:300
• Напряжение питания: 5 В
• Потребляемый ток подсветки: 30 мА
