Arduino Ethernet

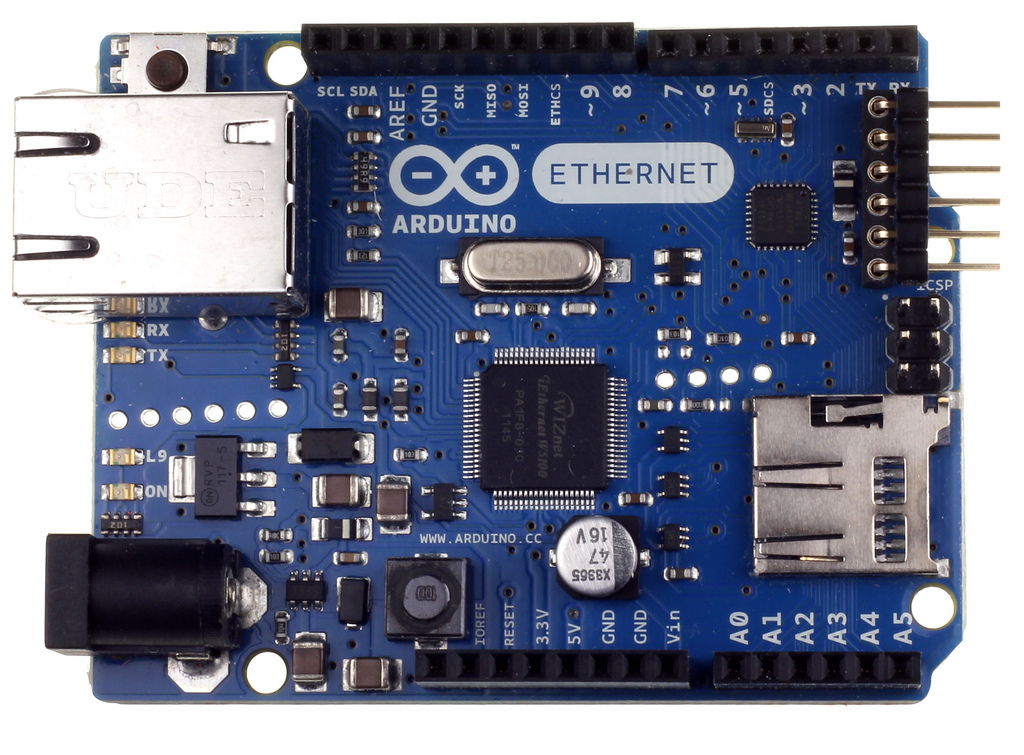

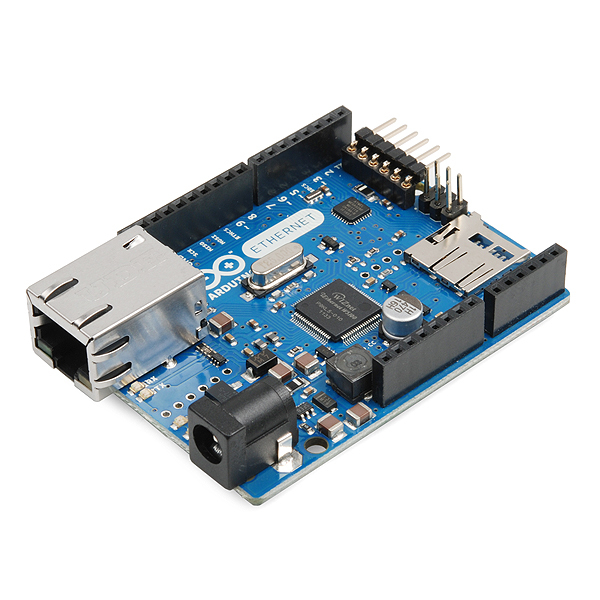

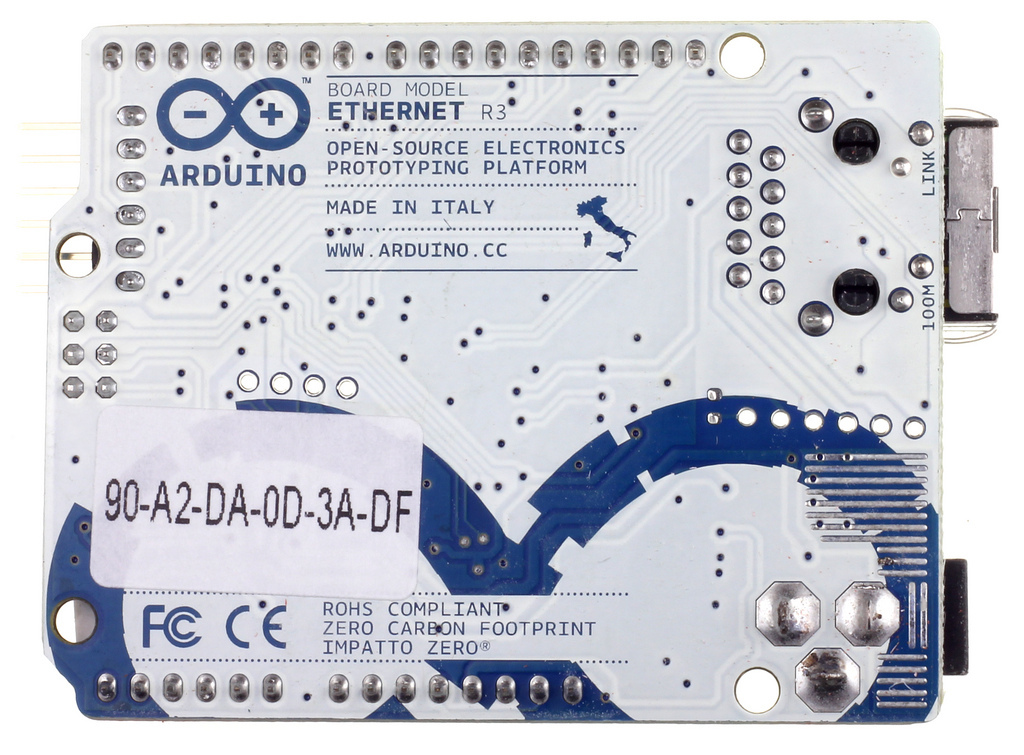

Arduino Ethernet — это симбиоз Uno и Ethernet Shield на одной плате форм-фактора R3. Это оригинальная плата, произведённая в Италии.

На Arduino Ethernet отсутствует разъём для USB, на его месте расположен разъём 8P8C для витой пары. Поэтому, чтобы прошивать микроконтроллер Arduino понадобится отдельный модуль USB-Serial Converter, который временно устанавливается на штырьковые контакты, на плате. Модуль в комплект не входит: вам понадобится всего один для нескольких Arduino Ethernet.

Из-за того, что к микроконтроллеру подключён Ethernet-модуль и SD-модуль, некоторые контакты Arduino зарезервированы и не могут быть использованы для произвольных нужд:

• 10-й, 11-й, 12-й, 13-й зарезервированы для общения с сетевым чипом по протоколу SPI
• 4-й зарезервирован для обращения к SD-модулю
• 2-й для обработки прерываний сетевого чипа

По остальным характеристикам Arduino Ethernet соответствует связке Uno и Ethernet Shield.
