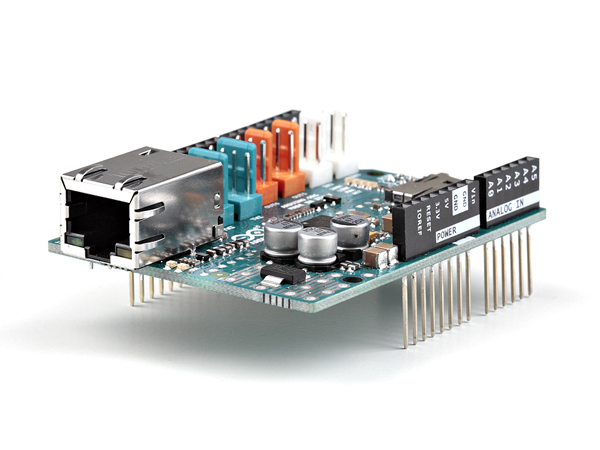

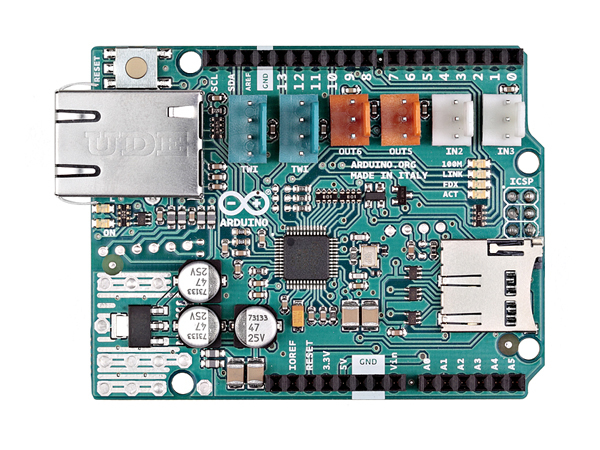

Ethernet Shield 2

Товар снят с продажи
Найти замену

Добавьте к своему проекту Ethernet Shield, чтобы подключить устройство на базе Arduino или Iskra к проводной сети. Ethernet Shield позволит выступить в роли полноценного сетевого устройства: общаться с аналогичными устройствами, с обычными компьютерами, принтерами, сервисами в интернете и другими сетевыми ресурсами.

Используйте Ethernet Shield для создания проектов IoT (интернета вещей):

  • для дистанционного управления устройством через интернет;
  • для отображения данных с онлайн-сервисов вроде Яндекс.Пробок и Гисметео;
  • для ведения протокола показаний сенсоров в облачном хранилище;
  • для запуска небольшого веб-сервера.

Плата основана на чипе Wiznet W5500, который поддерживает TCP и UDP-протоколы. До восьми соединений могут одновременно находиться в открытом состоянии.

Ethernet Shield производится компанией Arduino SRL в Италии.

Подключение и программирование

Для соединения с локальной сетью используйте стандартный разъём 8P8C (RJ45) на борту. Один конец патч-корда витой пары подключите к роутеру или хабу, второй — к Ethernet Shield.

На плате в вашем распоряжении также слот для microSD-карты объёмом до 2 ГБ. Если вы хотите хранить файлы медиа-данных для раздачи в сеть, длинные логи или другие объёмные данные, microSD — хорошее решение.

Распиновка платы соответствует стандарту Rev3. Для коммуникации с управляющей платой используется SPI. Ethernet Shield занимает пины MOSI, MISO, SCK, а также 10-й в качестве CS для чипа W5500 и 4-й в качестве CS для работы с SD-картой, если она используется.

Для программирования сетевого взаимодействия используйте библиотеку Ethernet2. Примеры программ в составе этой библиотеки помогут быстро освоить плату.

Для взаимодействия с SD-картой используйте стандартную библиотеку «SD».

Альтернативы

Если вам всегда нужна Arduino в паре с Ethernet, рассмотрите гибридную плату два-в-одном Arduino Leonardo ETH.

На микроконтроллерной плате тяжело реализовывать обработку XML, JSON, раздавать страницы с динамическим содержимым — ограниченность в ресурсах даёт о себе знать. Поэтому если вам нужен проект с мощным веб-сервером или клиентом, присмотритесь к одноплатным компьютерам.

Характеристики

  • Ethernet-чип: Wiznet W5500.
  • Рабочее напряжение: 5 В.
  • Размер буфера: 32 КБ.
  • Скорость соединения: 10/100 Мбит.
  • Занимаемые пины: SPI (MISO, MOSI, SCK), 10, 4.
  • Габариты: 69×53 мм (RJ45 выступает на несколько мм).
