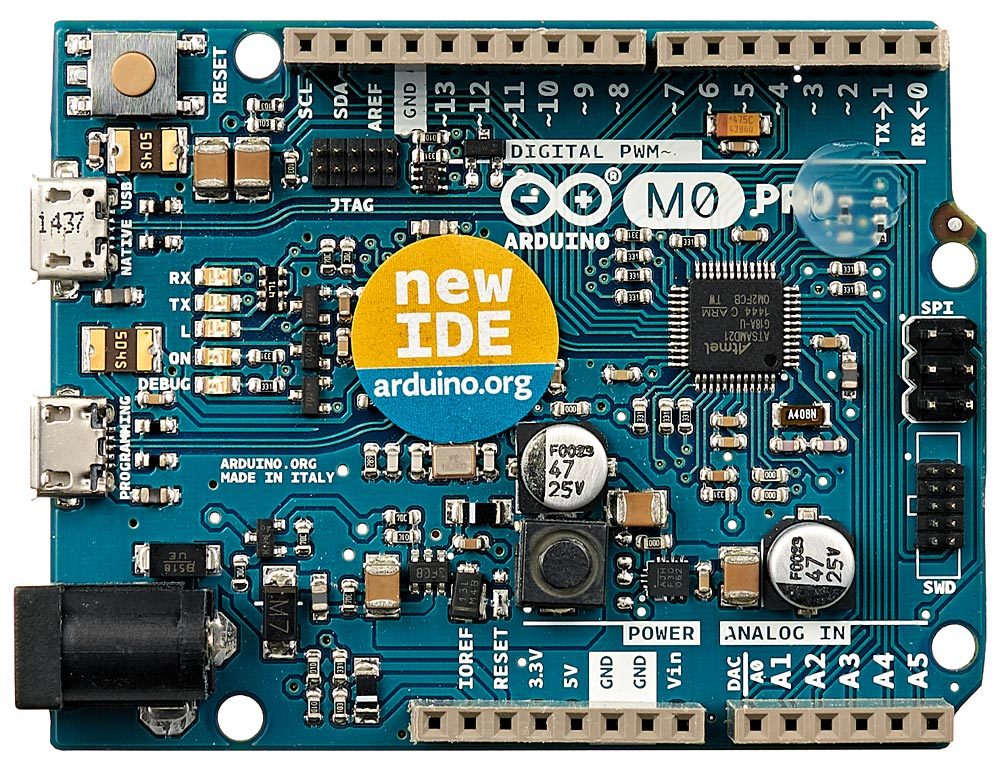

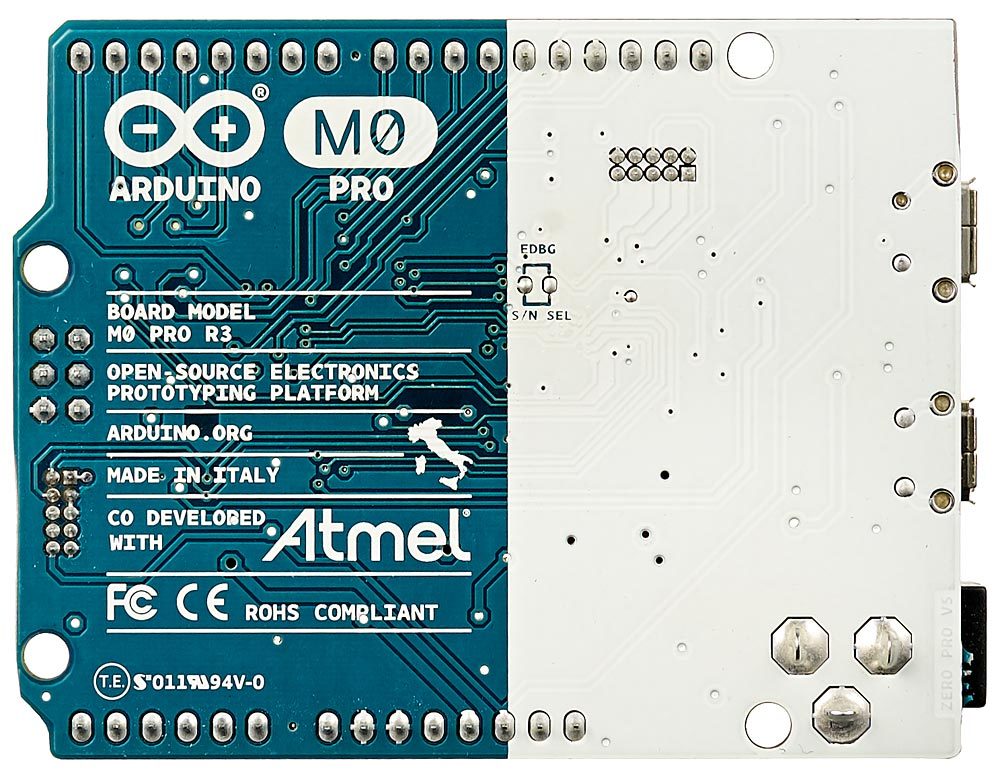

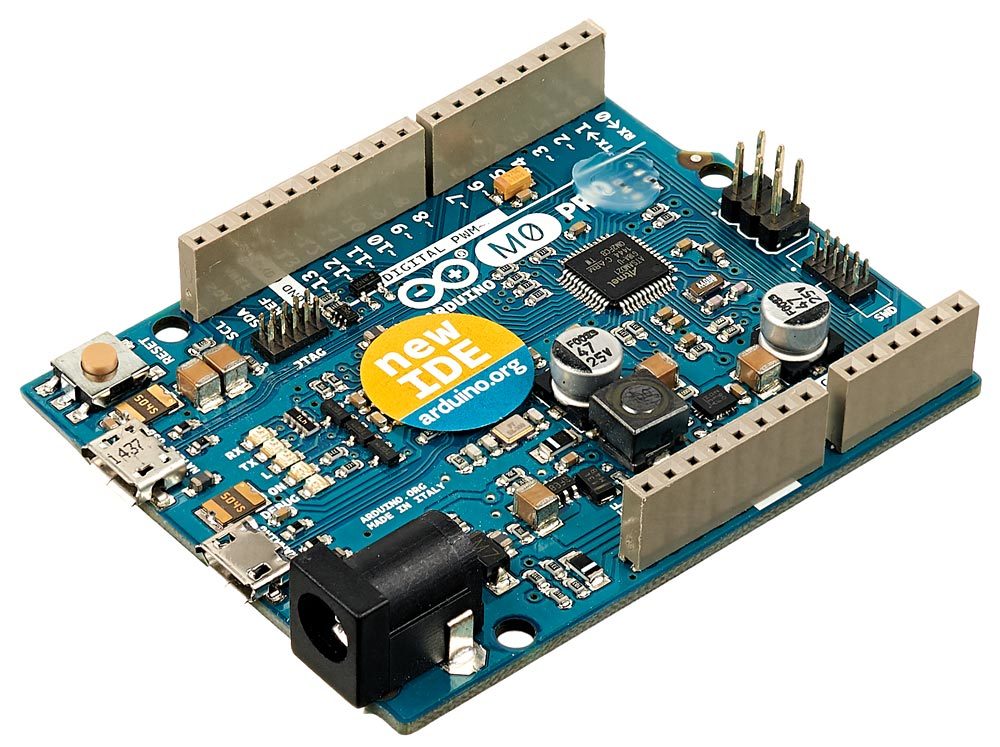

Arduino M0 Pro

Платформа на 32-битном ARM-процессоре ATSAMD21G18 от Atmel с вычислительном ядром Cortex® M0.

Микроконтроллер работает на частоте 48 МГц. А благодаря своей 32-битной архитектуре он выполняет большинство операций над целыми числами всего за один такт.

Arduino M0 Pro позволит выполнять сложные математические расчёты, получать точные аналоговые значения и при этом слушать музыку напрямую с микроконтроллера.

Плата производилась в Италии компанией Arduino.

Порты и периферия

Внимание! Родное напряжение для Arduino M0 Pro — 3,3 В, а не 5 В, как у большинства плат Arduino. Выходы для логической единицы выдают, а в режиме входа ожидают принимать не более 3,3 В. Большее напряжение может повредить процессор! Будьте внимательны при подключении периферии. Убедитесь, что она корректно работает в диапазоне до 3,3 В.

На колодки выведены 20 портов ввода-вывода общего назначения:

• 6 могут быть аналоговыми входами с разрешением 12 бит;
• 12 — выдавать 10-битный ШИМ-сигнал;
• 1 — выдавать аналоговый сигнал (ЦАП) с разрешением 10 бит.

Используйте ЦАП, чтобы сделать аудиовыход. Для этого пригодится библиотека Audio.

На плате доступны аппаратные интерфейсы SPI, TWI/I²C, UART/Serial.

Подключение и программирование

Платформа программируется через привычную Arduino IDE или с помощью визуальной среды программирования XOD IDE.

Для прошивки используется порт Programming USB или Native USB.

• Programming USB-порт (programming) используется для прошивки Arduino M0 Pro. Он подключён к микрокотроллеру отладчику (EDBG) на плате, который служит мостом между USB и аппаратным портом микрокотроллера ATSAMD21G18. Programming USB-порт используется для отладки программ или востановления загрузчика микроконтроллера ATSAMD21G18 без отдельного программатора.
• Native USB-порт используется для связи с другими устройствами в режимах slave (эмуляция мыши, клавиатуры) и в host (приём данных с фотоаппаратов, управление, телефоном).

Питание

Питание можно подавать через:

• Progranning USB-порт;
• Native USB-порт;
• Внешний разъём питания или пин Vin.

Питание через внешний разъём или пин Vin проходит через встроенные регуляторы напряжения, рассчитанные на напряжение от 7 до 14 В.

Безопасность

Arduino M0 Pro снабжена предохранителем, защищающим USB-порты вашего компьютера от перенапряжения и коротких замыканий. Хотя большинство компьютеров обладают собственными средствами защиты, предохранитель даёт дополнительную уверенность. Он разрывает соединение, если на USB-порт подаётся более 500 мА, и восстанавливает его после нормализации ситуации.

Характеристики

• Микроконтроллер: ATSAMD21G18, 32-Bit ARM Cortex M0+
• Микроконтроллер отладки: AT32UC3A4256, 32-Bit AVR
• Тактовая частота: 48 МГц
• Объём Flash-памяти: 256 КБ
• Объём SRAM-памяти: 32 КБ
• Портов ввода-вывода всего: 20
• Портов с АЦП: 6
• Разрядность АЦП: 12 бит, по умолчанию 10 бит
• Портов, подключённых к ЦАП: 1
• Разрядность ЦАП: 10 бит
• Портов с ШИМ: 12
• Разрядность ШИМ: 10 бит, по умолчанию 8 бит
• Аппаратных интерфейсов SPI: 1
• Аппаратных интерфейсов I²C / TWI: 1
• Аппаратных интерфейсов UART / Serial: 1
• Номинальное рабочее напряжение: 3,3 В
• Максимальный выходной ток пина 5V: 1 A
• Максимальный выходной ток пина 3V3: 1,2 А (включая питание микроконтроллера)
• Максимальный ток с пина или на пин: 7 мА
• Допустимое входное напряжение от внешнего источника: 7–14 В
• Габариты: 69×53 мм
