Осциллограф DSO Quad
Портативный цифровой осциллограф DSO Quad Alloy Black от Seeed Studio — незаменимый помощник при работе над схемами, связанными с обработкой сигналов. Осциллограф даст возможность увидеть как со временем изменяется напряжение в интересующих точках цепи и как они соотносятся друг с другом. В сравнении с аналогичными по уровню осциллографами, у DSO Quad — отличное отношение цены к качеству и возможностями.

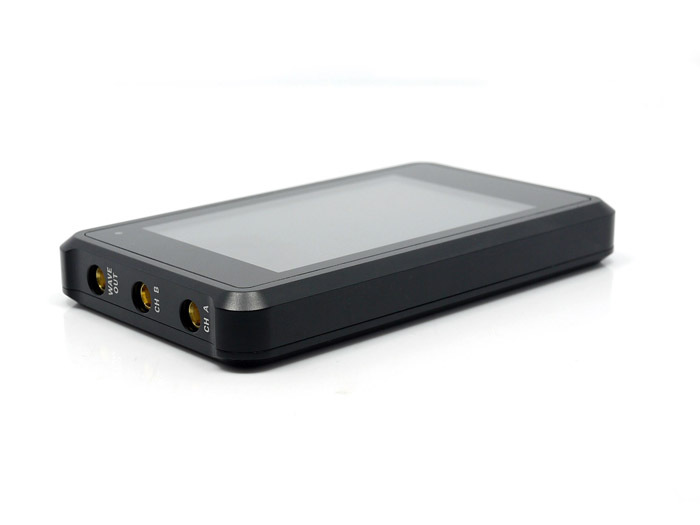

На DSO Quad есть 2 канала для считывания аналоговых сигналов (произвольное напряжение) и 2 канала для считывания цифровых сигналов (логические 0 или 1). Множество каналов даёт возможность видеть как во времени распределяются изменения напряжения друг относительно друга.
Имеющийся на борту генератор сигнала может выдавать сигналы различной формы: синусоида, треугольный, пила, меандр.
Сканер же может работать в нескольких режимах:
- Постоянное обновление экрана в реальном времени
- Замораживание картинки при поступлении сигнала
- Синхронизация картинки для периодичного сигнала
При этом в качестве сигнала можно выбрать:
- Изменение напряжения выше/ниже заданного порога
- Восходящий/нисходящий фронт
- Пульс длиннее/короче заданного времени
- Перепад больше заданной величины
Все масштабы, пределы, частоты настраиваются через экранное меню.

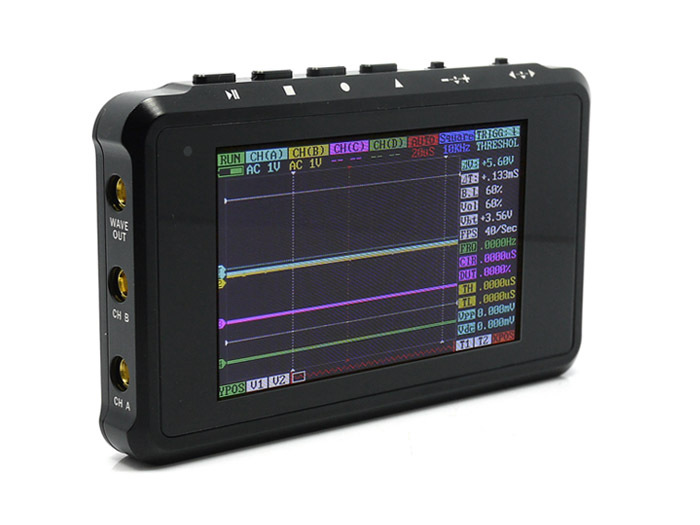

Цветной 3’’ экран с разрешением 400×240 наглядно покажет картину, а встроенный накопитель на 2 Мб сохранит изображение и сырые данные для передачи на компьютер.
В комплекте с осциллографом поставляются 2 щупа для аналоговых сигналов и 2 для цифровых. Они же могут использоваться для выхода генератора сигнала.

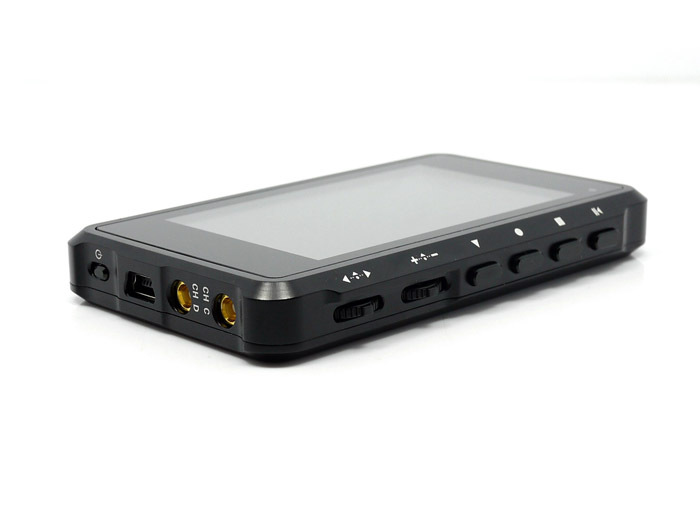

Осциллограф DSO Quad питается от Li-Pol аккумулятора, который заряжается от USB. Через разъём mini-USB также можно скачивать сохранённые данные и обновлять прошивку. Сам кабель mini-USB в комплект не включён.
Внимание! Если DSO Quad при работе подключён к USB, запрещается производить измерения цепи, которая не соединена общей землёй с тем-же USB-концентратором. В противном случае осциллограф может быть повреждён. Иными словами: либо работайте, не подключая осциллограф к компьютеру, либо питайте тестируемое устройство от соседнего USB-порта.
Подробнее о DSO Quad можно прочитать на сайте производителя.
Характеристики
- Процессор: ARM cortex M3 (STM32F103VCT6). 32-битная система.
- Аналоговых каналов: 2
- Цифровых каналов: 2
- Частота семплирования: 1 килосемпл/сек — 72 мегасемпла/сек
- Частота генератора: 10 Гц — 1 МГц
- Вертикальный масштаб: 20 мВ — 10 В на деление
- Вертикальное разрешение: 8 бит
- Максимальное напряжение: 60 В
- Тип входного напряжения: постоянное или переменное
- Длина записи: 4096 семплов на канал
Комплектация
- 1 × DSO Quad
- 1 × Аккумулятор
- 2 × Mueller MCX X1 — аналоговый щуп
- 2 × Цифровой щуп
- 1 × Отвёртка
