Двухцветная светодиодная матрица 8×8

Товар снят с продажи

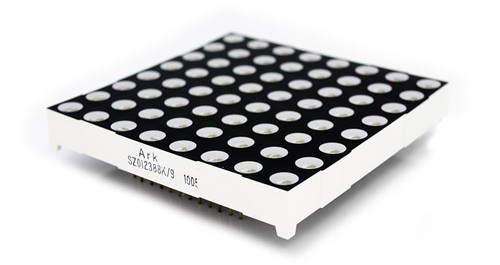

Ваше устройство должно рисовать небольшие картинки, или вы хотите сделать светодиодную панель для вывода бегущей строки? Светодиодная матрица — отличный способ отображения информации. Эта панель содержит 64 (8×8) двухцветных светодиодов.

Эта светодиодная матрица может отображать картины красного или зелёного цвета. Если зажечь два светодиода одновременно, то можно получить ещё и жёлтый цвет.

Подключение

В матрицу не встроена управляющая электроника, поэтому всё управление матрицой придётся реализовывать самостоятельно. Изображение рисуется на матрице динамической индикацией. Экран управляется с помощью 24-х контактов, 8 из которых отвечают за строки, а оставшиеся 16 — за столбцы красных или зелёных светодиодов.

Распиновка светодиодной матрицы

Для подключения к управляющей электронике вам будут необходимы 16 резисторов на 220 Ом, две макетные платы, 8 транзисторов для строк и пучок проводов «папа-папа». Если вы планируете использовать в качестве управляющего устройства Arduino, обратите внимание на наличие у выбранной вами платформы большого количества контактов. Такие платы как Arduino Uno имеют всего 20 контактов, способных управлять этим экраном. Количество используемых контактов можно существенно уменьшить, воспользовавшись сдвиговыми регистрами.

Характерестики

  • Номинальный ток одного светодиода: 20 мА
  • Габариты: 60×60×10 мм.
