Микрокомпьютер Raspberry Pi 3 Model B+

Мегагерц много не бывает — процессор Raspberry Pi 3 B+ разогнан до 1,4 ГГц. Ускорились сетевые интерфейсы, а ещё появилась поддержка Power over Ethernet.

Область применения Raspberry Pi ограничена лишь вашими знаниями и фантазией.

Автоматизируйте дом или воспользуйтесь этим крошечным компьютером для создания:

• робота с управлением по Wi-Fi или обладающего компьютерным зрением,
• эмулятора игровой консоли,
• домашней метеостанции,
• охранной системы с распознаванием лиц.

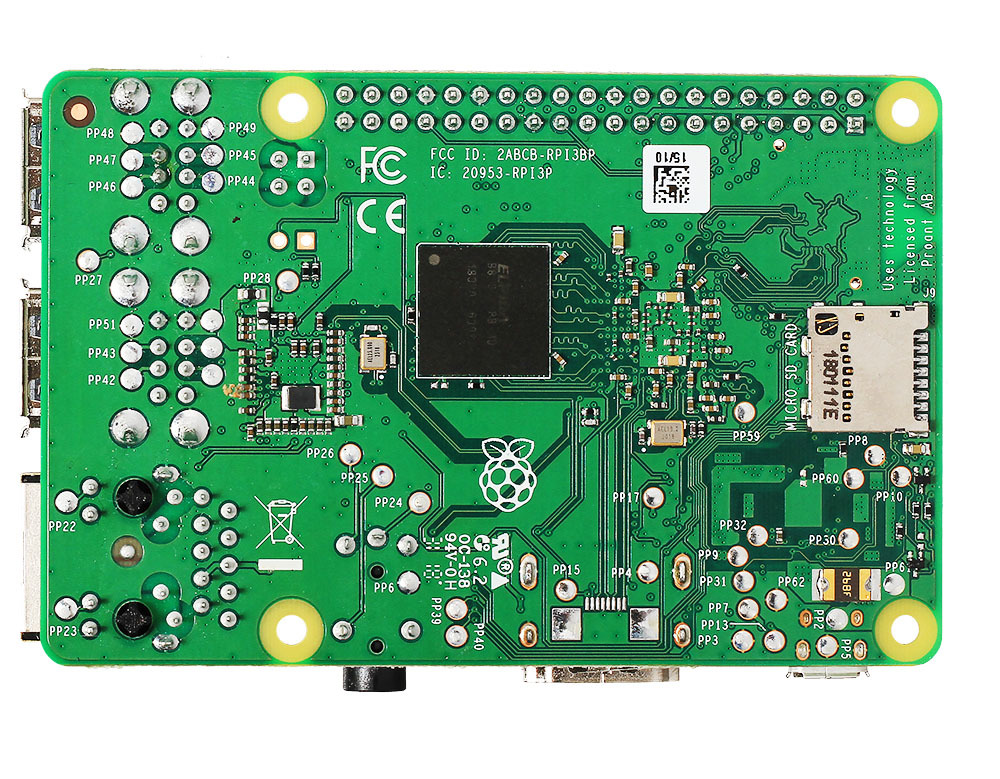

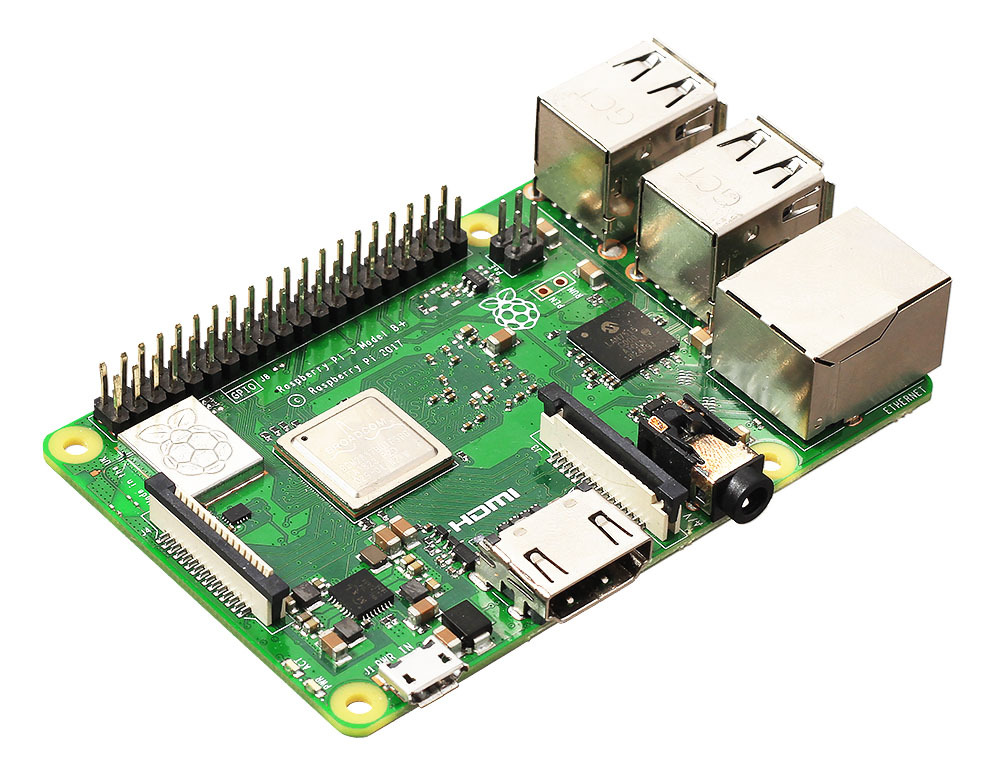

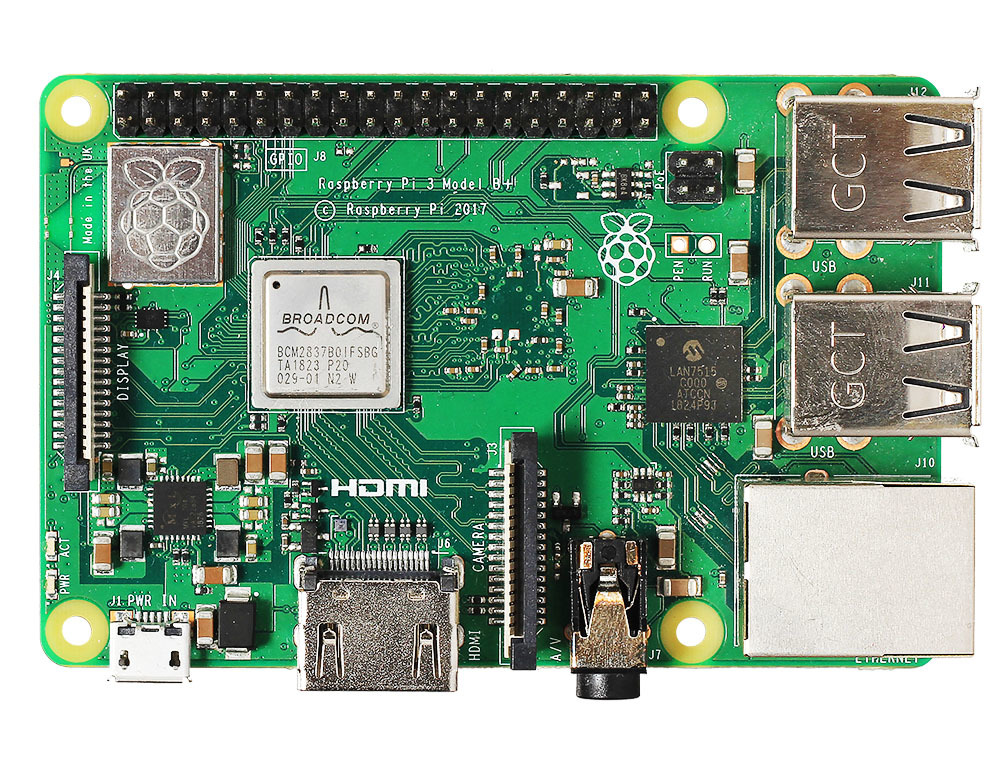

Компьютер размером с банковскую карту имеет на борту привычные ПК составляющие: процессор, оперативную память, разъём HDMI, композитный выход, USB, Ethernet, Wi-Fi и Bluetooth.

Главное преимущество Raspberry Pi — 40 контактов ввода/вывода общего назначения (GPIO). К ним вы сможете подключать периферию для взаимодействия с внешним миром: исполнительные устройства, любые сенсоры и всё, что работает от электричества.

Штатной операционной системой для Raspberry Pi является Linux. Она устанавливается на microSD карту, а та — в специальный слот на плате. Если вы не знаете Linux, не пугайтесь. Этот компьютер — прекрасная возможность во всём разобраться. Потерять данные или сильно напортачить с настройками не так страшно, образ на SD-карте можно восстановить за считанные минуты. После этого — смело продолжайте эксперименты!

Версия платы

Raspberry Pi 3 Model B+ — это модернизированная версия Model B с 64-битным четырёхядерным процессором ARM Cortex-A53, разогнанным с 1,2 ГГц до 1,4 ГГц. На борту обновлённые беспроводные интерфейсы Wi-Fi 802.11n и Bluetooth 4.2/LE.

Кроме того, процессор имеет архитектуру ARMv53, а значит, вы сможете использовать любимую операционную систему: Debian Wheezy, Ubuntu Mate, Fedora Remix и даже MS Windows 10 IoT.

Raspberry Pi 3 Model B+ наделили 1 ГБ оперативной памяти, но эта память делится с графической подсистемой. Графический двухъядерный процессор VideoCore IV® поддерживает стандарты OpenGL ES 2.0, OpenVG, MPEG-2, VC-1 и способен кодировать, декодировать и выводить Full HD-видео (1080p, 30 FPS, H.264 High-Profile).

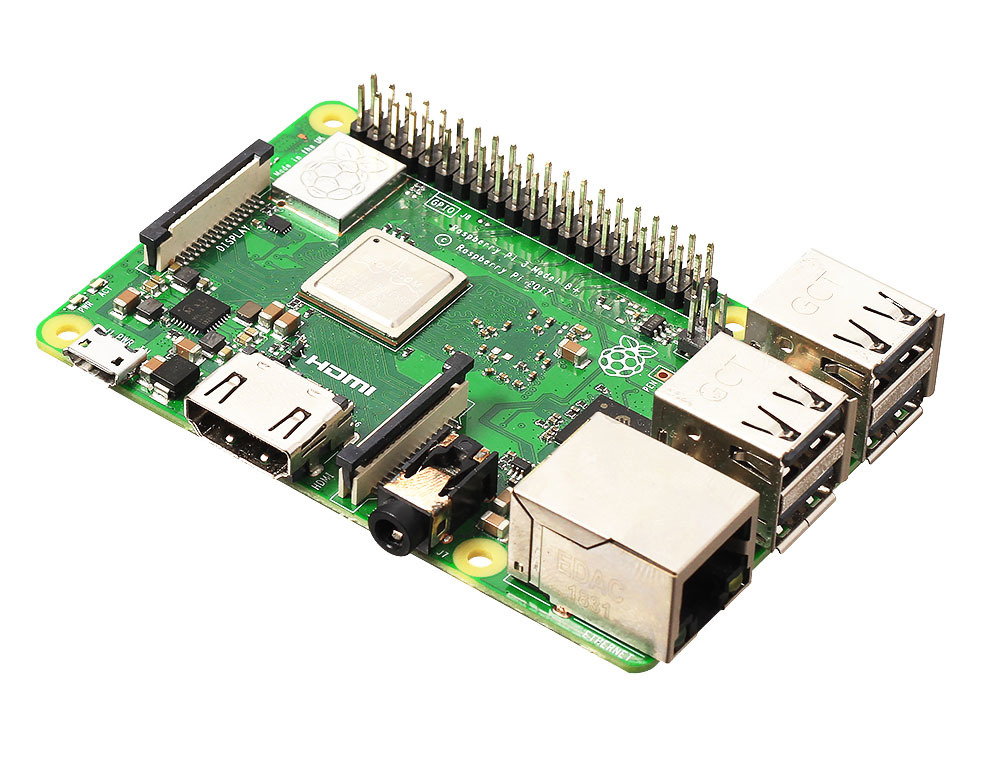

Подключение периферии

Для подключения монитора или телевизора используйте композитный видеовыход или разъём HDMI. Разрешение варьируется от 640×350 (EGA) до 1920×1200 (WUXGA) для HDMI. Композитный выход работает в форматах PAL и NTSC.

Колонки или наушники подключаются через стандартное гнездо 3,5 мм. Также звук может передаваться по HDMI.

Raspberry Pi 3 Model B+ предоставляет 4 USB-порта, объединённых внутренним хабом. К ним, помимо прочего, можно подключить клавиатуру и мышь.

Для экономии ресурсов центрального процессора Raspberry Pi предлагает подключение штатных модулей по интерфейсу MIPI через 15-пиновые шлейфы FFC:

• CSI-2 для камер.
• DSI для дисплеев.

В качестве низкоуровневых интерфейсов доступны:

• 40 портов ввода-вывода общего назначения.
• UART (Serial).
• I²C/TWI.
• SPI с селектором между двумя устройствами.
• пины питания: 3,3 В, 5 В и земля.

Для коммуникации на Raspberry Pi 3 Model B+ доступны интерфейсы:

• Ethernet на 10/100/1000 Мбит/с со стандартным гнездом 8P8C (RJ45).
• Wi-Fi 802.11n и Bluetooth 4.2.

Питание

Питание Raspberry Pi 3 осуществляется от 5-вольтового адаптера через разъём micro-USB или пины питания. Рекомендуем использовать источник питания с силой тока не менее 2,4 А, чтобы иметь возможность подключать к USB-портам более энергоемкие устройства.

Аппаратный выключатель питания на плате отсутствует. Для включения компьютера достаточно подключить кабель питания. Для выключения используйте штатные функции операционной системы.

Габариты

Размер платы: 85×54 мм. USB-порты, Ethernet-гнездо, HDMI, аудио-гнездо выступают за обозначенные рамки на несколько миллиметров.

Программное обеспечение

Вместо традиционного для обычных компьютеров жёсткого диска Raspberry Pi использует microSD флеш-карту. Она должна быть предварительно подготовлена — на неё следует установить операционную систему. Имея несколько флеш-карт, вы можете поочерёдно использовать их, получив несколько изолированных образов компьютеров.

Флеш-карта в комплект не входит.

Поддерживаются карты размером от 4 ГБ. Рекомендуемый объём — не менее 8 ГБ.

Характеристики

• Процессор: 64-битный четырёхъядерный ARM Cortex-A53 с тактовой частотой 1,4 ГГц на однокристальном чипе Broadcom BCM2837
• Оперативная память: 1 ГБ LPDDR2 SDRAM
• Цифровой видеовыход: HDMI
• Композитный выход: 3,5 мм (4 pin)
• USB-порты: 4× USB 2.0
• Беспроводная сеть: WiFi 2,4/5 ГГц, 802.11n
• Ethernet: 10/100/1000 Мб RJ45
• Bluetooth: Bluetooth 4.2, Bluetooth Low Energy
• Разъём дисплея: MIPI DSI (15 пинов, шаг 1 мм)
• Разъём камеры: MIPI CSI (15 пинов, шаг 1 мм)
• Карта памяти: MicroSD
• Порты ввода-вывода: 40
• Габариты: 85x56x17 мм
