Семисегментный индикатор SegM8
Вашему чудо-проекту нужен большой индикатор? А может, целое табло из 7-сегментных модулей для отображения показаний датчиков? С модулями SegM8 вам не придётся возиться, придумывая схему управления и питания каждого сегмента. Мы всё продумали, чтобы вам осталось лишь подключить контроллер с интерфейсом SPI и подать на индикатор общее питание!

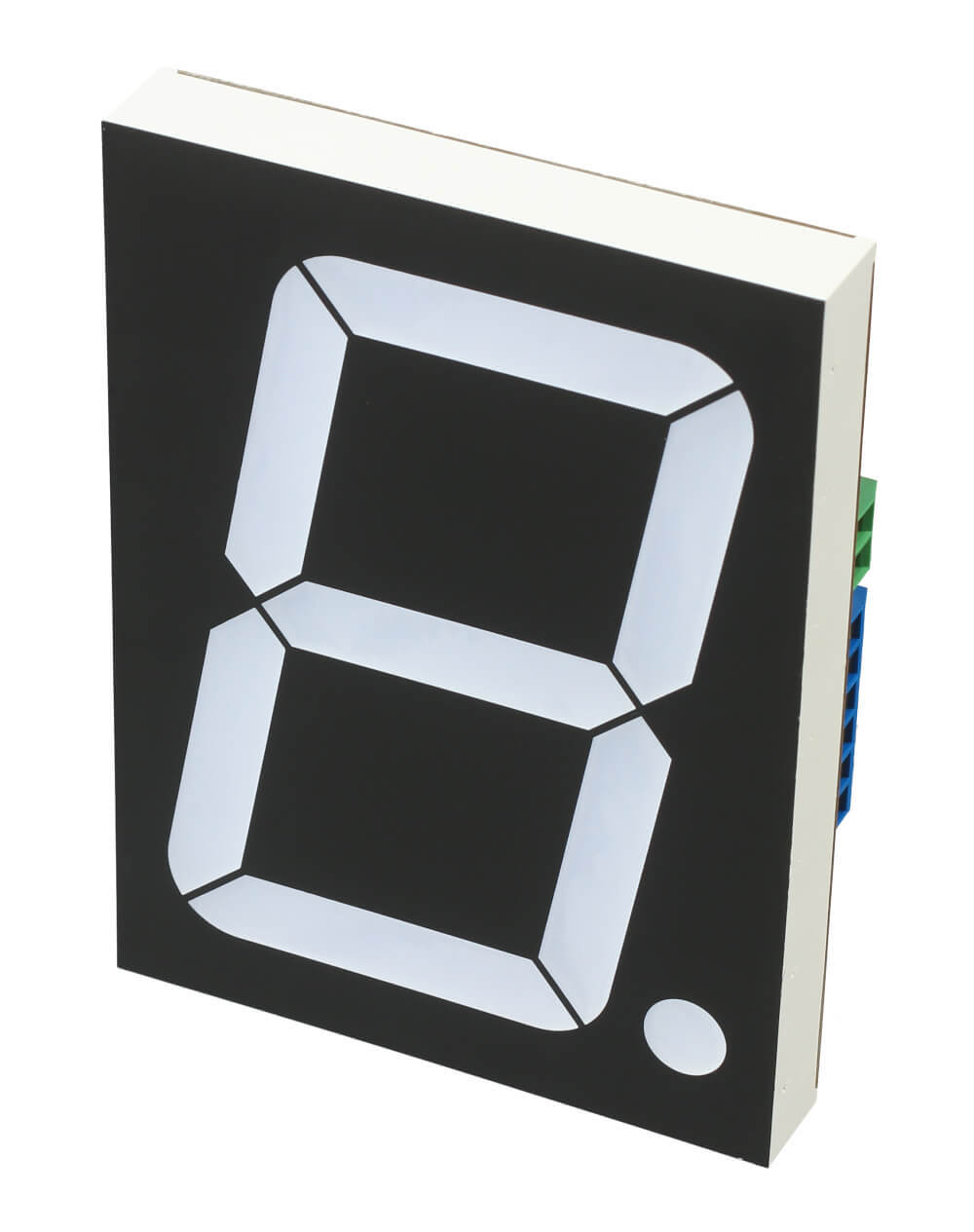

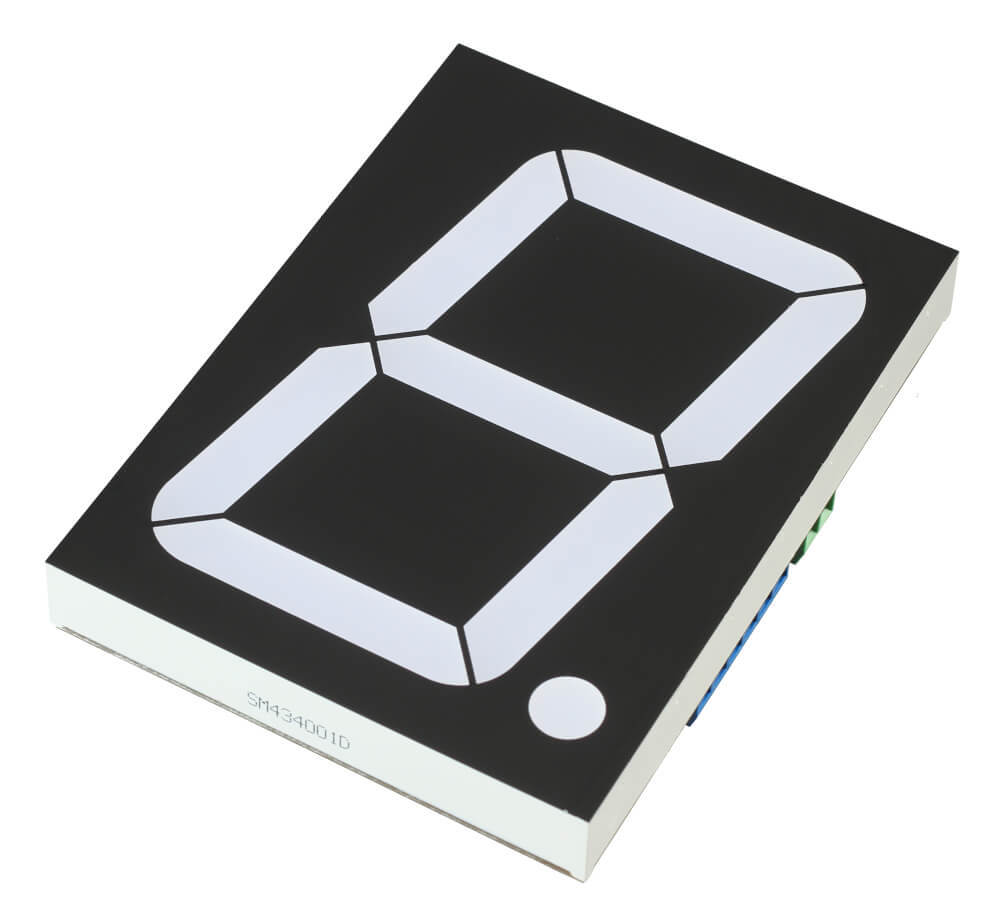

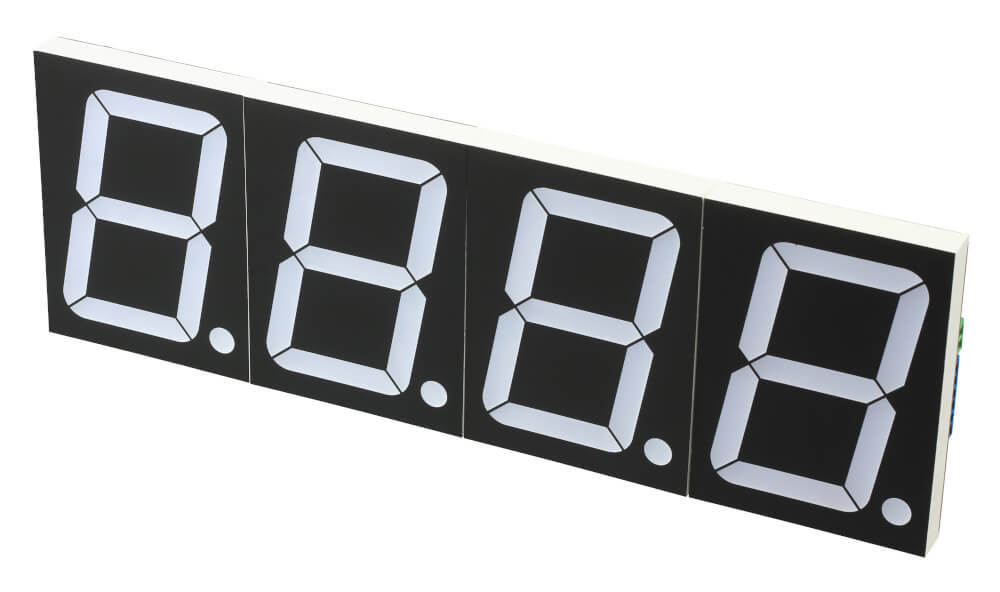

Вы сможете ярко высвечивать один разряд числа на SegM8, или же объединить несколько модулей по цепочке без пайки и лишних ухищрений.
Особенности
- Продуманный дизайн модулей SegM8 позволит вам быстро сделать яркую и эстетичную индикацию для DIY-проекта.
- Несколько модулей легко объединяются в табло, подключаясь между собой штыревыми вилками.
- Вся цепочка SegM8 управляется через один интерфейс SPI, что экономит пины на контроллере.
- Два режима яркости: штатный и экономный с уменьшенным током.
- Широкий выбор источника питания от 3,3 до 12 В.
- В комплекте приложены 4 винта для надёжного крепления индикатора SegM8 к панели.
Подключение

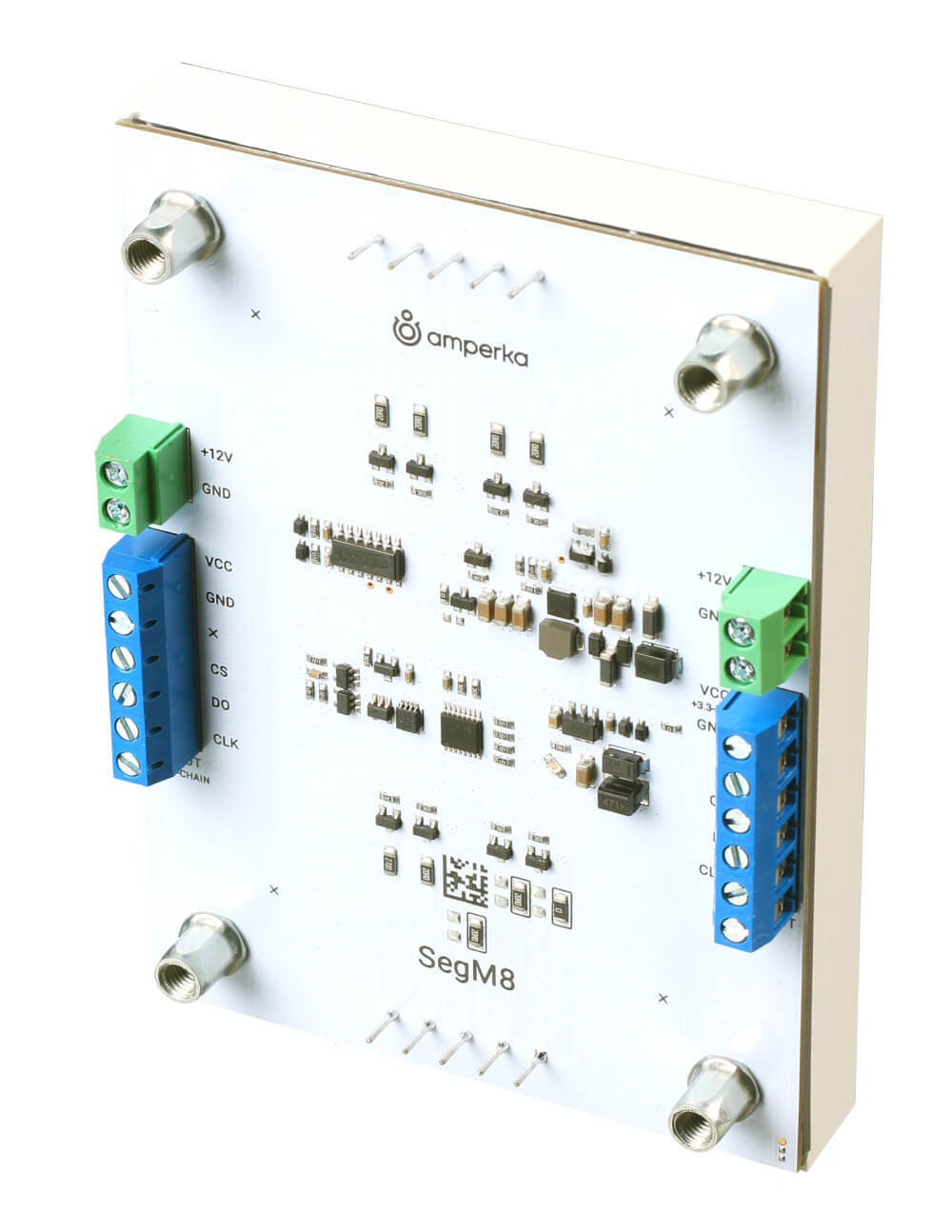

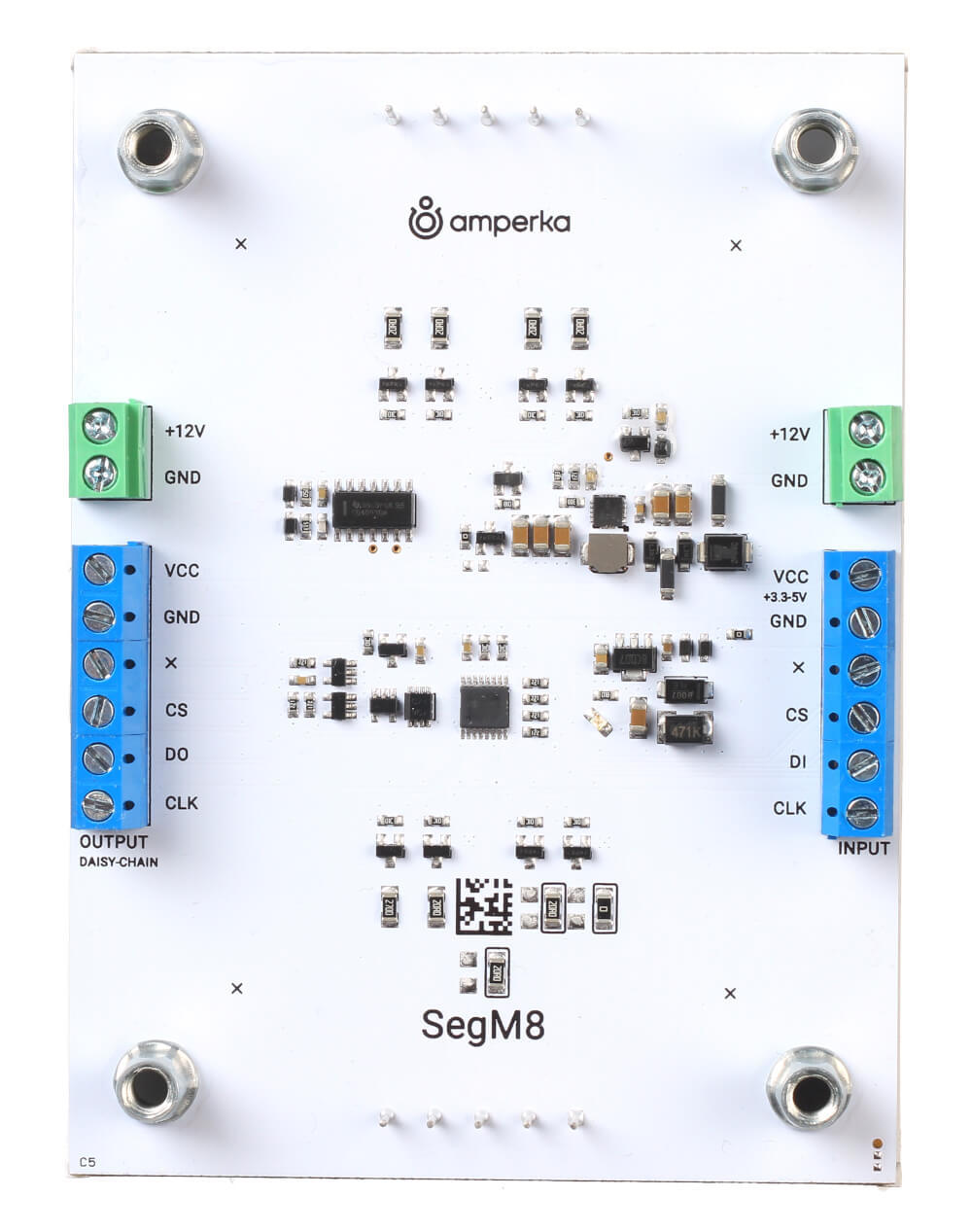

На задней панели индикатора расположены два винтовых клеммника для питания и управления устройством. Группа контактов Input служит для подключения к контроллеру, а контакты Output — для подключения следующего модуля в цепочке. Модуль общается с управляющими платами по интерфейсу SPI.
Силовой клеммник:
| Контакт | Функция | Подключение |
|---|---|---|
| +12V | Силовое питание | Блок питания 5–12 В |
| GND | Земля | Общая земля |
Сигнальный клеммник:
| Контакт | Функция | Подключение |
|---|---|---|
| VCC | Питание | Питание 3,3–5 В с контроллера |
| GND | Земля | Общая земля |
| CS | Выбор модуля SPI | Пин CS / SS |
| DI | Сигнал MISO | Пин MOSI |
| CLK | Тактовый сигнал | Пин CLK / SCK |

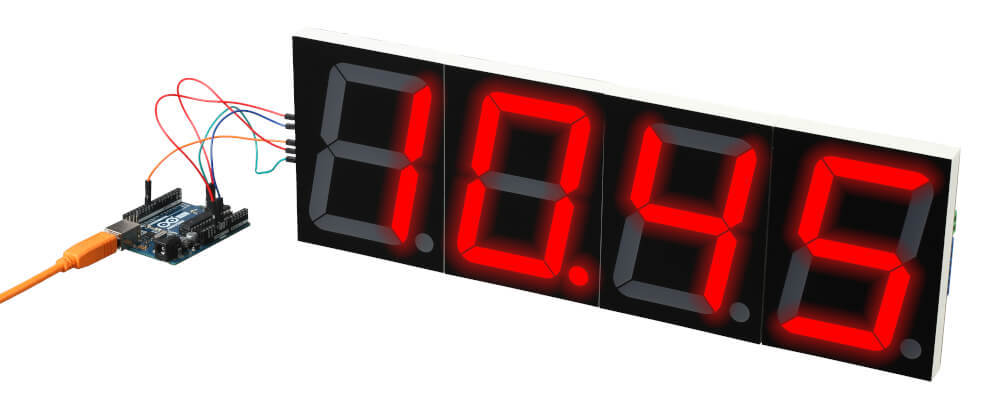

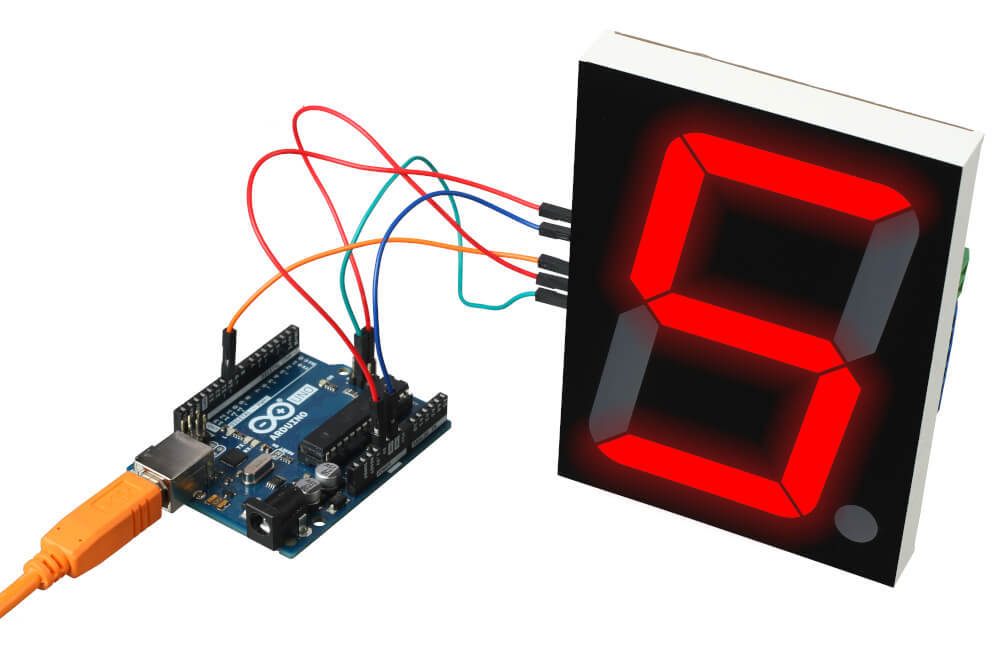

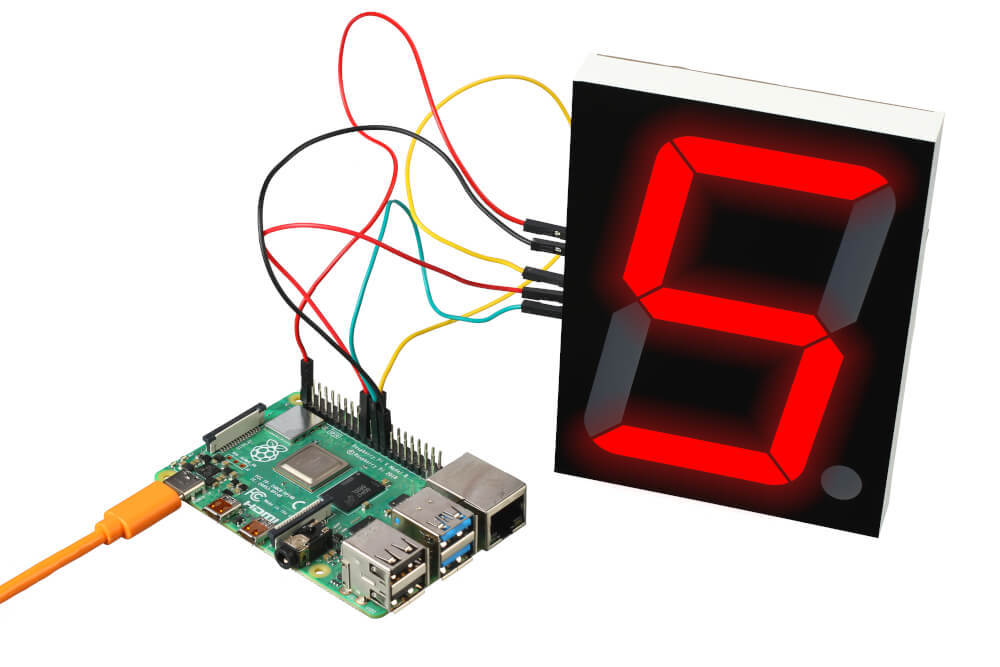

При подключении к Arduino удобно использовать Screw Shield, а для Raspberry Pi пригодятся провода «мама-папа».

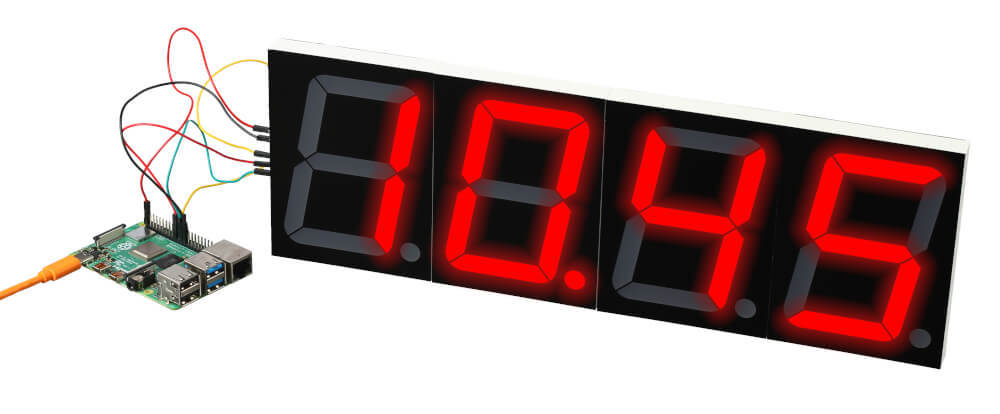

Если вам нужно объединить несколько модулей — просто воспользуйтесь штыревыми соединителями, чтобы подключить клеммники соседних элементов между собой.
Монтаж
Чтобы закрепить модуль SegM8 на какую-либо панель, достаточно прикрутить его четырьмя винтами. При этом лицевая сторона индикатора спрячет отверстия за собой.
Программирование
Мы разработали готовые библиотеки для удобной работы с индикаторами SegM8 в программной среде Arduino, XOD или Raspberry Pi. Они позволяют выводить цифры, символы и некоторые буквы.
Питание
Модуль SegM8 питается напряжением от 3,3 до 12 В. Подойдёт как внешний источник, так и линия питания на контроллере.
У индикатора два режима яркости:
- Штатный режим — при питании через силовой клеммник напряжением 5–12 В.
- Экономный режим — при питании через сигнальный клеммик напряжением 3,3–5 В.
Эко-режим полезен, когда вы ещё только отлаживаете свое устройство и питаете модули от контроллера, а подключать внешнее питание неудобно. В этом случае вы можете спокойно программировать проект, а состав табло будет ограничен возможностями управляющей платы. Например, питание от Arduino потянет до четырёх модулей SegM8.
Комплектация
- 1× Модуль-индикатор
- 4× Крепёжный винт
- 1× Штырьковый соединитель
Характеристики
- Модель: Amperka SegM8 (AMP-B200-RU)
- Светодиодный индикатор: SA40-19SRWA
- Драйвер индикатора: 74HC595 с усилительным каскадом на каждом канале
- Индикация: 7 сегментов + точка
- Цвет: красный
- Тип подключения: винтовые клеммники
- Программный интерфейс: SPI
- Режимы яркости: штатный / экономный
- Напряжение питания:
- Через силовой клеммник: 5–12 В (штатный режим)
- Через сигнальный клеммник: 3,3–5 В (экономный режим)
- Потребляемый ток:
- В экономном режиме яркости: до 50 мА
- В штатном режиме яркости: до 300 мА
- Напряжение логических уровней: 3,3–5 В
- Размеры модуля: 122×90×26,3 мм
- Масса: 260 г
