Цветной графический TFT-экран 480×320 / 3,2”

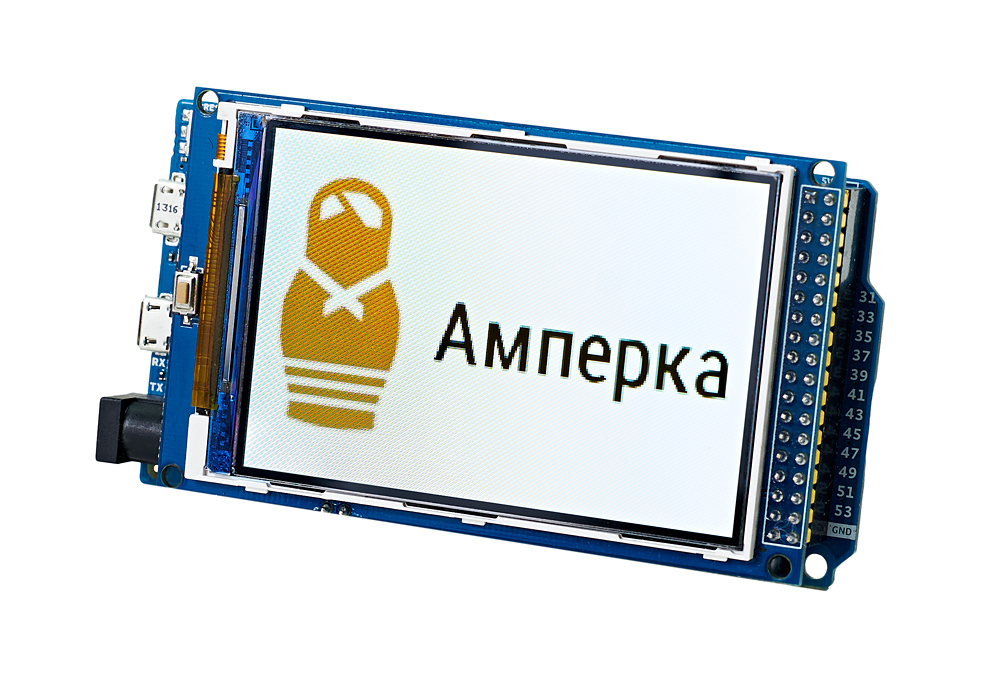

У вас проект на Arduino Mega или Arduino Due? Пусть он покажет миру, что думает. Дисплей с HVGA-разрешением 480×320, IPS-матрицей и размером аккурат по габаритам управляющей платы — прекрасная возможность для этого.

На обратной стороне модуля вы найдёте слот для SD-карты. На флешке можно хранить изображения в формате RAW и использовать их для построения графики.

Подключение

Дисплей работает через параллельный интерфейс. Его пины выведены в виде штырьковых контактов и задействуют 16 выходов управляющей платы только на обмен данными. Задействованы цифровые порты Arduino Mega с дальнего разъёма.

Если вы хотите поставить экран поверх бутерброда с платами расширения, используйте сквозные контактные колодки Arduino, чтобы увеличить высоту разъёма.

На плате дисплея установлены преобразователи уровня напряжения, поэтому он одинаково хорошо и сразу работает, как на 5-вольтовых платах, так и на 3,3-вольтовых.

Чтобы не задумываться о деталях протокола, для вывода графики с Arduino пользуйтесь готовой библиотекой UTFT.

Подробная инструкция по подключению и пример работы есть у нас на вики.

Скорость

Параллельный интерфейс с одной стороны занимает множество пинов, но с другой позволяет добиться высокой скорости передачи данных.

Скорость полной перезаливки экрана составляет доли секунды. Из дисплея можно выжать обновление нескольких кадров в секунду, чего вполне хватит для вывода незамысловатой анимации.

Характеристики

• Контроллер: HX8357B
• Диагональ: 3,2 дюйма
• Рабочее напряжение: 3,3–5 В
• Разрешение: 480×320 (RGB)
• Интерфейс: 16-битный параллельный
• Размер экрана: 70×43 мм
• Размер модуля: 90×54 мм

Ресурсы

Видеообзор линейки экранов:

• Схема подключения и пример работы

• Библиотека для Arduino
