Сканер штрихкодов и QR-кодов

Артикул AMP-V14810
В наличии всего 5 шт.
2 640
1 шт.
Доставка
Самовывоз, курьер, постаматы, почта
Оплата
Наличными, картой, электронными деньгами

Сканер Waveshare поможет считывать одно- и двухмерные штрихкоды популярных форматов, включая QR Code. Автоматизируйте складской учёт или притворитесь кассиром «Пятёрочки», чтобы прощёлкать все товары!

Принцип действия

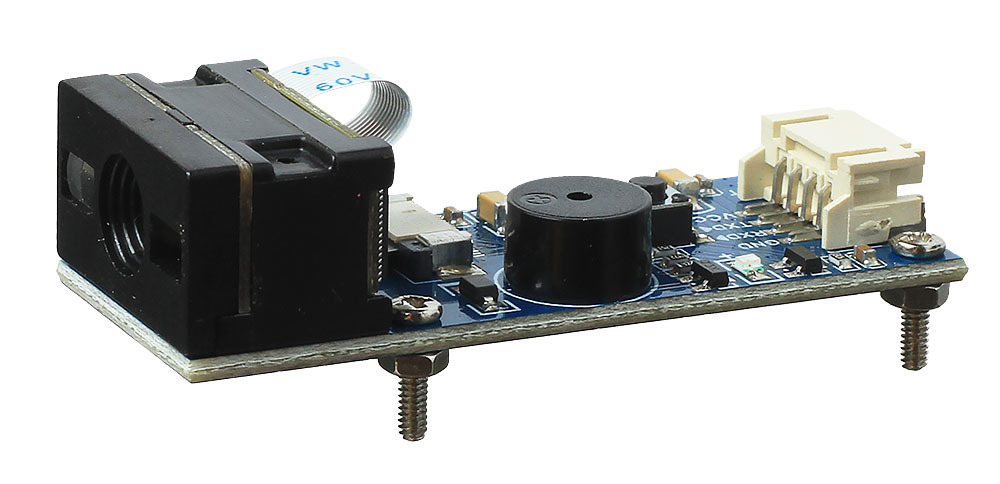

Секрет устройства заключается в комбинации цифровой камеры и модуля обработки изображения. В него зашит алгоритм, который распознаёт штрихкоды и QR-коды в поле зрения камеры, а если ей не хватает внешнего освещения — на помощь приходит встроенная LED-подсветка. Для точного наведения на штрихкод у сканера предусмотрен световой маркер в виде красной полоски.

Подносим штрихкод на дистанцию около 20 см к объективу, и раздаётся характерный сигнал зуммера, как на кассе супермаркета. На чтение кода уходит доля секунды, для ускорения процесса нужно выровнять плоскость штрихкода перпендикулярно к сканеру. Максимальный угол отклонения — 60 градусов.

Подключение и настройка

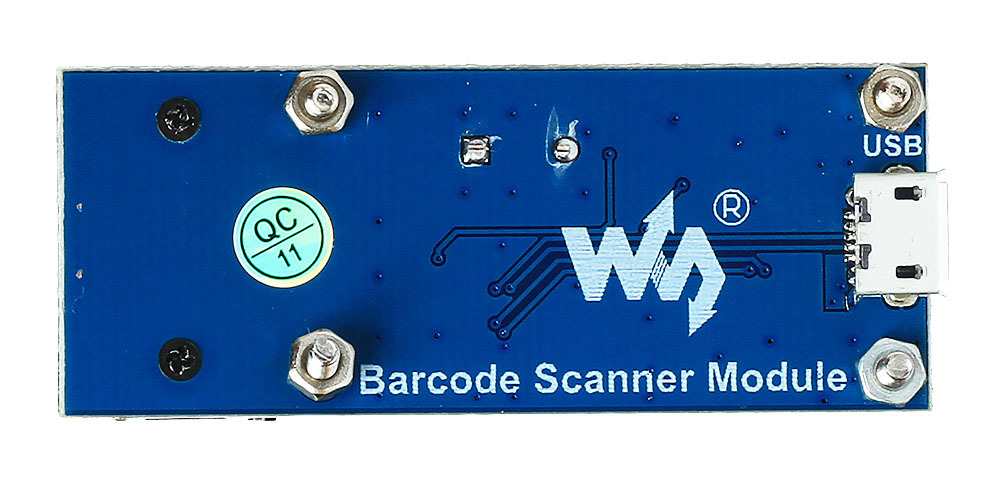

Сканер штрихкодов работает напрямую с компьютером без всяких приложений: он притворяется типовой USB-клавиатурой и выдаёт считанные данные в виде строки текста. Именно такой режим работы задан по умолчанию.

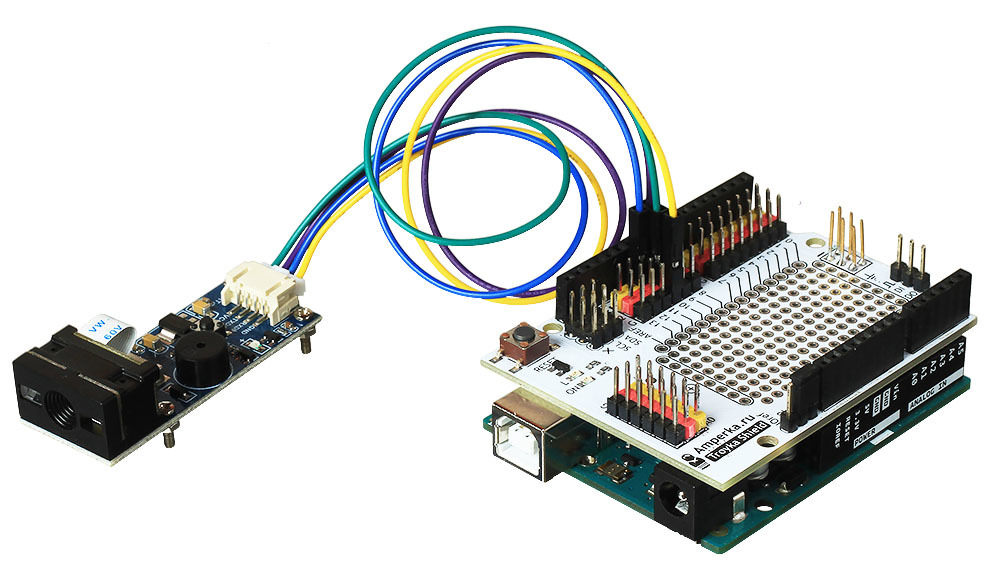

Кроме того, сканер общается с управляющими платами по интерфейсу UART. Для подключения к Arduino рекомендуем использовать Troyka Shield, а для Raspberry Pi предусмотрен Troyka Cap.

Настраивать сканер можно командами по UART, но куда проще воспользоваться сервисными QR-кодами: переключать режимы чтения, управлять LED и зуммером, сохранить и сбросить настройки можно просто нацелившись на соответствующий QR-код в инструкции устройства. Это позволяет менять конфигурацию на лету.

Обратите внимание, что нам не удалось перевести сканер в режим виртуального COM-порта, как указано в инструкции. По информации от производителя, эта функция зарезервирована на будущее.

Для активации процесса сканирования по умолчанию используется кнопка на плате. Встроенный зуммер сигнализирует об успешном считывании кода и изменениях в работе устройства.

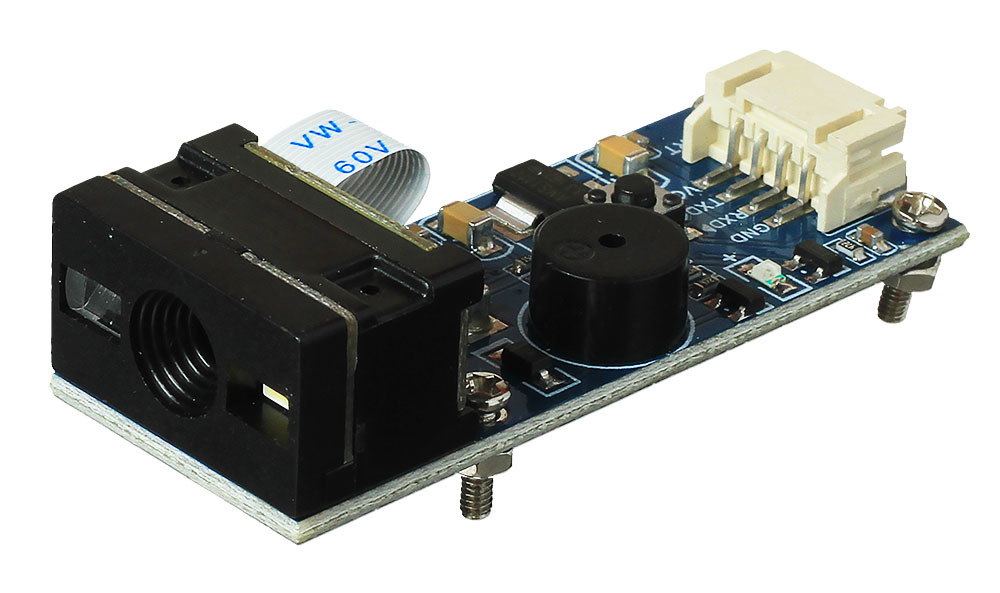

Распиновка

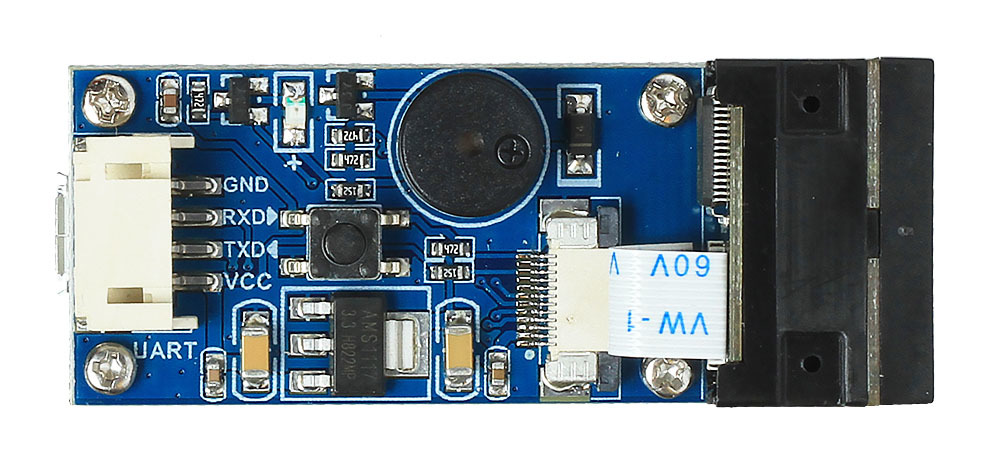

  • GND — отрицательный контакт питания. Подключается к земле.
  • RXD — цифровой вход для приёма данных. Подключается к пину TX контроллера.
  • TXD — цифровой выход для передачи данных. Подключается к пину RX контроллера.
  • VCC — положительный контакт питания. Подключается к линии напряжением 5 В на контроллере.

Комплектация

  • 1× Сканер штрихкодов

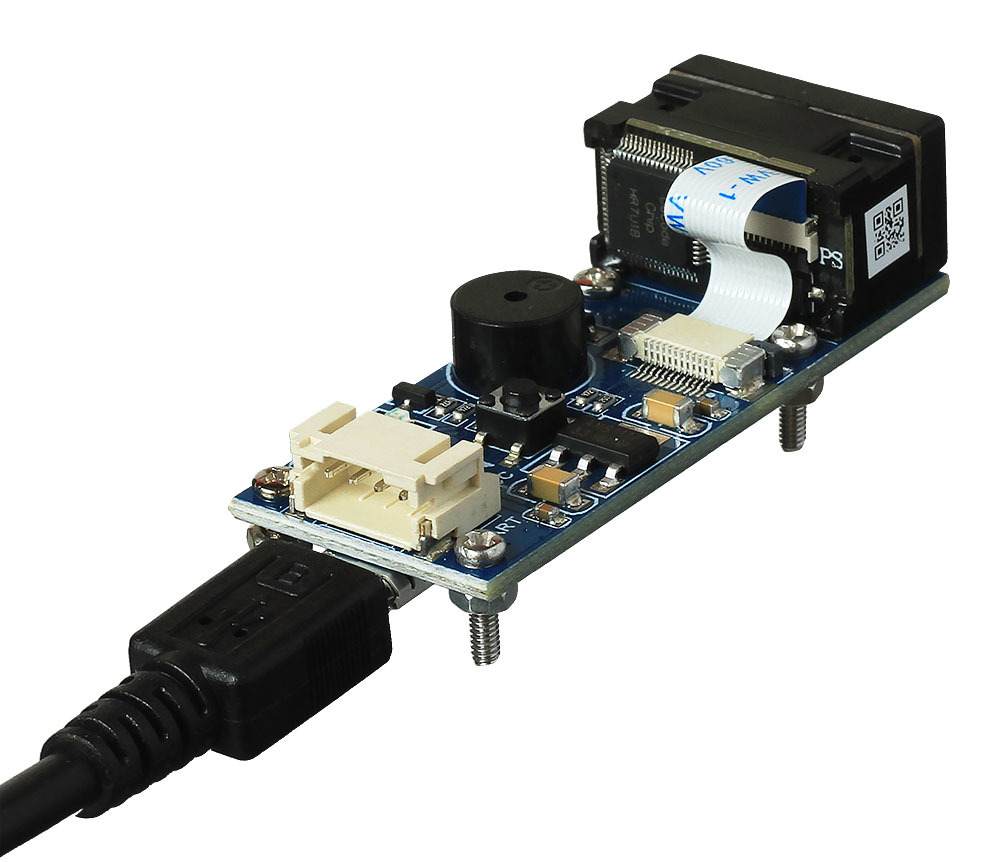

  • 1× USB-кабель

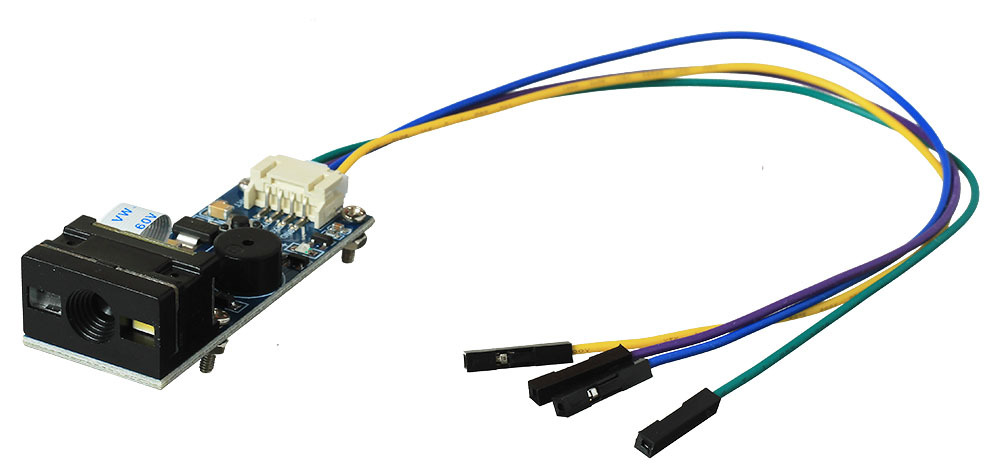

  • 1× Соединительный шлейф

Характеристики

  • Интерфейсы: UART, USB
  • Форматы штрихкодов 1D: Codabar, Code 11, Code 39, Code 93, UPC/EAN, Code 128, GS1-128, GS1 DataBar
  • Форматы штрихкодов 2D: QR Code, Data Matrix, PDF417
  • Подсветка: белый светодиод
  • Световой маркер: красный светодиод
  • Углы сканирования кода: поворот 360°, наклон ±60°
  • Угол обзора: 28° (горизонтальный), 21,5° (вертикальный)
  • Напряжение питания: 5 В
  • Ток потребления: 135 мА (сканирование), 58 мА (покой), 2 мА (режим сна)
  • Габариты: 53,3×21,4×16,5 мм
