Дисплейный модуль E-Ink для Raspberry Pi 2,13” / 212×104 / красный

Артикул AMP-V13448
В наличии более 10 шт.
1 290
1 шт.
Доставка
Самовывоз, курьер, постаматы, почта
Оплата
Наличными, картой, электронными деньгами

Дисплейный модуль на электронных чернилах E-Ink для Raspberry Pi способен выводить текстовую и графическую информацию, но при этом расходует куда меньше энергии, чем ЖК-панель с подсветкой. А ещё он хранит изображение после отключения! Используйте дисплей на электронных чернилах там, где важно низкое энергопотребление, или когда обычному LCD-экрану не хватает читаемости и углов обзора.

Особенности дисплеев E-Ink

  • Сверхнизкое энергопотребление: подсветка не требуется, энергия тратится лишь на обновление экрана.
  • Последнее изображение хранится даже при снятом питании.
  • Свободные углы обзора и хорошая читаемость под прямым светом.
  • Ограниченное кол-во градаций: в данном случае, чёрный, белый и красный цвет.
  • Долгое время обновления, из-за чего экран не подходит для видео.

Начинка

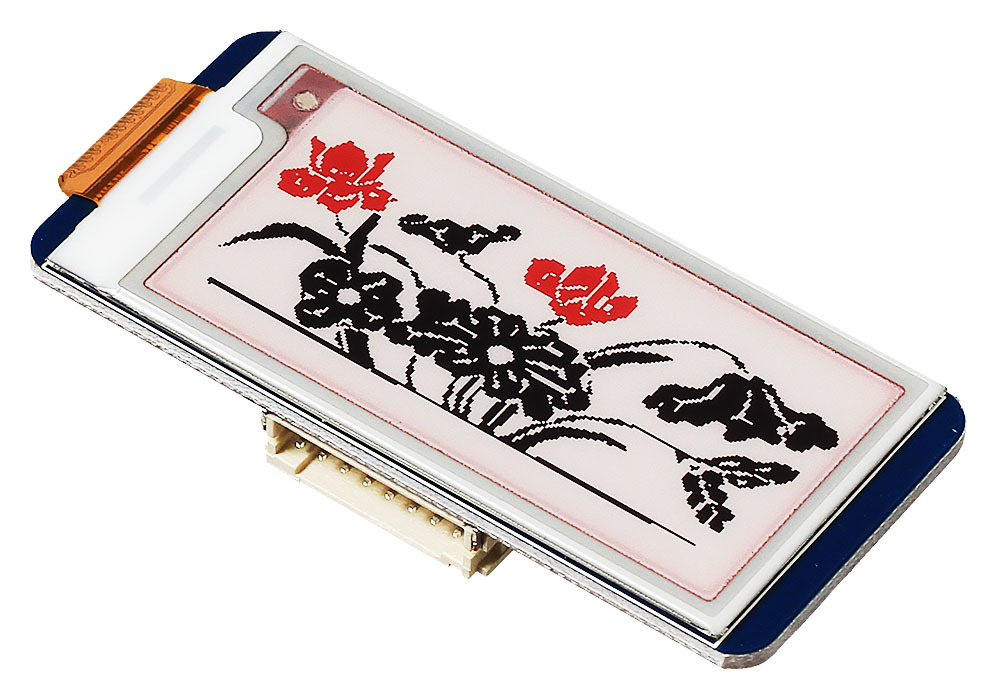

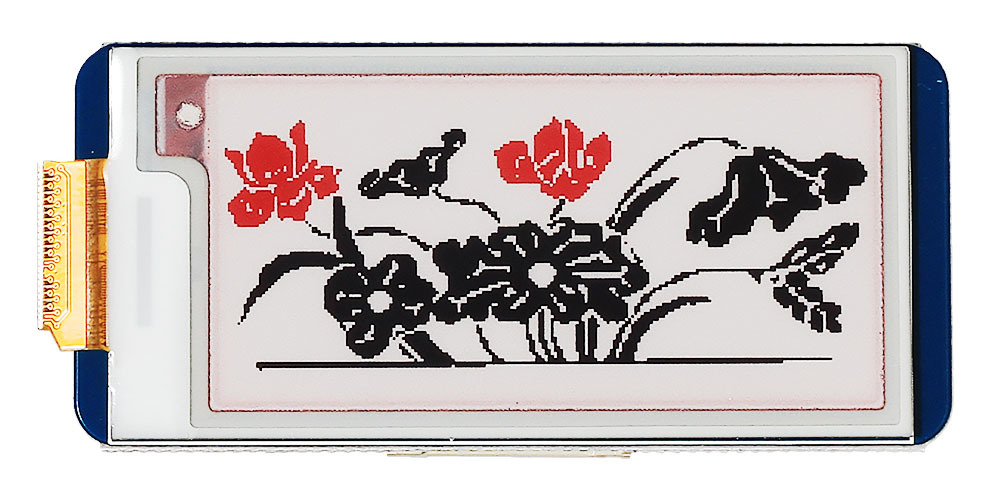

Дисплейный модуль E-Ink обладает диагональю 2,13” дюйма и разрешением 212×104 пикселей. Изображение выводится в чёрном, белом и красном цвете без промежуточных градаций. У каждого пикселя есть только два состояния: включён и выключен. При обновлении изображения на экране происходит несколько циклов мерцания — не пугайтесь, это нормальное поведение дисплеев E-Ink.

Подключение

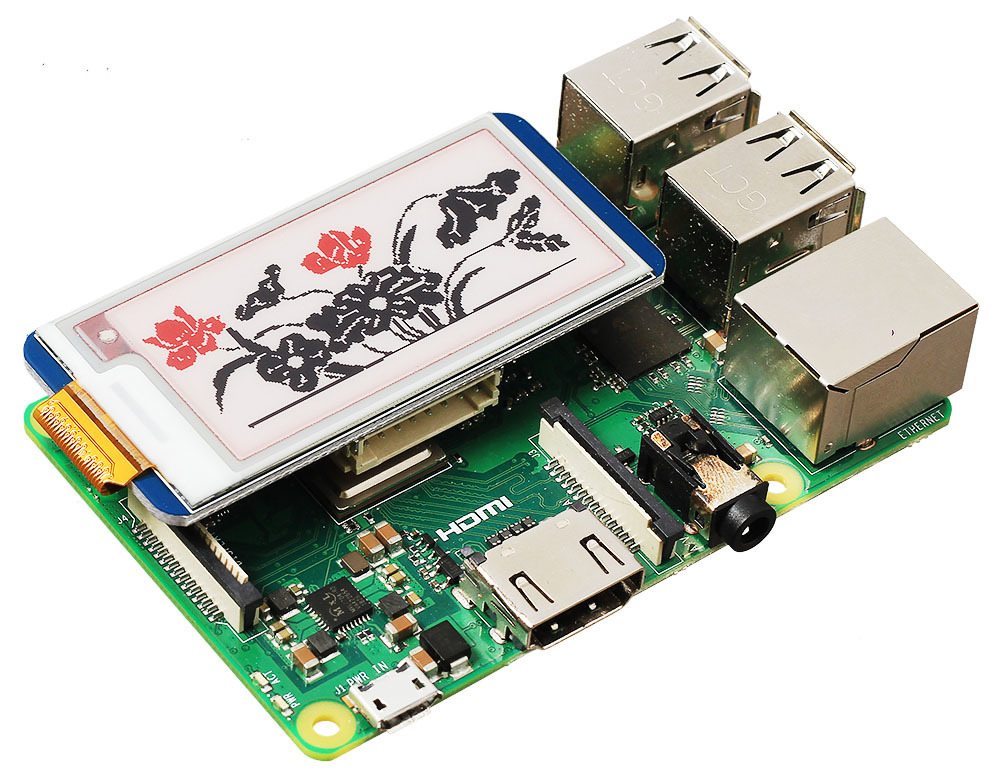

Дисплейный модуль устанавливается на Raspberry Pi в виде шилда и подключается через 40-контактный разъём GPIO. Общение между ними происходит по интерфейсу SPI.

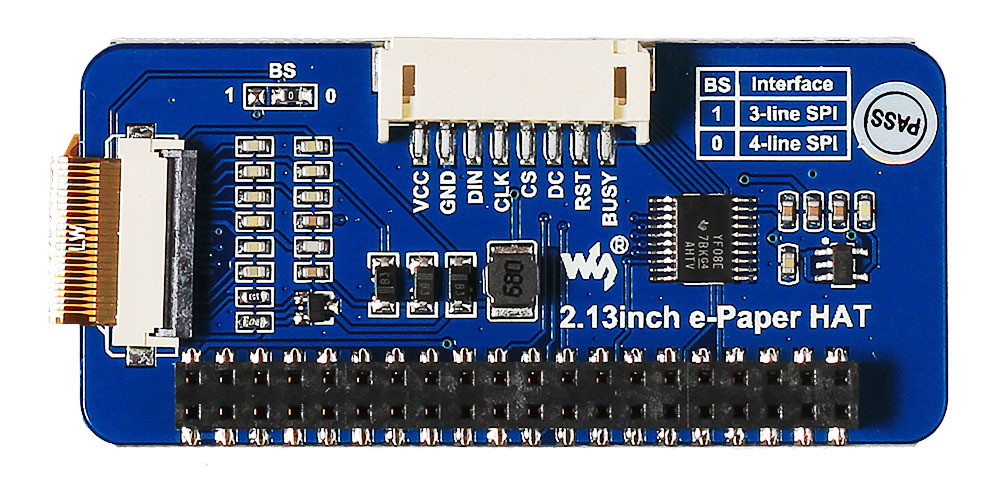

Также возможно подключение напрямую к управляющим платам с помощью 8-контактного шлейфа через специальный разъём со следующей распиновкой:

  • VCC — питание 3,3 В;
  • GND — земля;
  • DIN — линия SPI MOSI для передачи данных от ведущего устройства к ведомому;
  • CLK — линия SPI SCLK с тактовым сигналом;
  • CS — выбор чипа SPI (низкий уровень — активное состояние);
  • DC — управляющий пин Data/Command (высокий уровень для данных, низкий для команд);
  • RST — инициализация сброса при низком уровне;
  • BUSY — сигнал занятого состояния при низком уровне.

На плате установлена обвязка для согласования уровней напряжения, поэтому дисплейный модуль толерантен к питанию 3,3-5 В.

Готовые библиотеки для дисплеев e-Paper позволяют выводить на них строки символов ASCII, примитивные геометрические фигуры, а также отрисовывать на экране монохромные изображения по точкам.

Подробную техническую информацию и примеры работы читайте в инструкции на нашей Вики.

Комплектация

  • 1× Дисплейный модуль E-Ink
  • 1× Соединительный шлейф (8 контактов)

Характеристики

  • Технология: электрофоретический дисплей (электронная бумага)
  • Диагональ: 2,13 дюйма
  • Разрешение: 250×122
  • Цветность: чёрный, белый, красный (2 градации: 0% и 100%)
  • Полное время обновления: 15 с
  • Разъёмы подключения: 40-пиновый GPIO для Raspberry Pi и 8-пиновый разъём для остальных плат
  • Интерфейс: SPI
  • Напряжение питания: 3,3-5 В
  • Энергопотребление: менее 0,017 мВт
  • Расход энергии на обновление: 26,4 мВт
  • Габариты модуля: 65×30 мм
