Дисплейный модуль E-Ink для Raspberry Pi 2,7” / 264×176 / красный

Дисплейный модуль на электронных чернилах E-Ink для Raspberry Pi выводит текстовую и графическую информацию, но при этом расходует куда меньше энергии, чем ЖК-панель с подсветкой. А ещё он хранит изображение после отключения! Используйте дисплей на электронной бумаге там, где важно низкое энергопотребление, или когда обычному LCD-экрану не хватает читаемости и углов обзора.

Особенности дисплеев E-Ink

• Сверхнизкое энергопотребление: подсветка не требуется, энергия тратится лишь на обновление экрана.
• Последнее изображение хранится даже при снятом питании.
• Свободные углы обзора и хорошая читаемость под прямым светом.
• Ограниченная палитра: в данном случае — чёрный, белый и красный цвет без полутонов.
• Долгое время обновления, из-за чего экран не подходит для видео.

Начинка

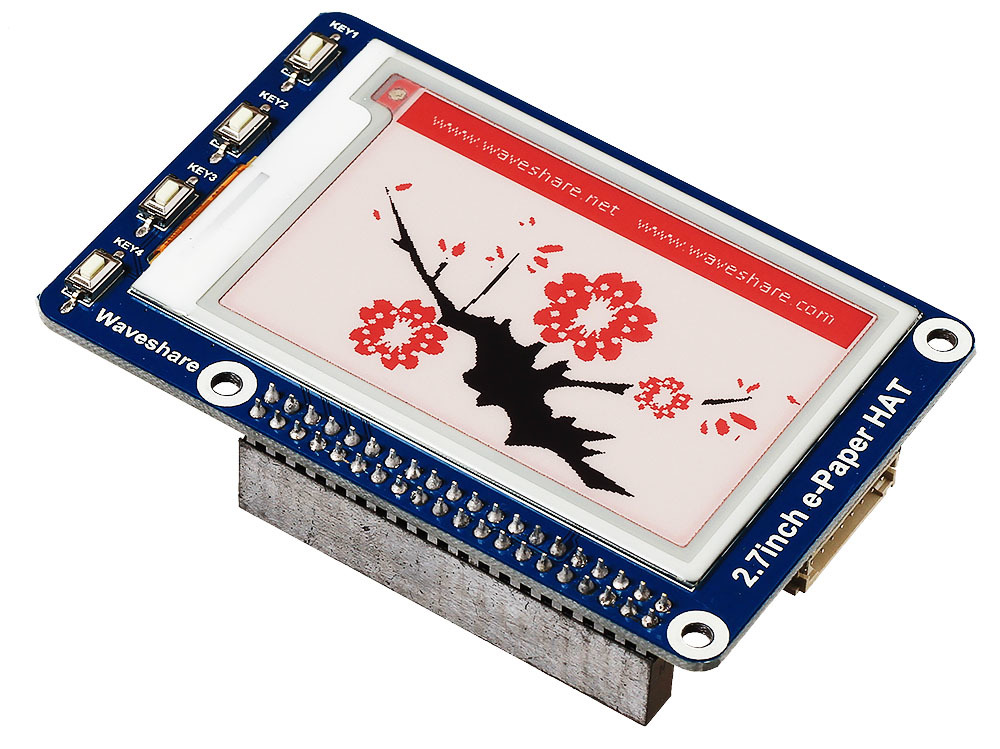

Дисплейный модуль E-Ink обладает диагональю 2,7” дюйма и разрешением 264×176 пикселей. Изображение выводится в чёрном, белом и красном цвете без полутонов. У каждого пикселя есть только два состояния: включён и выключен. При обновлении изображения на экране происходит несколько циклов мерцания — не пугайтесь, это нормальное поведение дисплеев E-Ink.

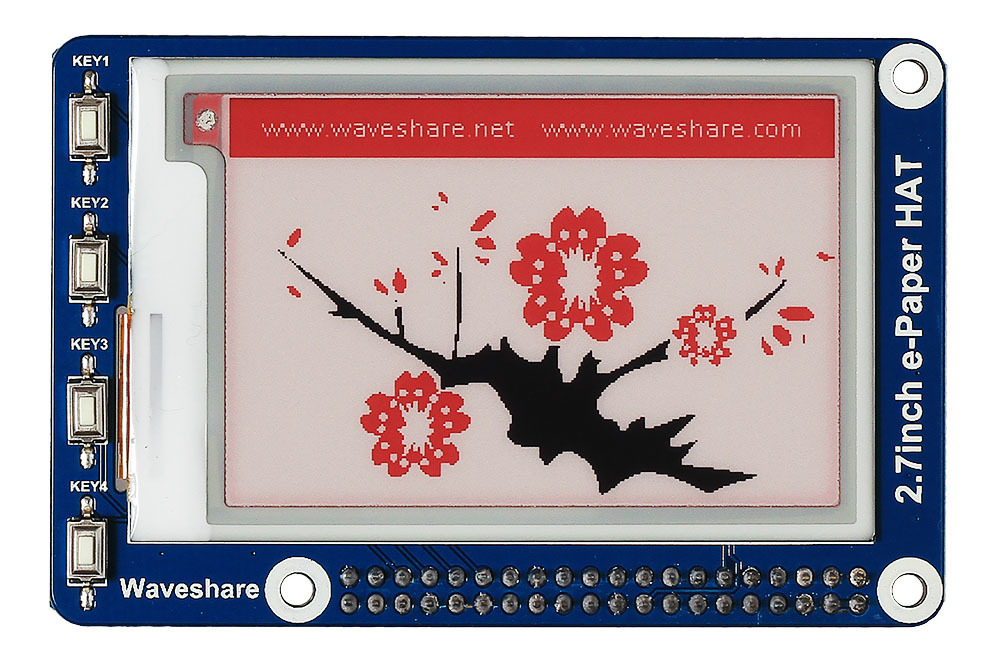

Сбоку экрана расположены четыре кнопки, которые можно запрограммировать для управления Raspberry Pi: например, перелистывать страницу при чтении текста или сделать навигационное меню.

Подключение

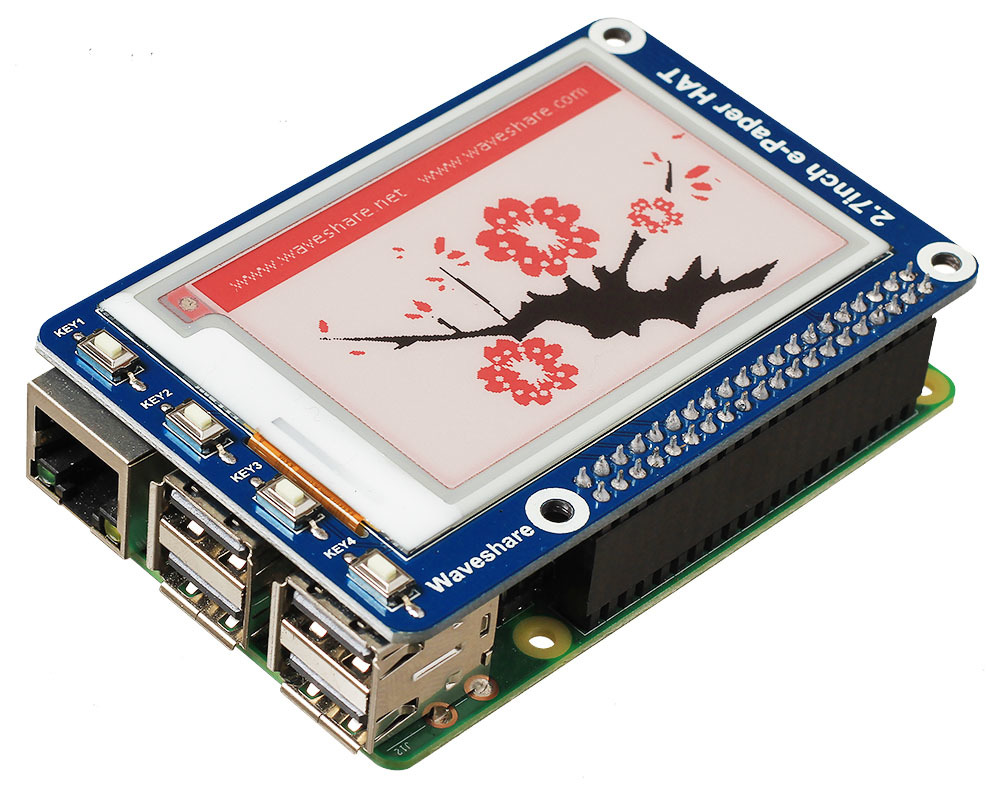

Дисплейный модуль устанавливается на микрокомпьютер Raspberry Pi через 40-контактный разъём GPIO. Общение между ними происходит по интерфейсу SPI.

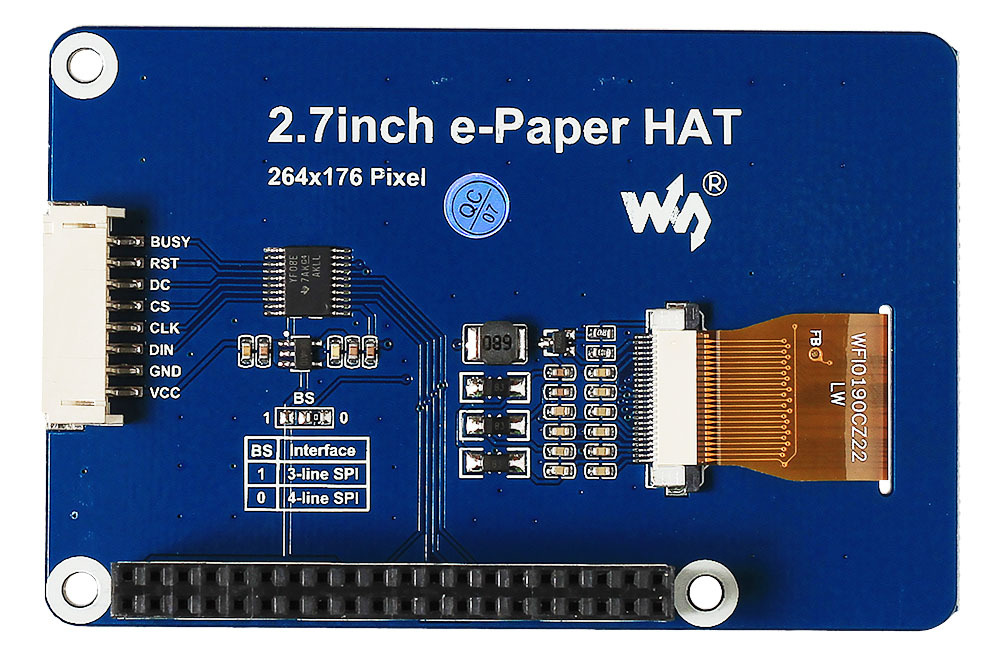

Также возможно SPI-подключение к управляющим платам с помощью 8-контактного шлейфа со следующей распиновкой:

• VCC — питание 3,3–5 В;
• GND — земля;
• DIN — линия SPI MOSI для передачи данных от ведущего устройства к ведомому;
• CLK — линия SPI SCLK с тактовым сигналом;
• CS — выбор чипа SPI (низкий уровень — активное состояние);
• DC — управляющий пин Data/Command (высокий уровень для данных, низкий для команд);
• RST — инициализация сброса при низком уровне;
• BUSY — сигнал занятого состояния при низком уровне.

На плате установлена обвязка для согласования уровней напряжения, поэтому дисплейный модуль толерантен к питанию 3,3–5 В.

Готовые библиотеки для дисплеев e-Paper позволяют выводить на них строки символов ASCII, примитивные геометрические фигуры, а также отрисовывать на экране монохромные изображения по точкам.

Подробную техническую информацию и примеры работы читайте в инструкции на нашей Wiki.

Комплектация

• 1× Дисплейный модуль E-Ink
• 1× Соединительный шлейф (8 контактов)

Характеристики

• Модель: Waveshare 2.7inch e-Paper HAT (B) V1 (SKU 13357)
• Технология: электрофоретический дисплей (электронная бумага)
• Диагональ: 2,7 дюйма
• Разрешение: 264×176
• Цветность: чёрный, белый, красный (2 градации: 0% и 100%)
• Полное время обновления: 15 с
• Разъёмы подключения: 40-пиновый GPIO для Raspberry Pi и 8-пиновый разъём для остальных плат
• Интерфейс: SPI
• Напряжение питания: 3,3–5 В
• Энергопотребление: менее 0,017 мВт
• Расход энергии на обновление: 26,4 мВт
• Видимая область экрана: 57,3×38,2 мм
• Размеры модуля: 85×56 мм
