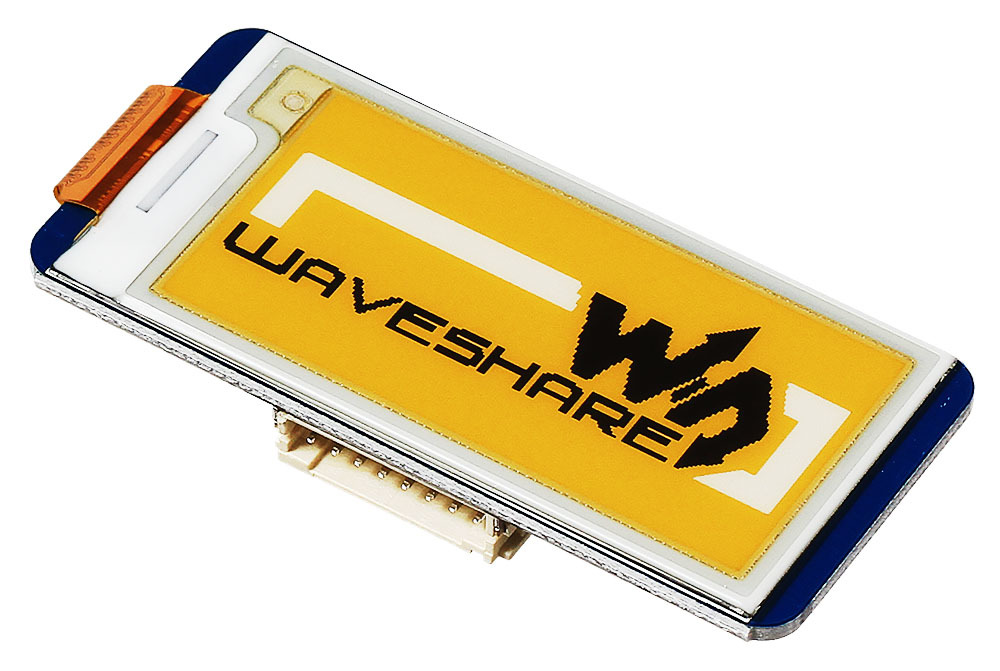

Дисплейный модуль E-Ink для Raspberry Pi 2,13” / 212×104 / жёлтый

Дисплейный модуль на электронных чернилах E-Ink для Raspberry Pi способен выводить текстовую и графическую информацию, но при этом расходует куда меньше энергии, чем ЖК-панель с подсветкой. А ещё он хранит изображение после отключения! Используйте дисплей на электронных чернилах там, где важно низкое энергопотребление, или когда обычному LCD-экрану не хватает читаемости и углов обзора.

Особенности дисплеев E-Ink

• Сверхнизкое энергопотребление: подсветка не требуется, энергия тратится лишь на обновление экрана.
• Последнее изображение хранится даже при снятом питании.
• Свободные углы обзора и хорошая читаемость под прямым светом.
• Ограниченное кол-во градаций: в данном случае, чёрный, белый и жёлтый цвет.
• Долгое время обновления, из-за чего экран не подходит для видео.

Начинка

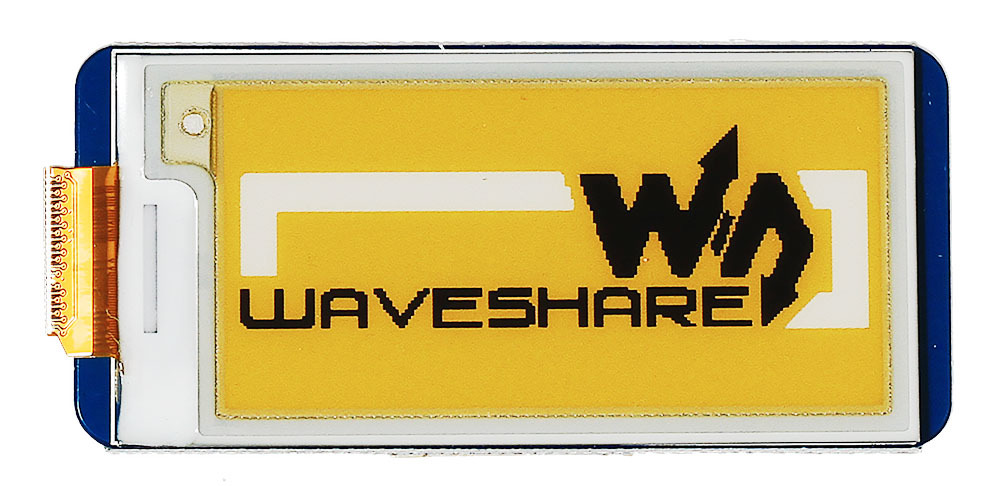

Дисплейный модуль E-Ink обладает диагональю 2,13” дюйма и разрешением 212×104 пикселей. Изображение выводится в чёрном, белом и жёлтом цвете без промежуточных градаций. У каждого пикселя есть только два состояния: включён и выключен. При обновлении изображения на экране происходит несколько циклов мерцания — не пугайтесь, это нормальное поведение дисплеев E-Ink.

Подключение

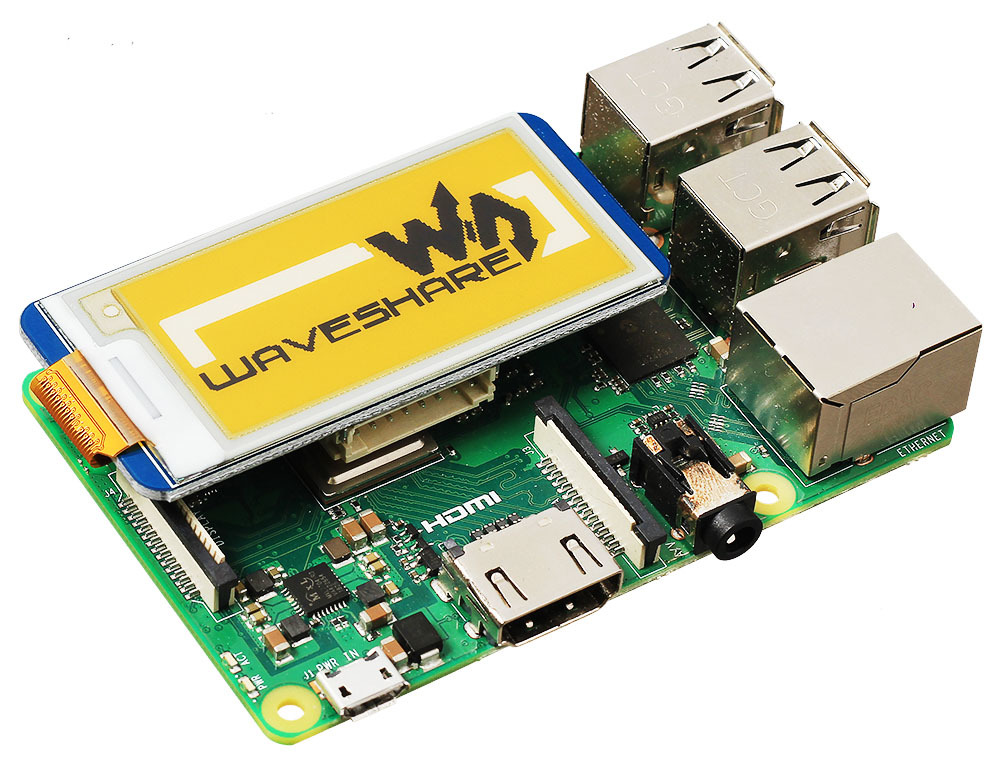

Дисплейный модуль устанавливается на Raspberry Pi в виде шилда и подключается через 40-контактный разъём GPIO. Общение между ними происходит по интерфейсу SPI.

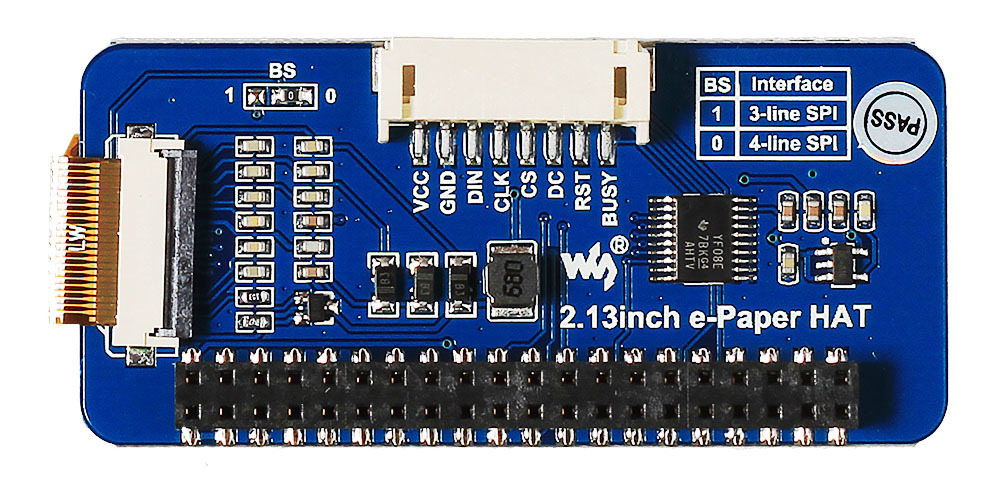

Также возможно подключение напрямую к управляющим платам с помощью 8-контактного шлейфа через специальный разъём со следующей распиновкой:

• VCC — питание 3,3 В;
• GND — земля;
• DIN — линия SPI MOSI для передачи данных от ведущего устройства к ведомому;
• CLK — линия SPI SCLK с тактовым сигналом;
• CS — выбор чипа SPI (низкий уровень — активное состояние);
• DC — управляющий пин Data/Command (высокий уровень для данных, низкий для команд);
• RST — инициализация сброса при низком уровне;
• BUSY — сигнал занятого состояния при низком уровне.

На плате установлена обвязка для согласования уровней напряжения, поэтому дисплейный модуль толерантен к питанию 3,3-5 В.

Готовые библиотеки для дисплеев e-Paper позволяют выводить на них строки символов ASCII, примитивные геометрические фигуры, а также отрисовывать на экране монохромные изображения по точкам.

Подробную техническую информацию и примеры работы читайте в инструкции на нашей Вики.

Комплектация

• 1× Дисплейный модуль E-Ink
• 1× Соединительный шлейф (8 контактов)

Характеристики

• Технология: электрофоретический дисплей (электронная бумага)
• Диагональ: 2,13 дюйма
• Разрешение: 250×122
• Цветность: чёрный, белый, жёлтый (2 градации: 0% и 100%)
• Полное время обновления: 15 с
• Разъёмы подключения: 40-пиновый GPIO для Raspberry Pi и 8-пиновый разъём для остальных плат
• Интерфейс: SPI
• Напряжение питания: 3,3-5 В
• Энергопотребление: менее 0,017 мВт
• Расход энергии на обновление: 26,4 мВт
• Габариты модуля: 65×30 мм
