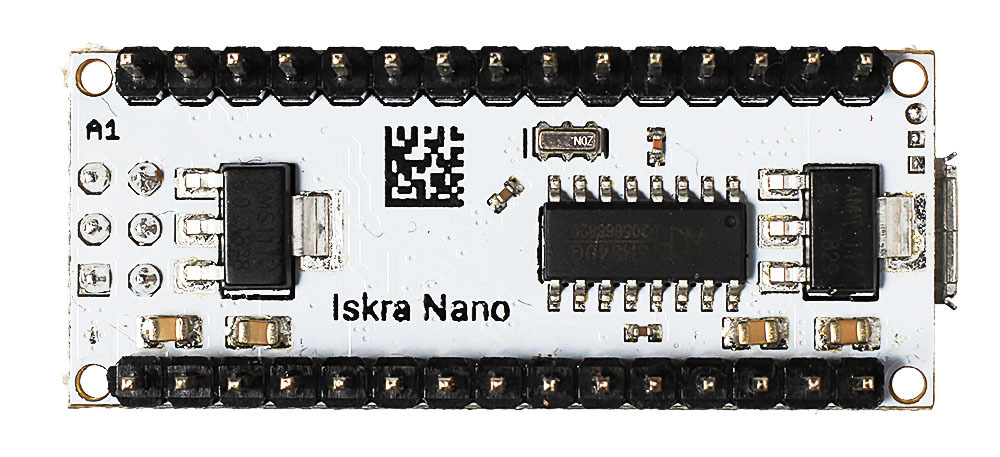

Контроллер Iskra Nano Pro (с ногами)

Iskra Nano Pro — миниатюрная платформа для разработки встраиваемых систем. Используйте плату в местах, куда полноразмерной Arduino не пробраться: в переносном GPS-трекере, алкотестере или другом портативном устройстве.

Iskra Nano Pro также позволит создать недорогую систему из множества микроконтроллеров, например, оборудовать одной управляющей платой каждую комнату в квеструме. А ещё к Iskra Nano Pro можно подключить больше периферии или превратить её в тач-контроллер, в отличие от стандартных плат Nano.

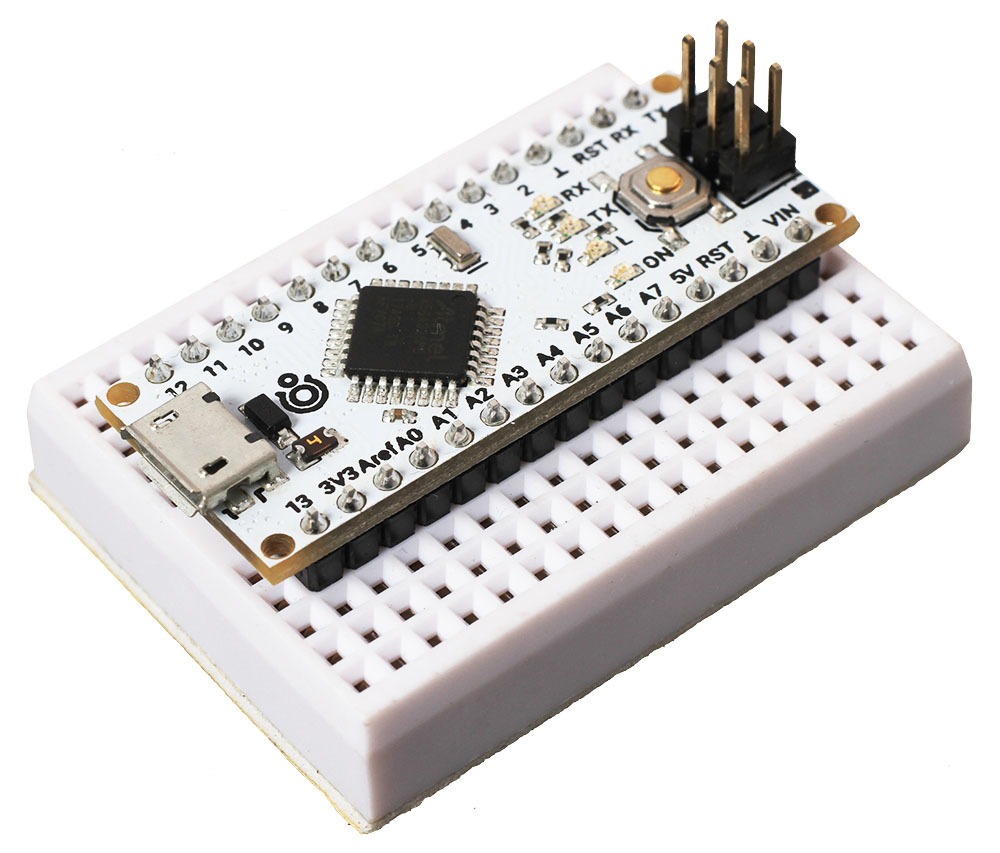

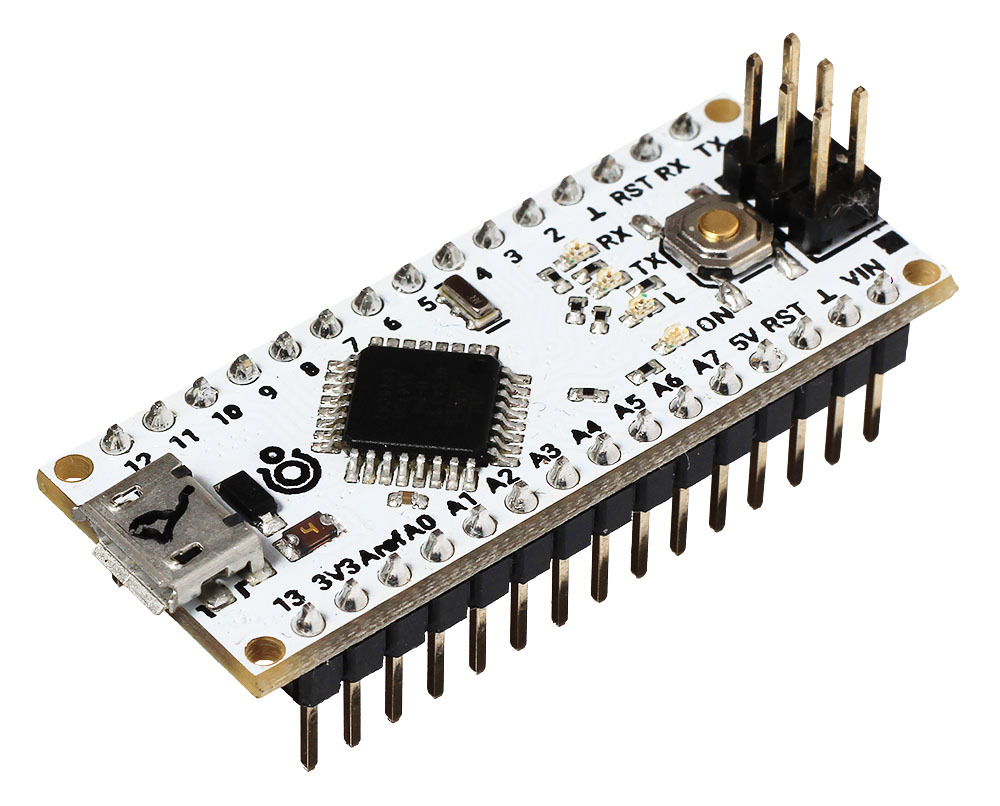

Версия платы с припаянными контактными ножками пригодится для прототипирования на макетной плате. Если нужно сэкономить габариты или встроить плату в устройство, обратите внимание на модификацию Iskra Nano Pro без ножек.

Особенности

• Высокая аппаратная и программная совместимость с Arduino Nano.
• Расширенный набор интерфейсов по сравнению с обычными клонами Nano.
• Более мощный регулятор напряжения выдаёт ток до 1 А на шине 3,3 В.
• Произведено в России с любовью и соблюдением высоких технических норм.

Начинка

Сердце платы Iskra Nano Pro — 8-битный микроконтроллер Microchip ATmega328PB семейства AVR с тактовой частотой 16 МГц. На борту содержится 2 КБ оперативной памяти, 32 КБ флеш-памяти и 1 КБ EEPROM. Это улучшенная версия чипа ATmega328P, установленного на оригинальной Arduino Nano, поэтому на Iskra Nano Pro вам доступно больше каналов ШИМ и аппаратных интерфейсов.

Однако вы можете сэкономить и взять стандартную Iskra Nano, если количество интерфейсов не критично.

Интерфейсы

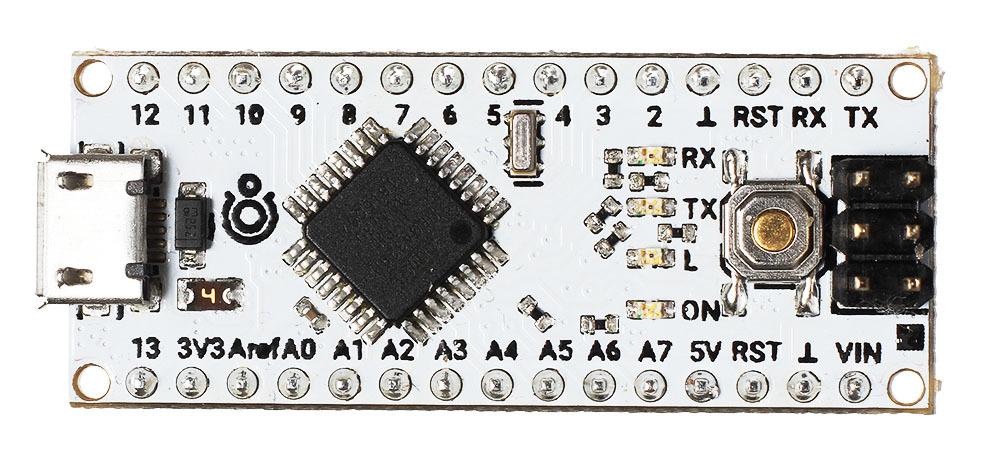

По бокам платы расположены 30 контактов со стандартным шагом 2,54 мм и штыревыми вилками, что позволяет собирать прототипы на макетной плате.

Для подключения периферии отведено 22 контакта ввода-вывода общего назначения (GPIO) с дополнительными возможностями.

• 8 контактов принимают аналоговый сигнал через 10-битный АЦП.
• 9 контактов позволяют вывести аналоговое значение с помощью 8-битного ШИМ-сигнала.
• Расширенные аппаратные возможности: 2× UART, 2× SPI, 1× I²C и поддержка Touch-интерфейса.

Программирование

Плата Iskra Nano Pro программируется как в привычной среде Arduino IDE, так и с помощью графического языка программирования XOD IDE. Для начала работы понадобится добавить в менеджере плат поддержку платформ Amperka Iskra Boards. При этом Iskra Nano Pro совместима со всеми проектами и примерами кода, написанными для Нано.

Питание

Платформа питается через разъём Micro-USB или напрямую через контакт Vin.

• При питании через USB подойдёт наш сетевой адаптер с кабелем Micro-USB.
• Для питания через пин Vin используйте источник напряжения на 7–12 В или батарейный отсек.

Комплектация

• 1× Плата Iskra Nano Pro (с ногами)

Характеристики

• Модель: Amperka Iskra Nano Pro with Headers (AMP-B144)
• Микроконтроллер: ATmega328PB
• Архитектура: AVR (8 бит)
• Тактовая частота: 16 МГц
• Flash-память: 32 КБ (2 КБ занимает загрузчик)
• SRAM-память: 2 КБ
• EEPROM-память: 1 КБ
• Контакты ввода-вывода: 22
• Контакты с АЦП: 8
• Разрядность АЦП: 10 бит
• Контакты с ШИМ: 9
• Разрядность ШИМ: 8 бит
• Аппаратные интерфейсы:
  • 2× SPI
  • 1× I²C
  • 2× UART
  • Тач-интерфейс
• Логический уровень напряжения: 5 В
• Входное напряжение питания:
  • Через USB: 5 В
  • Через пин Vin: 7–12 В
• Максимальный выходной ток пина 5V: 1 A
• Максимальный выходной ток пина 3V3: 1 A
• Максимальный ток с пина или на пин: 40 мА
• Габариты: 45×18×18,6 мм

Ресурсы

Видеообзор Iskra Nano Pro:

• Инструкция, примеры использования и документация
