Servo Expansion

Артикул DEV-14445
В наличии всего 5 шт.
1 740
1 шт.
Доставка
Самовывоз, курьер, постаматы, почта
Оплата
Наличными, картой, электронными деньгами
Этот товар также бывает в нашем офисе, но сейчас его временно нет в наличии Этот товар также представлен в нашем офисе в Москве в количестве  шт.
Товары из офиса нельзя заказать через интернет или забронировать. Можно только прийти, схватить и бежать. Доступное количество актуально на момент загрузки страницы.

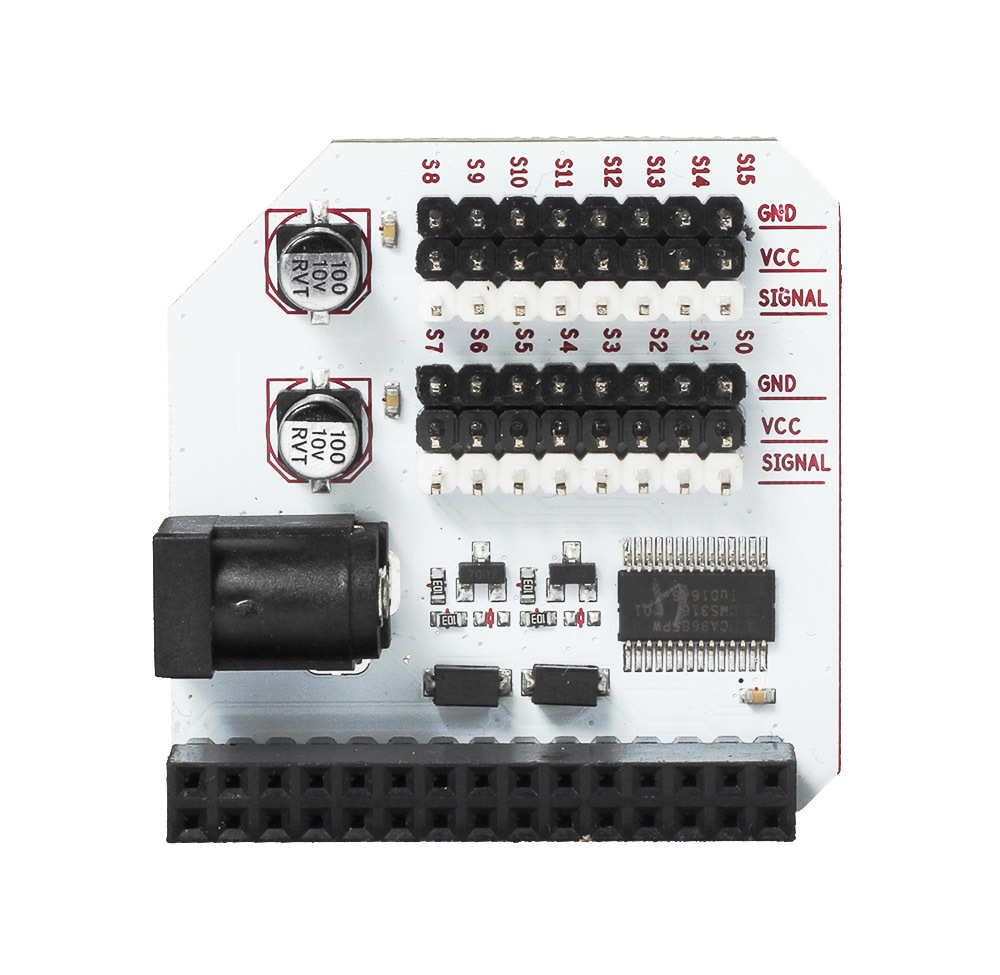

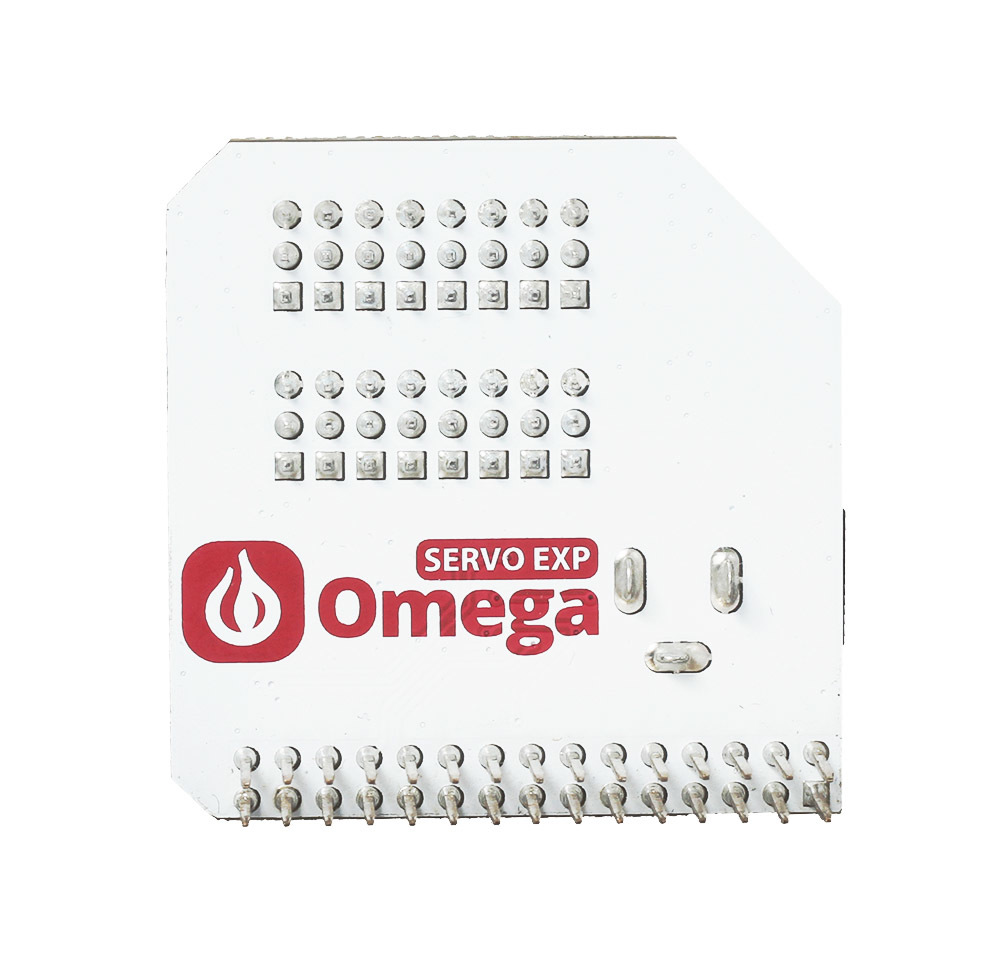

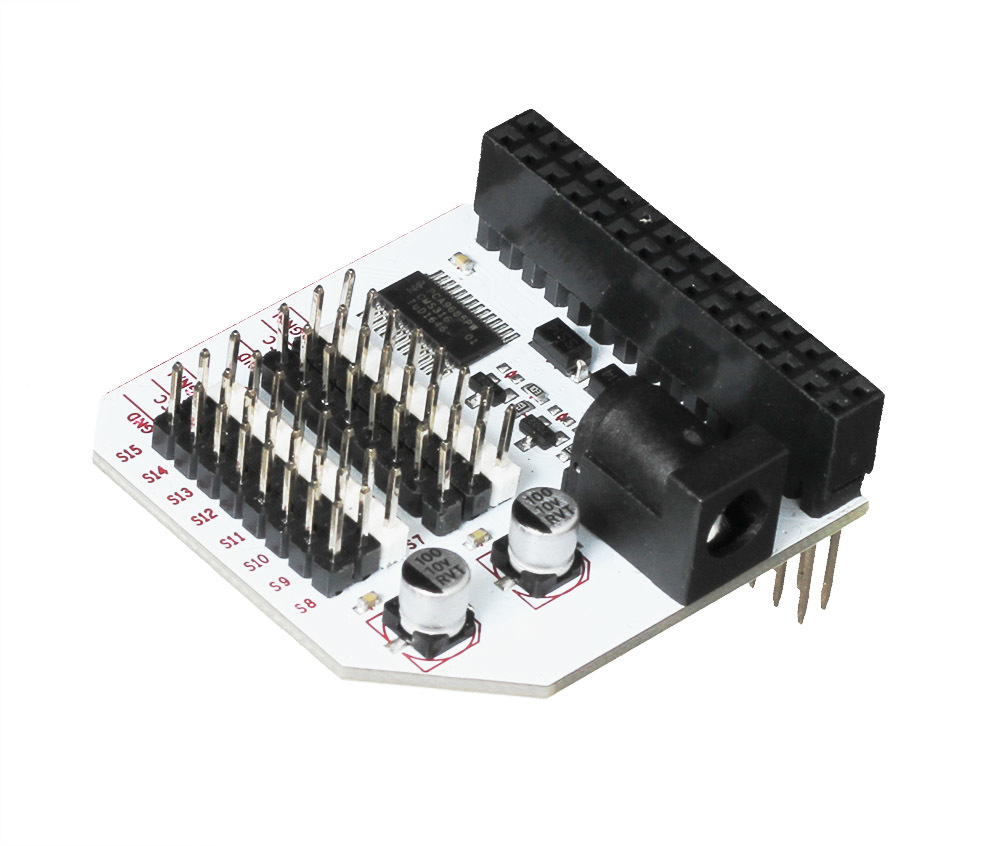

Соберите гексапод, руку-манипулятор или 3D-принтер — плата расширения Servo Expansion подключит до 16 сервоприводов к Onion Omega.

16 ШИМ-контактов Servo Expansion пригодятся не только для управления сервоприводами, но и яркостью светодиодов.

Мозг платформы

На борту платы установлен чип PCA9685, вычислительная мощность которого используется, чтобы аккуратно и в нужное время передавать управляющие сигналы на подключённые сервоприводы.

Подключение

Установите Onion Omega2 на плату переходник Expansion Dock или Arduino Dock R2.

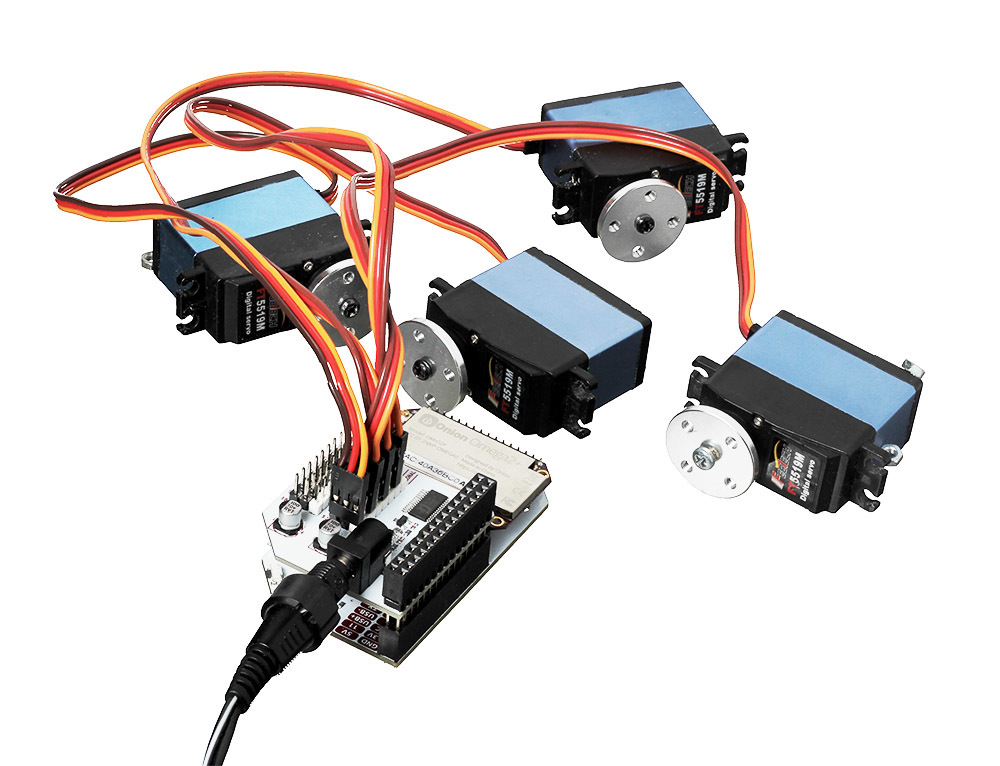

Затем установите модуль Servo Expansion на плату расширения и подключите сервоприводы или светодиоды к управляющим контактам шилда.

Servo Expension общается с одноплатником по шине I²C, так что все пины Onion Omega2 останутся свободными. Поэтому бутерброду из плат можно дополнить и другими шилдами.

Питание

Питание двигателей подводится через внешний разъём и по толстым дорожкам подводится к пинам тройка-контактов. Остаётся лишь подключить сервомоторы, расчитанные на напряжение питания от 4 до 6 Вольт.

Программирование

Чтобы помочь справится—с сервомоторами мы подготовили статью на Амперка Вики. И не забывайте о документации на сайте производителя.

Характеристики

  • Чип: PCA9685
  • Интерфейс: I²C
  • Адрес по умолчанию: 0x5A
  • Напряжение питания: 4—6 В
  • Количество каналов: 16
  • Разрешение ШИМ: 12 бит
  • Частота ШИМ: 24—1526 Гц
