Резистивный датчик влажности почвы

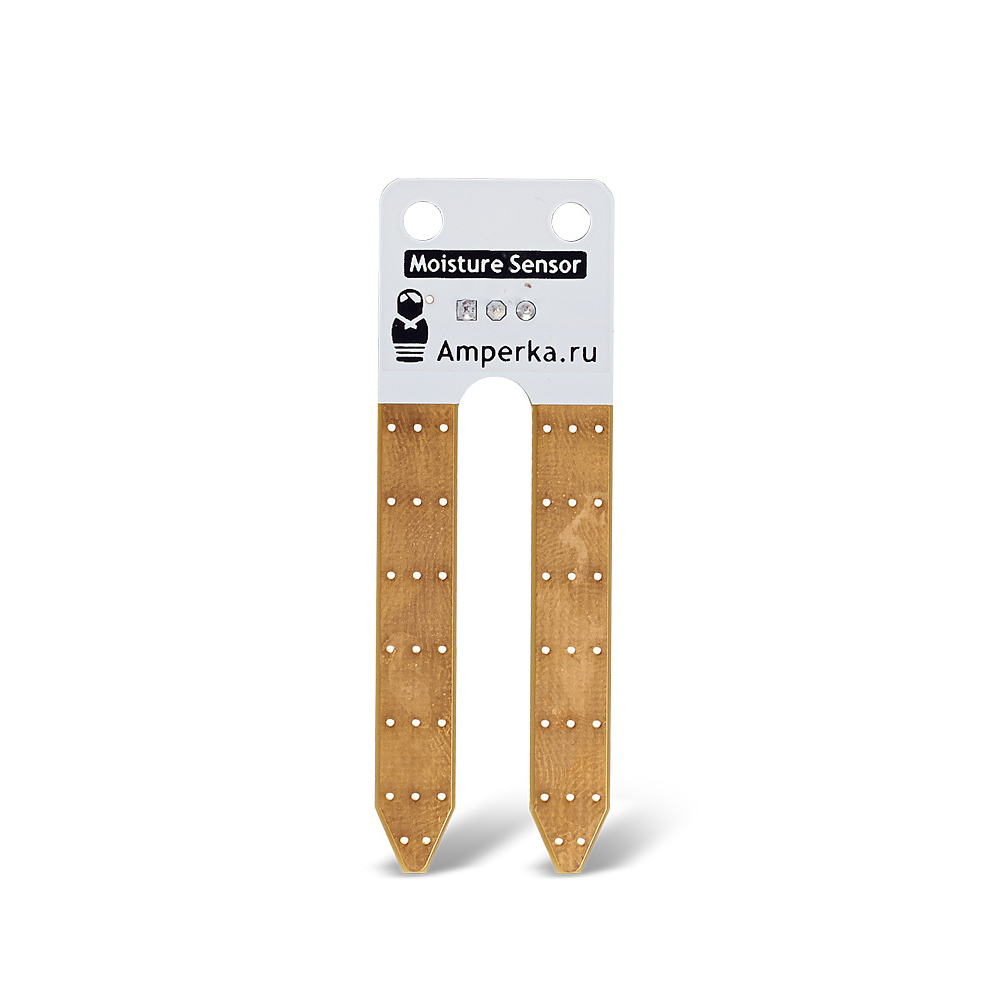

Резистивный сенсор влажности почвы — простой в устройстве датчик для определения влажности земли. Для измерений его достаточно погрузить в почву на глубину до 40 мм. Сенсор позволит узнать о недостаточном или избыточном поливе ваших домашних и садовых растений, а также обнаружить протечку воды.

Принцип работы

Между двумя электродами создаётся небольшое напряжение. Если почва сухая, её сопротивление велико и через датчик течёт слабый ток. Если земля влажная — её сопротивление становится меньше, а ток датчика увеличивается. По итоговому аналоговому сигналу можно судить о степени увлажнения почвы.

Контактные поверхности датчика покрыты золотом, чтобы предотвратить пассивную коррозию, когда он выключен. Избавиться от электролитической коррозии, вызванной протекающим током, невозможно, поэтому датчик резистивного типа рекомендуется запитывать через ключ. То есть, включать его только на время измерений, чтобы максимально продлить ресурс. Альтернативой становится долговечный ёмкостный датчик влажности, у которого нет подобных недугов.

Сенсор питается напряжением 3,3–5 В и потребляет ток до 34 мА. Выходной сигнал при питании от 5 В лежит в диапазоне от 0 до 3,5 В. Отобразив эти значения на 10-битный диапазон, можно воспользоваться следующими приближениями:

• 0–300: сухая почва;
• 300–600: влажная почва;
• 600–750: датчик в воде.

Подключение

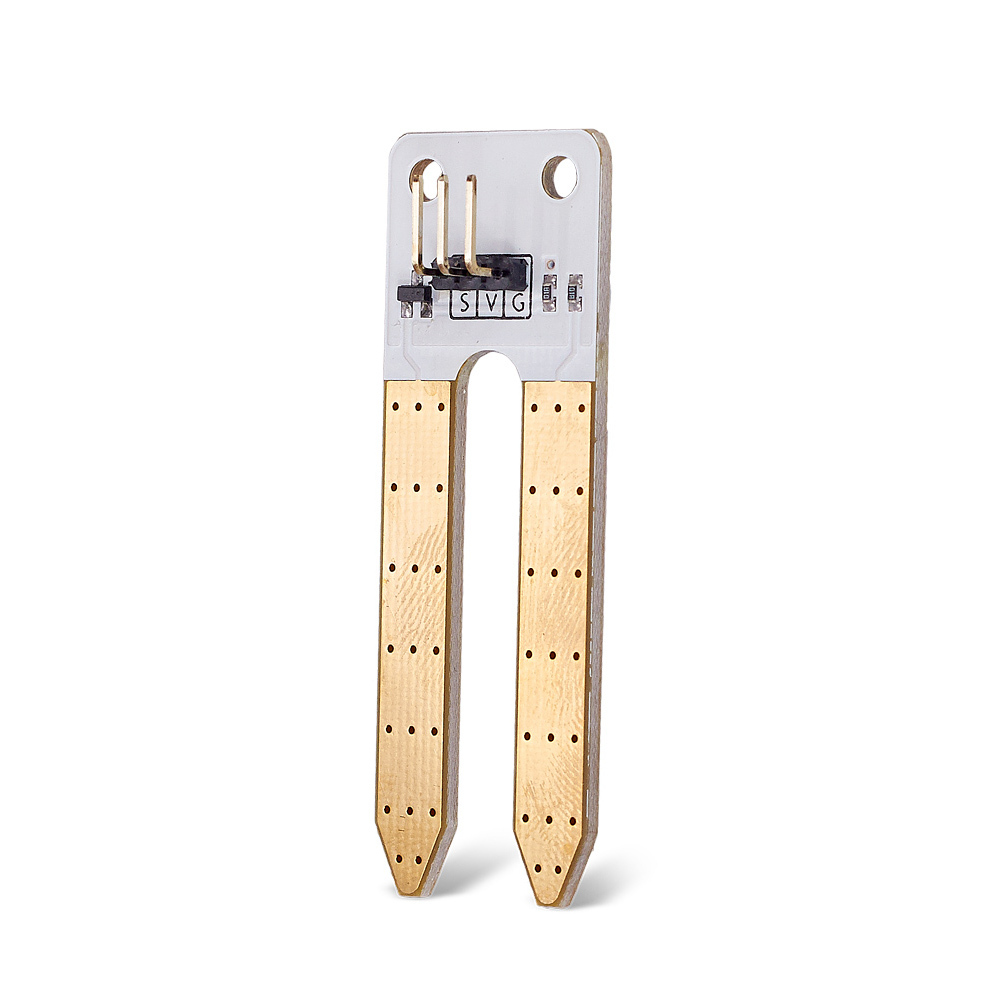

Датчик подключается к управляющей электронике через трёхпроводной интерфейс.

• S — сигнал датчика, подключаемый к аналоговому входу управляющей платы.
• V — питание сенсора (3,3–5 В).
• G — общая земля.

При подключении к Arduino удобно использовать Troyka Shield, а для подключения к Raspberry Pi пригодится Troyka HAT.

Комплектация

• 1× Датчик влажности почвы (резистивный)
• 1× Трёхпроводной шлейф «мама-мама»

Характеристики

• Тип датчика: резистивный
• Сигнал датчика: аналоговый
• Напряжение питания: 3,3–5 В
• Диапазон выходного сигнала:
  • При питании 5 В: 0–3,5 В
  • При питании 3,3 В: 0–2 В
• Потребляемый ток:
  • При питании 5 В: до 34 мА
  • При питании 3,3 В: до 18 мА
• Глубина погружения в почву: до 40 мм
• Размеры: 60×20×8 мм

Ресурсы

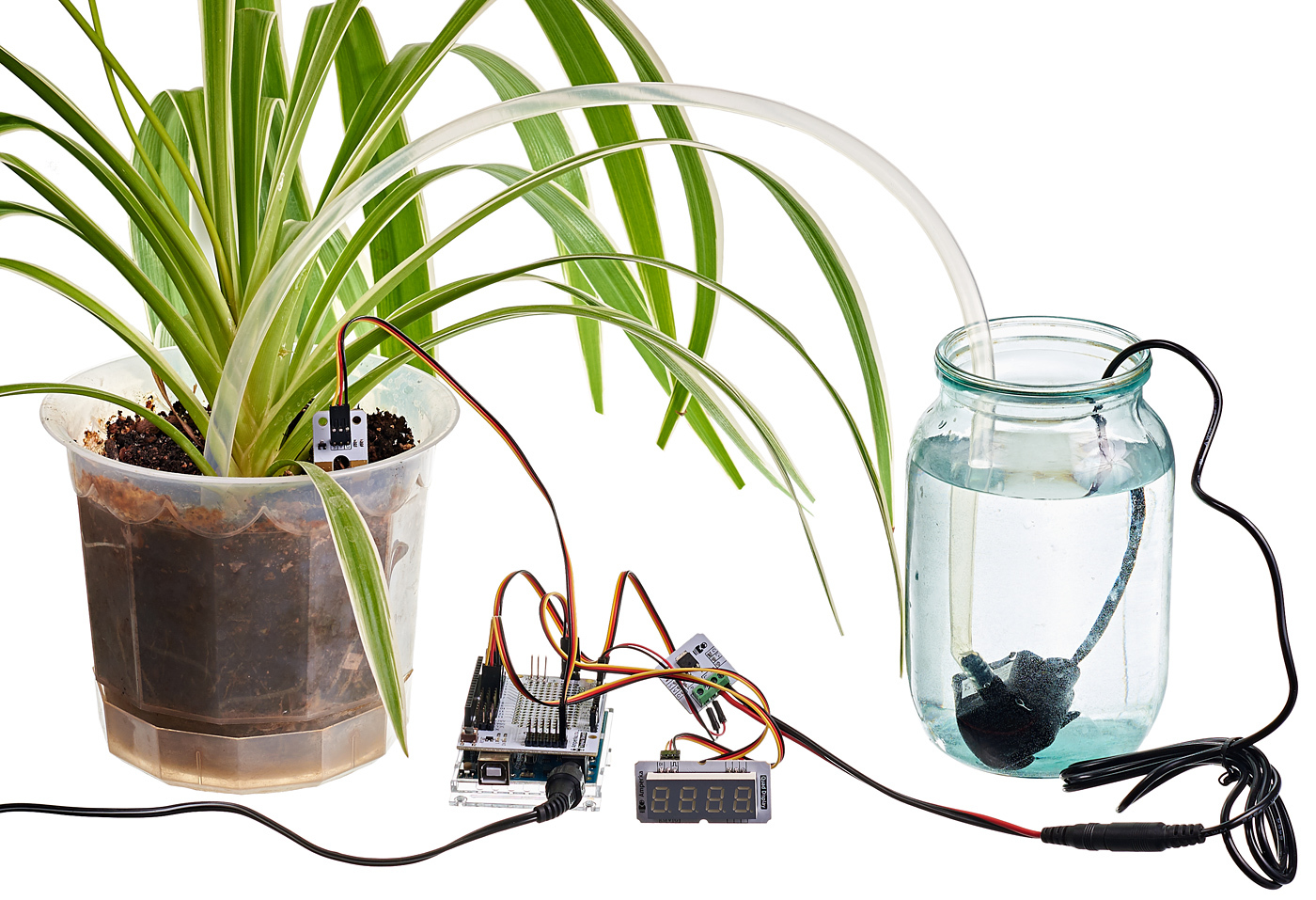

Датчик в системе автополива:

• Инструкция по использованию, примеры и документация

• Система автополива растений
• Детектор протечки воды
