Адаптер Waveshare e-Paper (E-Ink) Shield

Артикул AMP-V15082
В наличии более 10 шт.
640
1 шт.
Доставка
Самовывоз, курьер, постаматы, почта
Оплата
Наличными, картой, электронными деньгами

Чтобы подключить экран из электронной бумаги к Arduino, не нужно городить огород и подбирать разъёмы. Возьмите специальный E-Ink Shield, и вам останется только подключить к нему сигнальный шлейф экрана. К шилду подходят дисплеи Waveshare E-Ink с интерфейсом SPI.

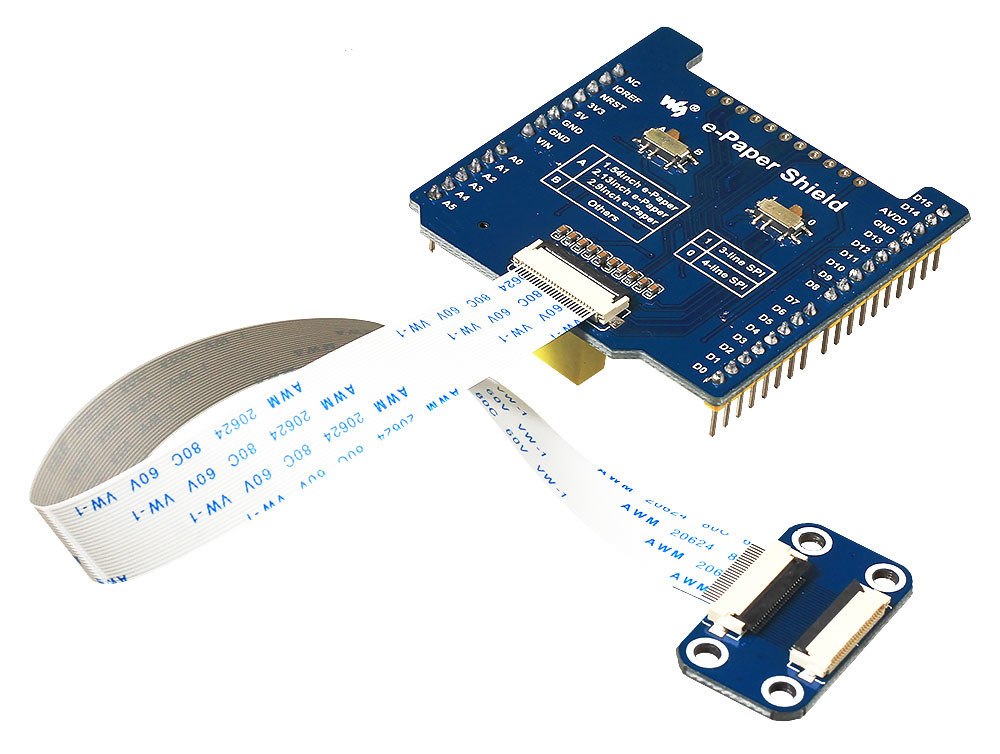

В комплекте приложен удлинительный шлейф с платой-коннектором на случай, если родного шлейфа экрана не хватит для удобного подключения.

Подключение

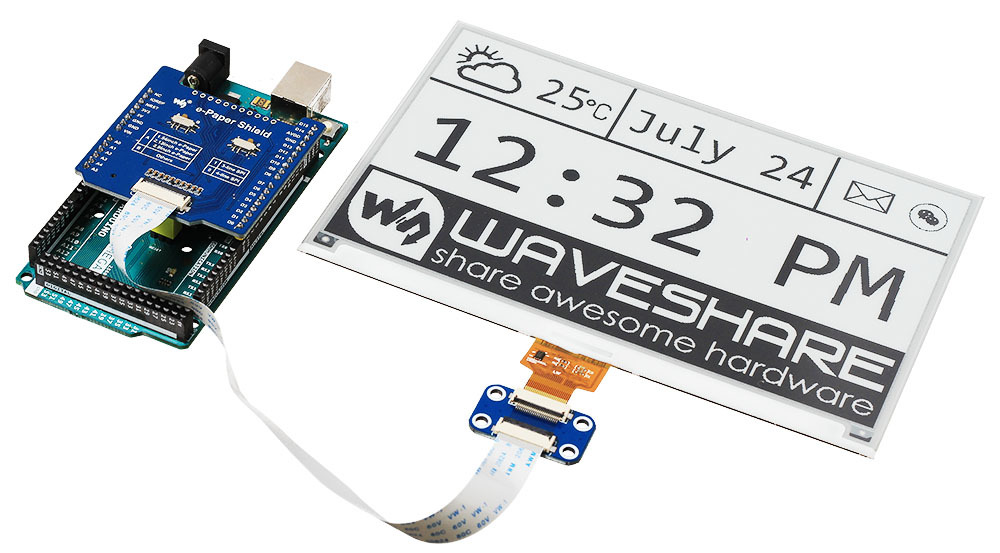

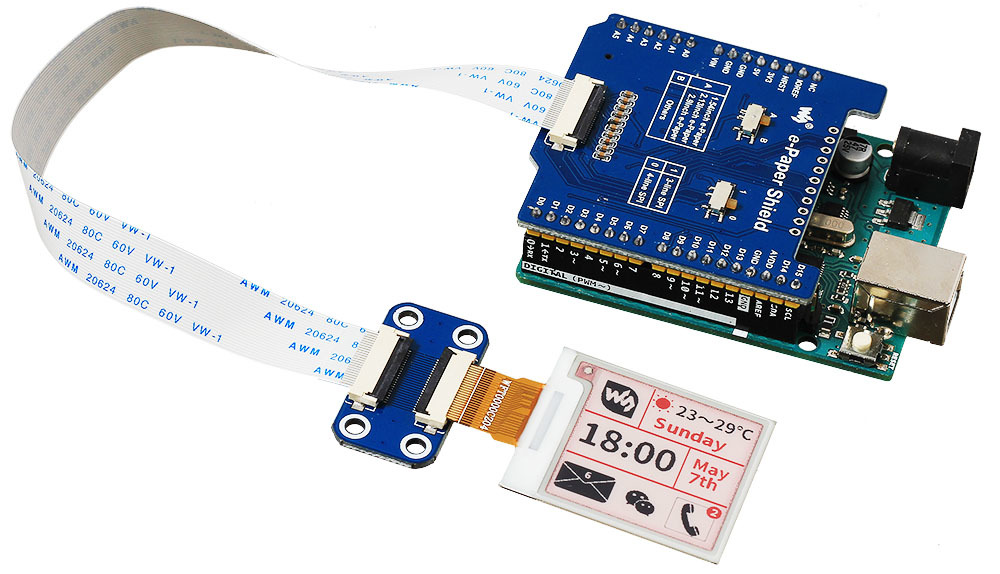

Модуль в виде шилда устанавливается сверху на любой контроллер Arduino формата R3 и совместимые платформы.

На плате установлена обвязка для согласования уровней напряжения, поэтому экранные панели E-Ink можно смело подключать к контроллерам с рабочим напряжением от 3,3 до 5 В.

Встроенный адаптер позволяет выводить на экран изображения, сохранённые на карте памяти microSD. Также на борту установлен 1 Мбит SPI-памяти.

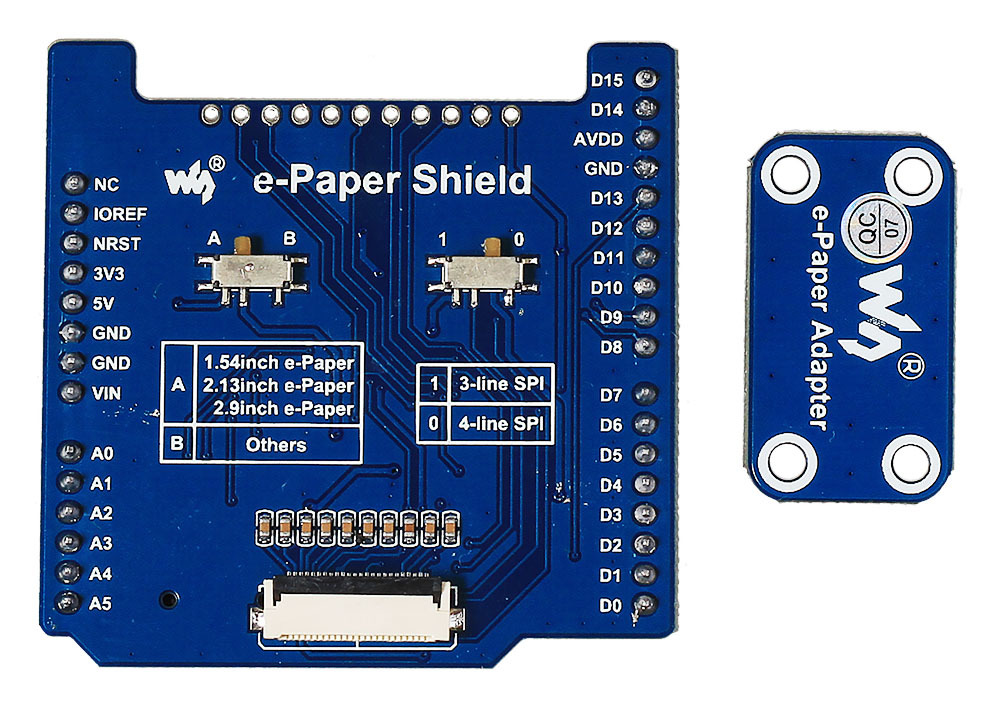

На шилде находятся два переключателя для выбора режимов работы:

  • Interface Config выбирает режим SPI: 4-wire или 3-wire.
  • Display Config задаёт режим частичного или полного обновления экрана: первое положение для монохромных дисплеев E-Ink на 1,54 / 2,13 / 2,9 дюйма, второе для остальных.

Комплектация

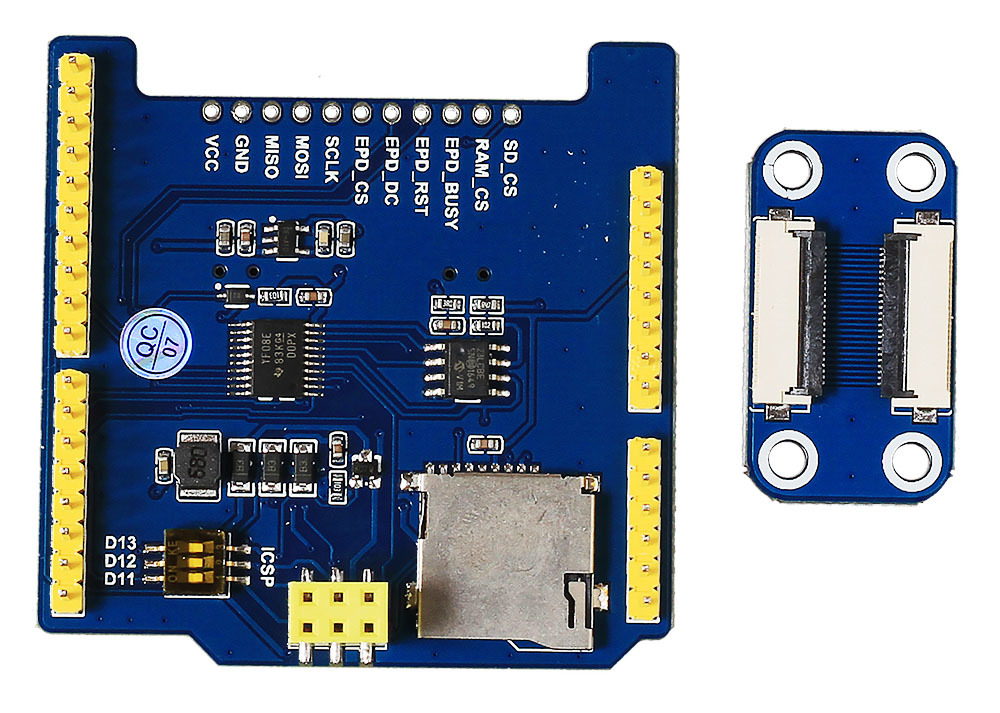

  • 1× Плата-модуль E-Ink Shield
  • 1× Плата-коннектор
  • 1× Соединительный шлейф FPC (24 контакта)

Характеристики

  • Рабочее напряжение: 3,3–5 В
  • Совместимые дисплеи: Waveshare e-Paper (E-Ink)
  • Интерфейс: 3-wire SPI, 4-wire SPI (по умолчанию)
  • SPI-память: 1 Мбит
  • Поддержка карт памяти: microSD
  • Габариты модуля: 53,3×53,3 мм
  • Габариты платы-коннектора: 31,8×17,5 мм
