Контроллер дисплея Waveshare e-Paper ESP8266

Плата-драйвер с чипом ESP8266 возьмёт на себя управление вашим дисплеем E-Ink: закидывайте любые изображения по Wi-Fi, а платформа позаботится о том, чтобы конвертировать файл и вывести его на экран.

Благодаря беспроводной связи Wi-Fi контроллер ESP8266 можно подружить с веб-приложениями, чтобы сделать электронный ценник с управлением через облако, собрать собственную «читалку», или же смастерить метеостанцию с экраном E-Ink.

Особенности

• Драйвер подходит для всех экранов E-Ink от Waveshare, независимо от размера и цветности панели.
• Радиомодуль на базе ESP8266 позволяет заливать картинки по Wi-Fi со смартфона или компьютера.
• Программирование в привычной среде Arduino IDE аналогично другим платам на ESP8266.
• Изображения адаптируются по методу Флойда-Стенберга для имитации полутонов на дисплеях E-Ink.
• Поддержка популярных форматов изображений: BMP, JPEG, PNG, GIF и др.
• Возможность подключения внешних датчиков и модулей, совместимость с макетными платами.

Начинка

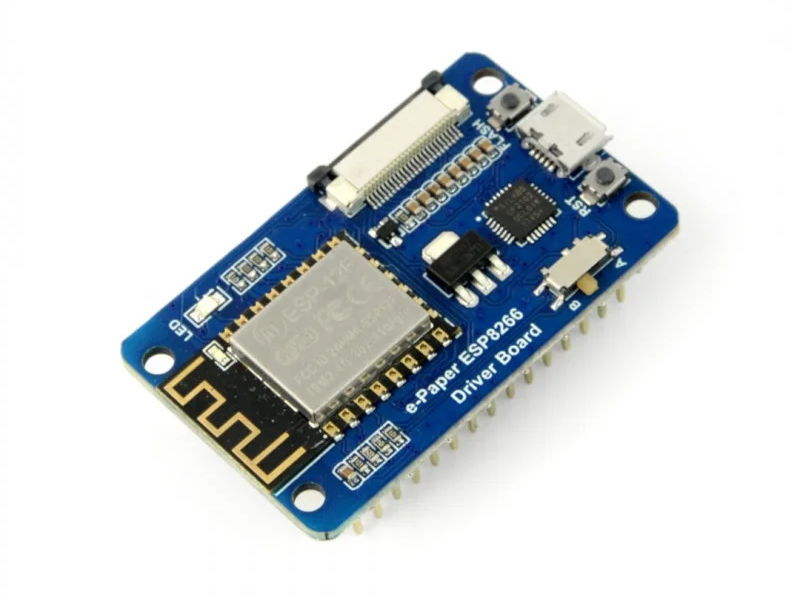

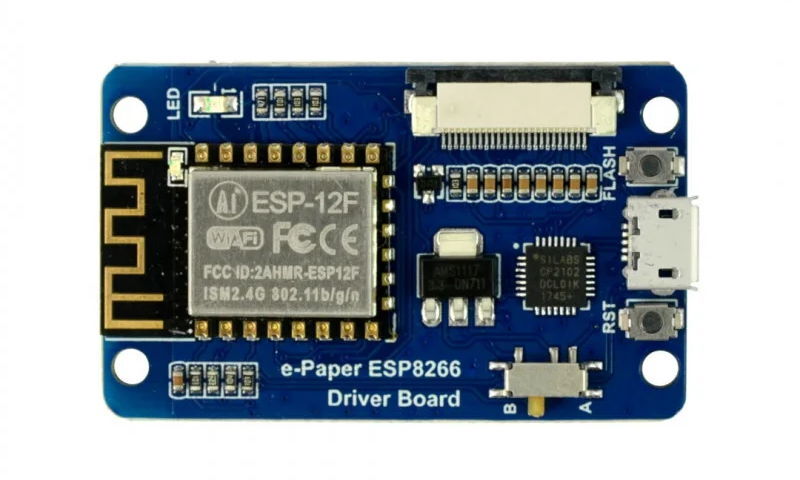

Основа драйвера E-Ink — беспроводной модуль ESP-12F, который состоит из чипа Espressif ESP8266 и встроенной антенны.

Однокристальная система ESP8266 включает в себя 32-битный процессор с вычислительным ядром Tensilica L106 тактовой частотой 160 МГц. Встроенный блок памяти SRAM дополнен 4 МБ постоянной Flash-памяти. Чип поддерживает беспроводную связь Wi-Fi 802.11 b/g/n (2,4 ГГц).

Подключение

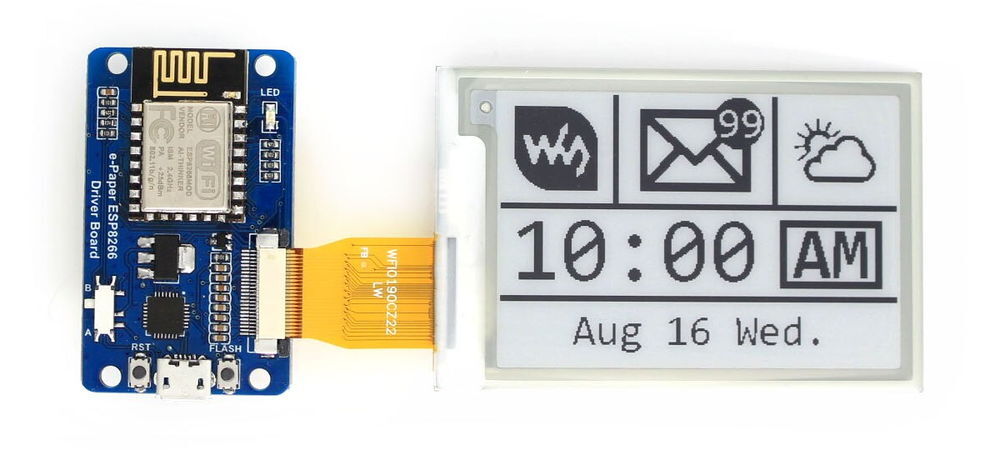

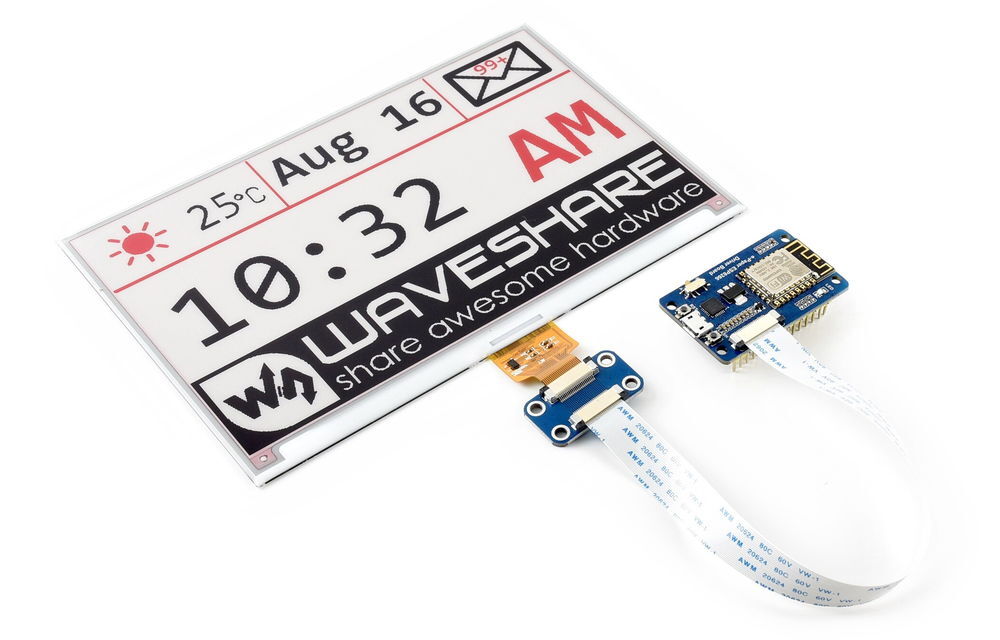

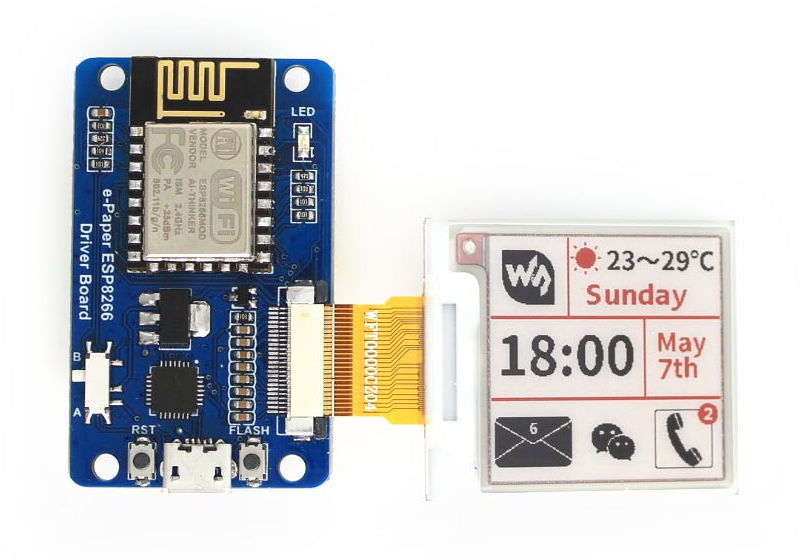

Голые панели E-Ink подключаются к управляющей плате ESP8266 шлейфом FFC. В комплекте с драйвером также идёт шлейф-удлинитель, который пригодится для более крупных дисплеев.

С двух сторон платы-драйвера расположены 30 контактов со стандартным шагом 2,54 мм, что позволяет использовать её с макетными платами и breadboard’ами.

Часть пинов модуля ESP-12F зарезервирована для управления дисплеем по SPI, но пользователю доступны 7 контактов общего назначения.

• 6 контактов ввода-вывода с поддержкой ШИМ-сигнала.
• 1 аналоговый вход с АЦП (10 бит).

На пинах ввода-вывода также предусмотрены аппаратные интерфейсы:

• 1× UART;
• 1× SPI;
• 1× I²C.

Управление и индикация

На платформе несколько органов управления:

• Переключатель A/B задаёт тип используемого дисплея E-Ink.
• Кнопка FLASH активирует режим прошивки модуля.
• Кнопка RST предназначена для ручного перезапуска платы.

Также на плате находится индикаторный светодиод LED, которым может управлять пользователь.

Программирование

Исходники программ помогут быстро запустить устройство и попробовать экраны E-Ink в деле.

Среди примеров кода вы найдёте:

• HTTP-сервер для загрузки изображений по Wi-Fi с веб-странички.
• Индивидуальные тестовые изображения для дисплеев E-Ink от Waveshare.

Питание

Платформа питается через порт micro-USB или через пин Vin, для которого рекомендуется входное напряжение 3,6–5,5 В.

Комплектация

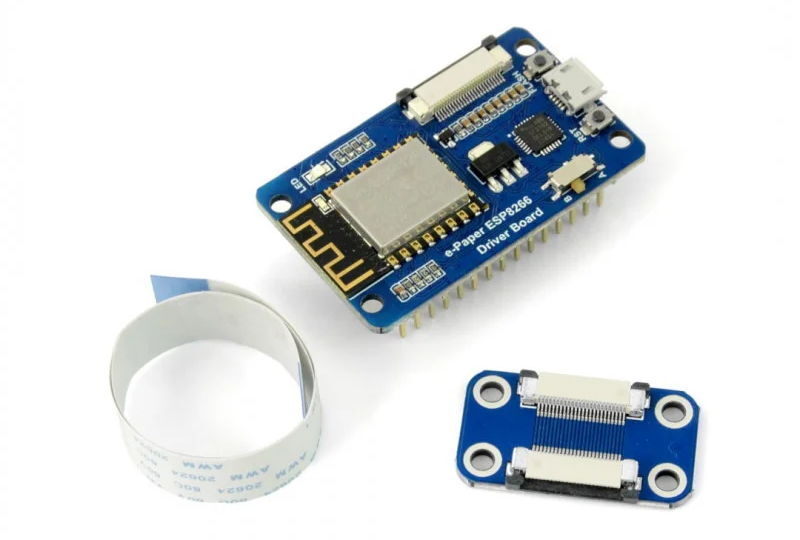

• 1× Плата-драйвер E-Ink

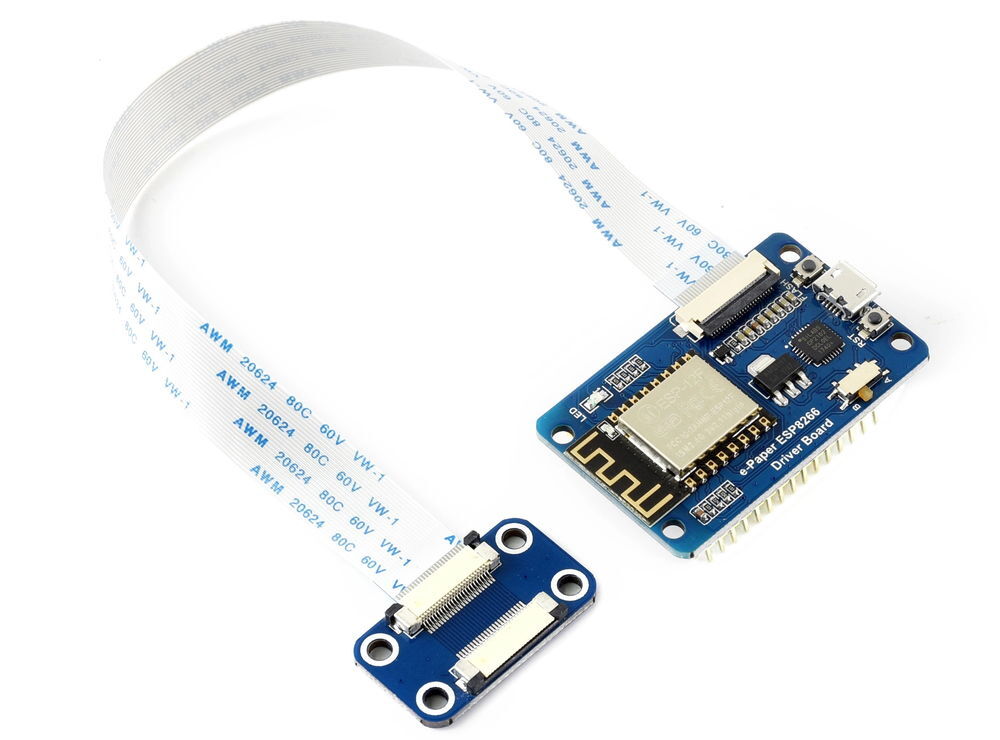

• 1× Соединительный шлейф

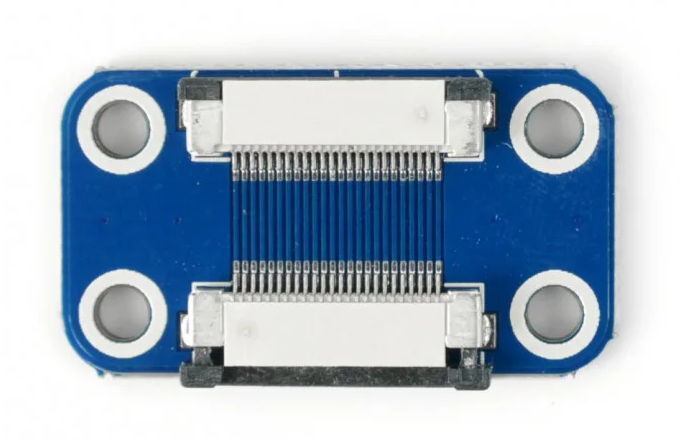

• 1× Плата для шлейфов

Характеристики

• Модель: Waveshare e-Paper ESP8266 Driver Board (SKU 14138)
• Модуль беспроводной связи: ESP-12F
• Однокристальная система (SoC): Espressif ESP8266
• Вычислительное ядро: Tensilica L106 (32 бита)
• Flash-память: 4 МБ
• Беспроводная связь: Wi-Fi 802.11 b/g/n
• Частотный диапазон связи: 2,4 ГГц
• Напряжение питания: 3,6–5,5 В
• Логическое напряжение: 3,3 В
• Потребляемый ток: 50–100 мА
• Контакты ввода-вывода общего назначения: 7
• Контакты с поддержкой ШИМ: 6
• Контакты с АЦП: 1 (10 бит)
• Аппаратные интерфейсы:
  • 1× UART
  • 1× SPI
  • 1× I²C
• Размеры: 48,3×29,5×14 мм
