Адаптер Waveshare e-Paper (E-Ink) Driver HAT

Артикул AMP-V13512
В наличии более 10 шт.
640
1 шт.
Доставка
Самовывоз, курьер, постаматы, почта
Оплата
Наличными, картой, электронными деньгами
Этот товар также бывает в нашем офисе, но сейчас его временно нет в наличии Этот товар также представлен в нашем офисе в Москве в количестве  шт.
Товары из офиса нельзя заказать через интернет или забронировать. Можно только прийти, схватить и бежать. Доступное количество актуально на момент загрузки страницы.

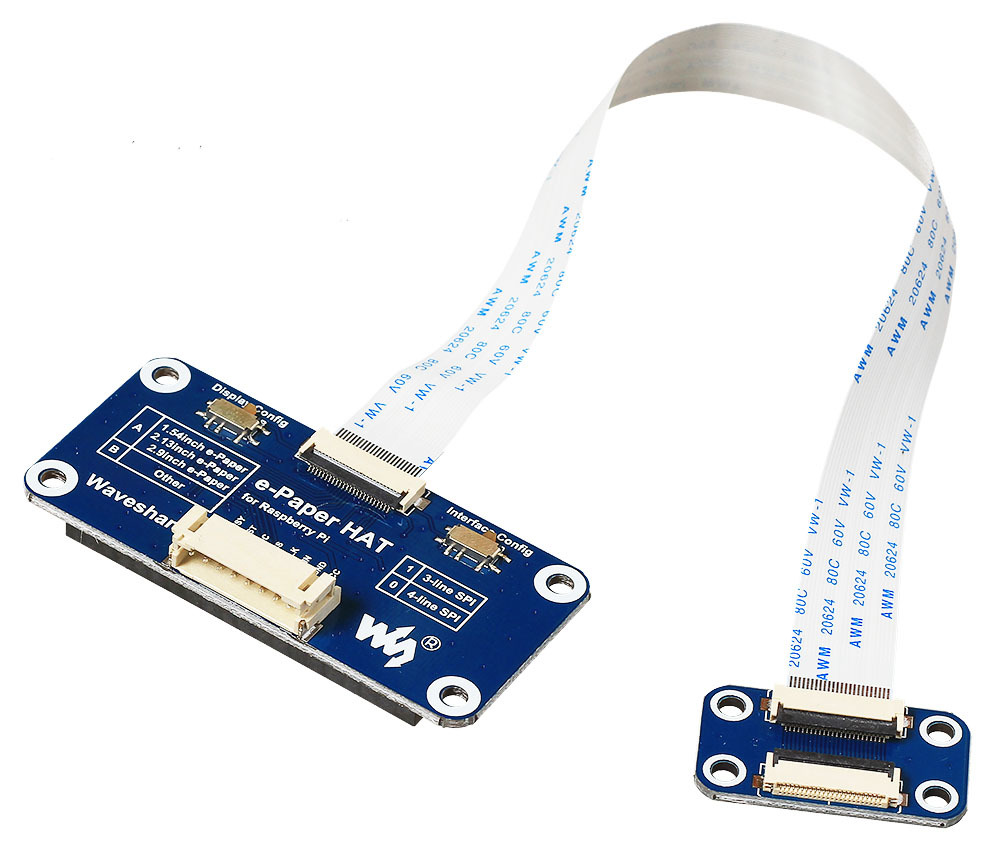

Чтобы подключить экран из электронной бумаги к Raspberry Pi, не нужно городить огород и подбирать разъёмы. Возьмите специальный E-Ink Driver HAT, и вам останется только подключить к нему сигнальный шлейф экрана. К плате подходят дисплеи Waveshare E-Ink с интерфейсом SPI.

В комплекте приложен удлинительный шлейф с платой-коннектором на случай, если родного шлейфа экрана не хватит для удобного подключения.

Подключение

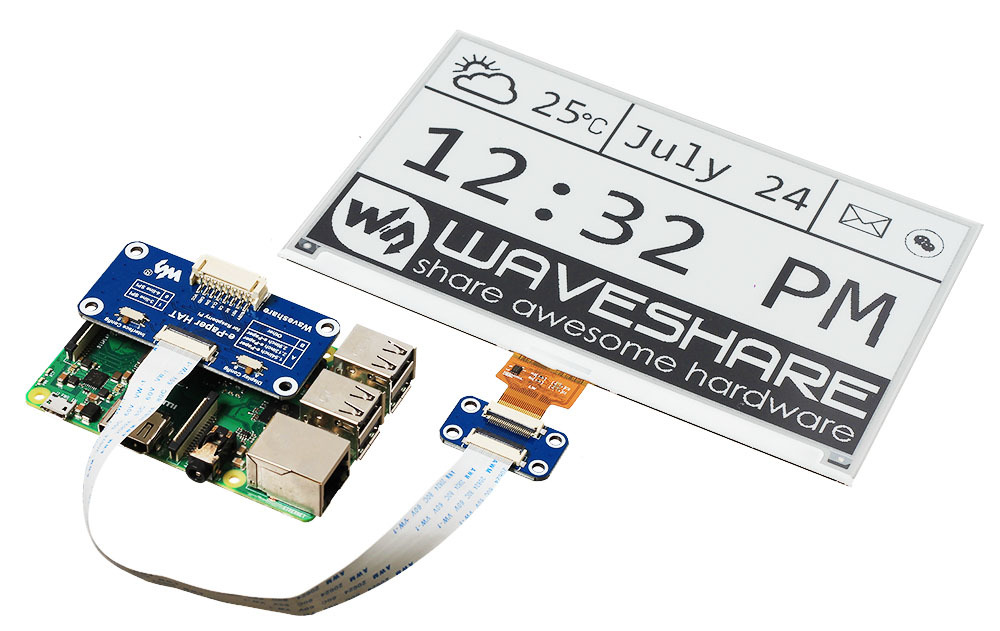

Модуль в виде шилда устанавливается сверху на микрокомпьютеры Raspberry Pi и подключается через 40-пиновый разъём GPIO.

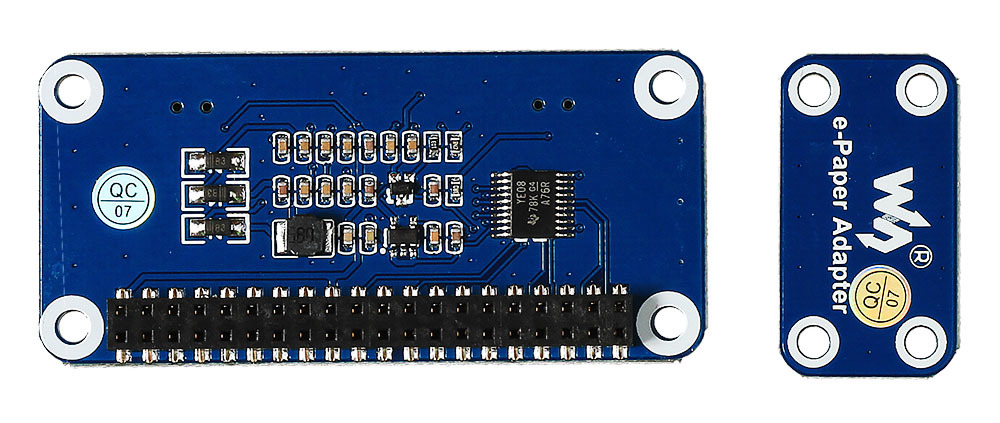

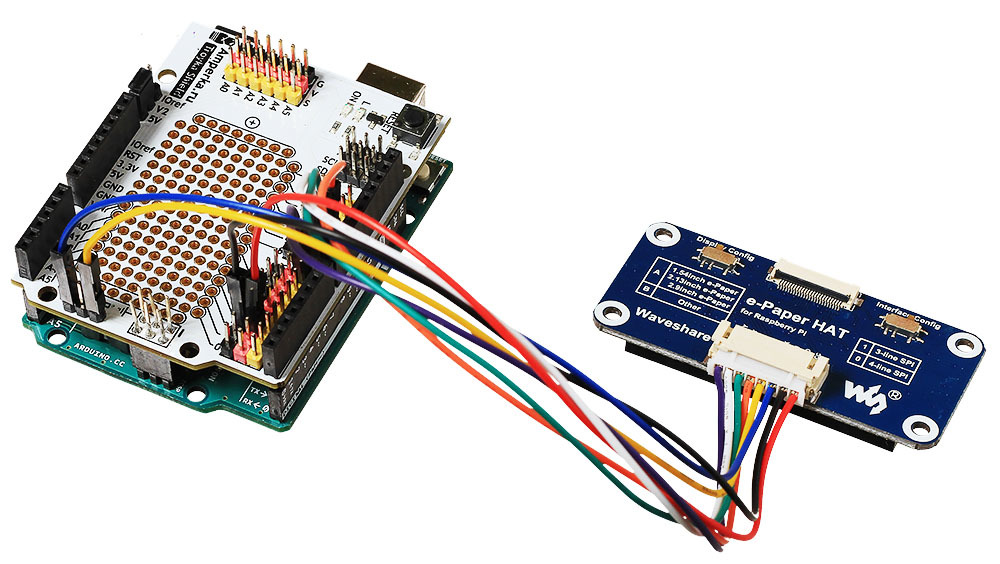

На плате установлена обвязка для согласования уровней напряжения, поэтому 3,3-вольтовые экраны e-Paper можно смело подключать к управляющим платформам с рабочим напряжением от 3,3 до 5 В.

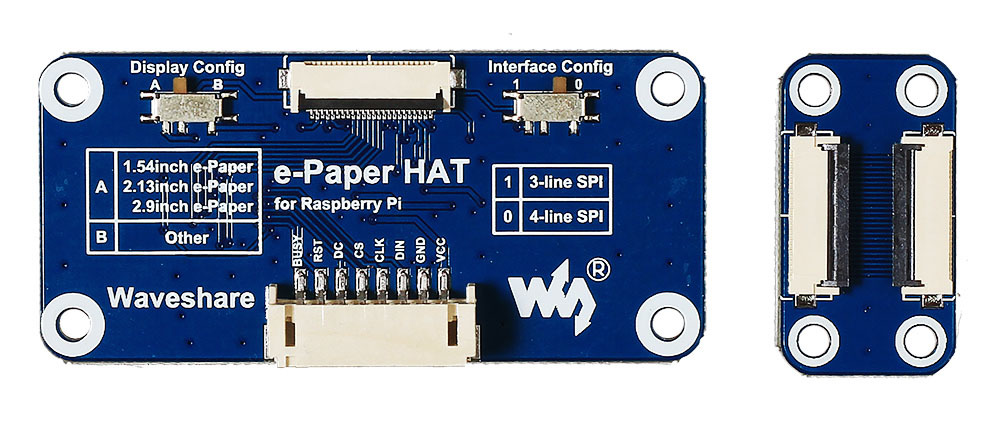

На шилде находятся два переключателя для выбора режимов работы:

  • Interface Config выбирает режим SPI: 4-wire или 3-wire.
  • Display Config задаёт режим частичного или полного обновления экрана: первое положение для монохромных дисплеев E-Ink на 1,54 / 2,13 / 2,9 дюйма, второе для остальных.

Комплектация

  • 1× Плата-модуль E-Ink Driver HAT
  • 1× Плата-коннектор
  • 1× Соединительный шлейф FPC (24 контакта)
  • 1× Соединительный шлейф (8 контактов)

Характеристики

  • Рабочее напряжение: 3,3–5 В
  • Совместимые дисплеи: Waveshare e-Paper (E-Ink)
  • Интерфейс: 3-wire SPI, 4-wire SPI (по умолчанию)
  • Габариты модуля: 65×30,2 мм
  • Габариты платы-коннектора: 31,8×17,5 мм
