Контроллер дисплея Waveshare e-Paper ESP32

Плата-драйвер с чипом ESP32 возьмёт на себя управление вашим дисплеем E-Ink: закидывайте любые изображения по Wi-Fi или Bluetooth, а платформа позаботится о том, чтобы конвертировать файл и вывести его на экран.

Благодаря беспроводной связи Wi-Fi контроллер ESP32 можно подружить с веб-приложениями, чтобы сделать электронный ценник с управлением через облако, собрать собственную «читалку» с Bluetooth, или же смастерить метеостанцию с экраном E-Ink.

Особенности

• Драйвер подходит для всех экранов E-Ink от Waveshare, независимо от размера и цветности панели.
• Радиомодуль на базе ESP32 позволяет заливать картинки по Wi-Fi и Bluetooth со смартфона или компьютера.
• Программирование в привычной среде Arduino IDE аналогично другим платам на ESP32.
• Изображения адаптируются по методу Флойда-Стенберга для имитации полутонов на дисплеях E-Ink.
• Поддержка популярных форматов изображений: BMP, JPEG, PNG, GIF и др.
• Возможность подключения внешних датчиков и модулей, совместимость с макетными платами.

Начинка

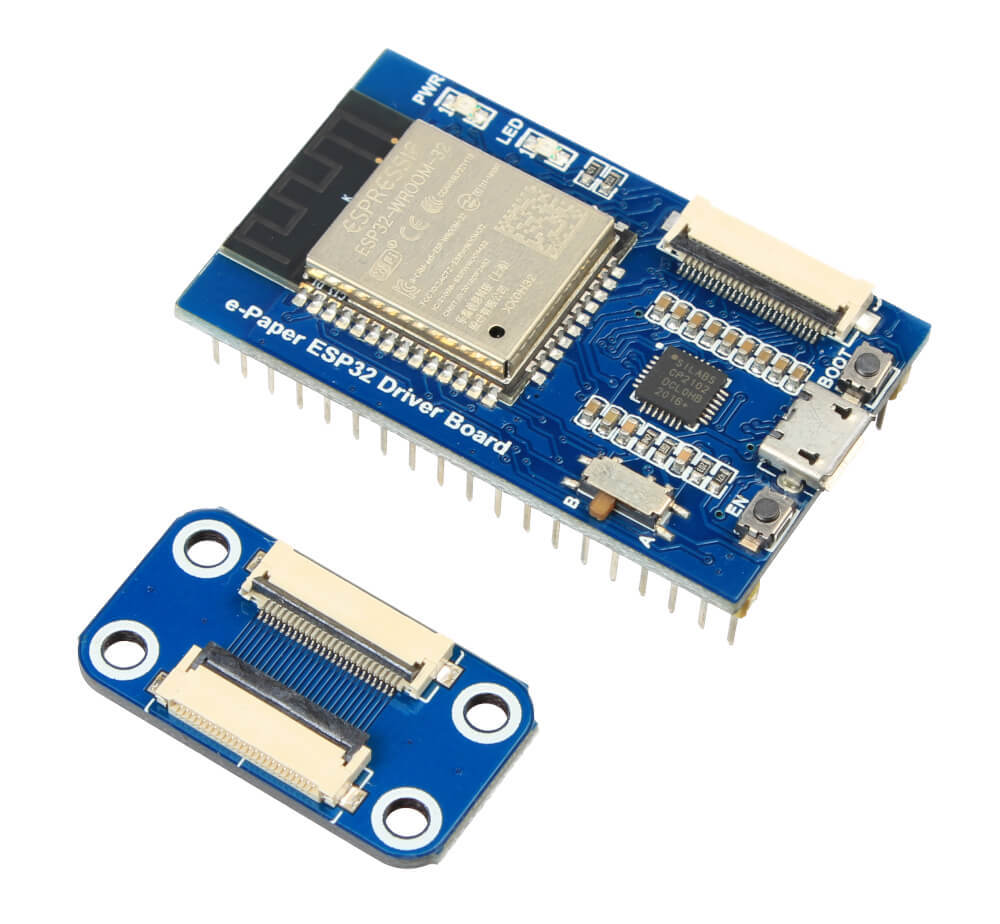

Основа драйвера E-Ink — беспроводной модуль ESP32-WROOM-32, который состоит из чипа Espressif ESP32 и встроенной антенны.

Однокристальная система ESP32 включает в себя 32-битный процессор с двумя ядрами Xtensa LX6 тактовой частотой 240 МГц. На борту содержатся 520 КБ оперативной и 448 КБ Flash-памяти, которые дополнены ещё 4 МБ флеша. Чип поддерживает беспроводную связь Wi-Fi 802.11 b/g/n (2,4 ГГц) и Bluetooth v4.2/ BLE.

Подключение

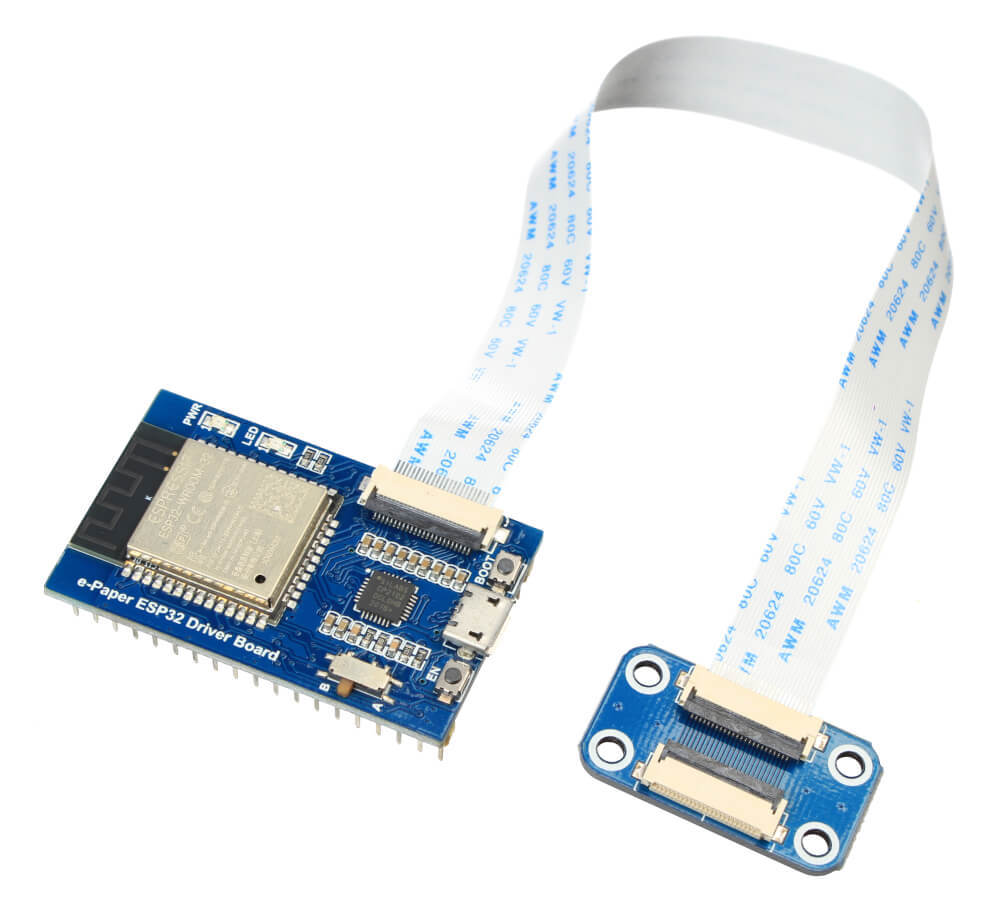

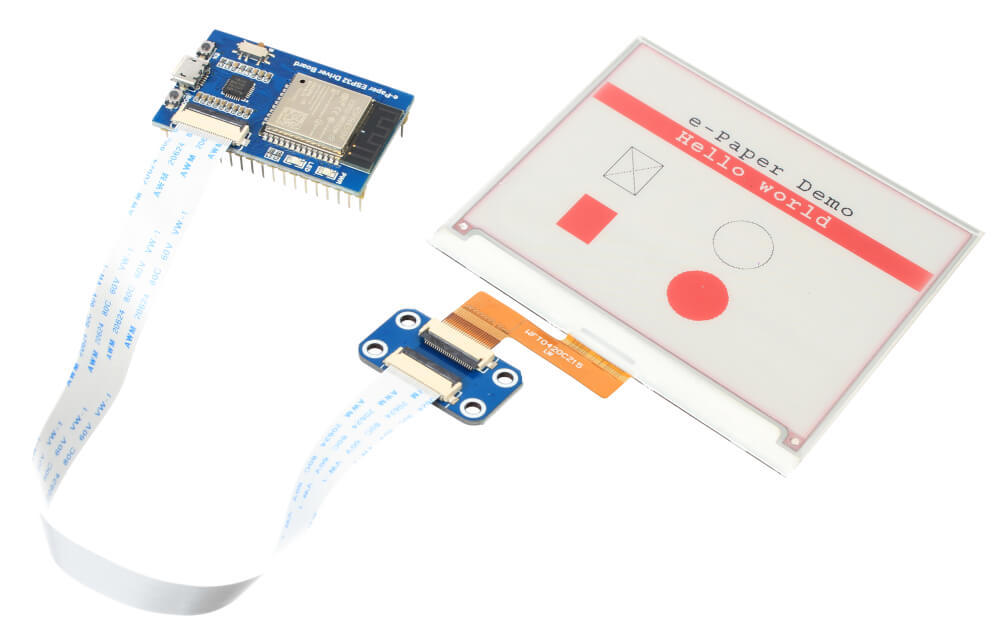

Голые панели E-Ink подключаются к управляющей плате ESP32 шлейфом FFC. В комплекте с драйвером также идёт шлейф-удлинитель, который пригодится для более крупных дисплеев.

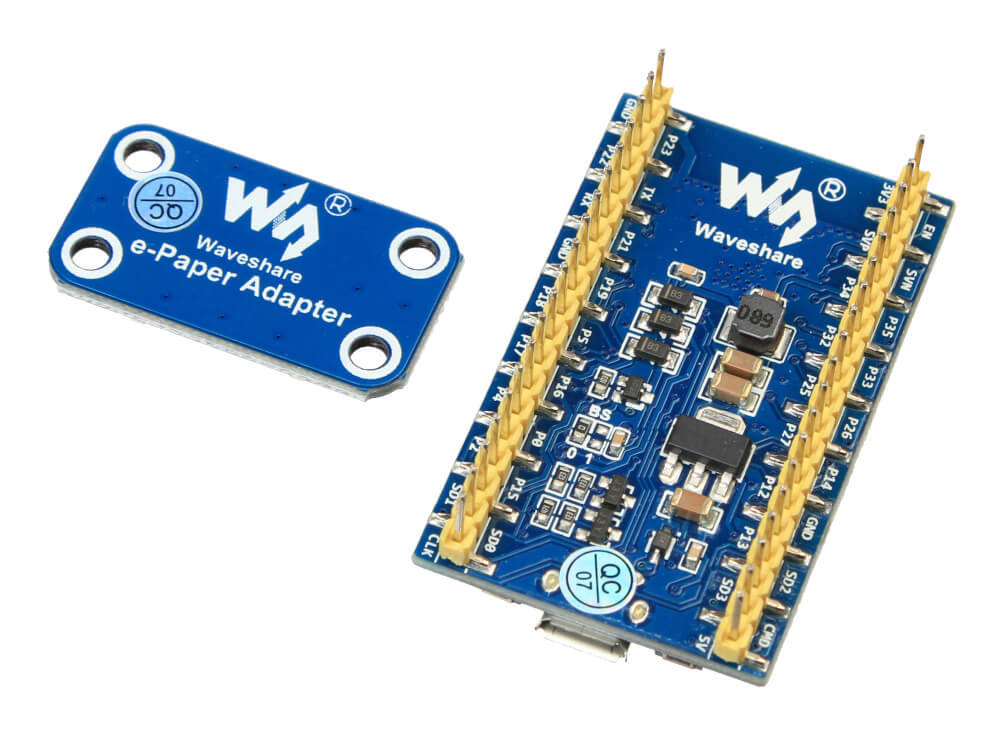

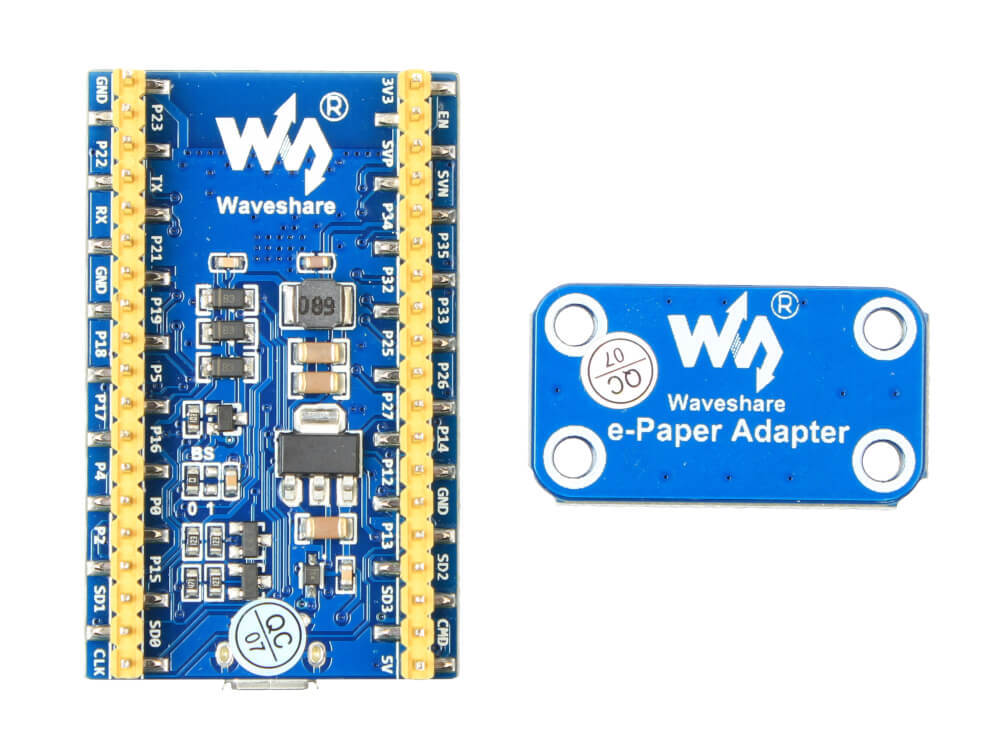

С двух сторон платы-драйвера расположены 38 контактов со стандартным шагом 2,54 мм, что позволяет использовать её с макетными платами и breadboard’ами.

Часть пинов модуля ESP32-WROOM-32 зарезервирована для управления дисплеем по SPI, но пользователю доступны 25 контактов общего назначения.

• 21 контакт ввода-вывода с поддержкой прерываний.
• 4 контакта ввода.
• 15 аналоговых входов с АЦП (12 бит).
• 2 аналоговых выхода с ЦАП (8 бит).
• 21 контакт умеет выводить ШИМ-сигнал (до 16 каналов одновременно).

На пинах ввода-вывода можно сконфигурировать аппаратные интерфейсы:

• 3× UART;
• 3× SPI;
• 2× I²C.

Управление и индикация

На платформе несколько органов управления:

• Переключатель A/B задаёт тип используемого дисплея E-Ink.
• Кнопка BOOT активирует режим прошивки модуля.
• Кнопка EN предназначена для ручного перезапуска платы.

Также на плате находятся светодиод питания PWR и индикаторный светодиод LED, которым может управлять пользователь.

Программирование

Исходники программ помогут быстро запустить устройство и попробовать экраны E-Ink в деле.

Среди примеров кода вы найдёте:

• HTTP-сервер для загрузки изображений по Wi-Fi с веб-странички.
• Android-приложение для загрузки изображений со смартфона по Bluetooth.
• Индивидуальные тестовые изображения для дисплеев E-Ink от Waveshare.

Питание

Платформа питается через порт micro-USB или через пин 5V, для которого рекомендуется входное напряжение 3,6–5,5 В.

Комплектация

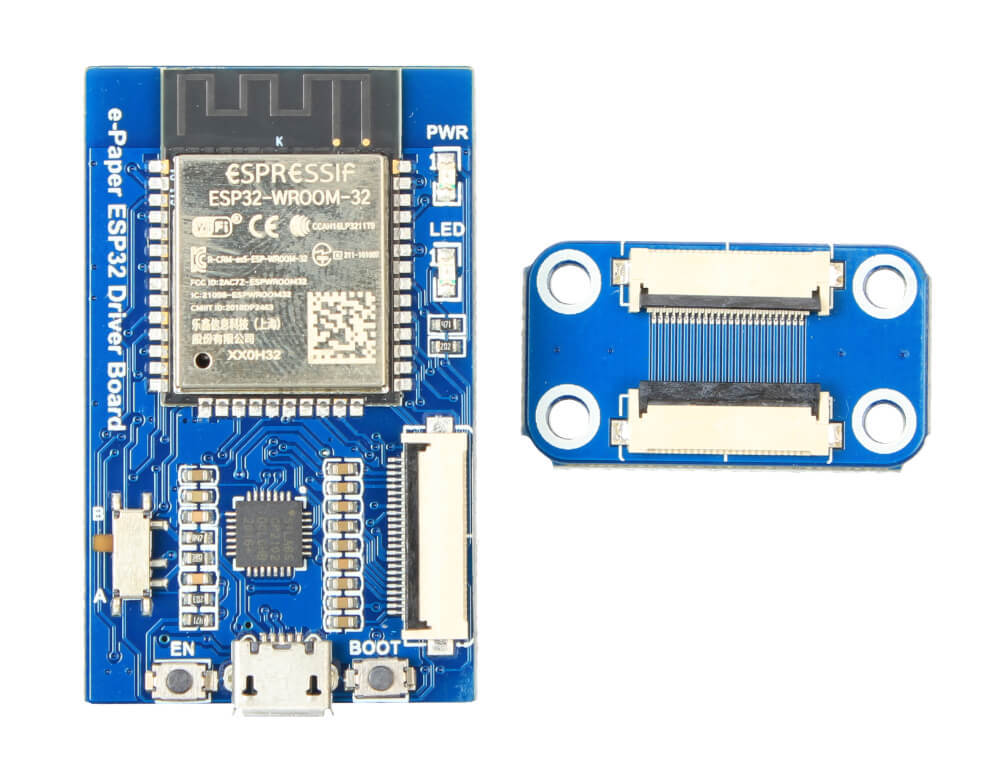

• 1× Плата-драйвер E-Ink
• 1× Соединительный шлейф
• 1× Плата для шлейфов

Характеристики

• Модель: Waveshare e-Paper ESP32 Driver Board (SKU 15823)
• Модуль беспроводной связи: ESP32-WROOM-32
• Однокристальная система (SoC): Espressif ESP32
• Вычислительные ядра: 2× Tensilica Xtensa LX6 (32 бита)
• SRAM-память: 520 КБ
• ROM-память: 448 КБ
• Flash-память: 4 МБ
• Беспроводная связь:
  • Wi-Fi 802.11 b/g/n
  • Bluetooth v4.2 с BLE
• Частотный диапазон связи: 2,4 ГГц
• Напряжение питания: 3,6–5,5 В
• Логическое напряжение: 3,3 В
• Потребляемый ток: 50–150 мА
• Контакты ввода-вывода общего назначения: 25
• Контакты с поддержкой ШИМ: 21 (до 16 каналов одновременно)
• Контакты с АЦП: 15 (12 бит)
• Контакты с ЦАП: 2 (8 бит)
• Аппаратные интерфейсы:
  • 3× UART
  • 3× SPI
  • 2× I²C
• Размеры: 48,3×29,5×14 мм
