В вашем проекте нужно замыкать и размыкать цепь с бытовым напряжением 220 В? Воспользуйтесь Relay Shield.

По своей сути реле — это просто механический рубильник, которым можно управлять при помощи микроконтроллера, такого как Arduino. При этом электрическая связь между управляющей электроникой и коммутируемой нагрузкой отсутствует. А это значит, что никакие помехи не испортят ваши планы. С помощью реле вы можете включать и выключать электроприборы, которые подключены к бытовой электросети 220 В. Без реле не обойтись при обустройстве «умного дома». Реле также может пригодится вам и для управления какими-нибудь устройствами с кнопками. Например, для автоматического набора номера на доисторическом настольном телефоне, достаточно включить реле параллельно кнопкам.

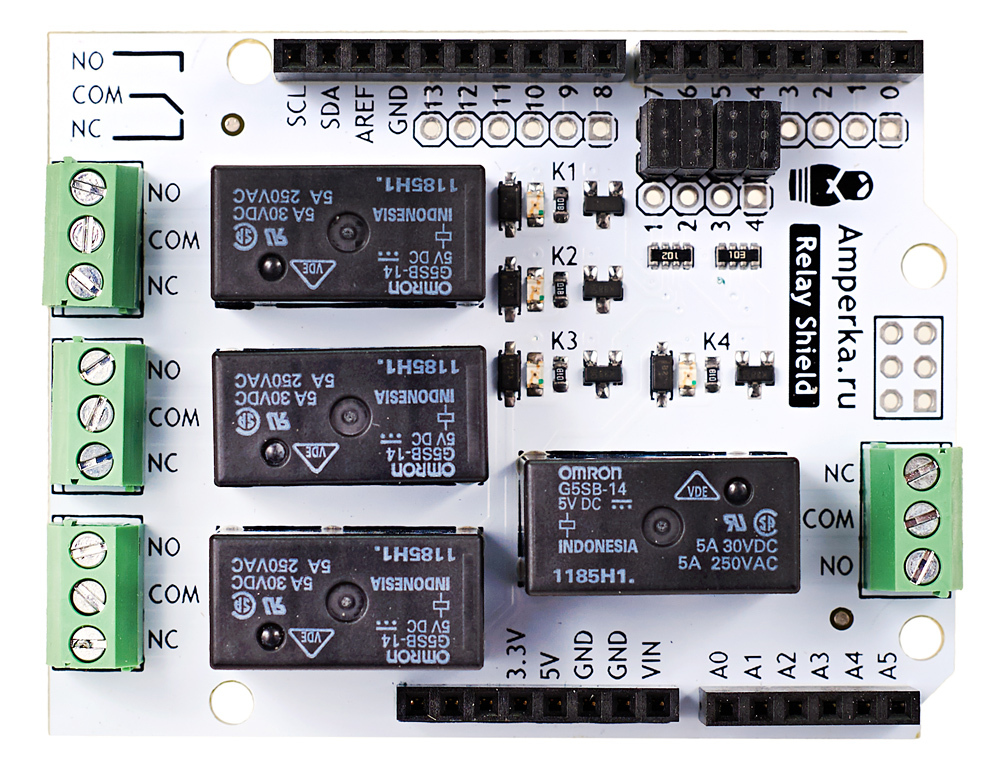

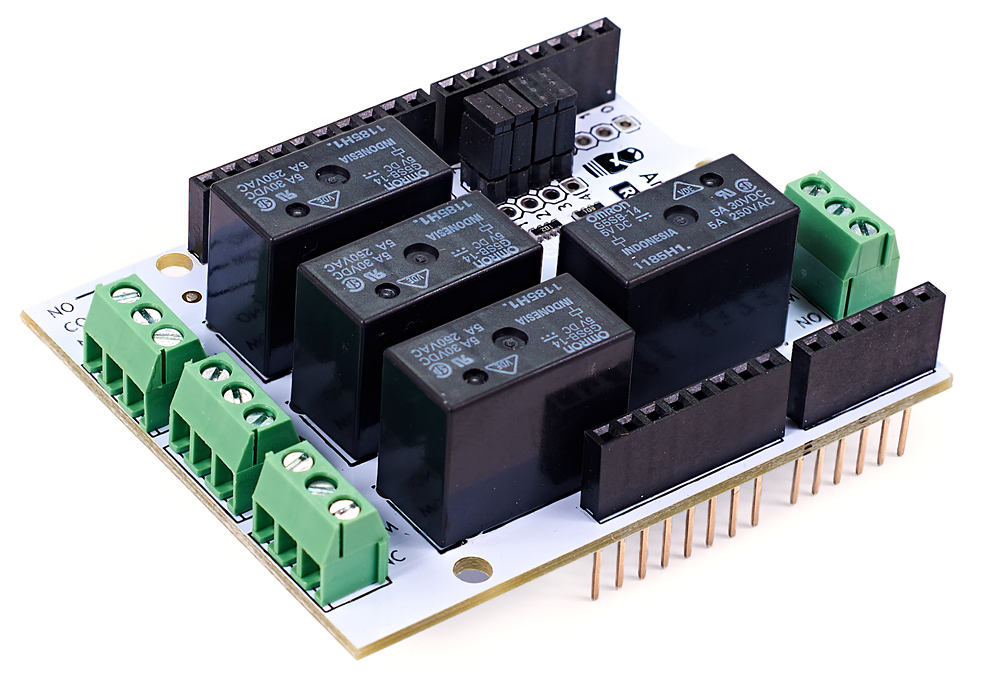

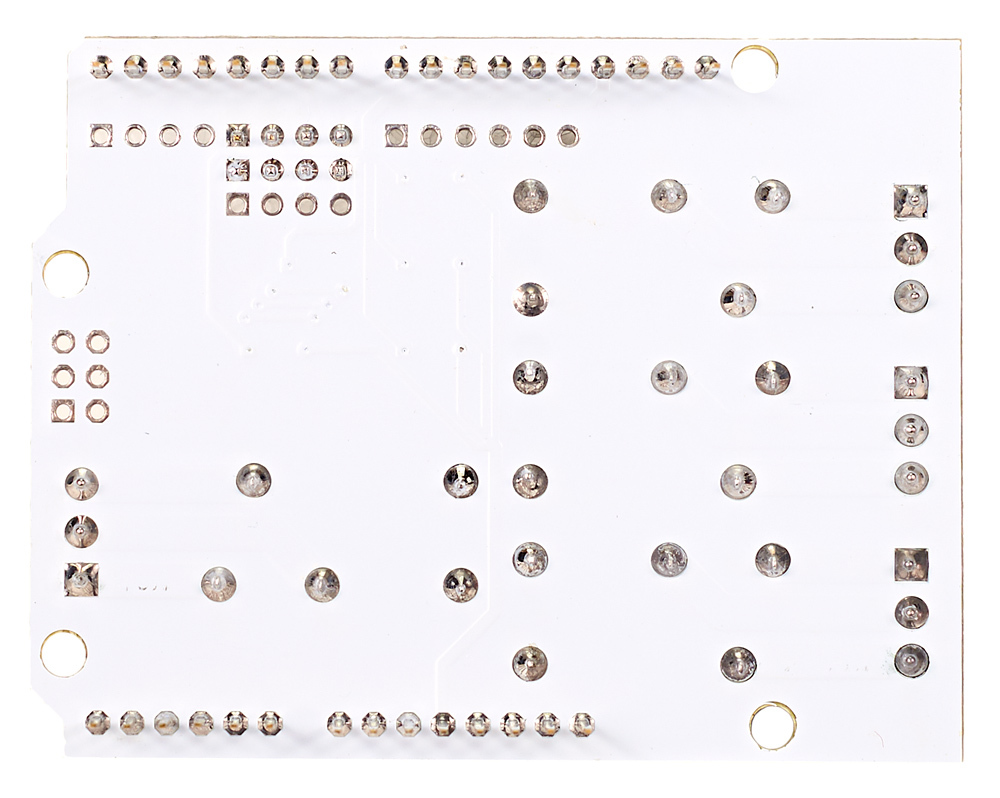

Relay Shield — плата расширения для Arduino, на которой расположены 4 независимых реле G5SB-14, подключённых к цифровым пинам Arduino. О текущем состоянии каждого из них можно судить по индикаторным светодиодам, расположенным на плате. К каждому реле подведён клеммник на 3 провода, что позволяет использовать реле как в режиме «нормально разомкнутое», так и в режиме «нормально замкнутое». Это удобно в ряде случаев. Например, если нужно что-то включать при обесточивании микроконтроллера.

Обмотки реле подключены к пинам Arduino с 4-го по 7-й через джамперы. Подача логического сигнала на эти пины замыкает или размыкает соответствующее реле. Если эти контакты уже используются — ничего страшного. На такой случай в Relay Shield мы предусмотрели специальные лужёные отверстия. Просто снимите джампер и подключите реле к любому другому цифровому контакту. Управление реле производится через встроенный ключ, что даёт вам возможность использовать в качестве управляющего сигнала любое напряжение от 3 до 5 вольт. То есть, в качестве основной платы подойдёт любая модель Arduino.

Внимание! Если вы сомневаетесь как подключить к реле электроприбор, работающий от общей сети 220 В и у вас есть сомнения, вопросы на тему того как это делается, остановитесь: вы можете устроить пожар или убить себя. Убедитесь, что у вас в голове — кристальное понимание принципа работы реле и опасностей, которые связаны с высоким напряжением.

Мы рекомендуем использовать плату совместно с Iskra Neo или Iskra JS. При установке платы над Arduino Uno, или другой платой, обладающей высоким разъёмом USB/RJ45, следите за тем, чтобы контакты клеммника на Relay Shield не оказались закорочены этим разъёмом. Воспользуйтесь сквозными контактными колодками для того, чтобы создать свободное место над Arduino. Эти же колодки понадобятся и в том случае, если вы захотите поставить другой шилд поверх Relay Shield.

Если вам необходимо более 4 реле, или необходимо коммутировать более 5 А, рассмотрите отдельные релейные модули.

Характеристики реле

  • Ток обмотки: 80 мА
  • Максимальное коммутируемое напряжение: 30 В постоянного тока; 250 В переменного тока
  • Максимальный коммутируемый ток: 5 А (NO), 3 А (NC)
  • Рекомендованная частота переключения: до 1 Гц
  • Время жизни: не менее 50 000 переключений
  • Габариты: 69×53×18 мм
