Мини-реле (Zelo-модуль)

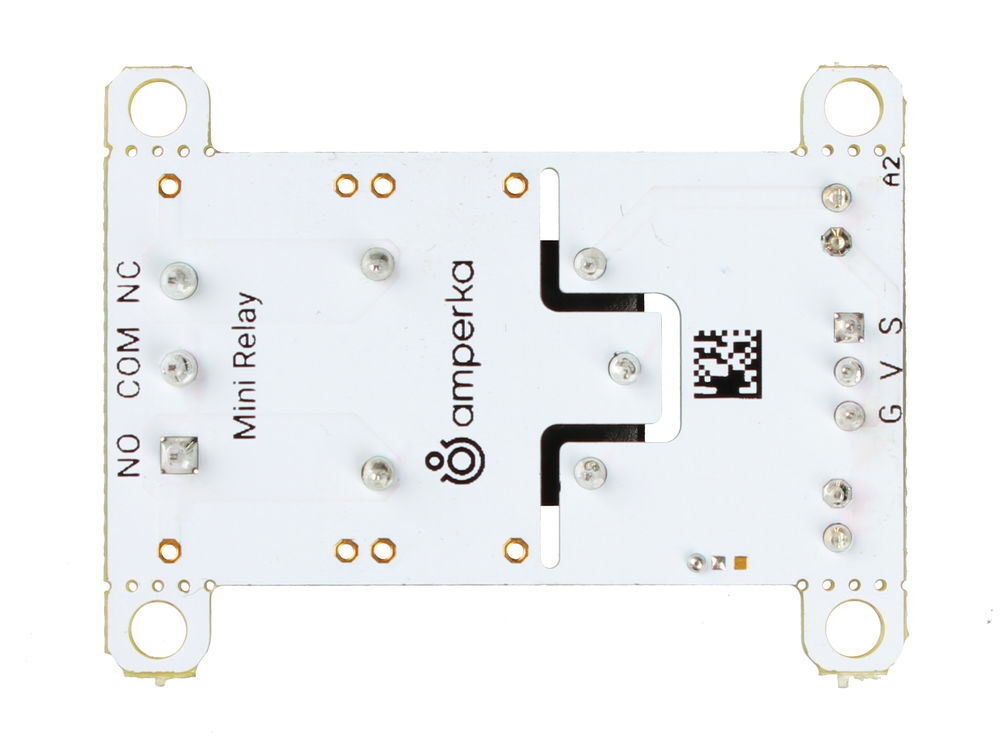

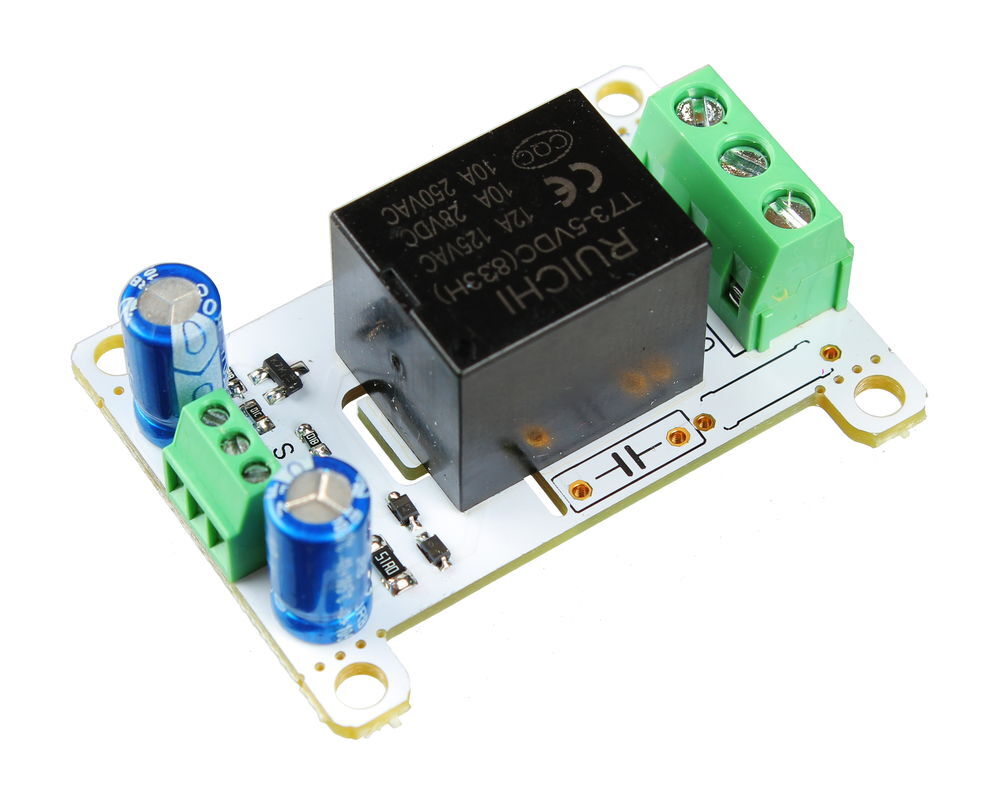

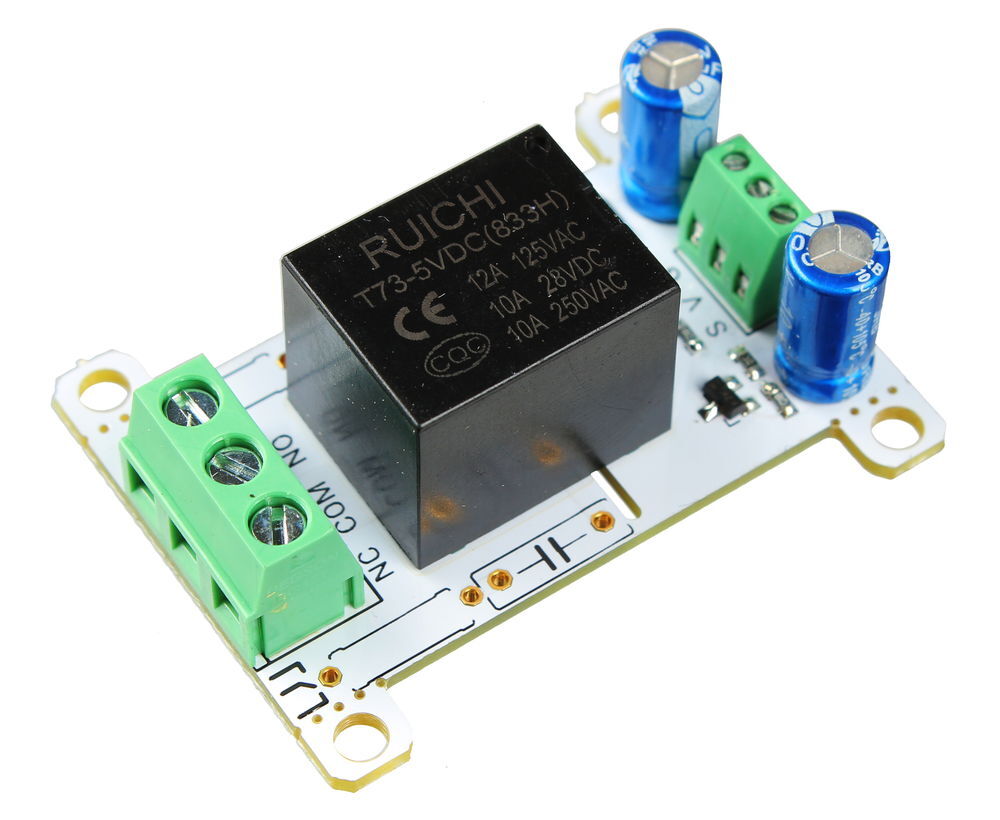

Хотите управлять мощной нагрузкой и электроприборами с помощью микроконтроллера? Тогда вам не обойтись без модуля реле, который справляется с током до 10 А и переменным напряжением до 250 В. Работать с модулем просто: вам не придётся возиться с пайкой, макетной платой и проектированием обвязки для голого реле — всё уже готово и собрано в компактном Zelo-модуле.

Форм-фактор Zelo позволяет надёжно прикрутить плату реле к корпусу вашего устройства или закрепить на панель #Структора. Также модуль похвастает подключением всех линий через винтовые клеммники: это придаст устройству прочности и надёжности. Если же вы приверженец экосистемы Troyka и хотите быстро собирать устройства на Slot Shield’е, воспользуйтесь мини-реле в формате Troyka.

Переключение реле управляется напряжением 3,3–5 В, поэтому модуль совместим с большинством контроллеров. Помехи в высоковольтной сети не смогут повлиять на работу системы, поскольку прямая электрическая связь между управляющей платой и коммутируемой нагрузкой отсутствует.

Подключение

На модуле мини-реле расположены два клеммника: один используется для управления обмоткой, другой — для подключения нагрузки.

Клеммник управления

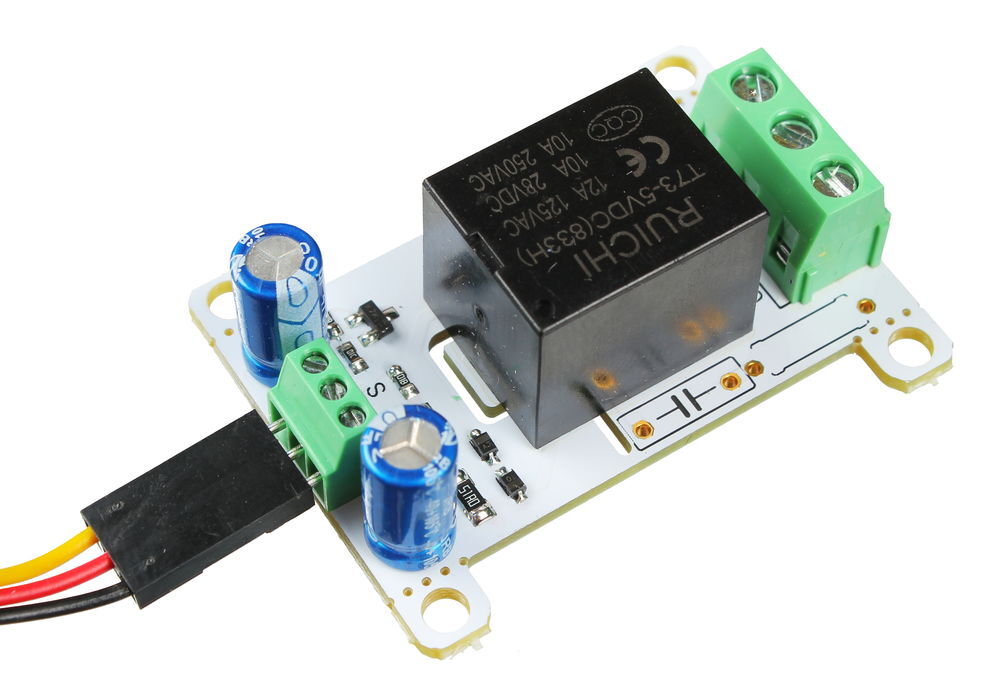

Модуль мини-реле подключается к управляющим платам через винтовой клеммник из трёх контактов:

• Сигнальный (S) — управляющий контакт реле, подключаемый к цифровому пину микроконтроллера.
• Питание (V) — источник питания модуля.
• Земля (G) — заземляющий контакт схемы.

Клеммник под винт надёжно соединяет управляющие контакты модуля и не даёт им случайно отключиться.

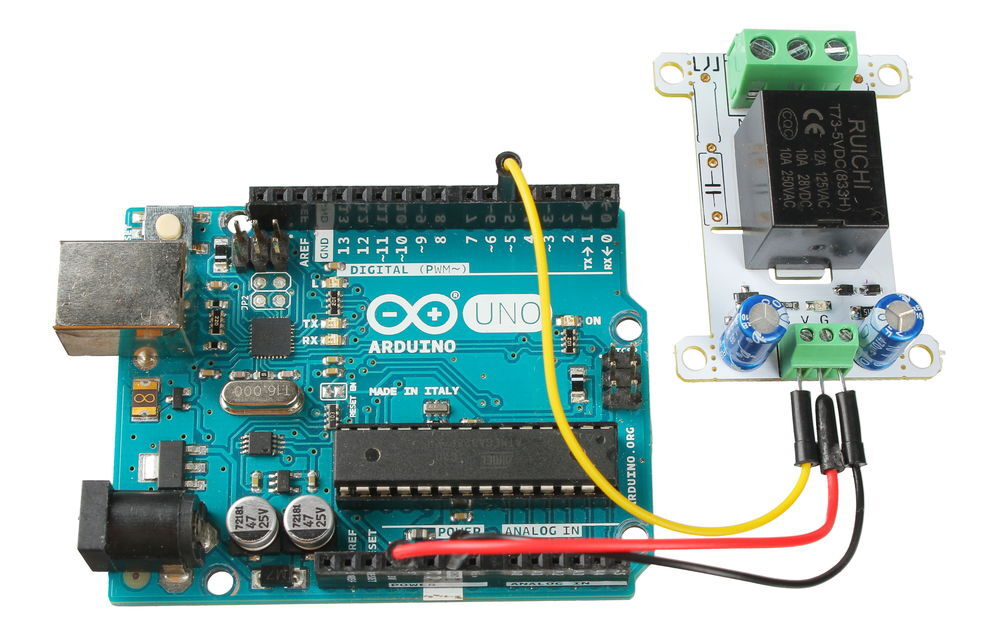

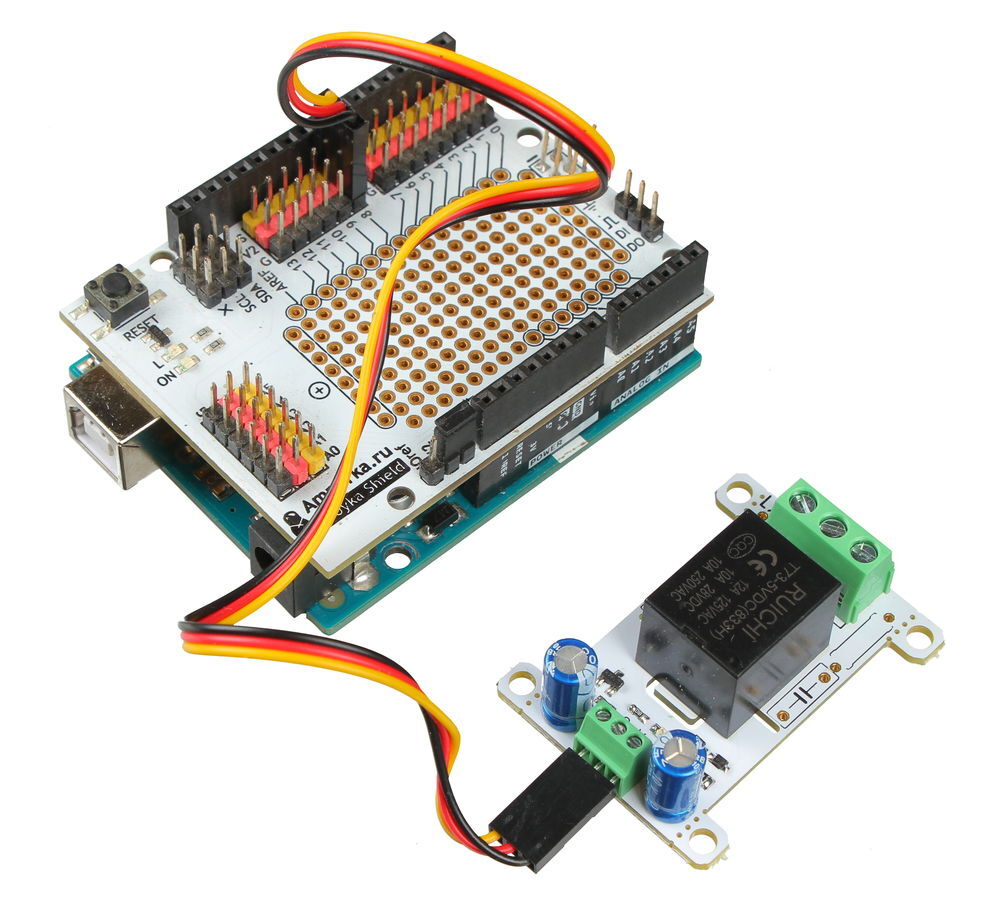

При подключении к Arduino удобно использовать Troyka Shield, а для Raspberry Pi подойдёт Troyka HAT.

Клеммник нагрузки

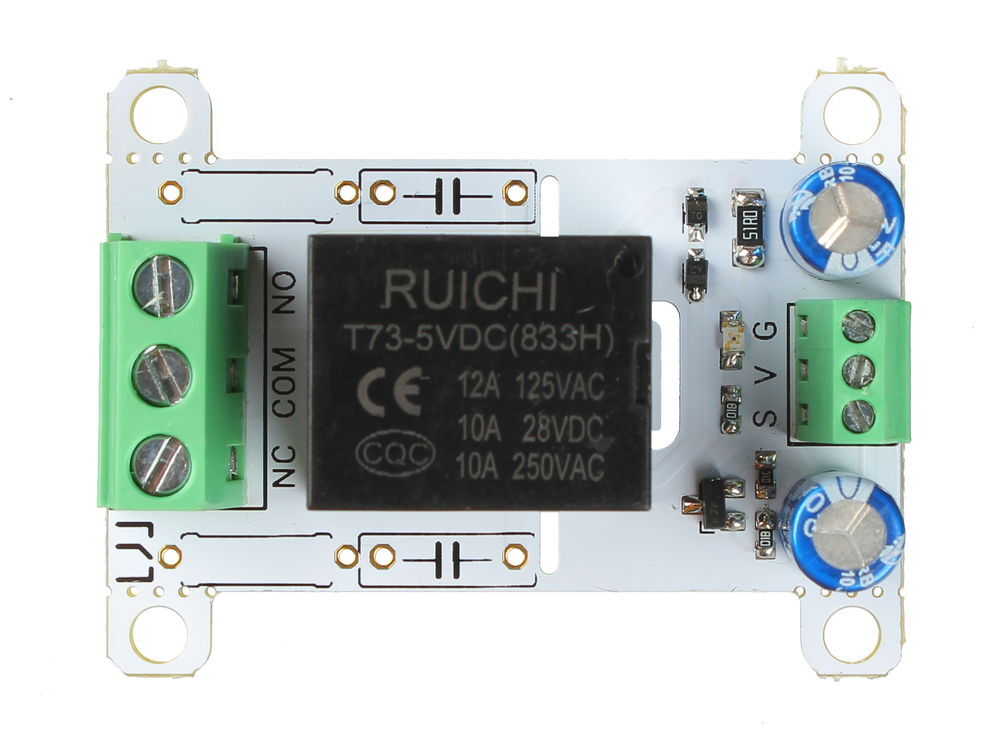

Нагрузка подключается к выходным контактам реле через винтовые клеммы:

• COM — общий контакт.
• NC — нормально закрытый выход.
• NO — нормально открытый выход.

Внимание! Если вы сомневаетесь, как правильно подключить к реле электроприбор с питанием от бытовой электросети 220 В, остановитесь: вы можете устроить пожар или убить себя. Убедитесь, что у вас в голове сложилось кристальное понимание принципа работы реле и опасностей, которые связаны с высоким напряжением.

Комплектация

• 1× Плата-модуль
• 1× Трёхпроводной шлейф «мама-папа»

Характеристики

• Рабочее напряжение: 3,3–5 В
• Потребляемый ток: 71 мА
• Максимальное коммутируемое напряжение:
  • 28 В постоянного тока
  • 250 В переменного тока
• Максимальный коммутируемый ток: 10 А
• Рекомендованная частота переключения: до 1 Гц
• Время жизни: не менее 50 000 переключений
• Габариты: 46×35×25 мм
