Дисплейный модуль E-Ink для Raspberry Pi 2,13” / 250×122 / монохромный v1

Товар снят с продажи
Найти замену

Дисплейный модуль на электронных чернилах E-Ink для Raspberry Pi выводит текстовую и графическую информацию, но при этом расходует куда меньше энергии, чем ЖК-панель с подсветкой. А ещё он хранит изображение после отключения! Используйте дисплей на электронной бумаге там, где важно низкое энергопотребление, или когда обычному LCD-экрану не хватает читаемости и углов обзора.

Особенности дисплеев E-Ink

  • Сверхнизкое энергопотребление: подсветка не требуется, энергия тратится лишь на обновление экрана.
  • Последнее изображение хранится даже при снятом питании.
  • Свободные углы обзора и хорошая читаемость под прямым светом.
  • Ограниченная палитра: в данном случае — чёрный и белый цвет без оттенков серого.
  • Долгое время обновления, из-за чего экран не подходит для видео.

Начинка

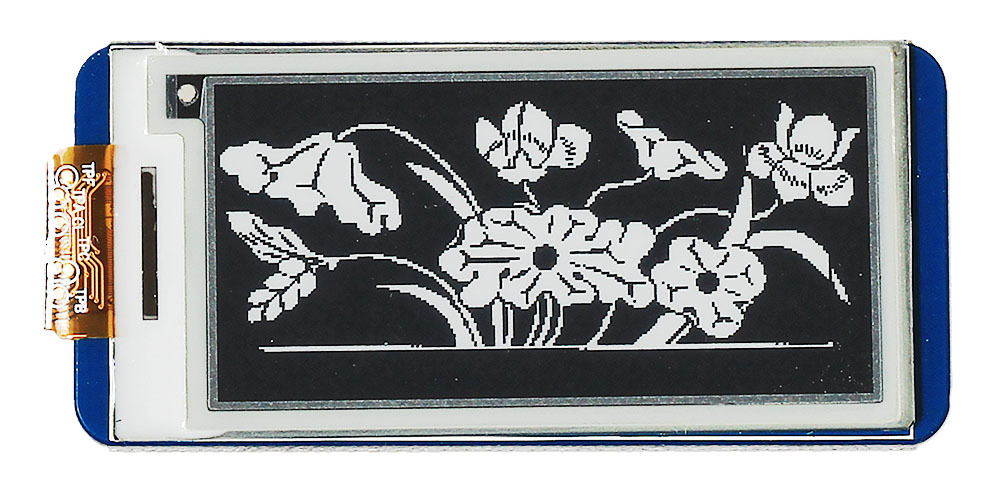

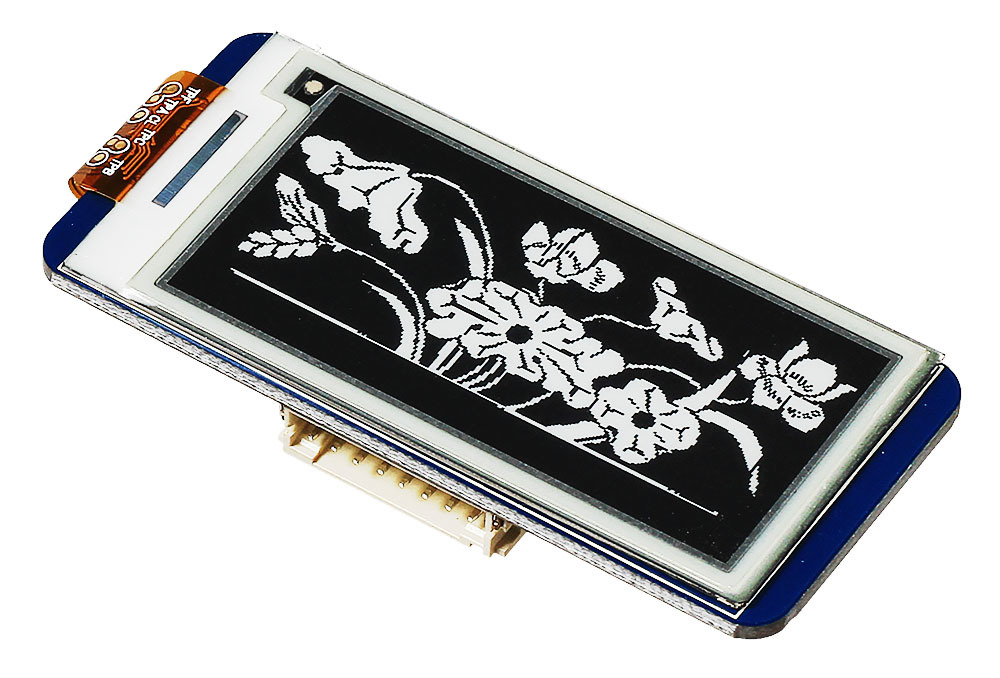

Дисплейный модуль E-Ink обладает диагональю 2,13” дюйма и разрешением 250×122 пикселей. Изображение выводится в чёрно-белом формате без оттенков серого. У каждого пикселя есть только два состояния: включён и выключен. При обновлении изображения на экране происходит несколько циклов мерцания — не пугайтесь, это нормальное поведение дисплеев E-Ink.

Подключение

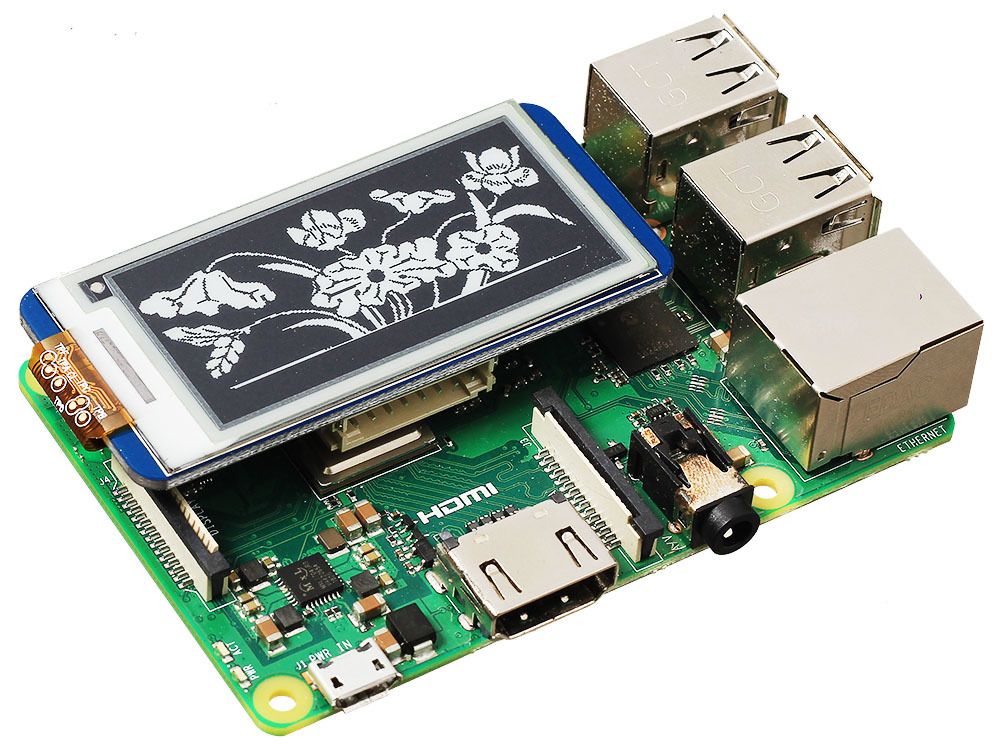

Дисплейный модуль устанавливается на микрокомпьютер Raspberry Pi через 40-контактный разъём GPIO. Общение между ними происходит по интерфейсу SPI.

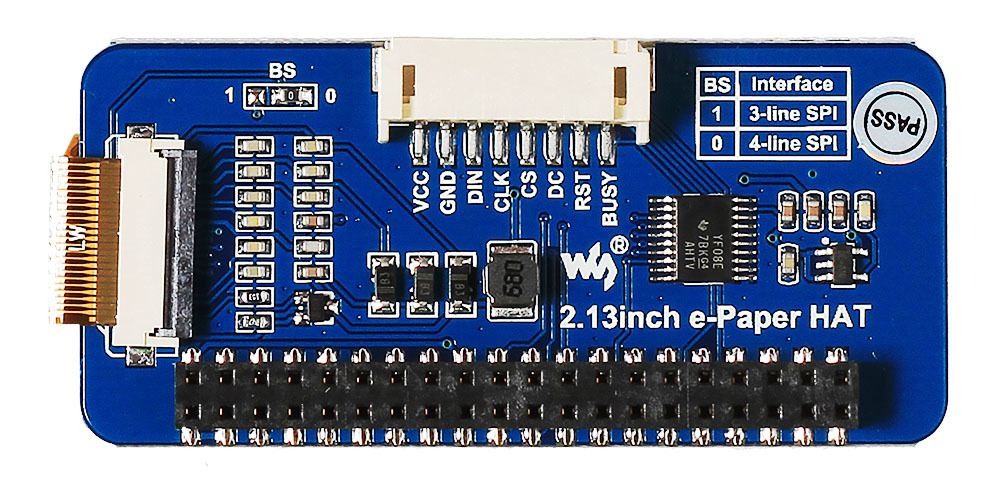

Также возможно SPI-подключение к управляющим платам с помощью 8-контактного шлейфа со следующей распиновкой:

  • VCC — питание 3,3–5 В;
  • GND — земля;
  • DIN — линия SPI MOSI для передачи данных от ведущего устройства к ведомому;
  • CLK — линия SPI SCLK с тактовым сигналом;
  • CS — выбор чипа SPI (низкий уровень — активное состояние);
  • DC — управляющий пин Data/Command (высокий уровень для данных, низкий для команд);
  • RST — инициализация сброса при низком уровне;
  • BUSY — сигнал занятого состояния при низком уровне.

На плате установлена обвязка для согласования уровней напряжения, поэтому дисплейный модуль толерантен к питанию 3,3–5 В.

Готовые библиотеки для дисплеев e-Paper позволяют выводить на них строки символов ASCII, примитивные геометрические фигуры, а также отрисовывать на экране монохромные изображения по точкам.

Подробную техническую информацию и примеры работы читайте в инструкции на нашей Wiki.

Комплектация

  • 1× Дисплейный модуль E-Ink
  • 1× Соединительный шлейф (8 контактов)

Характеристики

  • Модель: Waveshare 2.13inch e-Paper HAT V1 (SKU 12915)
  • Технология: электрофоретический дисплей (электронная бумага)
  • Диагональ: 2,13 дюйма
  • Разрешение: 250×122
  • Цветность: чёрно-белый (2 уровня серого: 0% и 100%)
  • Полное время обновления: 2 с
  • Разъёмы подключения: 40-пиновый GPIO для Raspberry Pi и 8-пиновый разъём для остальных плат
  • Интерфейс: SPI
  • Напряжение питания: 3,3–5 В
  • Энергопотребление: менее 0,017 мВт
  • Расход энергии на обновление: 26,4 мВт
  • Видимая область экрана: 48,6×23,7 мм
  • Размеры модуля: 65×30 мм
