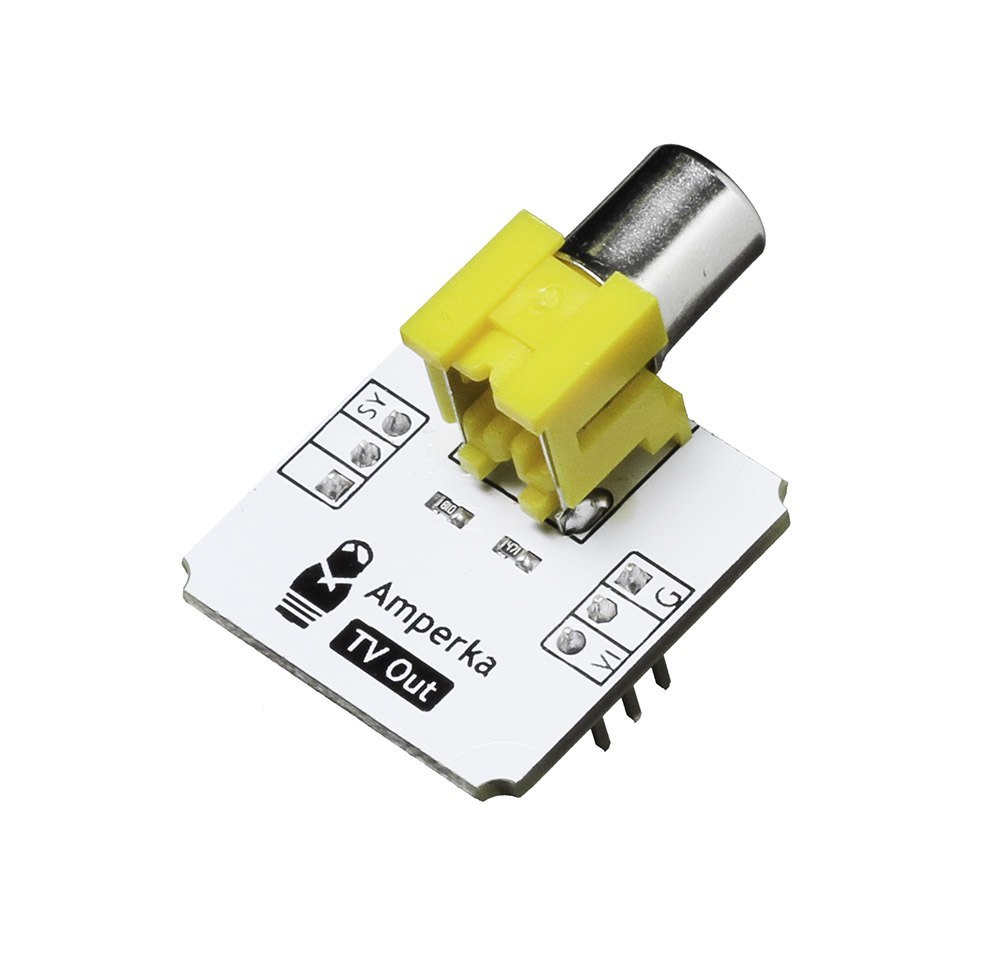

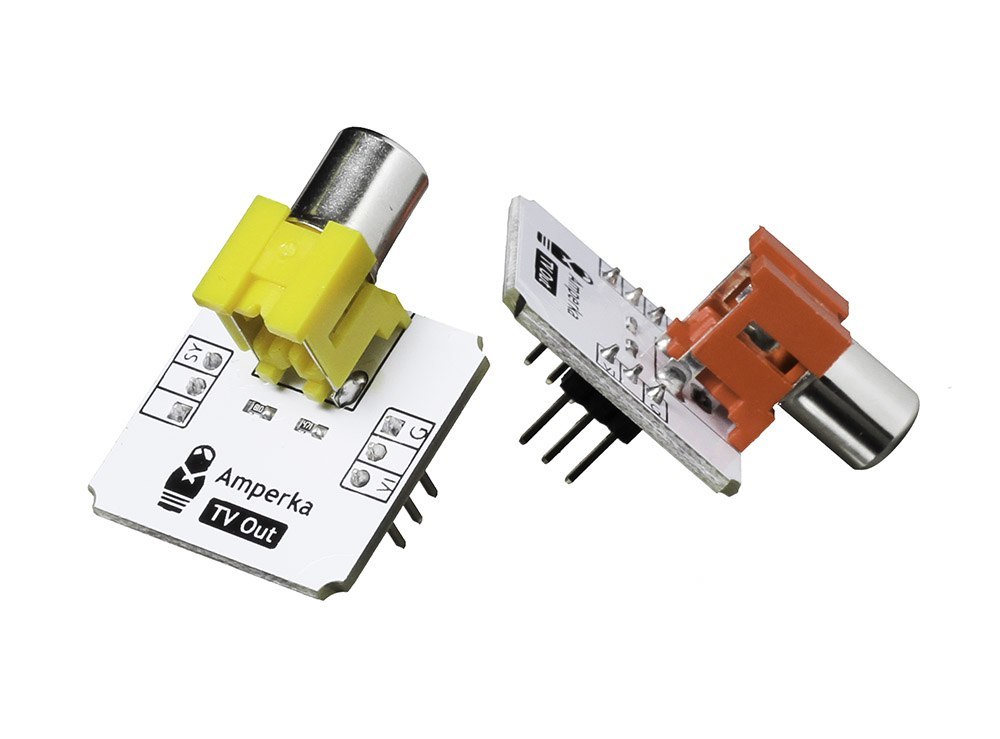

TV-выход (Troyka модуль)

Артикул AMP-B104
В наличии более 10 шт.
140
1 шт.
Доставка
Самовывоз, курьер, постаматы, почта
Оплата
Наличными, картой, электронными деньгами
Этот товар также бывает в нашем офисе, но сейчас его временно нет в наличии Этот товар также представлен в нашем офисе в Москве в количестве  шт.
Товары из офиса нельзя заказать через интернет или забронировать. Можно только прийти, схватить и бежать. Доступное количество актуально на момент загрузки страницы.

Подарите вторую жизнь старому телевизору — соберите креативный и аутентичный дисплей для ретро проекта. Модуль TV-out подружит прошлое с настоящим и выжмет из Arduino композитный видеосигнал.

Возможностей Arduino Uno хватает для простых видеоигр — понга, змейки или Space Invaders. Старой доброй классике, которой достаточно разрешения 128×96.

На модуле распаяна обвязка для согласования двух сигналов с микроконтроллера (Sync и Video) и объединений их в композитный сигнал формата PAL. К телевизору модуль подключается одним проводам с разъёмом RCA, который в быту часто называют «тюльпаном».

Подключение и настройка

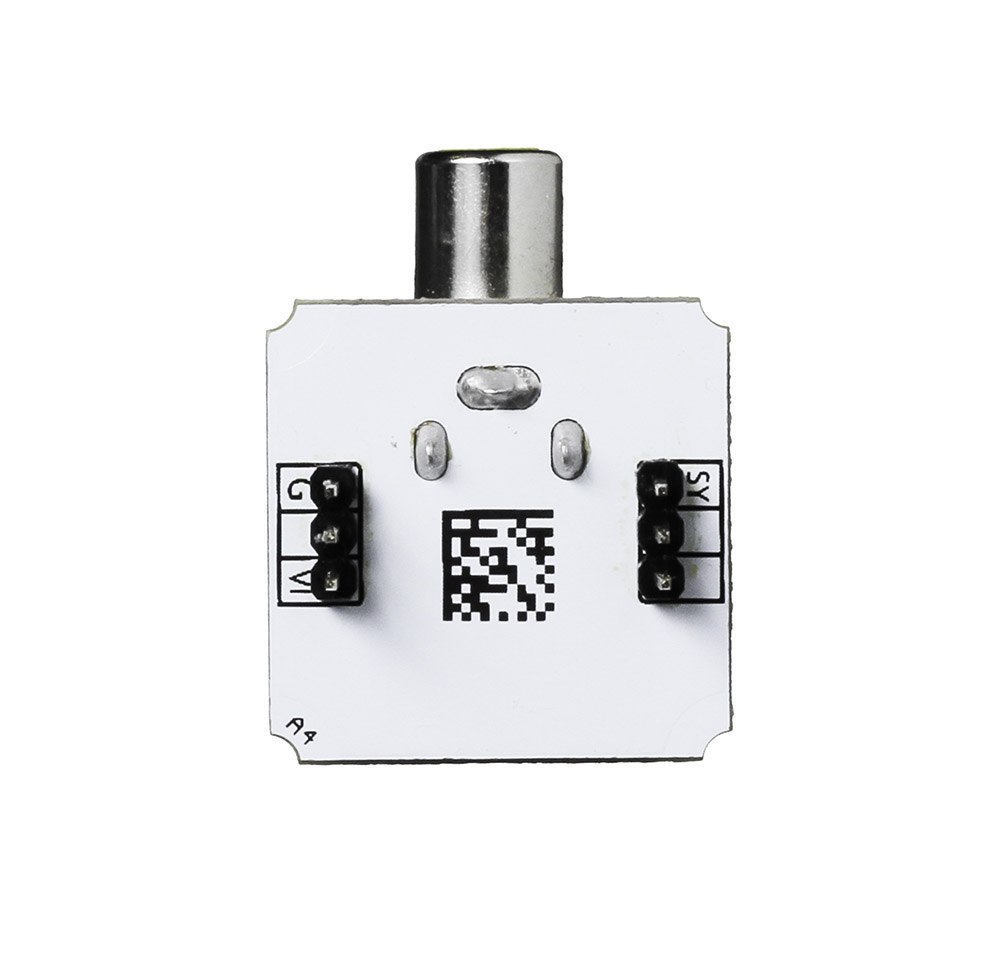

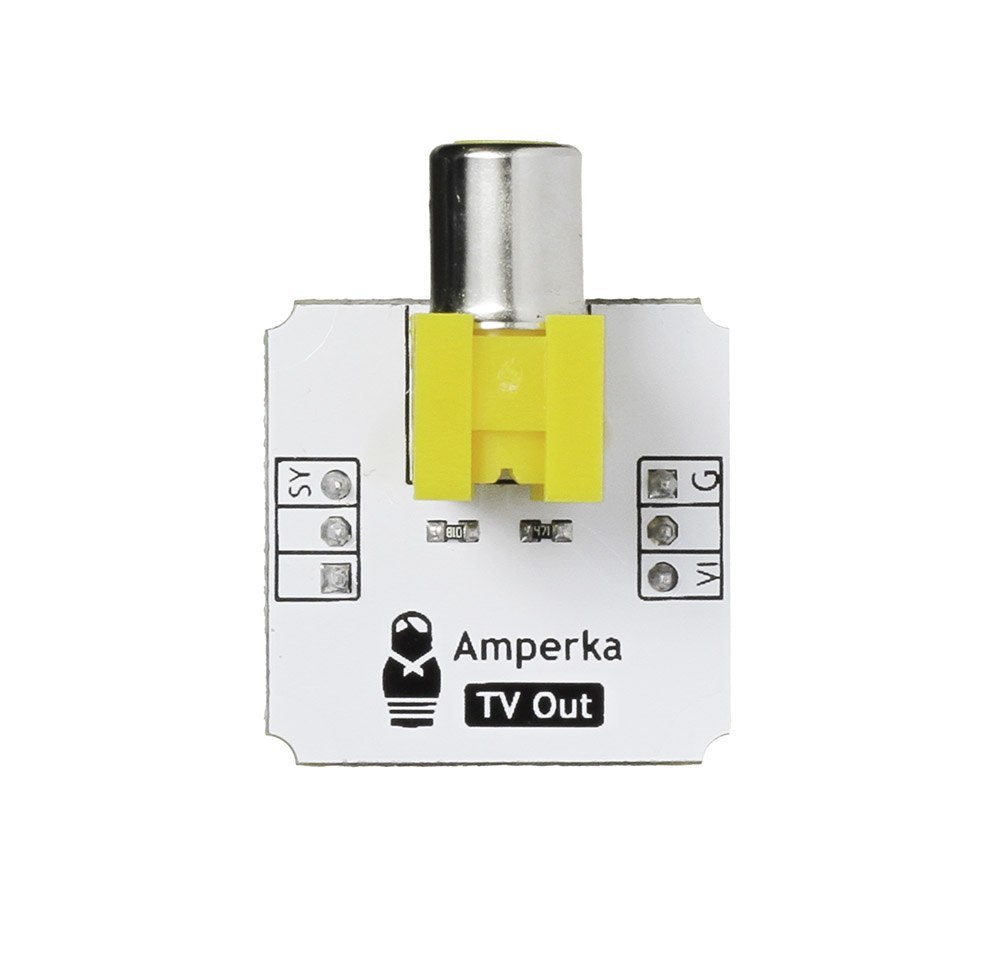

Модуль подключается двумя трёхпроводными шлейфами.

Нижняя тройка ног используется для подключения земли и пина видео.

  • контакт VI — пин видео (строковый сигнал яркости). Подключите к цифровому пину микроконтроллера;
  • контакт G — к земле.

В верхней тройке используются всего одна нога:

  • контакт SY — пин кадровой синхронизации. Подключите к цифровому микроконтроллера.

К Arduino модуль удобно подключать через Troyka Shield. Шлейфы для подключения включены в комплект.

Для отрисовки графики используйте библиотеку TvOut для Arduino. Она скрывает в себе все тонкости протокола и синхронизации.

Внимание! Библиотека завязана на тайминги плат, поэтому вы не сможете выбирать номера пинов. Подключайте модуль только к указанным в таблице пинам.

Управляющая платформа Sync Video Audio
Arduino Uno 9 7 11
Arduino Leonardo / Iskra Neo 9 8 11
Arduino Mega 11 29 10

Комплектация

Характеристики

  • Напряжение питания: 5 В
  • Выходной интерфейс: аналоговый видеосигнал форматов PAL или NTSC
  • Габариты: 25,4×25,4 мм
